第9结-光的反射和平面镜成像
一、单选题

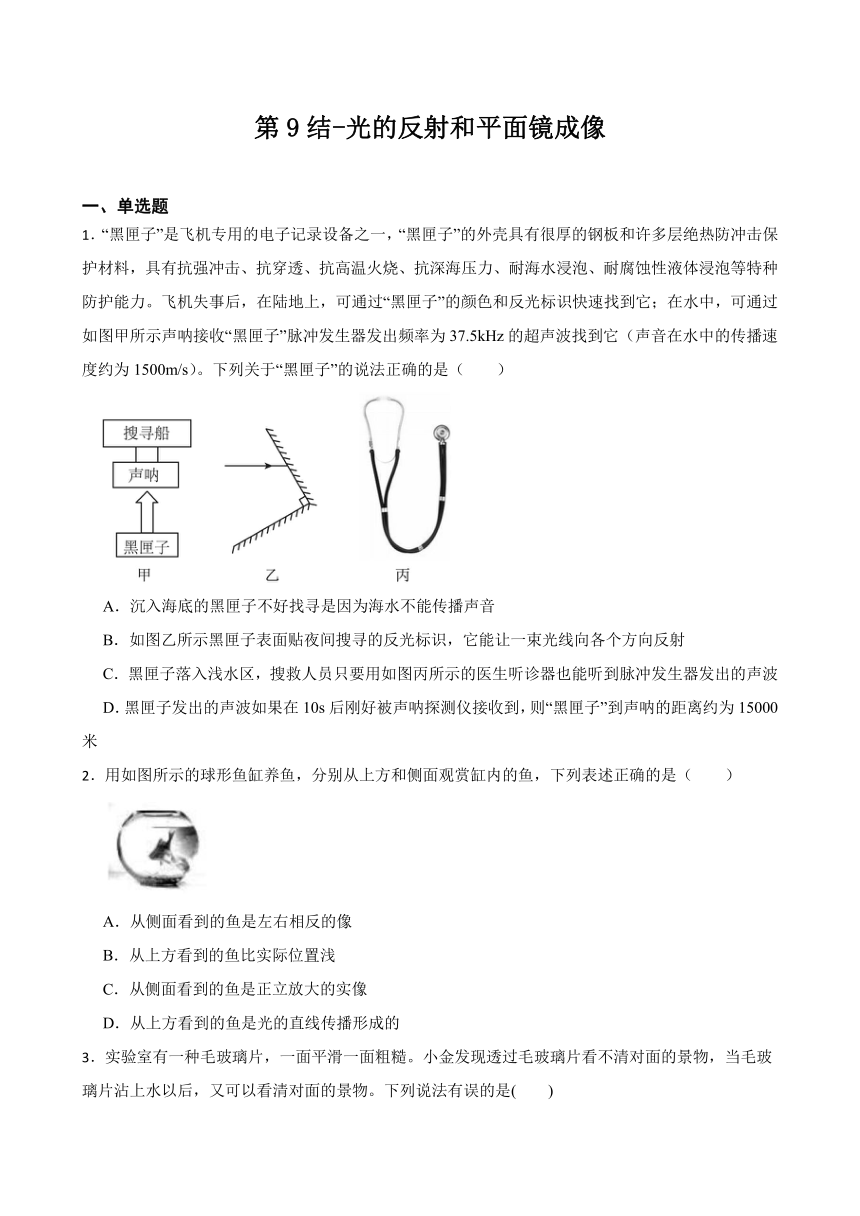

1．“黑匣子”是飞机专用的电子记录设备之一，“黑匣子”的外壳具有很厚的钢板和许多层绝热防冲击保护材料，具有抗强冲击、抗穿透、抗高温火烧、抗深海压力、耐海水浸泡、耐腐蚀性液体浸泡等特种防护能力。飞机失事后，在陆地上，可通过“黑匣子”的颜色和反光标识快速找到它；在水中，可通过如图甲所示声呐接收“黑匣子”脉冲发生器发出频率为37.5kHz的超声波找到它（声音在水中的传播速度约为1500m/s）。下列关于“黑匣子”的说法正确的是（　　）
A．沉入海底的黑匣子不好找寻是因为海水不能传播声音
B．如图乙所示黑匣子表面贴夜间搜寻的反光标识，它能让一束光线向各个方向反射
C．黑匣子落入浅水区，搜救人员只要用如图丙所示的医生听诊器也能听到脉冲发生器发出的声波
D．黑匣子发出的声波如果在10s后刚好被声呐探测仪接收到，则“黑匣子”到声呐的距离约为15000米
2．用如图所示的球形鱼缸养鱼，分别从上方和侧面观赏缸内的鱼，下列表述正确的是（　　）
A．从侧面看到的鱼是左右相反的像
B．从上方看到的鱼比实际位置浅
C．从侧面看到的鱼是正立放大的实像
D．从上方看到的鱼是光的直线传播形成的
3．实验室有一种毛玻璃片，一面平滑一面粗糙。小金发现透过毛玻璃片看不清对面的景物，当毛玻璃片沾上水以后，又可以看清对面的景物。下列说法有误的是(　　)
A．干燥的毛玻璃片表面凹凸不平，光线经过毛玻璃后向各个方向发散，成像效果差
B．用激光笔照射表面，反射后可在光屏上成一个亮点的一面是平滑面
C．公共浴室常用单面毛玻璃隔断，若将粗糙面朝向淋浴房内更能保护洗澡时的隐私
D．放在桌子上的毛玻璃比普通玻璃片更容易被发现，这是因为毛玻璃表面主要发生漫反射

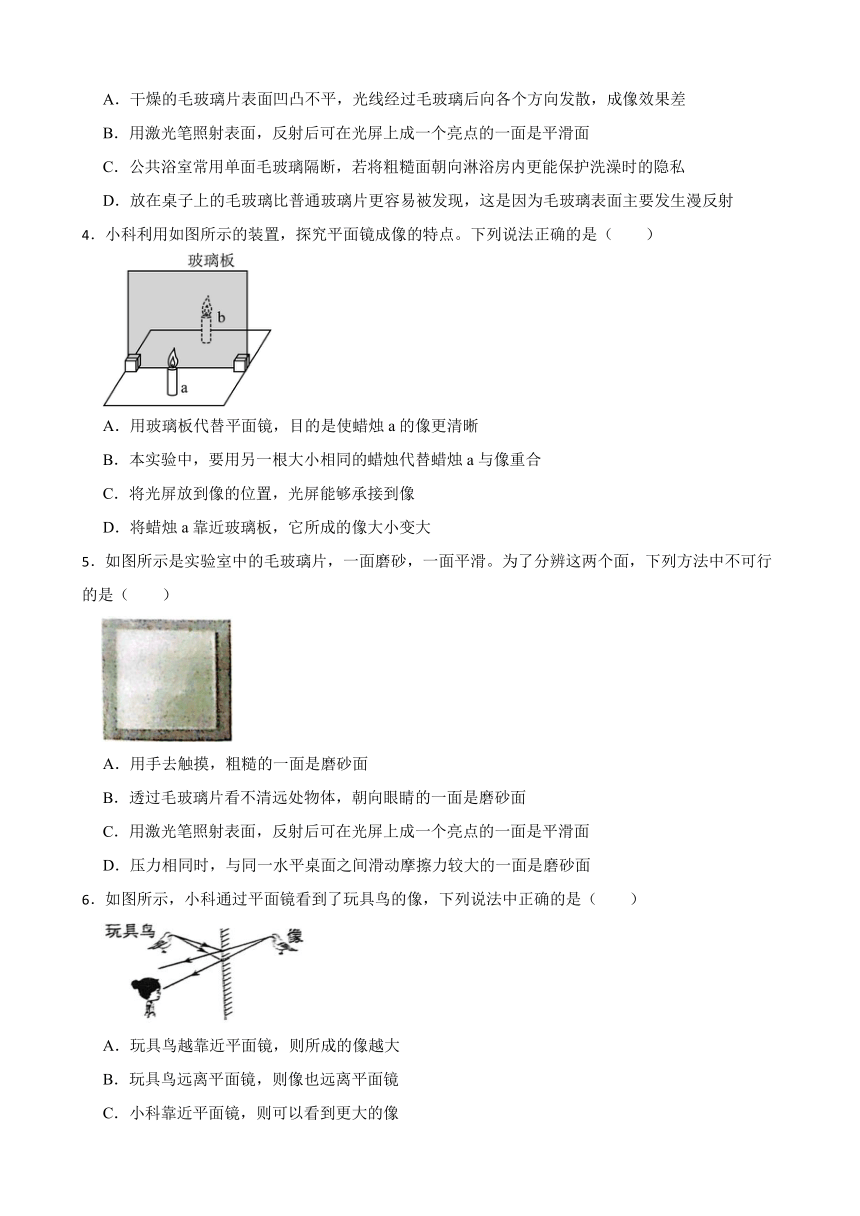

4．小科利用如图所示的装置，探究平面镜成像的特点。下列说法正确的是（　　）
A．用玻璃板代替平面镜，目的是使蜡烛a的像更清晰
B．本实验中，要用另一根大小相同的蜡烛代替蜡烛a与像重合
C．将光屏放到像的位置，光屏能够承接到像
D．将蜡烛a靠近玻璃板，它所成的像大小变大
5．如图所示是实验室中的毛玻璃片，一面磨砂，一面平滑。为了分辨这两个面，下列方法中不可行的是（　　）
A．用手去触摸，粗糙的一面是磨砂面
B．透过毛玻璃片看不清远处物体，朝向眼睛的一面是磨砂面
C．用激光笔照射表面，反射后可在光屏上成一个亮点的一面是平滑面
D．压力相同时，与同一水平桌面之间滑动摩擦力较大的一面是磨砂面
6．如图所示，小科通过平面镜看到了玩具鸟的像，下列说法中正确的是（　　）
A．玩具鸟越面镜，则所成的像越大
B．玩具鸟远离平面镜，则像也远离平面镜
C．小科面镜，则可以看到更大的像
D．平面镜竖直上移，则像也会相应上移
7．小华站在平面镜前面，当小华逐渐远离平面镜时，下列说法正确的是(　　)
A．平面镜成实像，像的大小不变
B．平面镜成虚像，像逐渐变小
C．平面镜成虚像，像的大小不变
D．平面镜中的像是由光的直线传播形成的

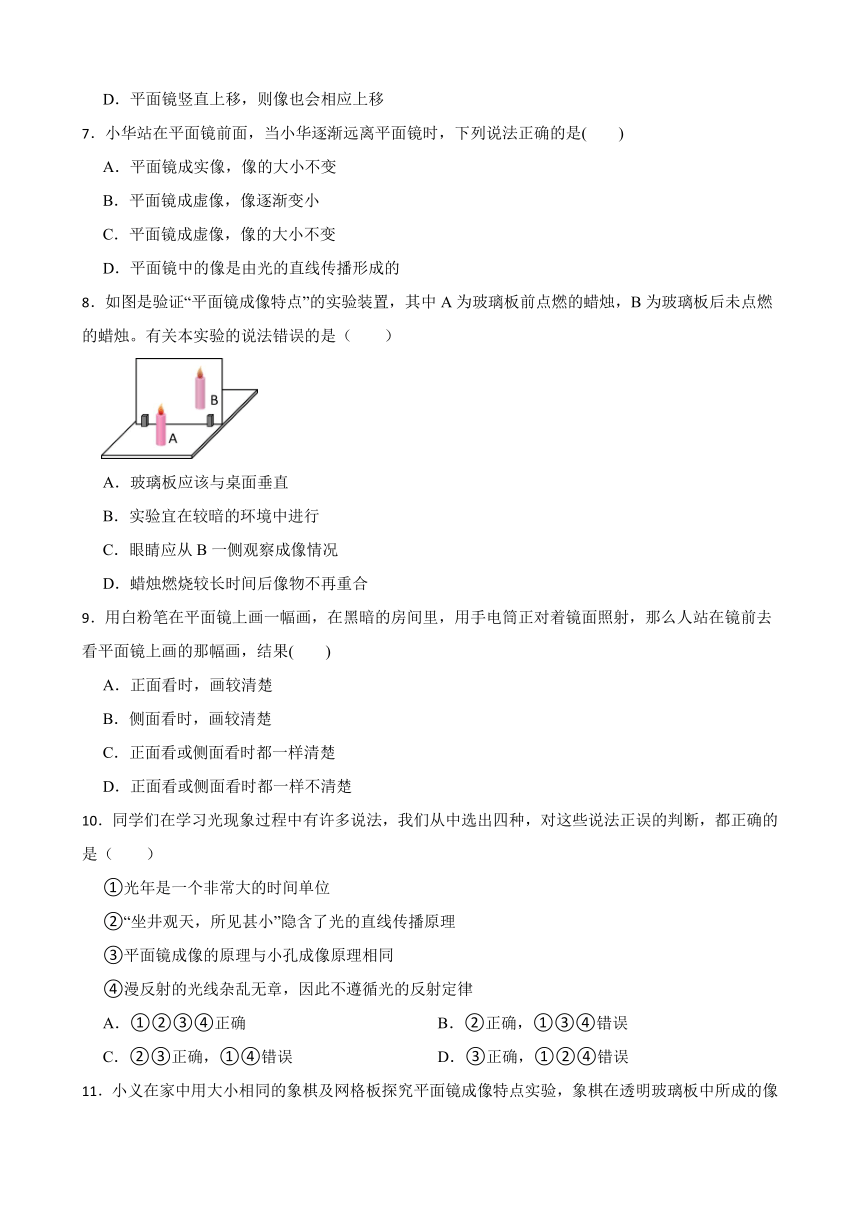

8．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛。有关本实验的说法错误的是（　　）
A．玻璃板应该与桌面垂直
B．实验宜在较暗的环境中进行
C．眼睛应从B一侧观察成像情况
D．蜡烛燃烧较长时间后像物不再重合
9．用白粉笔在平面镜上画一幅画，在黑暗的房间里，用手电筒正对着镜面照射，那么人站在镜前去看平面镜上画的那幅画，结果(　　)
A．正面看时，画较清楚
B．侧面看时，画较清楚
C．正面看或侧面看时都一样清楚
D．正面看或侧面看时都一样不清楚
10．同学们在学习光现象过程中有许多说法，我们从中选出四种，对这些说法正误的判断，都正确的是（　　）
①光年是一个非常大的时间单位
②“坐井观天，所见甚小”隐含了光的直线传播原理
③平面镜成像的原理与小孔成像原理相同
④漫反射的光线杂乱无章，因此不遵循光的反射定律
A．①②③④正确 B．②正确，①③④错误
C．②③正确，①④错误 D．③正确，①②④错误
11．小义在家中用大小相同的象棋及网格板探究平面镜成像特点实验，象棋在透明玻璃板中所成的像与a位置重合（如图甲）。随后又将玻璃板向右平移到如图乙位置。有关本实验的分析说法正确的是（　　）
A．图乙中象棋的成像位置是b
B．人眼应在玻璃板后的a位置这侧观察像的位置
C．用透明玻璃板替代平面镜便于确定像的位置
D．若将光屏放在a位置，象棋的像能呈现在光屏上
12．下列是观察空中月亮在湖水中倒影的光路图，正确的是（　　）
A． B．
C． D．
13．如图所示，一块平面镜被摔成大小不同的两块镜片后重新组合在一起，关于两块镜片成像的说法，正确的是(　　)
A．两块镜片都成完整的像，像的大小相同
B．两块镜片都成完整的像，像的大小不同
C．两块镜片都成不完整的像，像的大小相同
D．两块镜片都成不完整的像，像的大小不同

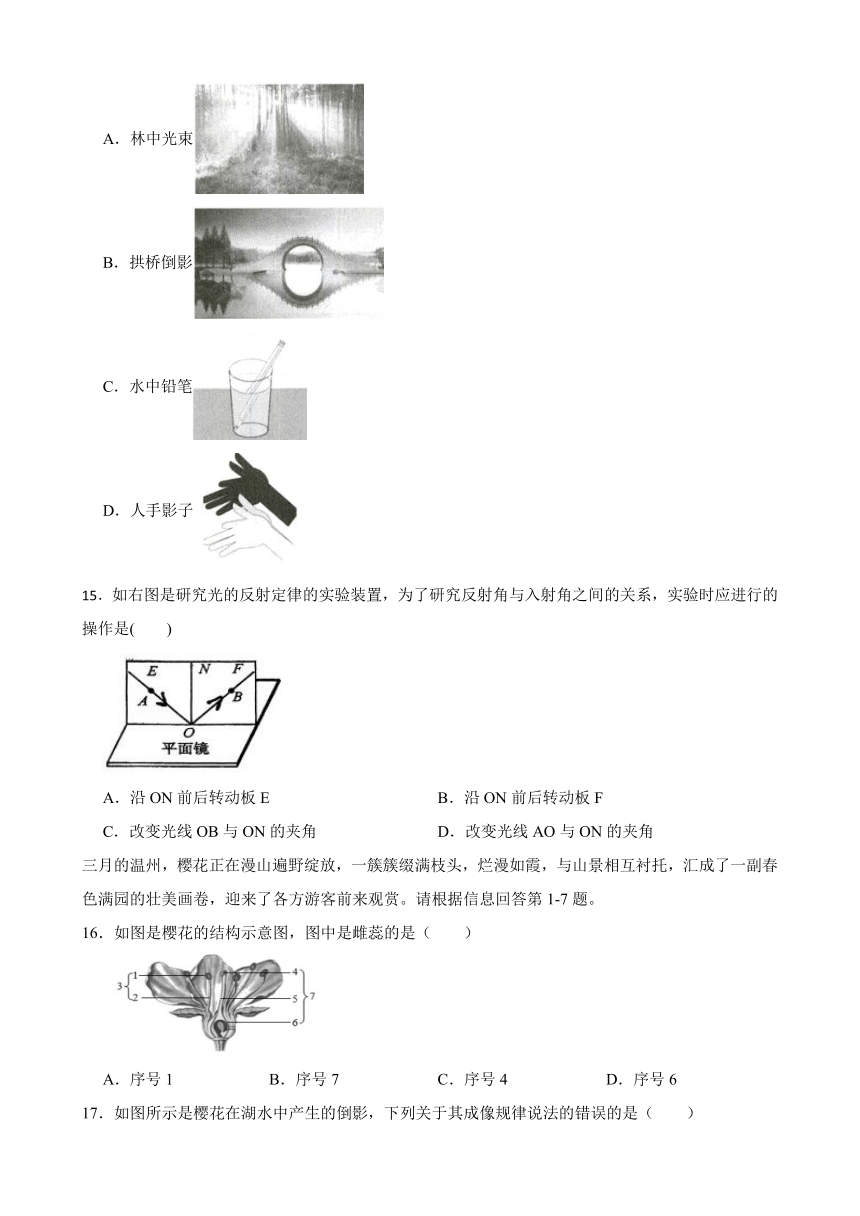

14．某些高层建筑的玻璃幕墙会产生强烈的镜面反射，造成光污染。下列各图中光学现象的原理与玻璃幕墙发生镜面反射的原理相同的是(　　)
A．林中光束
B．拱桥倒影
C．水中铅笔
D．人手影子
15．如右图是研究光的反射定律的实验装置，为了研究反射角与入射角之间的关系，实验时应进行的操作是(　　)
A．沿ON前后转动板E B．沿ON前后转动板F
C．改变光线OB与ON的夹角 D．改变光线AO与ON的夹角
三月的温州，樱花正在漫山遍野绽放，一簇簇缀满枝头，烂漫如霞，与山景相互衬托，汇成了一副春色满园的壮美画卷，迎来了各方游客前来观赏。请根据信息回答第1-7题。
16．如图是樱花的结构示意图，图中是雌蕊的是（　　）
A．序号1 B．序号7 C．序号4 D．序号6
17．如图所示是樱花在湖水中产生的倒影，下列关于其成像规律说法的错误的是（　　）
A．像与物的大小相等 B．符合光的反射规律
C．像与物体到湖面的距离相等 D．所呈的像是实像
18．樱花园吸引了很多摄影爱好者驻足拍摄，如图所示为某款相机的成像原理，镜头相当于一个凸透镜，影像传感器相当于光屏。拍照时，将镜头对准景物，相机通过自动调节，就能得到清晰的像，下列操作能达到要求的是（　　）
A．为拍摄到更大的像应将镜头远离景物
B．为扩大拍摄范围应将镜头靠近景物
C．所成的像是倒立、缩小的实像
D．所成的像是正立的虚像
19．樱花的繁殖方式多种多样，可以根据实际需求选择。下列是四种不同类型的繁殖方式，哪一种属于有性生殖的是（　　）
A．用种子繁殖 B．嫁接
C．扦插 D．组织培养
20．樱花属于双子叶植物，下列关于种子的结构及种子萌发过程叙述正确的是（　　）
A．最先突破种皮的是胚芽
B．种子的胚由胚芽、胚轴和胚根组成
C．种子萌发需要的营养来自于子叶
D．成熟的樱花种子中具有胚乳
21．小科对种植樱花有着浓厚的兴趣，准备自己培育幼苗，为研究种子在怎样的环境中才有助于萌发，他在4个培养皿中分别放入等量的纸巾，各随机放入100 粒樱花种子，在不同的条件下进行培养催芽，结果如下表。通过该实验验证种子萌发需要（　　）
培养皿 甲 乙 丙 丁
场所. 阳光下 阳光下 黑暗中 阳光下
纸巾干湿状态 潮湿 干燥 潮湿 潮湿.
温度(℃) 23 23 23 5
发芽数(粒) 89 0 90 0
A．充足的光照、一定的水分 B．适宜的温度、一定的水分
C．适宜的温度、充足的空气 D．充足的光照、充足的空气
22．光让我们看到这个世界的美好，小科游玩后便整理起有关光的知识点，右图是小科复习光学知识时构建的思维导图，图中现象(1)处可补充的现象是（　　）
A．镜子中优秀的“自己” B．湖水中青山的倒影
C．阳光下柳树的影子 D．岸上的人看到水中的“鱼”
23．如图所示，一只白鹭在水面上方飞行，小科在湖边看到水中也有一只“白鹭”在飞翔，以下说法正确的是（　　）
A．水中的“白鹭”是实像
B．水中的“白鹭”是由于光的反射形成的
C．若白鹭靠近水面时，则水中的“白鹭”变大
D．水中的“白鹭”比空中的白鹭距离水面更近
二、填空题
24．图甲、乙分别为宁波月湖倒影、鼓楼夜间灯光秀的部分景色。
（1）在湖中看到的景物倒影是由于　 　形成的，成的是正立　 　虚像（选填“放大”、“等大”或“缩小”）。
（2）投影在鼓楼城墙上的像是放大的　 　（选填“实”或“虚”）像。
25．一只蜻蜓在距离水面高的上空水平向前飞行，若水深，则蜻蜓与它在水中所成的像的距离是　 　m；当蜻蜓靠近水面时，它在水中所成的像大小　 　（填“变大”、“变小”或“不变”）。
三、实验探究题
26．如图，若要让反射光线射中目标，请你补充完成下列探究方案：
（1）保持平面镜和入射点位置不变，激光笔　 　（填“顺时针”或“逆时针”）转动一定的角度。
（2）保持激光笔和入射点位置不变，平面镜　 　（填“顺时针”或“逆时针”）转动一定的角度。
（3）保持激光笔位置和入射角不变，平面镜　 　（填“向上”或“向下”）移动一段距离。
27．在探究“平面镜成像特点”的实验中，小金所在小组的同学们选取一块平板玻璃、两根完全相同的蜡烛A和B、刻度尺、白纸、火柴等器材进行实验，如图甲所示。请回答：
（1）小金将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，他发现：平板玻璃中蜡烛A的像偏高且倾斜。你认为在图乙所示的1、2、3三幅图中，图　 　是产生以上实验现象的原因；
（2）在找准像的位置后，小金在白纸上标记出a、b、c三点，如图丙所示；他应分别测出　 　（填“a、b”、“b、c”或“a、c”）两点到平板玻璃的距离进行比较；
（3）如图所示，小金把四个模型分别面对平板玻璃直立在桌面上，用于研究像与物左右位置关系，最好选用　 　（填字母编号）。
四、解答题
28．如图所示，a、b为镜前一点光源S发出的光线经平面镜反射后的两条反射光线，在图中画出点光源S的位置。
29．作图题，并保留作图痕迹。
（1）画出图甲光线 AO 经平面镜反射后的反射光线。
（2）请利用平面镜成像特点在图乙中作出物体AB 在平面镜MN 中的像。
30．作图题。
（1）在图甲中画出AB在平面镜中所成的像。
（2）如图乙所示，S是发光点，A是某条反射光线上的一点。请画出这条反射光线，并完成光路图。
31．作图题，并保留作图痕迹。
（1）画出图甲光线AO经平面镜反射后的反射光线。
（2）请利用平面镜成像特点在图乙中作出物体AB 在平面镜MN中的像。
答案解析部分
1．D
2．B
3．C
4．B
5．B
6．B
7．C
8．C
9．B
10．B
11．C
12．D
13．A
14．B
15．D
16．B
17．D
18．C
19．A
20．C
21．B
22．C
23．B
24．（1）光的反射；等大
（2）实
25．6；不变
26．（1）顺时针
（2）逆时针
（3）向下
27．2；a、c；A
28．
29．（1）作图略
（2）作图略
30．（1）
（2）
31．（1）
（2）
