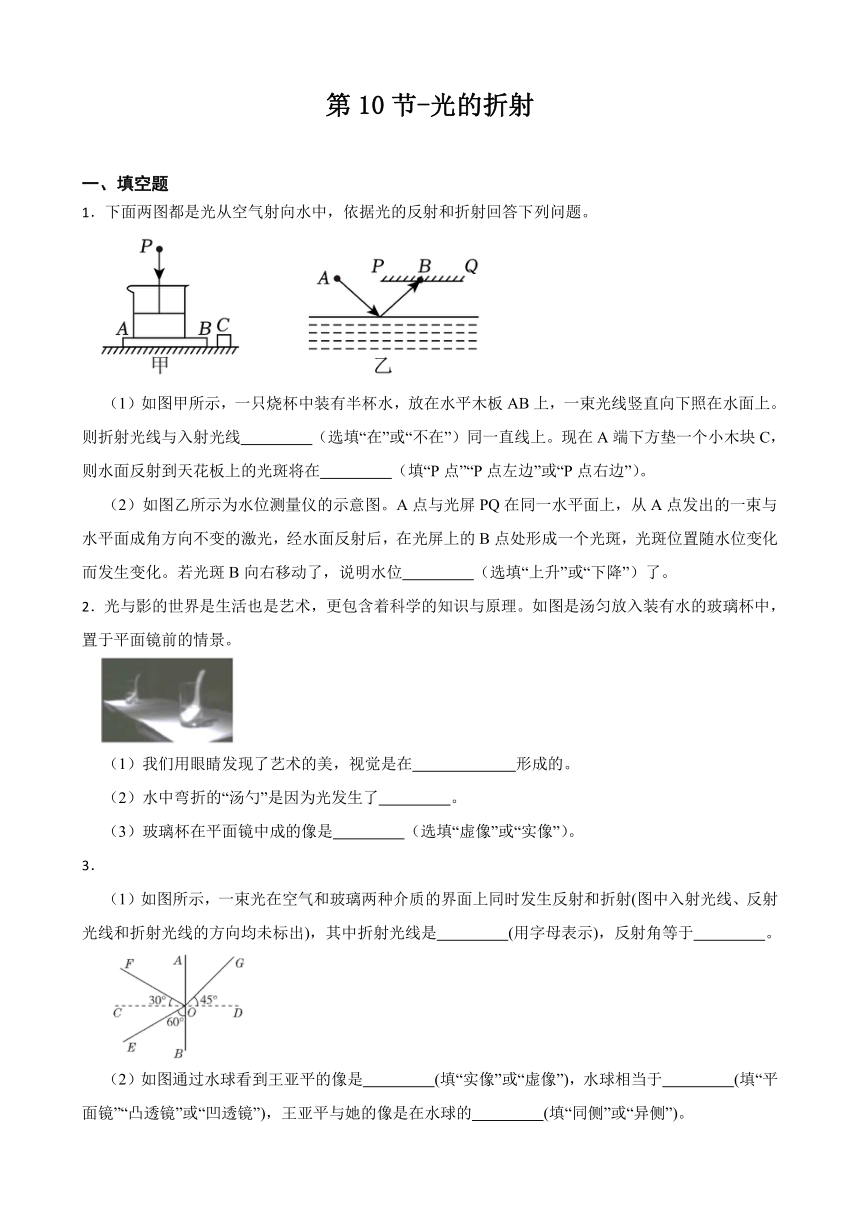

光的折射
一、填空题
1．下面两图都是光从空气射向水中，依据光的反射和折射回答下列问题。
（1）如图甲所示，一只烧杯中装有半杯水，放在水平木板AB上，一束光线竖直向下照在水面上。则折射光线与入射光线　 　（选填“在”或“不在”）同一直线上。现在A端下方垫一个小木块C，则水面反射到天花板上的光斑将在　 　（填“P点”“P点左边”或“P点右边”）。
（2）如图乙所示为水位测量仪的示意图。A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成角方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。若光斑B向右移动了，说明水位　 　（选填“上升”或“下降”）了。
2．光与影的世界是生活也是艺术，更包含着科学的知识与原理。如图是汤匀放入装有水的玻璃杯中，置于平面镜前的情景。
（1）我们用眼睛发现了艺术的美，视觉是在　 　形成的。
（2）水中弯折的“汤勺”是因为光发生了　 　。
（3）玻璃杯在平面镜中成的像是　 　（选填“虚像”或“实像”）。
3．
（1）如图所示，一束光在空气和玻璃两种介质的界面上同时发生反射和折射(图中入射光线、反射光线和折射光线的方向均未标出)，其中折射光线是　 　(用字母表示)，反射角等于　 　。

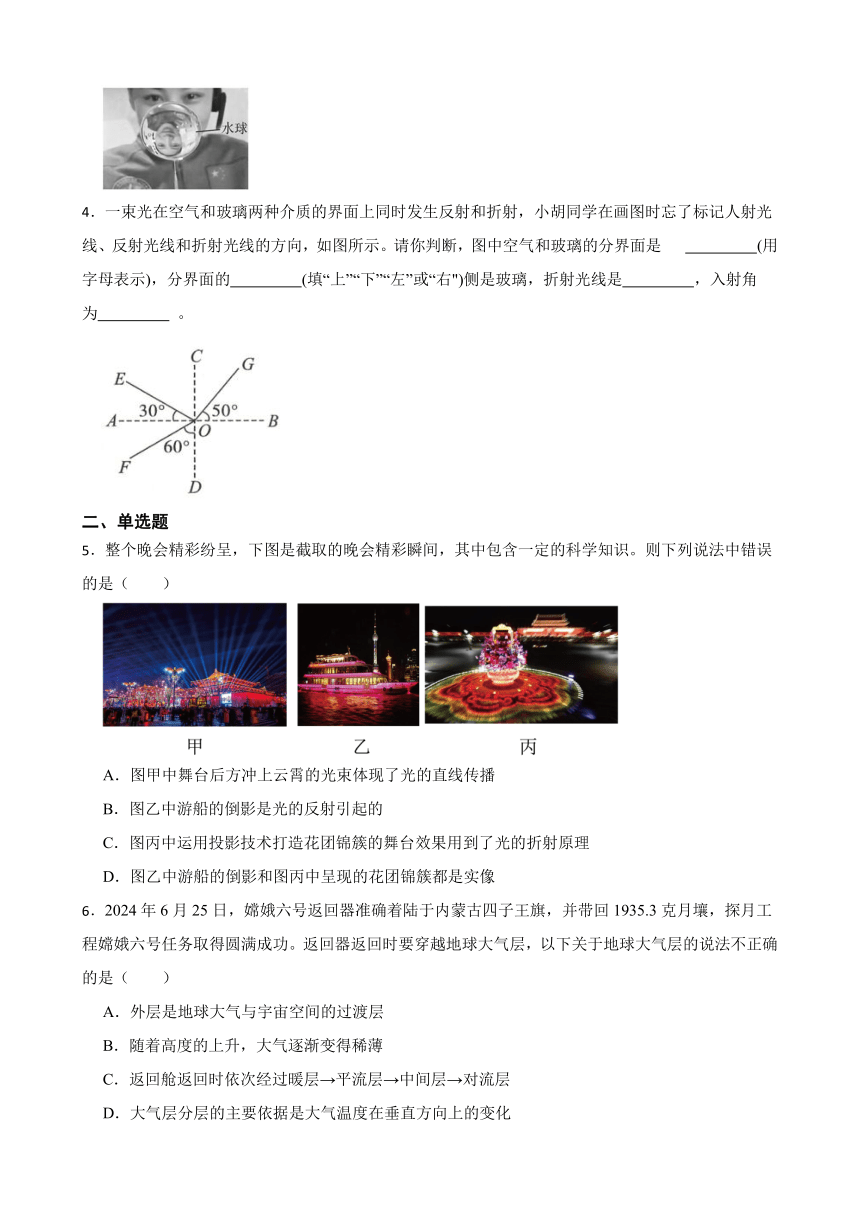

（2）如图通过水球看到王亚平的像是　 　(填“实像”或“虚像”)，水球相当于　 　(填“平面镜”“凸透镜”或“凹透镜”)，王亚平与她的像是在水球的　 　(填“同侧”或“异侧”)。
4．一束光在空气和玻璃两种介质的界面上同时发生反射和折射，小胡同学在画图时忘了标记人射光线、反射光线和折射光线的方向，如图所示。请你判断，图中空气和玻璃的分界面是 　 　(用字母表示)，分界面的　 　(填“上”“下”“左”或“右")侧是玻璃，折射光线是　 　，入射角为　 　 。
二、单选题
5．整个晚会精彩纷呈，下图是截取的晚会精彩瞬间，其中包含一定的科学知识。则下列说法中错误的是（　　）
A．图甲中舞台后方冲上云霄的光束体现了光的直线传播
B．图乙中游船的倒影是光的反射引起的
C．图丙中运用投影技术打造花团锦簇的舞台效果用到了光的折射原理
D．图乙中游船的倒影和图丙中呈现的花团锦簇都是实像
6．2024年6月25日，嫦娥六号返回器准确着陆于内蒙古四子王旗，并带回1935.3克月壤，探月工程嫦娥六号任务取得圆满成功。返回器返回时要穿越地球大气层，以下关于地球大气层的说法不正确的是（　　）
A．外层是地球大气与宇宙空间的过渡层
B．随着高度的上升，大气逐渐变得稀薄
C．返回舱返回时依次经过暖层→平流层→中间层→对流层
D．大气层分层的主要依据是大气温度在垂直方向上的变化

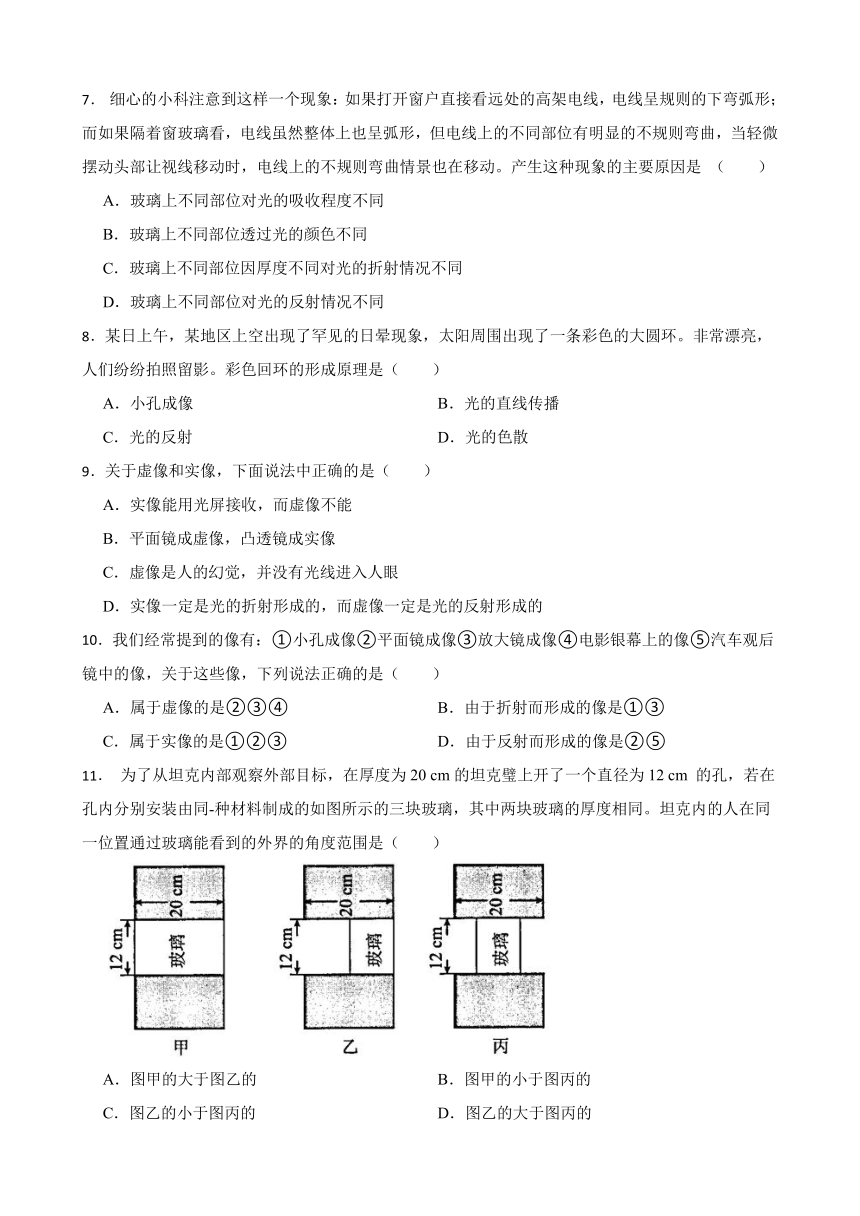

7． 细心的小科注意到这样一个现象：如果打开窗户直接看远处的高架电线，电线呈规则的下弯弧形；而如果隔着窗玻璃看，电线虽然整体上也呈弧形，但电线上的不同部位有明显的不规则弯曲，当轻微摆动头部让视线移动时，电线上的不规则弯曲情景也在移动。产生这种现象的主要原因是 （　　）
A．玻璃上不同部位对光的吸收程度不同
B．玻璃上不同部位透过光的颜色不同
C．玻璃上不同部位因厚度不同对光的折射情况不同
D．玻璃上不同部位对光的反射情况不同
8．某日上午，某地区上空出现了罕见的日晕现象，太阳周围出现了一条彩色的大圆环。非常漂亮，人们纷纷拍照留影。彩色回环的形成原理是（　　）
A．小孔成像 B．光的直线传播
C．光的反射 D．光的色散
9．关于虚像和实像，下面说法中正确的是（　　）
A．实像能用光屏接收，而虚像不能
B．平面镜成虚像，凸透镜成实像
C．虚像是人的幻觉，并没有光线进入人眼
D．实像一定是光的折射形成的，而虚像一定是光的反射形成的
10．我们经常提到的像有：①小孔成像②平面镜成像③放大镜成像④电影银幕上的像⑤汽车观后镜中的像，关于这些像，下列说法正确的是（　　）
A．属于虚像的是②③④ B．由于折射而形成的像是①③
C．属于实像的是①②③ D．由于反射而形成的像是②⑤
11． 为了从坦克内部观察外部目标，在厚度为20 cm的坦克璧上开了一个直径为12 cm 的孔，若在孔内分别安装由同-种材料制成的如图所示的三块玻璃，其中两块玻璃的厚度相同。坦克内的人在同一位置通过玻璃能看到的外界的角度范围是（　　）
A．图甲的大于图乙的 B．图甲的小于图丙的
C．图乙的小于图丙的 D．图乙的大于图丙的

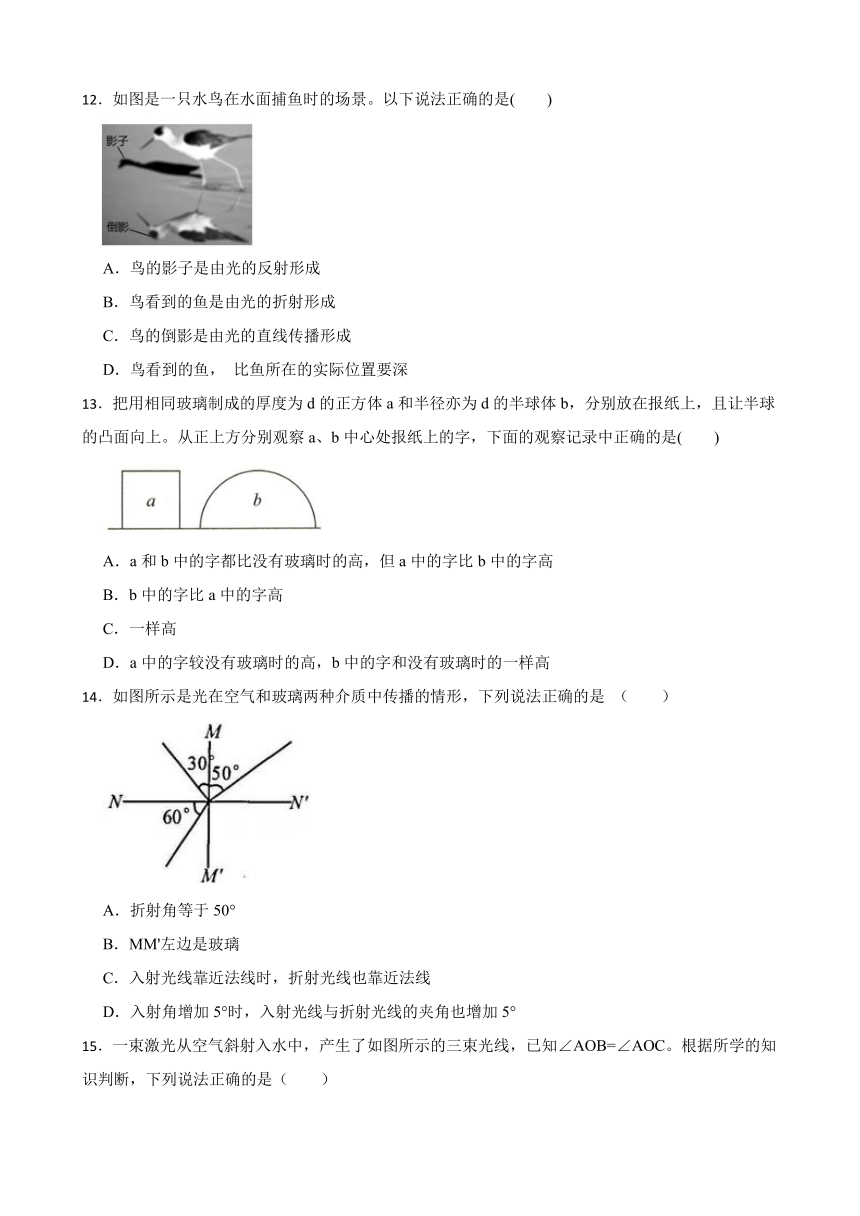

12．如图是一只水鸟在水面捕鱼时的场景。以下说法正确的是(　　)
A．鸟的影子是由光的反射形成
B．鸟看到的鱼是由光的折射形成
C．鸟的倒影是由光的直线传播形成
D．鸟看到的鱼， 比鱼所在的实际位置要深
13．把用相同玻璃制成的厚度为d的正方体a和半径亦为d的半球体b，分别放在报纸上，且让半球的凸面向上。从正上方分别观察a、b中心处报纸上的字，下面的观察记录中正确的是(　　)
A．a和b中的字都比没有玻璃时的高，但a中的字比b中的字高
B．b中的字比a中的字高
C．一样高
D．a中的字较没有玻璃时的高，b中的字和没有玻璃时的一样高
14．如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是 （　　）
A．折射角等于50°
B．MM'左边是玻璃
C．入射光线靠近法线时，折射光线也靠近法线
D．入射角增加5°时，入射光线与折射光线的夹角也增加5°
15．一束激光从空气斜射入水中，产生了如图所示的三束光线，已知∠AOB=∠AOC。根据所学的知识判断，下列说法正确的是（　　）
A．OB一定是反射光线
B．AO一定是入射光线
C．三束光线中OC的能量最大
D．AO和OB两束光线可能同时在水中
16．下列所示的光现象中，与“潭清疑水浅”中“水浅”形成原理相同的是（　　）
A．水中倒影
B．手影形成
C．筷子“弯折”
D．激光准直
17．如图13-1所示，在一块玻璃砖上挖去一块半圆形的玻璃，如有一条通过圆心的光线射到该玻璃砖上，则正确的光路图为 （　　）
A． B．
C． D．
三、解答题
18．根据要求作图
①光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
②请根据图所示的实物图，在虚线框中画出对应的电路图。
19．如图所示，河里C处有一条小鱼，人眼在A处看见该鱼的位置为B处，请你画出眼睛位于A处看见河里小鱼的光路图。
四、综合说理题
20．夏季是溺水多发季节，在野外游泳有许多不安全因素。如清澈的溪流看上去较浅，实际上却较深；岸边潮湿，容易长有青苔，人在上面行走更容易摔倒。请用所学的科学知识进行解释（可采用图文结合的方式）。
答案解析部分
1．（1）在；P点
（2）下降
2．（1）大脑皮层
（2）折射
（3）虚像
3．（1）OG；30°
（2）实像；凸透镜；异侧
4．CD；左；OG；30°
5．D
6．C
7．C
8．D
9．A
10．D
11．A
12．B
13．D
14．C
15．B
16．C
17．A
18．①②
19．解：如图所示：
20．分示例：河底反射的光由水中斜射入空气时，在水面处发生折射，折射角大于入射角，折射光线远离法线，折射光线向水面偏折，人眼逆着折射光线的方向看去，看到的“河底”比河底的实际位置浅一些；岸边潮湿长有青苔，使接触面更光滑，通过减小接触面的粗糙程度减小摩擦，人更容易摔倒。
