制作日晷
18
新知导入

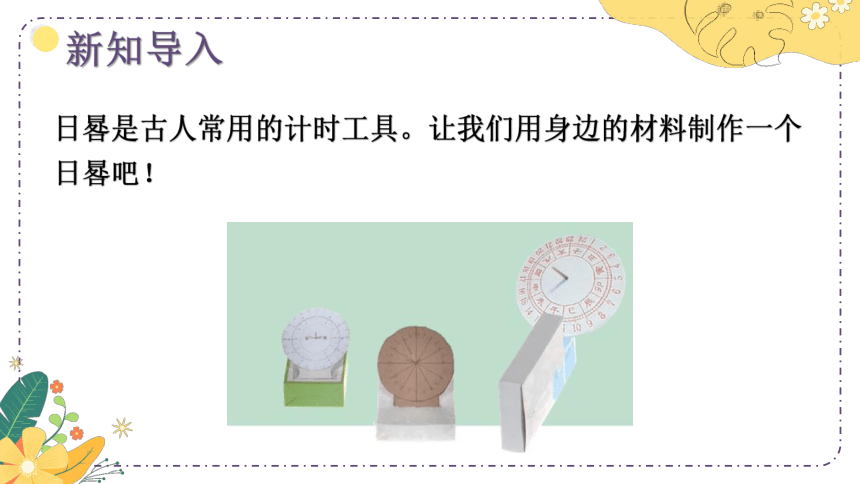

日晷是古人常用的计时工具。让我们用身边的材料制作一个日晷吧！
科学实践

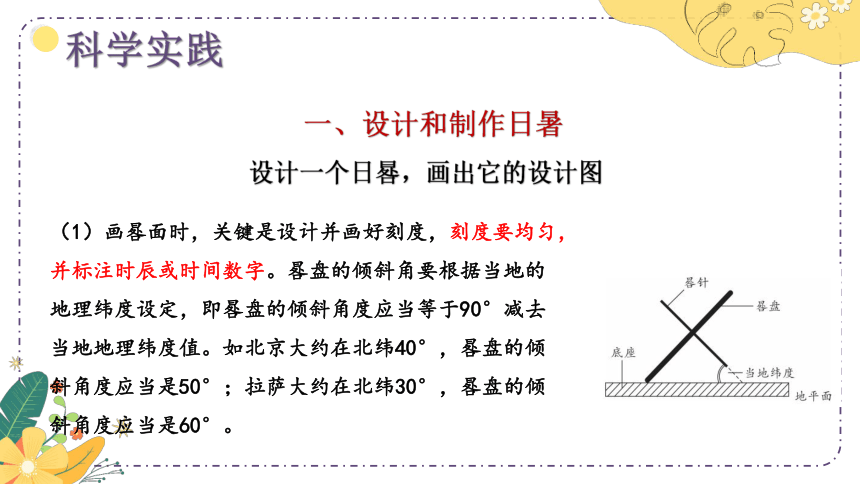

一、设计和制作日暑
设计一个日晷，画出它的设计图
（1）画晷面时，关键是设计并画好刻度，刻度要均匀，并标注时辰或时间数字。晷盘的倾斜角要根据当地的地理纬度设定，即晷盘的倾斜角度应当等于90°减去当地地理纬度值。如北京大约在北纬40°，晷盘的倾斜角度应当是50°；拉萨大约在北纬30°，晷盘的倾斜角度应当是60°。
科学实践

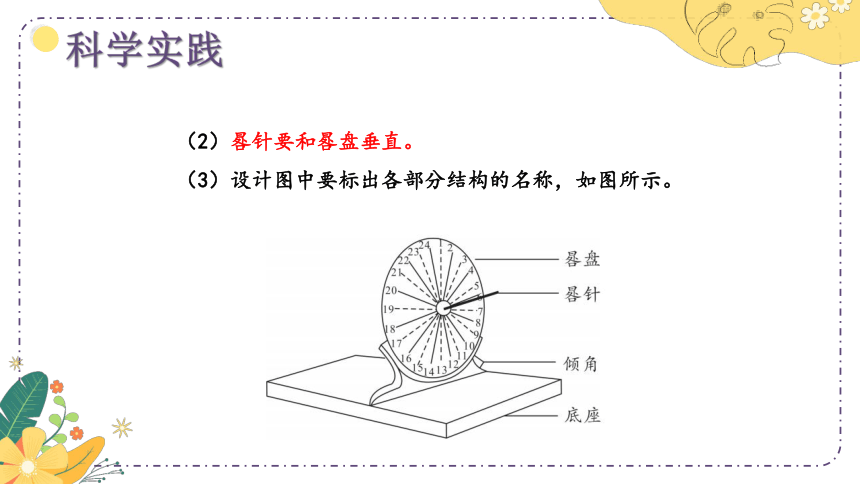

（2）晷针要和晷盘垂直。
（3）设计图中要标出各部分结构的名称，如图所示。
科学实践

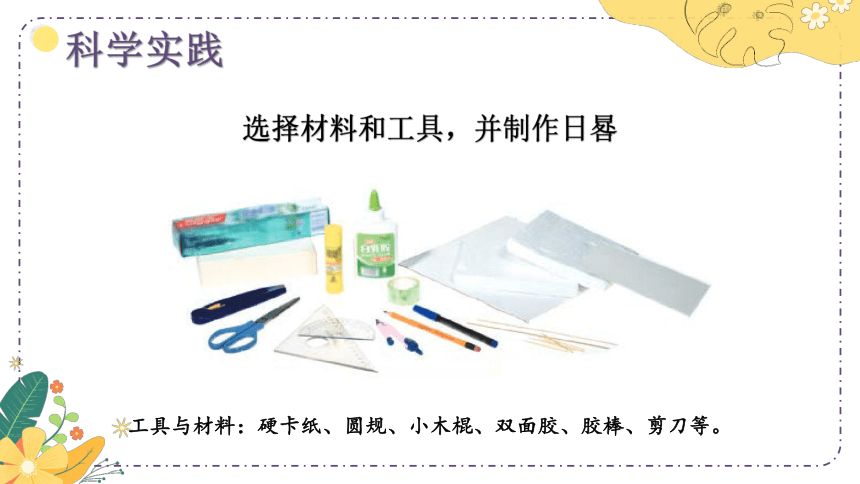

选择材料和工具，并制作日晷
工具与材料：硬卡纸、圆规、小木棍、双面胶、胶棒、剪刀等。
科学实践

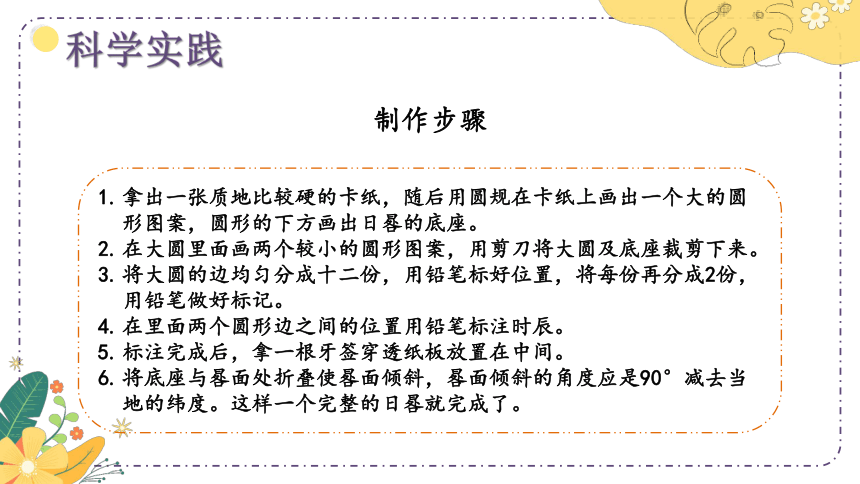

制作步骤
拿出一张质地比较硬的卡纸，随后用圆规在卡纸上画出一个大的圆形图案，圆形的下方画出日晷的底座。
在大圆里面画两个较小的圆形图案，用剪刀将大圆及底座裁剪下来。
将大圆的边均匀分成十二份，用铅笔标好位置，将每份再分成2份，用铅笔做好标记。
在里面两个圆形边之间的位置用铅笔标注时辰。
标注完成后，拿一根牙签穿透纸板放置在中间。
将底座与晷面处折叠使晷面倾斜，晷面倾斜的角度应是90°减去当地的纬度。这样一个完整的日晷就完成了。
科学实践
科学实践
二、测试和改进日晷
试着用自制的日晷计量时间
科学实践
具体步骤
将日晷模型固定在白天一直能被太阳照射到的平地上。利用指南针使晷针朝向正北方。
调整晷面的倾斜角度，使晷针影子指向的时刻与钟表的时刻一致。
在其他时间检查日晷的准确性。
科学实践
晷面刻度划分和标注是否正确。
晷针长短是否合适。
晷针是否与晷盘垂直。
晷盘倾斜角度是否存在偏差。
是否需要增加底座的稳固性。
根据测试时发现的问题，改进自制的日晷
科学实践
展示日晷
向同学展示自己制作的日晷，说一说在制作过程中遇到了哪些问题，又是如何解决的。
课堂巩固
1.日晷使用时应放在（ ）。
A.大树下 B.空旷的地方 C.室内 D.任何地方
2.以下使用日晷测影子的过程，排序正确的是（ ）。
①在纸板中心立，上短杆；②根据太阳或指南针找方向；③在纸板上描绘影子；④对准方向，平放纸板。
A.①②④③ B.②①④③ C.②④①③ D.②③④①
C
B
