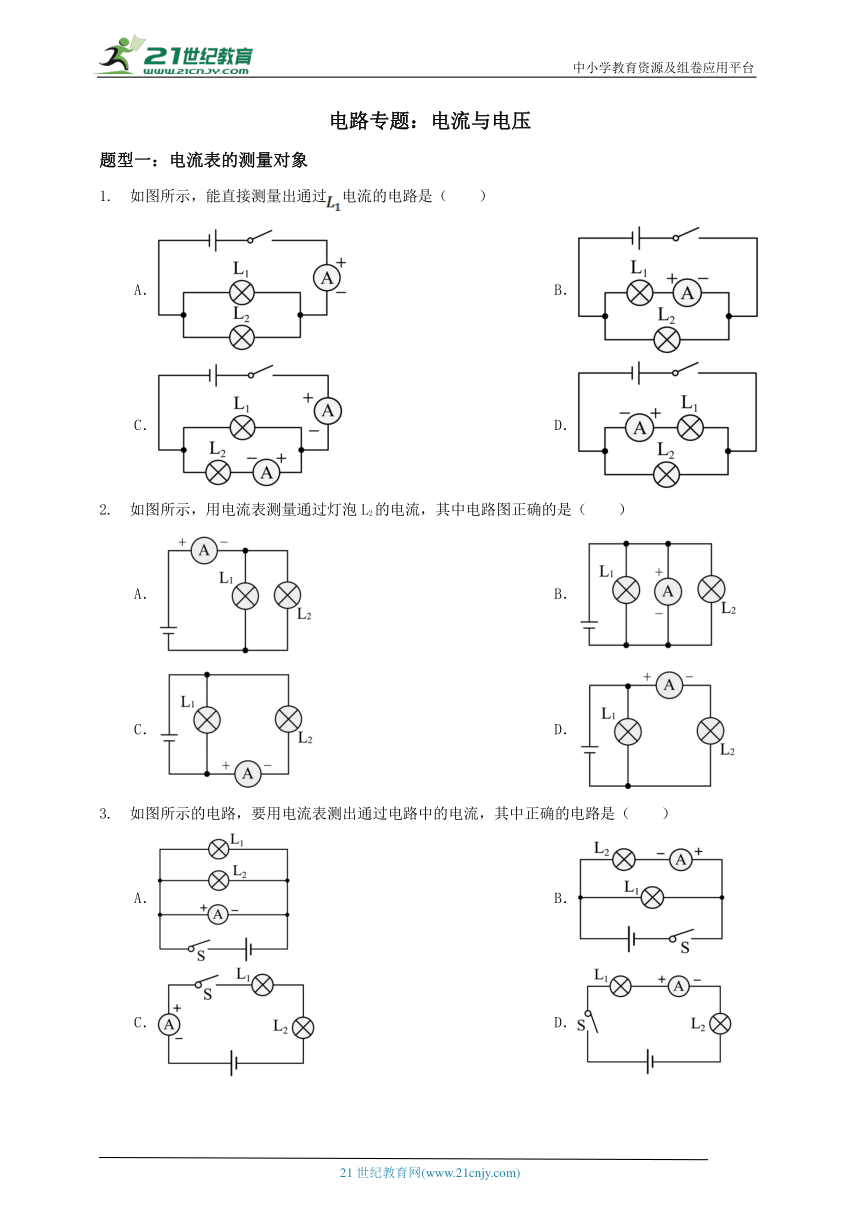

电路专题：电流与电压
题型一：电流表的测量对象
1. 如图所示，能直接测量出通过电流的电路是（　　）
A． B．
C． D．
1. 如图所示，用电流表测量通过灯泡L2的电流，其中电路图正确的是（　　）
A． B．
C． D．
1. 如图所示的电路，要用电流表测出通过电路中的电流，其中正确的电路是（　　）
A． B．
C． D．

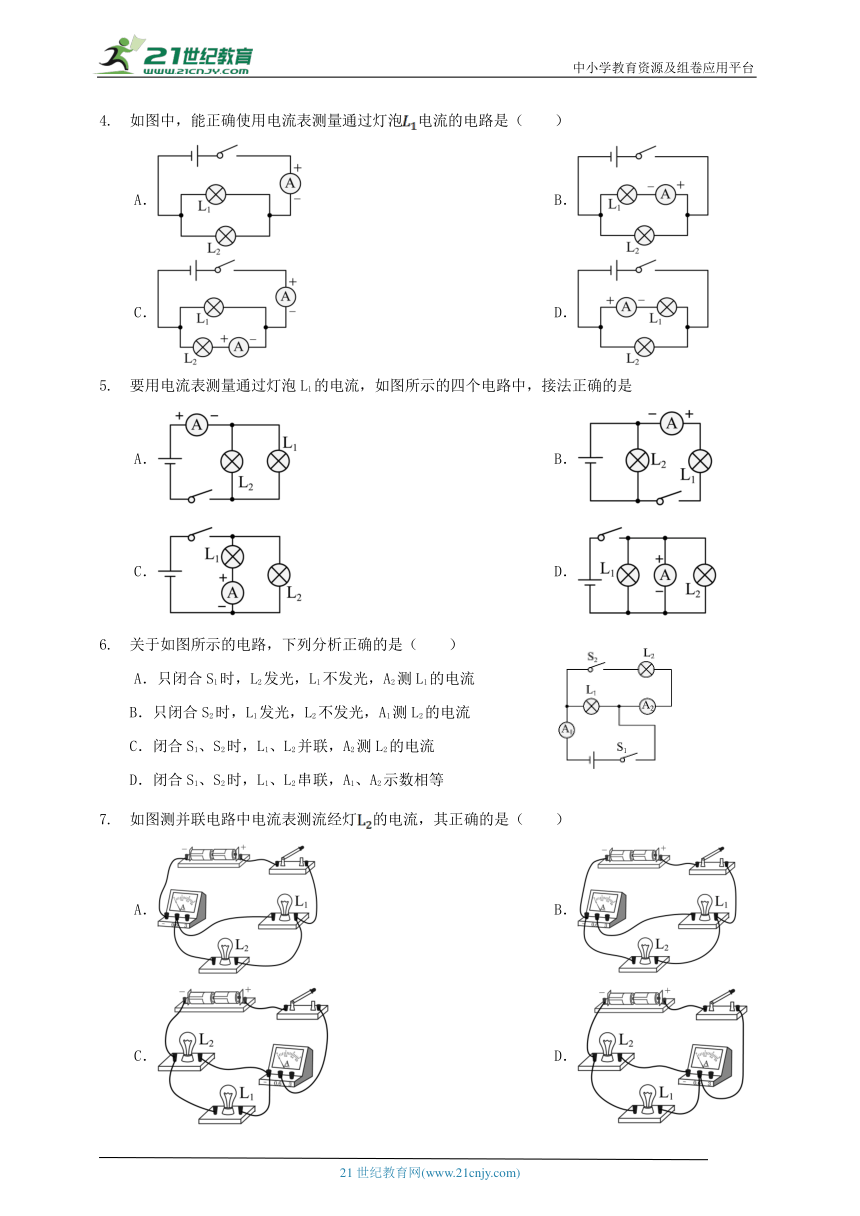

1. 如图中，能正确使用电流表测量通过灯泡电流的电路是（　　）
A． B．
C． D．
1. 要用电流表测量通过灯泡L1的电流，如图所示的四个电路中，接法正确的是
A． B．
C． D．
1. 关于如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L2发光，L1不发光，A2测L1的电流
B．只闭合S2时，L1发光，L2不发光，A1测L2的电流
C．闭合S1、S2时，L1、L2并联，A2测L2的电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
1. 如图测并联电路中电流表测流经灯的电流，其正确的是（　　）
A． B．
C． D．

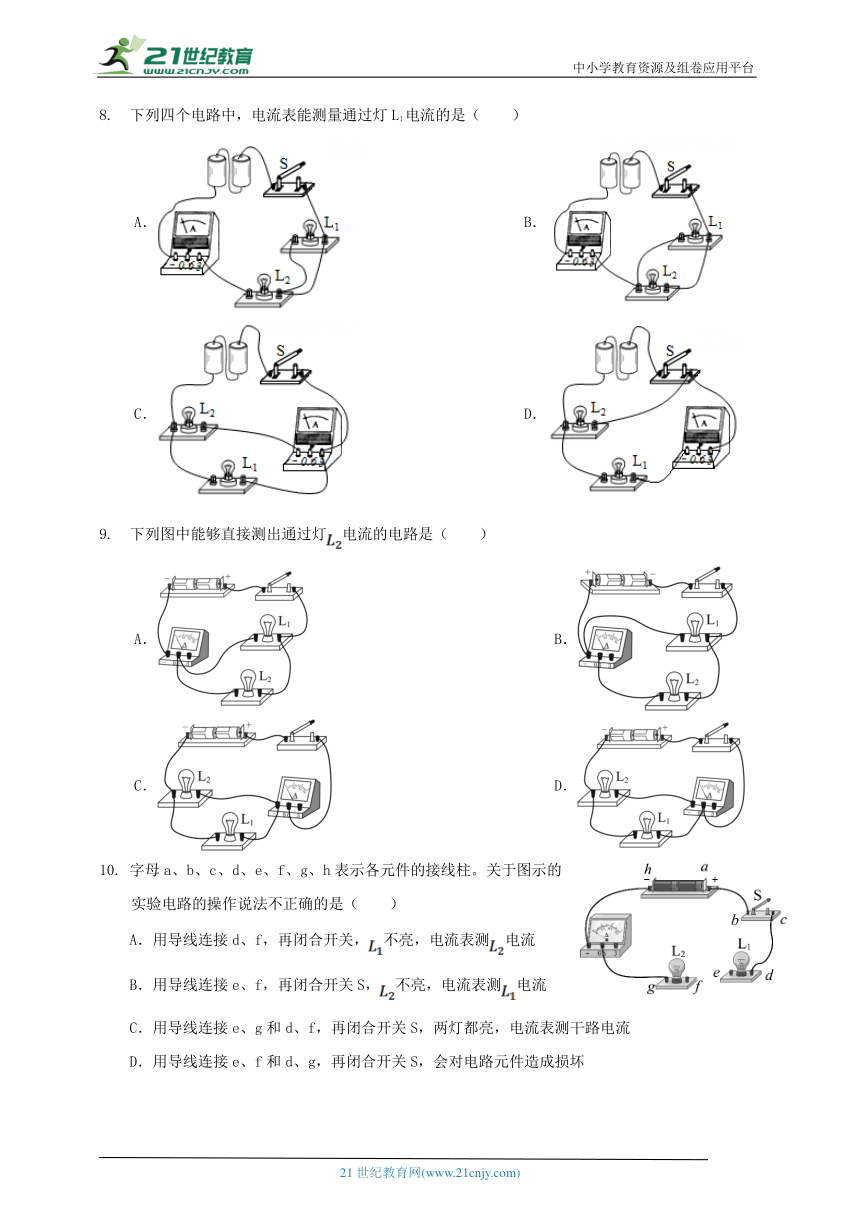

1. 下列四个电路中，电流表能测量通过灯L1电流的是（　　）
A． B．
C． D．
1. 下列图中能够直接测出通过灯电流的电路是（　　）
A． B．
C． D．
1. 字母a、b、c、d、e、f、g、h表示各元件的接线柱。关于图示的实验电路的操作说法不正确的是（　　）
A．用导线连接d、f，再闭合开关，不亮，电流表测电流
B．用导线连接e、f，再闭合开关S，不亮，电流表测电流
C．用导线连接e、g和d、f，再闭合开关S，两灯都亮，电流表测干路电流
D．用导线连接e、f和d、g，再闭合开关S，会对电路元件造成损坏
题型二：串并联电路的电流特点
1. 如图所示的电路中，电源电压恒定，闭合开关S、S1和S2，灯L1、L2都正常发光，下列说法正确的是 （　　）
A．断开S2，电流表A2示数变小. B．电流表A1和A2示数相等
C．电流表A2测通过灯L2的电流 D．断开S2，电流表A1的示数变大
1. 两只规格相同的灯泡按上右图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
1. 如图所示的电路中，闭合开关时，灯L1、L2正常发光，下列说法正确的是（　　）
A．灯L1、L2为并联
B．电流表测的是L2的电流
C．若仅将b导线撤去，灯L2仍亮
D．若仅将a导线撤去，则电流表示数比之前变小
1. 如上右图所示的实验电路，闭合开关S、S1后，电流表A1的示数为0.3A，电流表A2的示数为0.5A，下列说法正确的是（　　）
A．L1与L2串联
B．通过L1、L2的电流分别是0.3A、0.2A
C．电流表A2只测L2的电流
D．断开S1后，电流表A1的示数变小

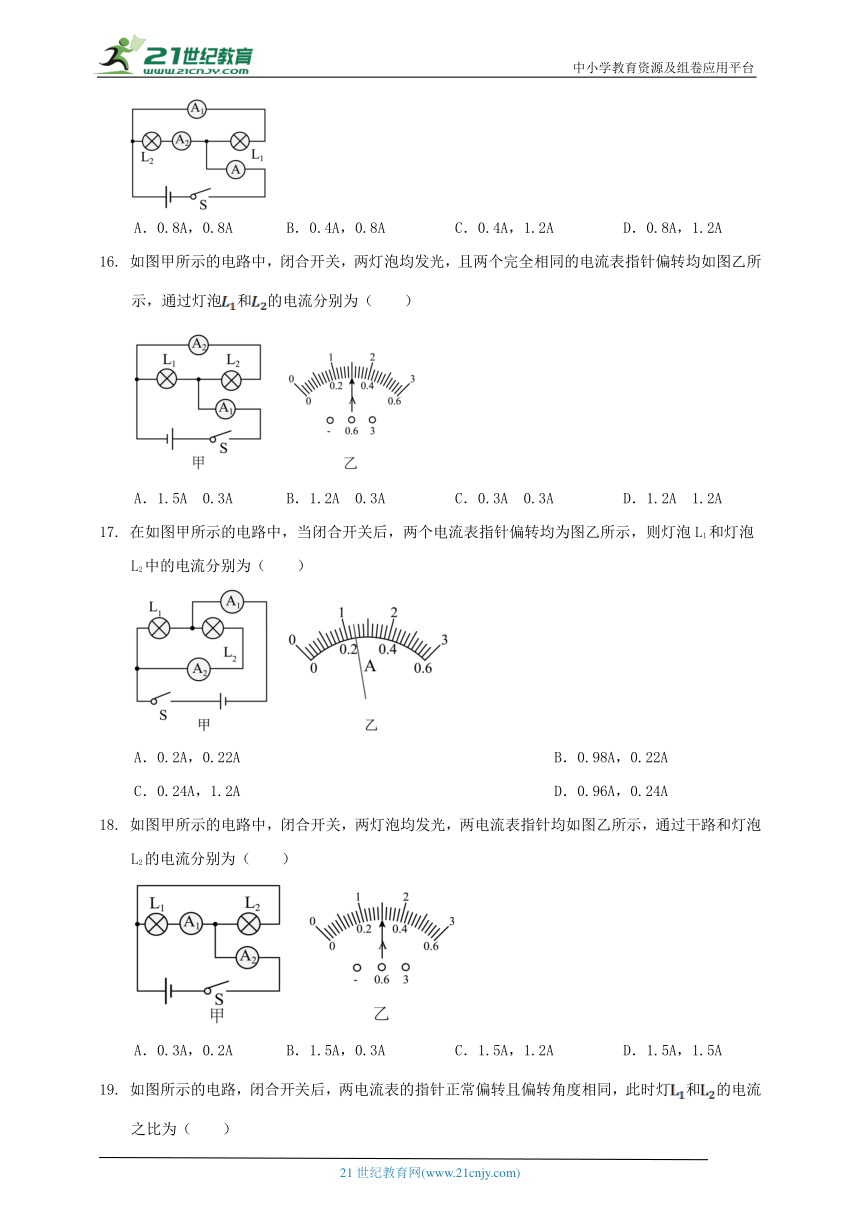

1. 如图所示的电路图，闭合开关S后，电流表A的示数为1.2A，电流表A2的示数为0.8A，则通过小灯泡L1和L2的电流分别是（　　）
A．0.8A，0.8A B．0.4A，0.8A C．0.4A，1.2A D．0.8A，1.2A
1. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡和的电流分别为（　　）
A．1.5A　0.3A B．1.2A　0.3A C．0.3A　0.3A D．1.2A　1.2A
1. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡L1和灯泡L2中的电流分别为（　　）
A．0.2A，0.22A B．0.98A，0.22A
C．0.24A，1.2A D．0.96A，0.24A
1. 如图甲所示的电路中，闭合开关，两灯泡均发光，两电流表指针均如图乙所示，通过干路和灯泡L2的电流分别为（　　）
A．0.3A，0.2A B．1.5A，0.3A C．1.5A，1.2A D．1.5A，1.5A
1. 如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，此时灯和的电流之比为（　　）
A． B． C． D．
1. 如图所示的电路，对其分析不正确的是（　　）
A．、不能同时闭合
B．只闭合时，亮，电流表、的示数相同
C．闭合、时，亮，电流表、的示数相同
D．只闭合时，、串联，电流表、的示数相同
题型三：理想电流表
1. 如图所示，开关闭合，电路中造成短路的是（　　）
A． B．
C． D．
1. 如图所示的电路，当开关S闭合时，下列说法正确的是（　　）
A．L1不亮，L2亮，电流表不会损坏
B．L1、L2都不亮，电流表不会损坏
C．L1、L2都不亮，电流表会损坏
D．L2不亮，L1亮，电流表会损坏
题型四：电压表的测量对象
1. 如图所示，能直接正确测出灯泡电流或两端电压的是（　　）
A． B．
C． D．
1. 在如图所示的电路中，能正确测出灯L1两端电压的是（　　）
A． B．
C． D．
1. 如图所示，闭合开关S，电压表测出的电压是
A．R1两端的电压 B．R2两端的电压
C．R1和R2两端的电压 D．电源两端的电压
1. 在如图所示的电路中，闭合开关S，能用电压表量L1两端电压的正确电路是
A． B．
C． D．
1. 如图所示的电路中，开关S闭合时，电压表所测得的电压是（　　）
A．电灯两端的电压 B．电灯两端的电压
C．电灯和两端的电压之和 D．电源电压
1. 如图所示四种电路中，只通过开关控制，无法得知两灯、各自电压的是（　　）
A． B．
C． D．
题型五：串并联电路的电压特点
1. 如图甲所示电路中，开关S闭合后，两灯泡均发光，两个电压表的指针偏转角度相同，均为如图乙所示。下列说法不正确的是（　　）
A．L1和L2两灯串联 B．电源电压为10V
C．V2测L1两端的电压 D．流过L1和L2的电流大小相等
1. 如图所示电路，电源电压为4.5V，开关闭合后电压表的示数为2V，则灯L1和L2两端的电压分别为（　　）
A．2.5V，2V B．2V，2.5V C．2V，6.5V D．6.5V，2.5V
1. 如图所示，当都闭合时，电压表的示数为，再断开，电压表示数为，则此时L1、L2两端的电压分别为　 　V和　 　V。
1. 如图所示，开关闭合时，电压表V测的是　 　（选填“”“”或“电源”）两端电压，测的是　 　（选填“”“”或“电源”）两端电压；通过两灯的电流　 　（选填“大于”“等于”或“小于”）。
题型六：电流电压的结合
1. 学会正确使用电流表和电压表是学好电学的基础，下列各电路图中，电表使用均正确的是（　　）
A． B．
C． D．
1. 如图所示，电流表和电压表接法正确的是
A． B．
C． D．
1. 以下电路中，可以正确测出灯L1的电压或电流大小的电路是（　　）
A． B． C． D．
1. 如图中，能测量通过灯L1电流或电压的电路是（　　）
A． B．
C． D．
1. 下列电路图中，电表的使用正确的是（　　）
A． B．
C． D．
1. 如图中“+”“－”分别表示电表的正负接线柱，可以测量R的电流和电压的电路图是（　　）
A． B．
C． D．
题型七：理想电流表和电压表
1. 如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（　　）
A．电流表、电压表都会烧坏 B．电流表、电压表都不会烧坏
C．电压表烧坏，电流表不会烧坏 D．电流表会烧坏，电压表不会烧坏
1. 用伏安法测电阻时，某同学接成如图所示的电路，开关闭合后（　　）
A．电流表和电压表有示数 B．电流表烧毁
C．电压表烧毁 D．电流表的读数为零
1. 若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（　　）
A．电流表指针明显偏转 B．小灯泡发光
C．电压表指针明显偏转 D．电池被烧坏
1. 如图所示电路，合上开关时小灯泡正常发光。若将电压表和电流表的位置互换，则合上开关后的现象是（　　）
A．灯泡发光 B．电流表有示数
C．电流表被烧坏 D．电压表有示数
1. 下列电路中，闭合开关后，小灯泡L1能正常发光的是（　　）
A． B．
C． D．
1. 如图所示是一位同学连接的电路，闭合开关后，下列对各元件状况的判断正确的是（　　）
A．电压表无示数 B．电流表有示数
C．灯能发光 D．灯不能发光
1. 实验室有一个蓄电池，“+、﹣”极的字样已经看不清，几名同学想通过实验来判电池的正负极，下面有关他们的方案及几种说法不正确的是（　　）
A．甲方案不可行
B．乙方案中，开关闭合后电压表一定会被烧坏
C．丙方案可行，闭合开关后电流表指针正常偏转，则电池与开关相连一侧是负极
D．丁方案可行，闭合开关后若发光二极管发光，则电池与开关相连一侧是正极
题型八：电流电压的拓展
1. 如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（　　）
①只闭合S1，电压表可以测量出电源两端的电压
②只闭合S1，电流表可以测量出通过L2的电流
③先闭合S1，再闭合S2，L1的亮度不变
④先闭合S1，再闭合S2，电流表和电压表的示数均不变
A．只有①②③正确 B．只有②③④正确
C．只有①②④正确 D．只有①③④正确
1. 某电器内部结构电路图如图，三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，以下对各数据的分析正确的是（　　）
A． B． C． D．
1. 如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1、R2为定值电阻，则下列说法正确的是（　　）
A．当S1、S2都断开时，V示数为零，A有示数
B．当S1、S2都闭合时，V示数为3V，A有示数
C．当S1闭合、S2断开时，V示数为3V，A有示数
D．当S1断开、S2闭合时，V示数为零，A示数为零
1. 如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡L1、L2均正常发光，则（　　）
A．甲、乙都是电流表 B．甲、乙都是电压表
C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表
1. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是（　　）
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电压表，c为电流表
