第二节 化学平衡
第4课时 化学平衡的图像
第二章 化学反应速率与化学平衡 　
人教版化学 选择性必修一
任务一 含量-时间(n-t/c-t)图像
A
B
C
t
c
0.4
0.3
0.2
0.1
1)写出化学反应方程式：
2)求反应物的转化率：
5A 3B+2C
A的转化率=2.5/4 ×100%=62.5%
转化率=变化量/起始量×100%
看图技巧：
看坐标，定意义；零起点，定投料；
线变化，定方向；量变化，定计量。

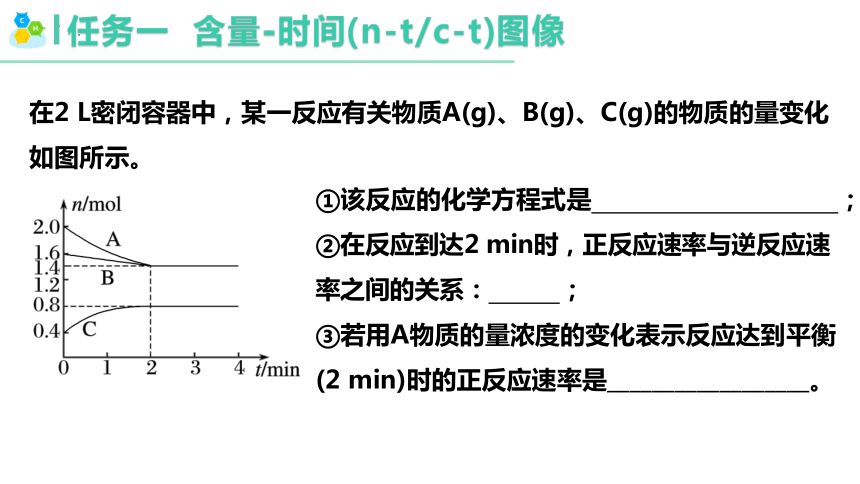

任务一 含量-时间(n-t/c-t)图像
在2 L密闭容器中，某一反应有关物质A(g)、B(g)、C(g)的物质的量变化如图所示。
①该反应的化学方程式是 ；
②在反应到达2 min时，正反应速率与逆反应速率之间的关系： ；
③若用A物质的量浓度的变化表示反应达到平衡(2 min)时的正反应速率是__________________。

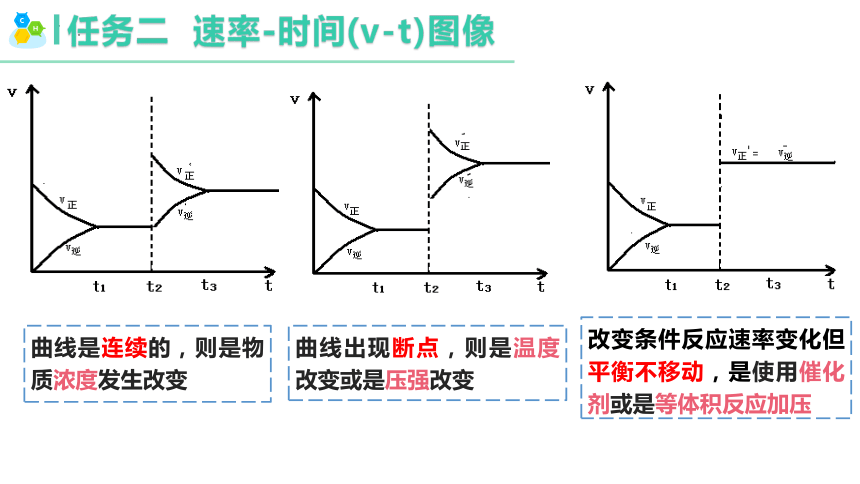

任务二 速率-时间(v-t)图像
曲线是连续的，则是物质浓度发生改变
曲线出现断点，则是温度改变或是压强改变
改变条件反应速率变化但平衡不移动，是使用催化剂或是等体积反应加压

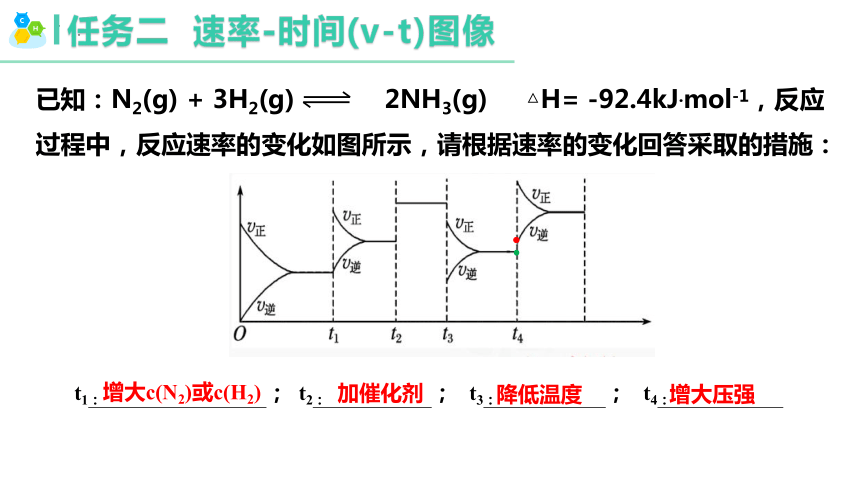

任务二 速率-时间(v-t)图像
已知：N2(g) + 3H2(g) 2NH3(g) △H= -92.4kJ.mol-1，反应过程中，反应速率的变化如图所示，请根据速率的变化回答采取的措施：
t1： ； t2： ； t3： ； t4：
增大c(N2)或c(H2)
加催化剂
降低温度
增大压强

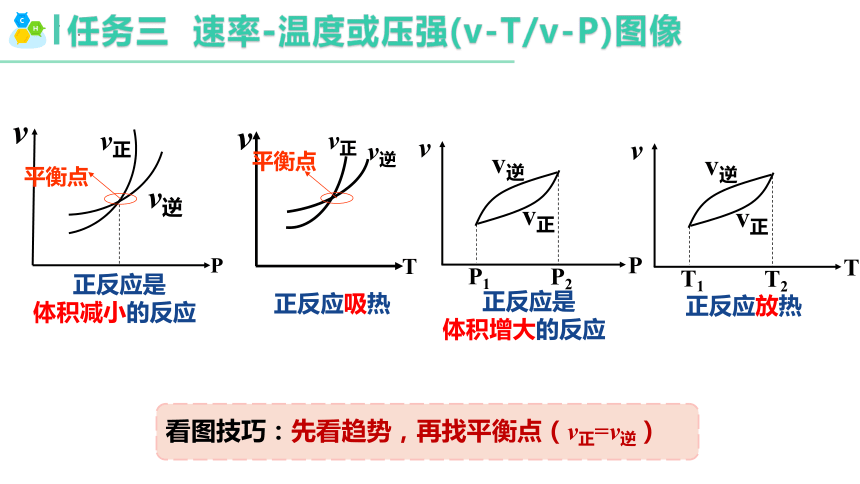

任务三 速率-温度或压强(v-T/v-P)图像
v正
v逆
v
P
平衡点
看图技巧：先看趋势，再找平衡点（v正=v逆）
正反应是
体积减小的反应
T
v
v正
v逆
平衡点
正反应吸热
正反应放热
T
v
v正
v逆
T1
T2
P
v
v正
v逆
P1
P2
正反应是
体积增大的反应

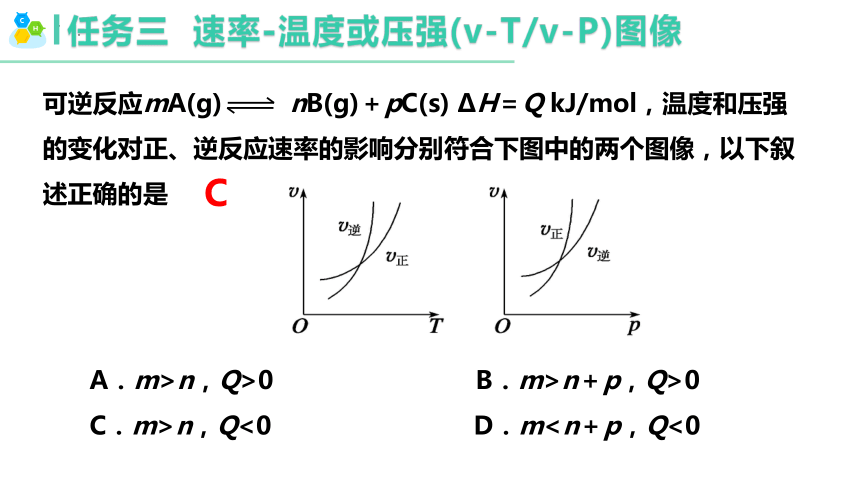

任务三 速率-温度或压强(v-T/v-P)图像
可逆反应mA(g) nB(g)＋pC(s) ΔH＝Q kJ/mol，温度和压强的变化对正、逆反应速率的影响分别符合下图中的两个图像，以下叙述正确的是
A．m>n，Q>0 B．m>n＋p，Q>0
C．m>n，Q<0 D．mC
任务四 百分含量/转化率—时间—温度/压强图像
正反应放热
T2 T1
p2 p1
a 使用了催化剂或Δn=0时加压
温度↑，C%↓，←
正反应为 反应
压强↑， A转 ↓，←
m + n p + q
C% 不变 ,平衡不移动
mA(g)＋nB(g) pC(g)＋qD(g) ΔH＝Q kJ/mol
>
>
放热
<
看图技巧：“先拐先平数值大”——先出现拐点的反应先达到平衡
任务四 百分含量/转化率—时间—温度/压强图像
正反应放热
一定条件下，下列反应中水蒸气含量随反应时间的变化趋势符合下图的是
A
任务五 百分含量/转化率—温度—压强图像
正反应放热
温度 ↑，C% ↓，←
正反应为放热反应
压强↑，C%↑，→
m + n > p + q
1.看单条压强曲线：
2.温度不变，作等温线：
压强 ↑，C% ↓，←
正反应为放热反应
温度↑，C% ↓ ，←
m + n < p + q
1.看单条温度为曲线：
2.压强不变，作等温线：
mA(g)＋nB(g) pC(g)＋qD(g) ΔH＝QkJ/mol
看图技巧：认准一根线，定一议二
任务五 百分含量/转化率—温度—压强图像
正反应放热
反应X(g) + 3Y(g) 2Z(g) △H﹤0，在不同温度和不同压强下(P1>P2)达平衡时，混和气体中Z的百分含量随温度、压强变化的曲线为
C
任务五 百分含量/转化率—温度—压强图像
t
0
B%
T2 P2
T1 P1
T1 P2
已知某可逆反应：aA(g) ＋ bB(g) cC(g)在密闭容器中进行，在不同温度(T1和T2)及压强(p1和p2)下，混合气体中B的体积分数(B%)与反应时间(t)的关系如图所示。下列判断正确的是
A T1＜T2，p1＜p2，a＋b＞c，正反应吸热
B T1＞T2，p1＜p2，a＋b＜c，正反应吸热
C T1＜T2，p1＜p2，a＋b＜c，正反应放热
D T1＞T2，p1＜p2，a＋b＞c，正反应放热
B
任务六 几种特殊图像
mA(g)＋nB(g) pC(g)＋qD(g) H
最高点、最低点都是平衡点
正反应是 反应 (放热、吸热)
放热
ΔH＜0
看图技巧：
M点前，表示从反应物开始，v正＞v逆；
M点为刚达到平衡点；
M点后为平衡受温度的影响情况
任务六 几种特殊图像
正反应放热
可逆反应：A(g) + B(g) 2C(g)在不同温度下经过一定时间，混合物中C的体积分数(C%)与温度的关系如图所示，回答下列问题
(1)由T1向T2变化，υ(正)__υ(逆)(填>、<或 =)。
(2)由T3向T4变化时，υ(正)____υ(逆)(填>、<或=)。
(3)反应在_______温度时达到化学平衡状态。
(4)此反应的正反应为____热反应(填“放”或“吸”)。
>
T3
放
<
任务六 几种特殊图像
化学反应mA(g)＋nB(g) pC(g)＋qD(g)，L线上所有的点都是平衡点。
看图技巧：
L线的左上方(E点)，A的百分含量大于此压强时平衡体系的A的百分含量，所以，E点v正＞v逆；L线的右下方(F点)，v正＜v逆。
任务六 几种特殊图像
化学反应mA(g)+nB(g) qC(g)＋pD(g)，l 线上所有的点都是平衡点，A的百分含量随压强的变化曲线图如下图所示，下列表述不正确的是
A. E点， v（正）> v（逆）
B. F点， v（逆）> v（正）
C. D点， v（正）= v（逆）
D. m+n > q+p
D
·D
