第一节 认识结构
我们身边存在着各种各样的结构。
结构普遍存在于自然界的物体中， 也存在于人类创造的各种物体中。
苍耳子

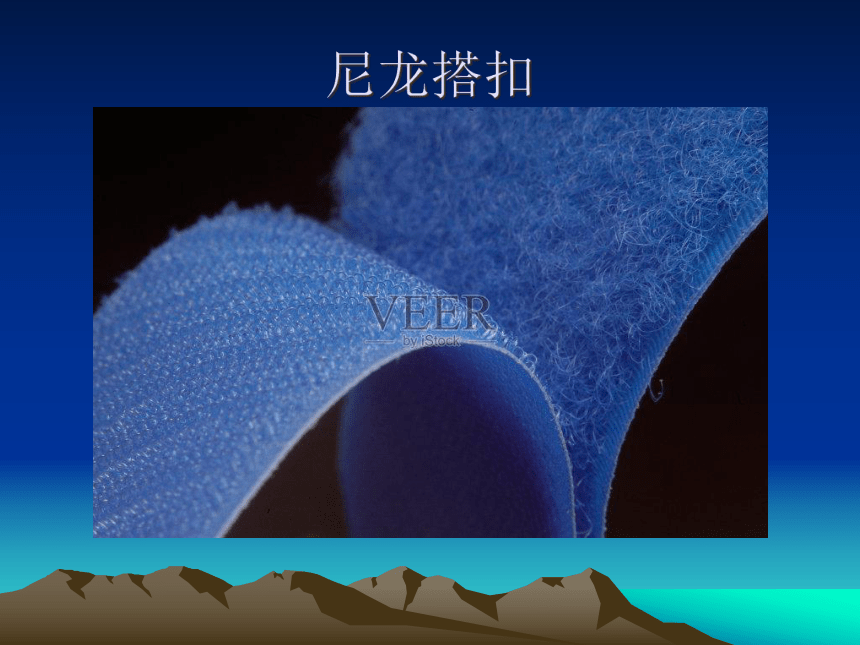

尼龙搭扣
想想这些结构之间有什么联系
尼龙搭扣由来

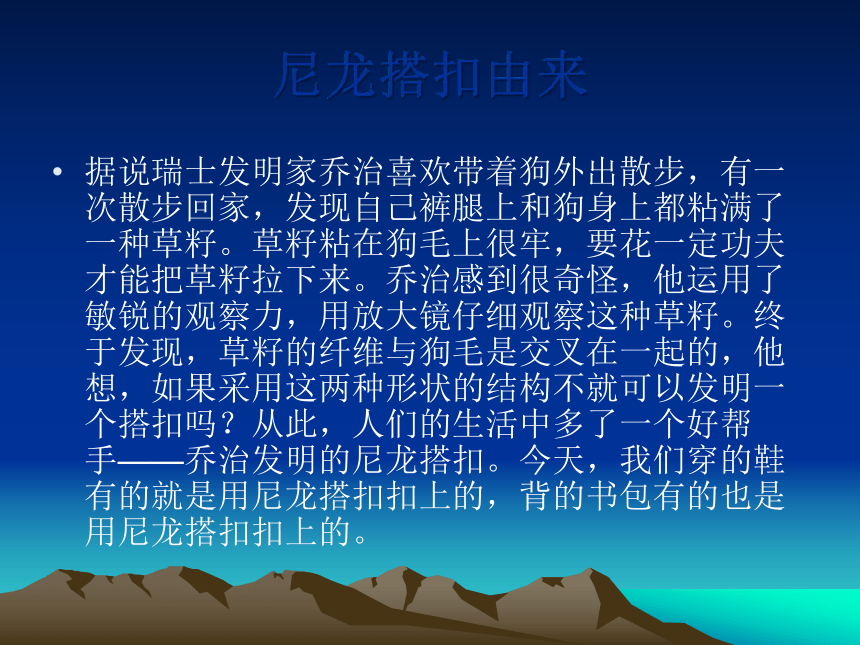

据说瑞士发明家乔治喜欢带着狗外出散步，有一次散步回家，发现自己裤腿上和狗身上都粘满了一种草籽。草籽粘在狗毛上很牢，要花一定功夫才能把草籽拉下来。乔治感到很奇怪，他运用了敏锐的观察力，用放大镜仔细观察这种草籽。终于发现，草籽的纤维与狗毛是交叉在一起的，他想，如果采用这两种形状的结构不就可以发明一个搭扣吗？从此，人们的生活中多了一个好帮手——乔治发明的尼龙搭扣。今天，我们穿的鞋有的就是用尼龙搭扣扣上的，背的书包有的也是用尼龙搭扣扣上的。

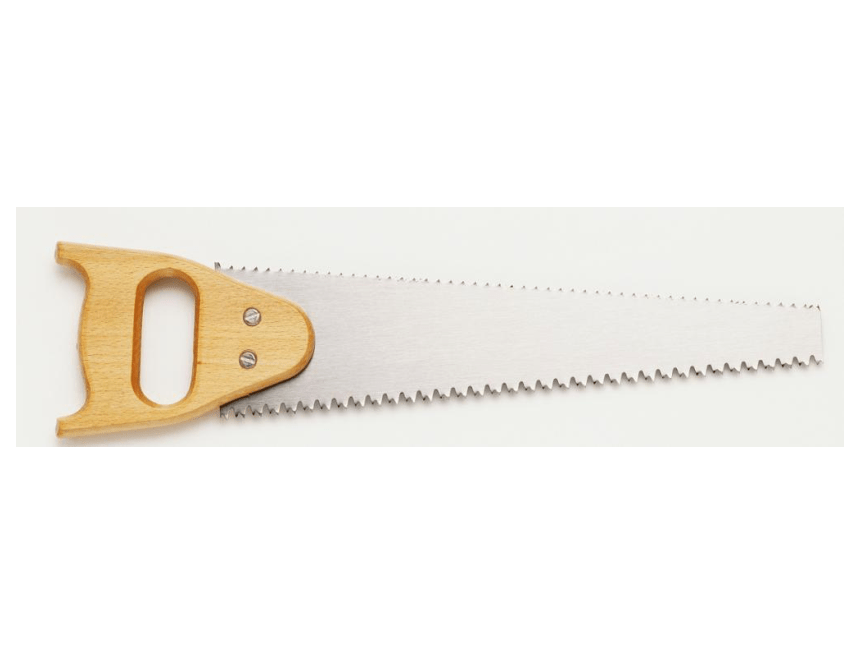

锯子的由来

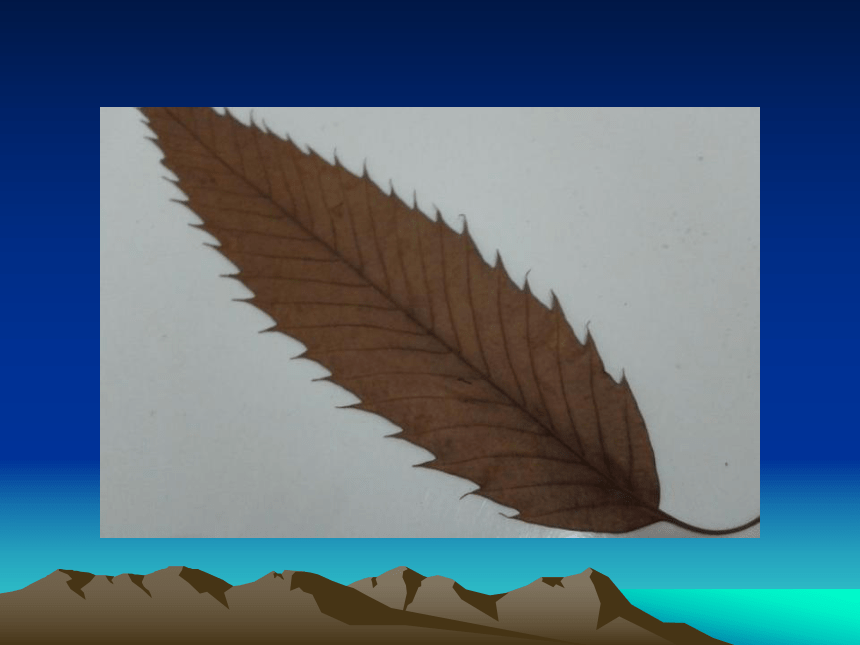

据说鲁班不小心被锯齿状的叶子划伤了手，根据叶子的结构发明了锯子
大家想想还有哪些结构是根据自然界中已有结构发明出来的？
蜂 巢
各种各样的结构——自然界
雪 花
各种各样的结构——自然界
各种各样的结构——自然界
各种各样的结构——人类创造
长
城
悉尼歌剧院
罗浮宫
各种各样的结构——人类创造
桥
赵州桥
海南世纪大桥
各种各样的结构——人类创造
什么是结构？
结构是指事物的各个组成部分之间的有序搭配和排列。
结构的各个组成部分称为构件。
三张凳子的结构有什么区别？
由哪些构件组成？
它们的稳定性和牢固程度？
a、b、c三张凳子的结构分别由凳面、凳脚、牚三个部分组成，结构中的这些组成部分我们称为构件，而这些构件之间的不同搭配和排列就得到了a、b、c三种不同结构
b凳两腿之间多了两个短牚，c凳在b凳的基础上在两短牚上多了一根长牚
牢固程度：c b a 牚起到合理分散力的作用
组成结构的构件的基本受力形式
拉力 压力 扭曲力
弯曲力 剪切力
弯曲力：作用于物体，使它产生弯曲的力
　　剪切力：两个距离很近，大小相等，方向相反，且作用于同一物体上的平行的力
压力：挤压物体的力。
拉力：物体所承受的拉拽力。
扭转力：反方向向物体两端均匀施力，使物体发生扭转形变的力。
结构的分类
根据物体结构形态在受力时承受和传递力的方式差别
实体结构
框架结构
壳形结构
结构
实体结构
通常是指结构体本身是实心的结构。
如墙壁、柱子、实心球等等。
实体结构
长
城
实体结构
三
峡
大
坝
实体结构
锤
子
砧
板
实体结构的受力特点如何？
实体结构是利用自身来承受荷载，主要承受压力。
框架结构
通常是指结构体本身由细长的构件组成，支撑空间却不充满空间。
如窗户、画框、房子的架构等等。
埃
菲
尔
铁
塔
框架结构
框架结构
建筑框架
建筑用脚手架
书桌椅
书柜
框架结构
框架结构的受力特点如何？
框架结构是通过条状物的连接来承受荷载，可以承受压力和拉力、弯曲力。
壳形结构
壳形结构通常是指层状的结构。
如贝壳、头盔、汽车飞机的外壳等等。
灯
泡
壳形结构
中国国家大剧院
帐篷
壳形结构的受力特点如何？
壳形结构通过壳形来传递力和承受荷载，特别是当顶部受到压力时，它能将力均匀扩散。
小结：
1、什么是结构
2、结构与力
3、结构的分类
