构造地貌的形成
——地表形态的塑造专题

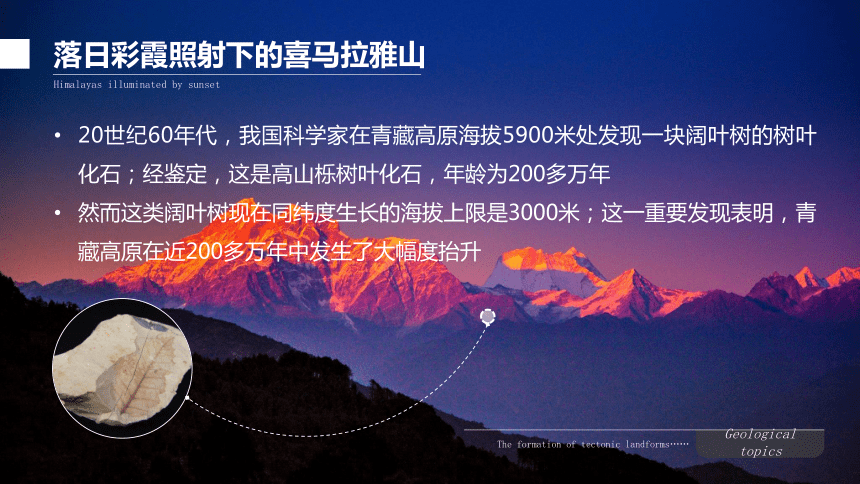

落日彩霞照射下的喜马拉雅山
Himalayas illuminated by sunset
20世纪60年代，我国科学家在青藏高原海拔5900米处发现一块阔叶树的树叶化石；经鉴定，这是高山栎树叶化石，年龄为200多万年
然而这类阔叶树现在同纬度生长的海拔上限是3000米；这一重要发现表明，青藏高原在近200多万年中发生了大幅度抬升
Geological topics
The formation of tectonic landforms……
落日彩霞照射下的喜马拉雅山
Himalayas illuminated by sunset
是什么力量驱使青藏高原大幅度抬升的
Geological topics
The formation of tectonic landforms……
Geological structure and geomorphology
地质构造与地貌
目录 CONTENTS | 构造地貌的形成
Plate movement and geomorphology
板块运动与地貌
The impact of mountain on traffic
山地对交通的影响
Geological topics
地质构造与地貌.
Geological structure and geomorphology.
……
Geological topics
The formation of tectonic landforms……

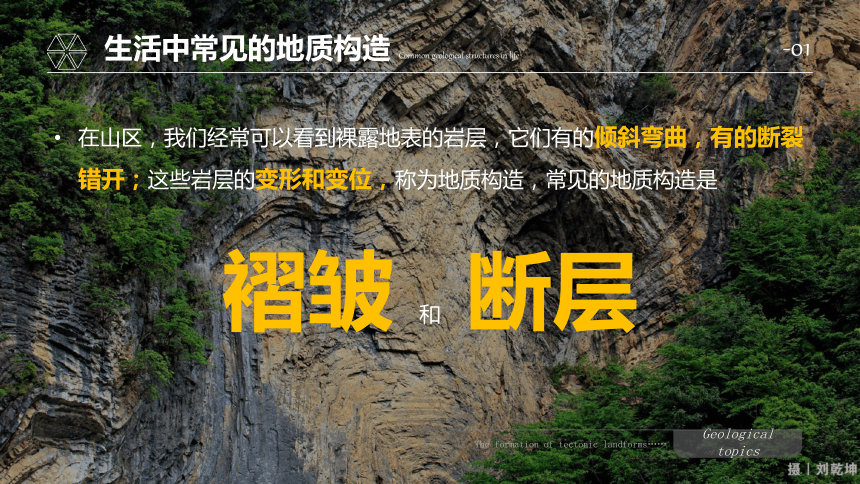

生活中常见的地质构造 Common geological structures in life
在山区，我们经常可以看到裸露地表的岩层，它们有的倾斜弯曲，有的断裂错开；这些岩层的变形和变位，称为地质构造，常见的地质构造是
褶皱 和 断层
-01
Geological topics
The formation of tectonic landforms……

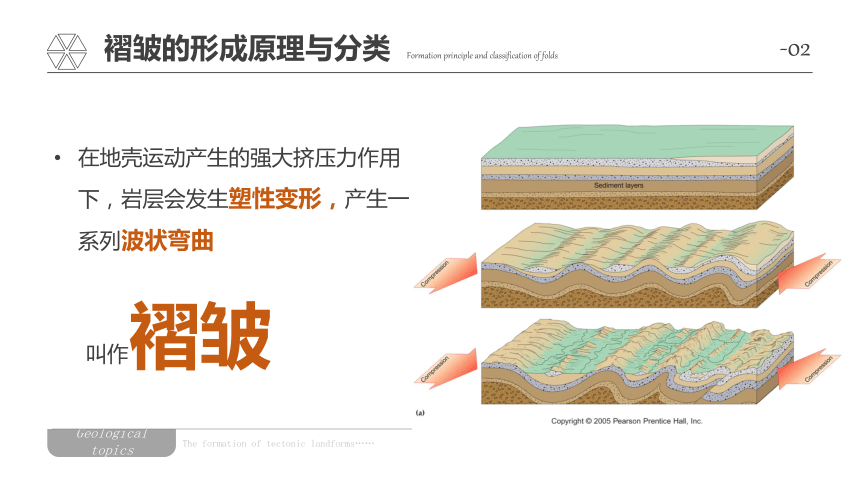

褶皱的形成原理与分类 Formation principle and classification of folds
在地壳运动产生的强大挤压力作用下，岩层会发生塑性变形，产生一系列波状弯曲
叫作褶皱
-02
Geological topics
The formation of tectonic landforms……

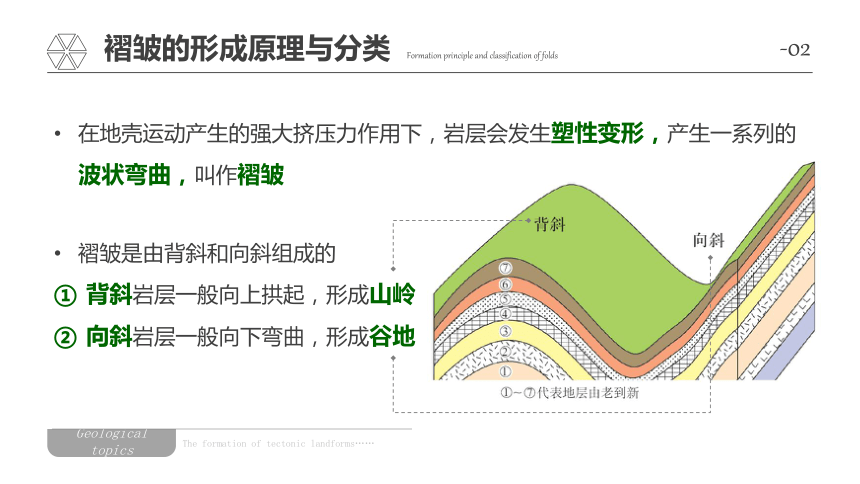

褶皱的形成原理与分类 Formation principle and classification of folds
在地壳运动产生的强大挤压力作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫作褶皱
褶皱是由背斜和向斜组成的
背斜岩层一般向上拱起，形成山岭
向斜岩层一般向下弯曲，形成谷地
-02
Geological topics
The formation of tectonic landforms……

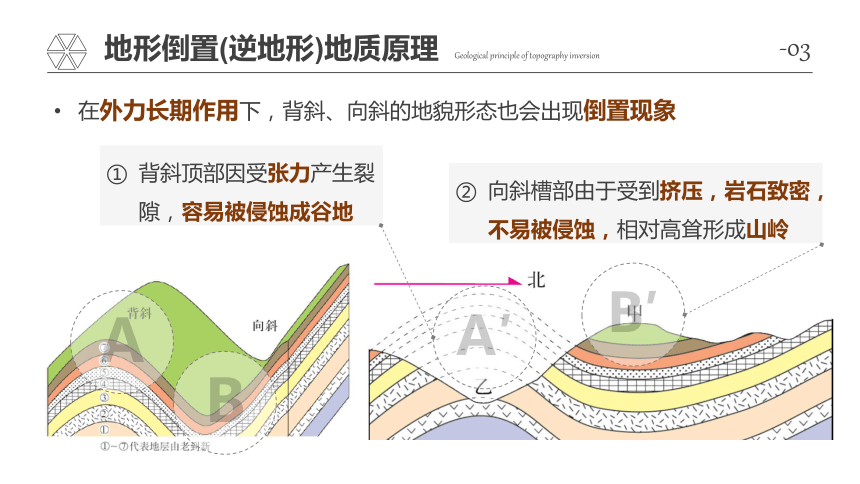

地形倒置(逆地形)地质原理 Geological principle of topography inversion
在外力长期作用下，背斜、向斜的地貌形态也会出现倒置现象
-03
A
A′
B
B′
背斜顶部因受张力产生裂隙，容易被侵蚀成谷地
向斜槽部由于受到挤压，岩石致密，不易被侵蚀，相对高耸形成山岭

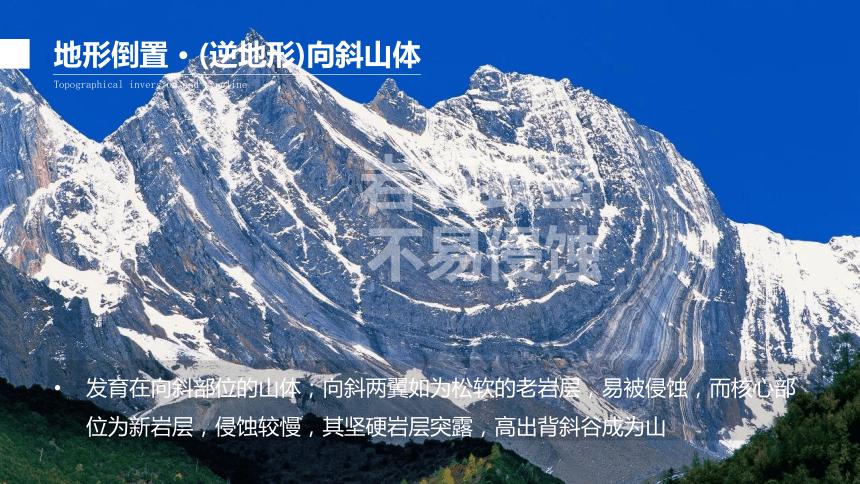

地形倒置 · (逆地形)向斜山体
Topographical inversion and syncline
发育在向斜部位的山体；向斜两翼如为松软的老岩层，易被侵蚀，而核心部位为新岩层，侵蚀较慢，其坚硬岩层突露，高出背斜谷成为山
岩石致密
不易侵蚀

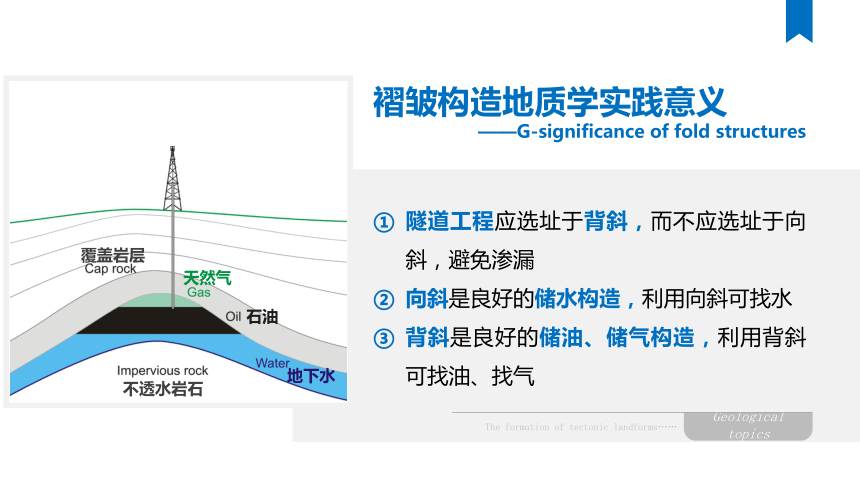

褶皱构造地质学实践意义
——G-significance of fold structures
隧道工程应选址于背斜，而不应选址于向斜，避免渗漏
向斜是良好的储水构造，利用向斜可找水
背斜是良好的储油、储气构造，利用背斜可找油、找气
Geological topics
The formation of tectonic landforms……
覆盖岩层
天然气
石油
地下水
不透水岩石

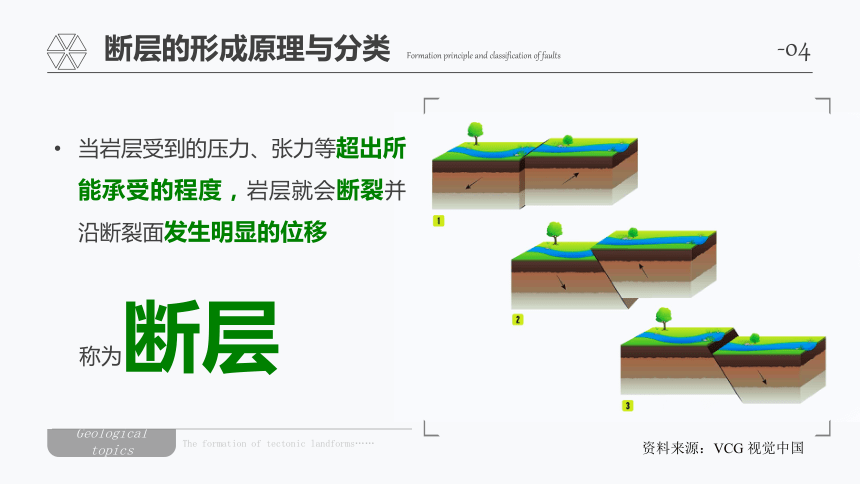

断层的形成原理与分类 Formation principle and classification of faults
当岩层受到的压力、张力等超出所能承受的程度，岩层就会断裂并沿断裂面发生明显的位移
称为断层
-04
Geological topics
The formation of tectonic landforms……
资料来源：VCG 视觉中国
断层地质构造 · 岩石断裂面
Fault geological structure and rock fracture surface
断层规模大小不等，大者可沿走向延伸数百千米，常由许多断层组成，可称为断裂带；小者只有几十厘米
断层在地壳中广泛发育，是地壳的最重要构造之一
断层的形成原理与分类 Formation principle and classification of faults
断层的位移方向有水平和垂直两种，并由此形成不同方向上的地貌错断现象
逆断层
正断层
错位断层
-04
Geological topics
The formation of tectonic landforms……
资料来源：VCG 视觉中国
断层构造与地貌特征
Fault structure and g-features
断层地质构造与地貌 Fault geological structure and geomorphology
-05
Geological topics
The formation of tectonic landforms……
如果断层位移以水平方向为主，会使岩层在水平方向上被错断
如果断层的位移以垂直方向为主
垂直向上的构造结构称为地垒
垂直向下的构造结构称为地堑
地堑
地垒
地堑
地垒
断层构造·断块山体示意图
Schematic diagram of fault structure and fault block mountain
相对下降的岩块，则常形成谷地或低地，如我国的渭河平原、汾河谷地
上升的岩块经风化侵蚀常成为块状山或高地，如我国的华山、庐山、泰山
断层地垒构造与山地地貌
Fault Horst structure and mountain landform
Geological topics
The formation of tectonic landforms……
上升的岩块经风化侵蚀常成为块状山或高地
断层地垒构造与山地地貌
Fault Horst structure and mountain landform
Geological topics
The formation of tectonic landforms……
上升的岩块经风化侵蚀常成为块状山或高地，如我国的华山、庐山、泰山
断层地堑构造与谷地地貌
Fault graben structure and valley landform
Geological topics
The formation of tectonic landforms……
相对下降的岩块，则常形成谷地或低地，如我国的渭河平原、汾河谷地
Geological principles of Fenhe Valley
汾河谷地地质原理
在山地，断层沿线岩石破碎，易受风化侵蚀，常常发育成沟谷、河流
山河之中，则是一连串的断陷盆地，自北而南依次分布，太原就扼守在太原盆地的北端
资料来源：星球研究所
San Andreas fault landscape
圣安德列斯断层景观
位于美国西部的圣安德列斯断层是地球表面最长和最活跃的断层之一，大致呈西北-东南走向，长度超过1 200千米，深度约16千米
断层两侧的地壳相对发生水平位移
结合自然景观分析褶皱和断层的形成过程
-06
岩层的变形、变位往往是地壳运动的反映；图所示变形的岩层出露在美国圣安德列斯断层所经区域的公路旁
在图中找出褶皱，并判断背斜和向斜。
在图中找出断层，判断断层两侧岩层的相对运动方向。
分析褶皱和断层的形成过程。
Geological topics
The formation of tectonic landforms……
Geological topics
板块运动与地貌.
Plate movement and geomorphology.
……
Geological topics
The formation of tectonic landforms……
Andes Mountain 世界上最长的山脉
安第斯山脉
素有“南美洲脊梁”之称
世界上最长的山脉；纵贯南美大陆西部
板块构造学说与大规模地貌 P-tectonics and large scale geomorphology
-01
Geological topics
The formation of tectonic landforms……
陆地上大规模的山系、高原，海底延绵的山脉和狭长的海沟是如何形成的呢
科学家用板块构造学说作出了较为合理的解释
安第斯山脉
全球六大板块与板块运动 Basic principles of plate tectonics
-03
板块间的相互运动主要有相向、相离等形式，并因此产生不同的地貌形态
Geological topics
The formation of tectonic landforms……
消亡边界
生长边界
板块运动与构造地貌的形成 P-movement and f-of tectonic geomorphology
-05
如果板块发生背离运动，地壳就会张裂形成裂谷或发育为海洋
如果板块发生相对运动，就会相互碰撞、褶皱隆起形成高大的褶皱山系
喜马拉雅山系
阿尔卑斯山系
安第斯山脉
落基山脉
Geological topics
The power to shape the surface……
非洲板块与印度洋板块相背运动
非洲大陆上形成大裂谷，东非大裂谷，裂谷积水成湖，形成断裂构造湖，如维多利亚湖，坦葛尼喀湖，马拉维湖
红海海域板块张裂，面积增加
阿拉伯板块
非洲板块
红
海
东非大裂谷
印度洋
维多利亚湖
坦葛尼喀湖
马拉维湖
E05 板块相背运动 – 非洲板块与印度洋板块
Geological topics
The formation of tectonic landforms……
East African Rift Valley 世界大陆最大断裂带
东非大裂谷
“地球伤疤”
非洲板块和印度洋板张裂拉伸
地壳发生大断裂，从而形成裂谷
地下熔岩涌出形成了高大的熔岩高原
美洲板块与非洲、亚欧板块相背运动
地壳张裂发育为海洋，形成海洋山脊海岭，大西洋中脊海岭
堆积物没出海面形成岛屿，冰岛领土陆地由大西洋中脊裂谷溢出的岩浆堆积而成，属于火山岛
E06 板块相背运动 – 亚欧、非洲板块与美洲板块 Asia Europe, Africa and America
冰岛
海岭
海洋
美洲板块
亚欧板块
Geological topics
The formation of tectonic landforms……
Geological topics
山地对交通的影响.
The impact of mountain on traffic.
……
Geological topics
The formation of tectonic landforms……
1.结合台湾省交通线路分布图和台湾省地形图，分析台湾岛交通线路布局的特点及原因。
特点：在台湾岛的边缘（或沿海分布），呈环形分布
原因：台湾岛中部多山地（或地形以山地为主），修建难度大，岛屿边缘地势平坦，易于施工，城市人口主要分布于沿海地区，运输需求大
晴隆二十四道拐抗战公路，是“史迪威公路”的形象标识。古称“鸦关”，雄、奇、险、峻，有一夫当关，万夫莫开之势。从山脚至山顶的直线距离约350米，垂直高度约260米；在倾角约60度的斜坡上以“S”型顺山势而建，蜿蜒盘旋至关口，全程约4公里。
2.分析山区公路的形态特征及原因。
了解影响山区公路选线的因素
图2.25 某山区公路走向示意
公路选线时考虑了哪些自然因素 又是如何处理与这些自然因素的关系的
山区的人口主要集中在哪个地形单元中，与公路线的选择是否有关 这种现象说明了公路线的选择还受哪些因素的影响
图某山区公路走向示意。根据此图分析如下问题
Geological topics
The power to shape the surface……
构造地貌对人类的生产、生活影响很大
其中
山地对交通的影响尤为显著
山地地形对交通运输方式的影响
-01
山区交通运输布局需要合理选择交通运输方式
人们通常优先建造成本较低、难度较小的公路，其次才是铁路
先公路 后铁路
Geological topics
The power to shape the surface……
山地地形对交通运输方式的影响
-01
原因：（1）在山区修建交通运输线路，不仅成本高，难度也比较大
（2）山地地质构造复杂，坡地稳定性差，洪水形成快，水流急，都对交通运输设施和人员安全构成威胁
图 新疆果子沟大桥高速公路桥梁
Geological topics
The power to shape the surface……
山地地形对交通线路走向的影响
-02
①为了降低修建难度，人们通常会在地形相对和缓的山麓、山间盆地和河谷地带选线， 线路往往需要迂回前进
Geological topics
The power to shape the surface……
金沙江
河谷公路
山区交通运输路线的布局 Layout of transportation routes in M-Areas
-04
②需要翻越山岭时，为减低道路的坡度，一般采用盘山曲折的线路设计
Geological topics
The power to shape the surface……
川藏线
“之”字公路
山地地形对交通线路走向的影响
-02
③避开陡坡和断层、滑坡、泥石流等地质灾害多发地段
④在适宜的过河点跨过河流
⑤尽量选择两点间最近距离、经过各级居民点
不仅可以降低工程造价，还能够最大限度地保证交通运输线路和通行的安全
Traffic line and environmental protection in mountainous area
山区交通线与环境保护
⑥山区交通线的建设和选择，还需要最大限度地保护生态环境，有效防范自然灾害，尽量减少对山地景观的破坏和对耕地、林地的占用
04
山地地形对交通线路密度的影响 -03
一般来说平原、缓丘、山间盆地、河谷等人口稠密、经济发达的地方，线网密度大。
山区人口主要在河谷地带，这样可以联系较多的居民点，方便人们的出行，吸引较多的客货流，从而提高营运量，增加经济效益。
科技水平与山区交通路线建设
-04
随着科技的进步和生产力水平的提高
在山区交通线路建设中，越来越多地采用了桥(梁)隧(道)相结合的方式
缩短里程 | 提高通行速度
减少通行时间 | 避免自然灾害威胁
但桥隧比例的增加，也会大幅度增加建设费用
Geological topics
The power to shape the surface……
Beipanjiang bridge, Guizhou
贵州·北盘江大桥
杭瑞高速北盘江大桥，其桥面到谷底的垂直高度达到565.4米，相当于近两百层楼的高度
作为世界桥面最高的桥梁，从桥上俯瞰，奔腾的北盘江渺小如溪流
05
山区交通路线·贵州贵阳的桥隧
Mountain transportation route: bridges and tunnels in Guiyang, Guizhou
Geological topics
The power to shape the surface……
课时作业
Class Assignment
…….
……
1.“会当凌绝顶,一览众山小”出自杜甫的名篇《望岳》,诗句不仅写出了泰山的雄伟、诗人的心胸气魄,更流露出了诗人对祖国河山深深的热爱之情。下列示意图能正确反映泰山成因的是(　　)
2.断层沿线常发育成沟谷的
主要原因是(　　)
A.断层平直而陡峭
B.岩石破碎、易被风化侵蚀
C.岩块相对位移
D.岩石受力过大
3.读图,下列说法正确的是(　　)
A.甲处向斜成谷
B.乙处背斜成山
C.从1—4,岩层年代渐新
D.甲处岩层中间老,两翼新
4.读图,下列说法正确的是(　　)
A.图中地质构造a是向斜,b为背斜
B.①②③④四处的岩石最有可能为
沉积岩的是①和②
C.a处多为储水构造
D.b处多为储油构造
5.冰岛被称为“冰火之国”。冰岛位于(　　)
①消亡边界 ②生长边界
③海岭附近 ④海沟附近
A.①② B.②③ C.①④ D.②④
6.读世界某区域板块分布图,
图中①②③表示的板块依次是(　　)
A.印度洋板块、亚欧板块、非洲板块
B.非洲板块、亚欧板块、印度洋板块
C.美洲板块、亚欧板块、印度洋板块
D.非洲板块、亚欧板块、南极洲板块
7.山区公路多呈“之”字形,其原因是(　　)
A.减小坡度 B.保护植被
C.缩短路程 D.减少成本
8.读某岛屿简图,该岛屿的城市和公路分布具有(　　)
A.沿河谷分布的特点
B.网格状分布的特点
C.环岛屿分布的特点
D.与纬线平行的特点
读地质剖面图,完成下面两题。
9.最有可能有泉水出露的位置是(　易错　)
A.① B.② C.③ D.④
10.图中地质构造或岩层形成年代最晚的是(　　)
A.岩层⑤ B.向斜 C.背斜 D.断层
下图为我国新疆天山西段伊犁谷地内霍尔果斯(80°29'E,44°14'N)境内某低山丘陵的地质剖面示意图(图中不同时期形成的同类型岩层采用同一图例表达)。读图回答下面两题。
11.图中甲、乙、丙三处的地质构造分别是(　　)
A.向斜、背斜、断层 B.向斜、断层、向斜
C.背斜、向斜、断层 D.背斜、断层、背斜
12.M附近的岩层接近垂直方向,并与两侧的岩层存在明显的不连续性,原因可能是(　　)A.外力侵蚀 B.外力堆积 C.岩浆活动 D.地壳运动
大陆边缘是陆地与洋底之间的过渡地带,平行于大陆—大洋边界﹐宽几十千米至几百千米。根据板块构造运动与构造地貌特征,大陆边缘分为稳定型和活动型两大类。读“大陆边缘类型示意图”,完成下面两题。
12.图中(　　)
A.①是岩浆发源地 B.②是岩石圈 C.a是板块生长边界 D.b是稳定型大陆边缘
13.示意图中的大陆是(　　)
A.亚欧大陆 B.非洲大陆 C.澳大利亚大陆 D.美洲大陆
　张家界天门山盘山公路似玉带环绕,弯弯相连,有“通天大道”之称,盘山公路全长10.77千米,海拔从200米急剧提升到1 300米。下图为天门山盘山公路景观图。读图回答下面两题。
15.天门山地区交通运输布局
首选公路,是因为(　　)
A.公路运输速度快
B.公路建造难度较小
C.公路运输量大
D.公路运输价格低
16.天门山盘山公路线路的选择,主要是考虑了(　　)
A.气候因素 B.居民点分布 C.地形因素 D.工业分布
17.“飞来峰”为地质术语,意为外来岩块。通常是老岩层自远处推移而来,上覆于相对停留在原地不动的原有岩块之上。当老岩层遭受强烈剥蚀,周围地区露出原来的新岩层,而残留的一部分老岩层,孤零零地盖在新岩层上(如下图所示)。关于飞来峰形成的地质作用过程,正确的是(　　)
A.垂直上升—推移上覆—岩层断裂—外力侵蚀 B.水平挤压—岩层断裂—推移上覆—外力侵蚀
C.岩层断裂—水平挤压—推移上覆—外力堆积 D.垂直上升—岩层断裂—水平挤压—推移上覆
读某地地质构造剖面示意图,完成下面两题。
18.据图推断该地岩层形成
时间最短的应是(　　)　　　　　　　　　　　　　　　　
A.a B.b C.g D.f
19.下列关于地质构造中背斜和向斜的判断,正确的是(深度解析)
A.根据岩层的弯曲形态判断,岩层向上拱起的一定是背斜
B.根据岩层的新老关系判断,中间岩层较新,两翼岩层较老的一定是向斜
C.根据岩石的类型判断,中间是岩浆岩、两翼是沉积岩的一般是背斜
D.根据地貌类型判断,山岭一定是向斜
读某地地质构造示意图,完成下面两题。
20.图中④处最晚形成的
地质构造是(　　)
A.山谷 B.向斜 C.背斜 D.断层
21.下列说法正确的是(　　)
A.若要修建一条隧道,则应选在②处
B.①处山谷的形成是因为位于背斜顶部,受挤压力,岩石破碎容易被侵蚀
C.③处岩性坚硬,宜修建水库大坝
D.东非大裂谷的地质构造与④处相同
