13.1
磁场 磁感线

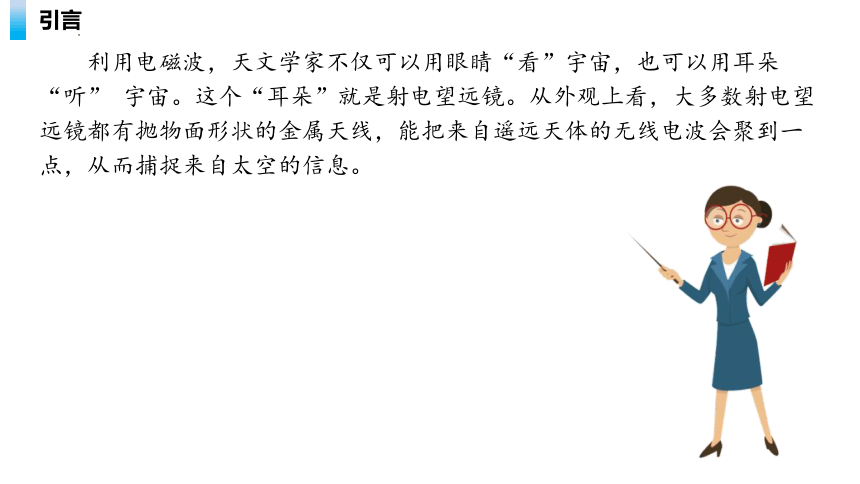

引言
利用电磁波，天文学家不仅可以用眼睛“看”宇宙，也可以用耳朵“听” 宇宙。这个“耳朵”就是射电望远镜。从外观上看，大多数射电望远镜都有抛物面形状的金属天线，能把来自遥远天体的无线电波会聚到一点，从而捕捉来自太空的信息。

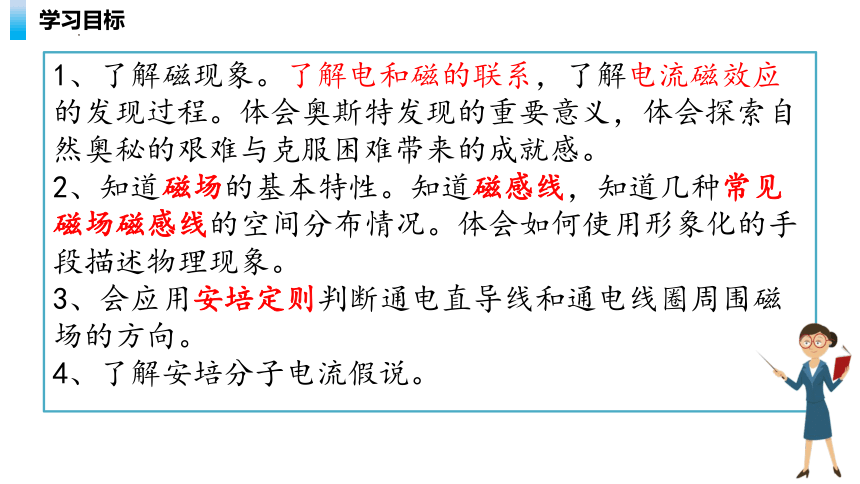

学习目标
1、了解磁现象。了解电和磁的联系，了解电流磁效应的发现过程。体会奥斯特发现的重要意义，体会探索自然奥秘的艰难与克服困难带来的成就感。
2、知道磁场的基本特性。知道磁感线，知道几种常见磁场磁感线的空间分布情况。体会如何使用形象化的手段描述物理现象。
3、会应用安培定则判断通电直导线和通电线圈周围磁场的方向。
4、了解安培分子电流假说。
问题
电和磁有怎样的联系？
电与磁的联系
磁性：吸引铁质物质的性质
磁极：磁体上磁性最强的区域
有南极（S）与北极（N）
磁体：具有磁性的物质
作用：同极相斥，异极相吸
电荷：存在两种电荷
正电荷与负电荷
作用：同种电荷相互排斥 异种电荷相互吸引
电和磁之间是否存在联系？
电与磁的联系
1820年4月，奥斯特在一次讲课中，他偶然地把导线放置在一个指南针的上方，通电时磁针转动了
磁场

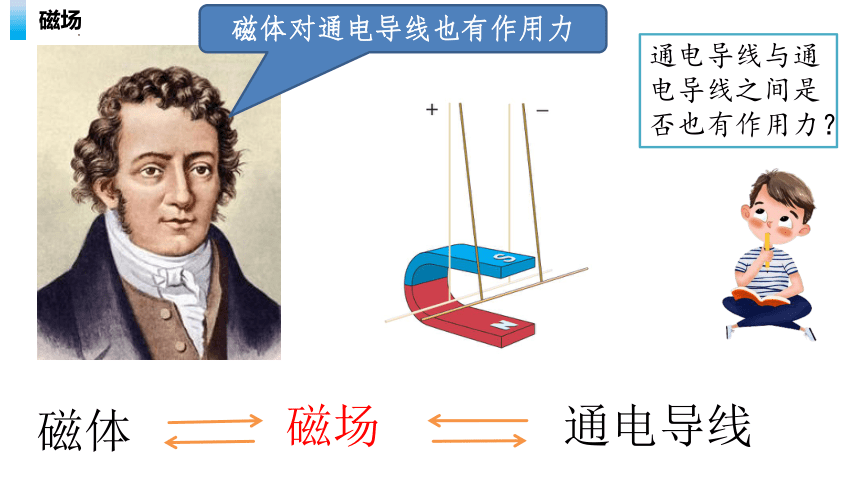

磁体对通电导线也有作用力
通电导线与通电导线之间是否也有作用力？
磁体
通电导线
磁场
磁场
磁体周围存在磁场
（客观存在）
磁体与磁体、磁体与通电导线、通电导线与通电导线间相互作用通过磁场发生
磁体
磁体
磁场

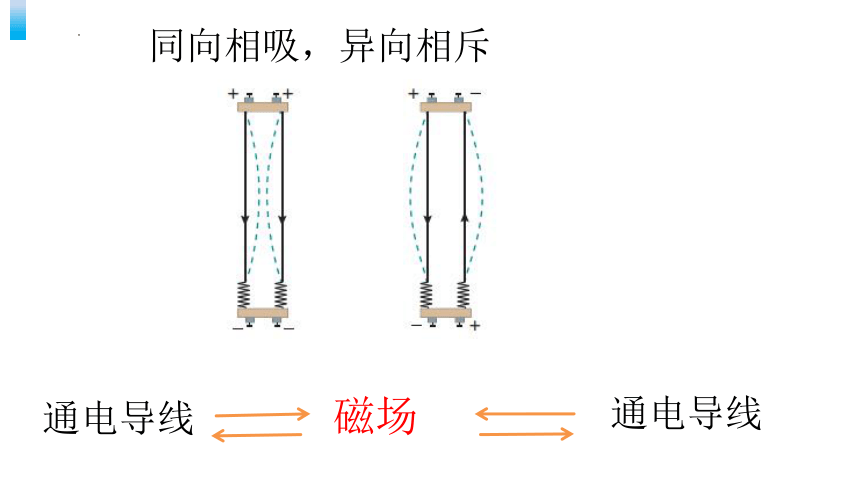

同向相吸，异向相斥
通电导线
通电导线
磁场
磁感线
磁感线越密的地方磁场越强
磁感线
小磁针静止时 N 极所指的方向规定为该点磁场的方向。
画出一些曲线，使曲线上每一点的切线方向都跟这点磁场的方向一致， 这样的曲线就叫作磁感线。
二、磁感线
1.磁感线是假想的曲线；
2.磁场中的任何一条磁感线都是闭合曲线，磁体外部由N极到S极，内部由S极到N极；
4.磁感线的疏密表示磁场的强弱；
3.磁感线不相交、不相切；
5.磁感线上每一点的切线方向即为该点的磁场的方向。
安培定则
安培定则（右手螺旋定则） ：
用右手握住导线，让伸直的拇指所指的方向与电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向.
I
磁感线——环形电流
纵截面图
磁感线——通电螺线管
四、拓展
（1）地磁场的N极在地球南极附近，S极在地球北极附近。
（2）地磁场的方向在南半球斜向上，在北半球斜向下，与地表面并不平行。
地磁场
常见磁场
①直线电流的磁场
②通电螺线管的磁场
③环形电流的磁场
四、拓展
1.分子电流假说：任何物质的分子中都存在环形电流——分子电流，分子电流使每个分子都成为一个微小的磁体。
2.安培分子电流假说对一些磁现象的解释：
未被磁化的铁棒
磁化后的铁棒
B
2.如图所示为某磁场中的磁感线。则(　　)
A.a处磁场比b处磁场强
B.a处磁场比b处磁场弱
C.a、b两点磁场方向相同
D.a、b两点处在同一条且不闭合的磁感线上
2.通电螺线管内有一仅在磁场力作用下静止的小磁针,小磁针指向如图所示,则(　　)
A.螺线管的P端为N极,a接电源的正极
B.螺线管的P端为N极,a接电源的负极
C.螺线管的P端为S极,a接电源的正极
D.螺线管的P端为S极,a接电源的负极
[例2] 如图所示,当开关S闭合后,小磁针处在通电电流的磁场中的位置正确的是(　　)
小试牛刀
图中能正确表示通电导线周围磁场或条形磁铁周围磁场的是
( )
A. B.
C. D.
A
课堂小结知识框架
