资源简介

(共30张PPT)
第2节 电 路
第3章 简单电路
逐点
导讲练
课堂小结
作业提升
学习目标

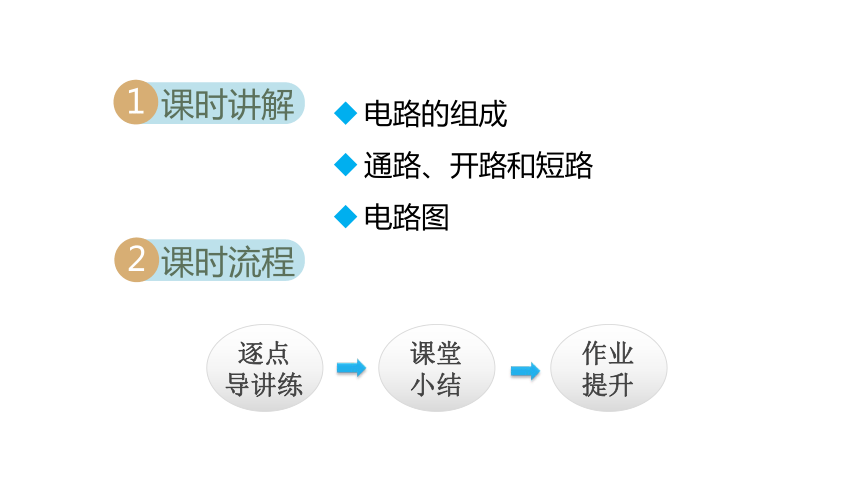

课时讲解
1
课时流程
2
电路的组成
通路、开路和短路
电路图
知识点
电路的组成
知1－讲
感悟新知
1

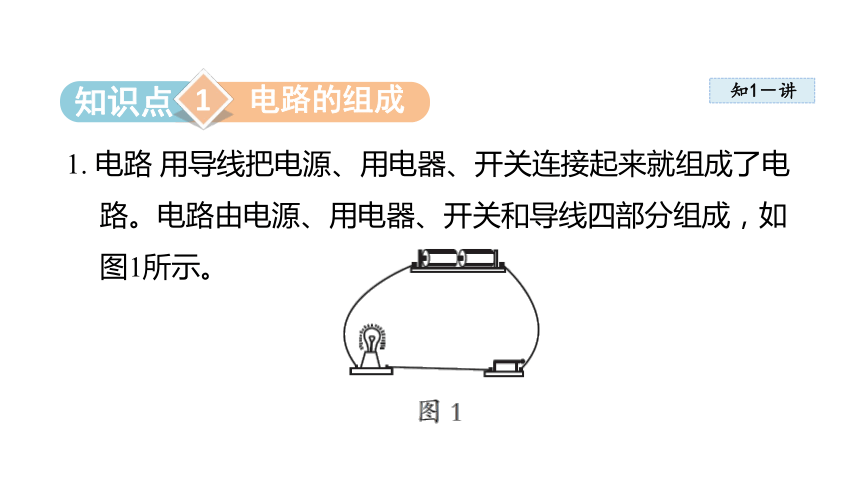

1. 电路 用导线把电源、用电器、开关连接起来就组成了电路。电路由电源、用电器、开关和导线四部分组成，如图1所示。
知1－讲
感悟新知

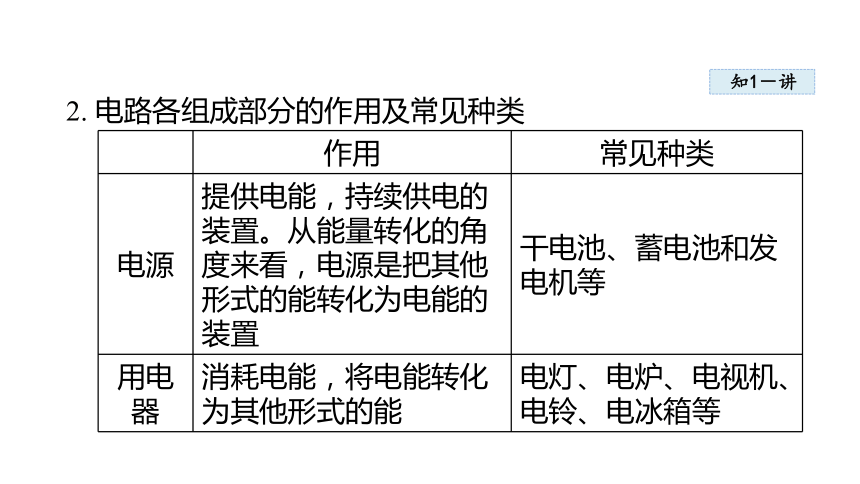

2. 电路各组成部分的作用及常见种类
作用 常见种类
电源 提供电能，持续供电的装置。从能量转化的角度来看，电源是把其他形式的能转化为电能的装置 干电池、蓄电池和发电机等
用电器 消耗电能，将电能转化为其他形式的能 电灯、电炉、电视机、电铃、电冰箱等
知1－讲
感悟新知

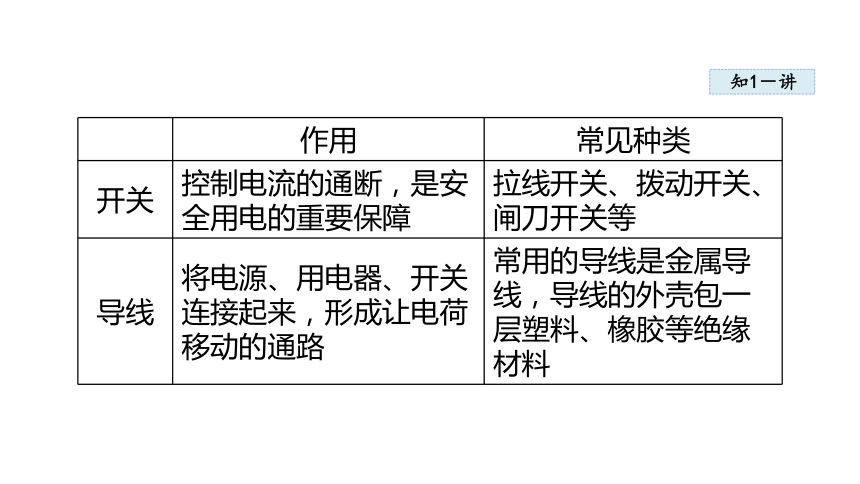

作用 常见种类
开关 控制电流的通断，是安全用电的重要保障 拉线开关、拨动开关、闸刀开关等
导线 将电源、用电器、开关连接起来，形成让电荷移动的通路 常用的导线是金属导线，导线的外壳包一层塑料、橡胶等绝缘材料
知1－讲
感悟新知

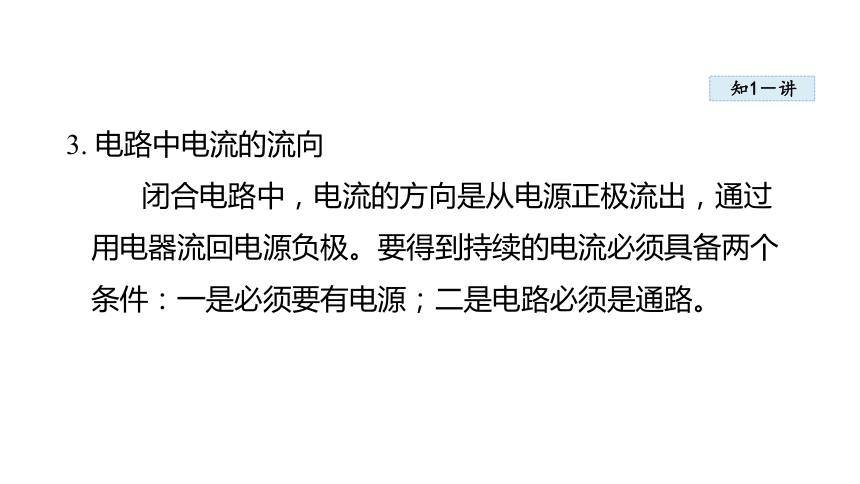

3. 电路中电流的流向
闭合电路中，电流的方向是从电源正极流出，通过用电器流回电源负极。要得到持续的电流必须具备两个条件：一是必须要有电源；二是电路必须是通路。
知1－讲
感悟新知

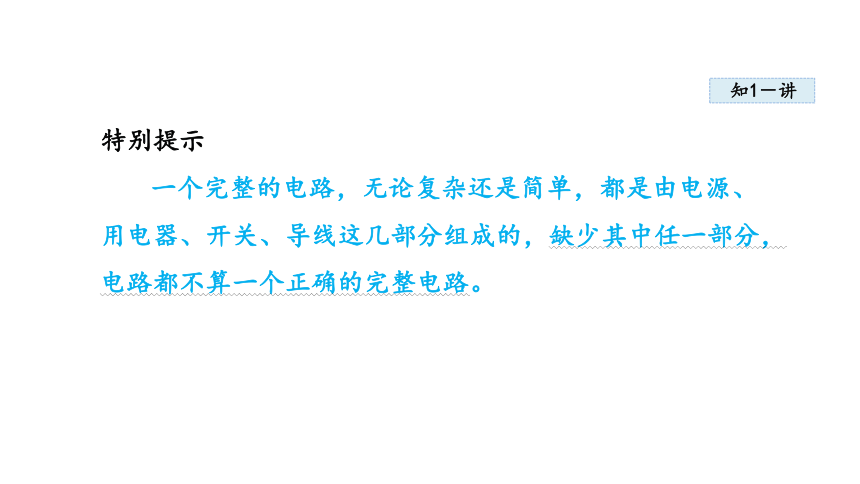

特别提示
一个完整的电路，无论复杂还是简单，都是由电源、用电器、开关、导线这几部分组成的，缺少其中任一部分，电路都不算一个正确的完整电路。
知1－讲
感悟新知

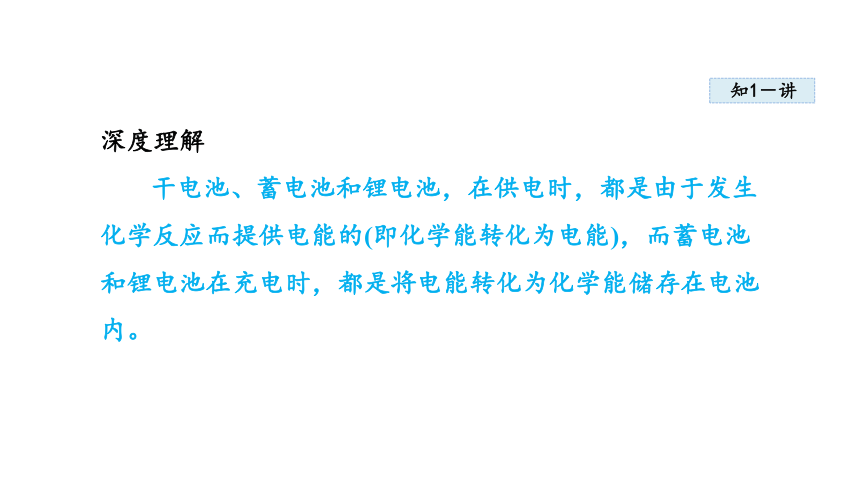

深度理解
干电池、蓄电池和锂电池，在供电时，都是由于发生化学反应而提供电能的(即化学能转化为电能)，而蓄电池和锂电池在充电时，都是将电能转化为化学能储存在电池内。
感悟新知
知1－练

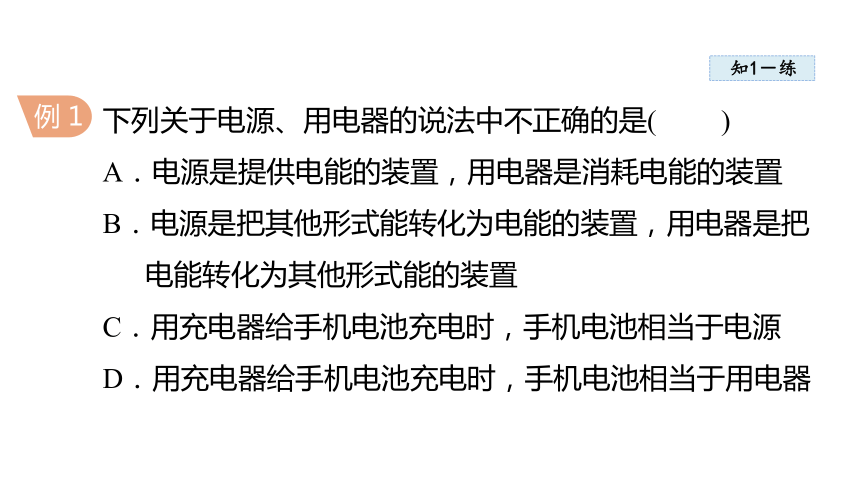

下列关于电源、用电器的说法中不正确的是( )
A．电源是提供电能的装置，用电器是消耗电能的装置
B．电源是把其他形式能转化为电能的装置，用电器是把电能转化为其他形式能的装置
C．用充电器给手机电池充电时，手机电池相当于电源
D．用充电器给手机电池充电时，手机电池相当于用电器
例 1
感悟新知
知1－练
答案：C

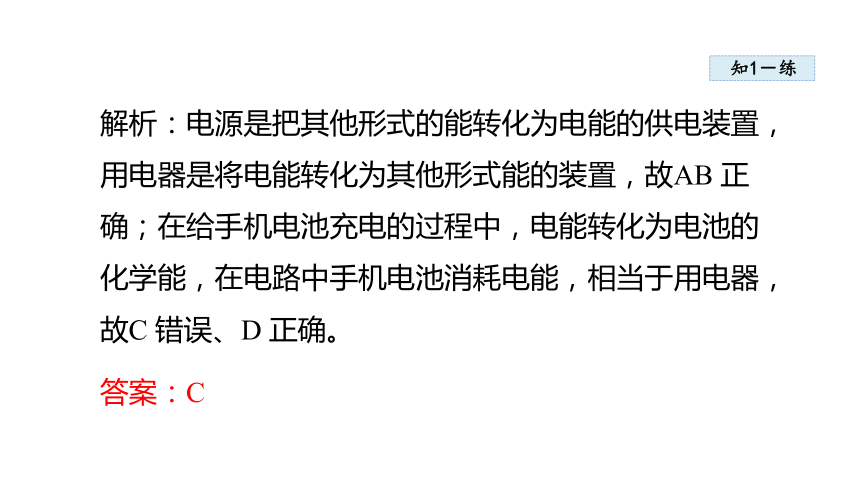

解析：电源是把其他形式的能转化为电能的供电装置，用电器是将电能转化为其他形式能的装置，故AB 正确；在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，相当于用电器，故C 错误、D 正确。
感悟新知
知1－练

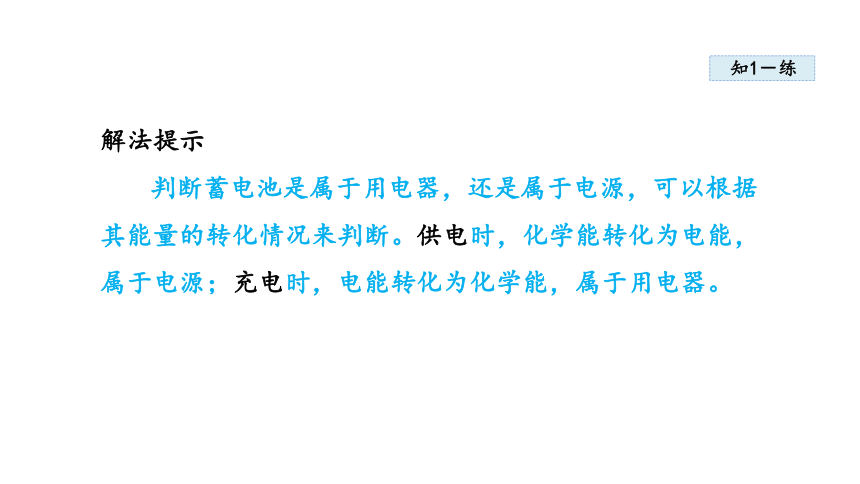

解法提示
判断蓄电池是属于用电器，还是属于电源，可以根据其能量的转化情况来判断。供电时，化学能转化为电能，属于电源；充电时，电能转化为化学能，属于用电器。
知识点
通路、开路和短路
知2－讲
感悟新知
2

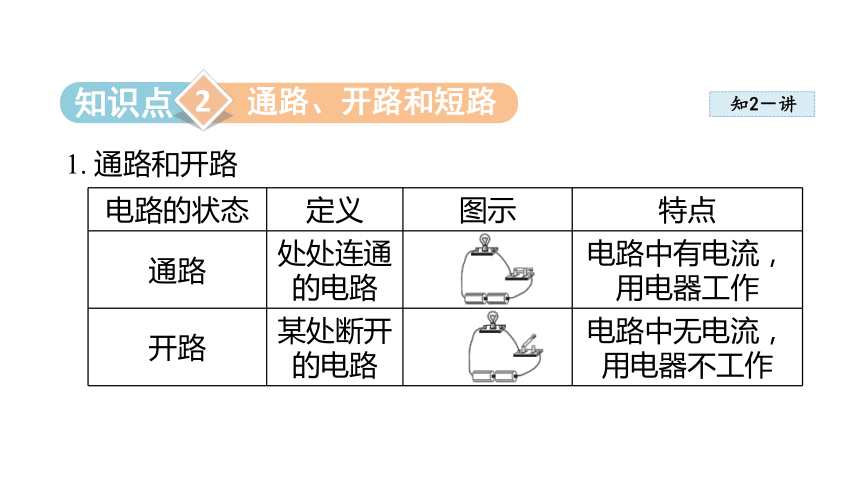

1. 通路和开路
电路的状态 定义 图示 特点
通路 处处连通的电路 电路中有电流，用电器工作
开路 某处断开的电路 电路中无电流，用电器不工作
知2－讲
感悟新知
2. 短路 短路分为电源短路和部分用电器短路。
(1)电源短路：导线不通过用电器而直接跟电源两极连接起来。
(2)部分用电器短路：电路中有多个用电器时，把其中某一部分用电器两端直接用导线连接起来。
3. 电路的两种故障 开路和短路。
知2－讲
感悟新知
知识图解
1.电源短路：
2.部分用电器短路：
感悟新知
知2－练
如图4 所示的四个电路中，正确的是_______；其中， _______图已经出现电源短路； _______图只要闭合开关，也属于电源短路，这时很容易将_______(填“ 电源”或“ 用电器”)烧坏。
例2
C
B
A
电源
感悟新知
知2－练
解析：最简单的完整的电路包含电源、开关、用电器和导线，只有C 图属于正确的完整的电路。电源短路时，没有电流流过用电器，用电器没有被烧坏的危险，但是，流过电源的电流非常大，极容易烧坏电源。
感悟新知
知2－练
特别提示
部分用电器短路与电源短路的区别：
若电路中只接有一个用电器，用电器短路即为电源短路，这是不允许的；但如果有两个或两个以上的用电器按一定的方式接入电路，其中一个用电器短路时，该用电器无电流通过而不能工作，而其他用电器还能工作，这便是通常所说的部分用电器短路。
知识点
电路图
知3－讲
感悟新知
3
1. 定义 用电路元件的符号表示电路连接的图。
2. 常见电路元件符号
元件 灯泡 电池 开关 电阻器 电动机
符号
知3－讲
感悟新知
元件 交叉不相连接的导线 交叉相连接的导线 发光二
极管
符号
知3－讲
感悟新知
3. 电路图的作用与特点
(1)电路图是用来表示实际电路连接方式的。
(2)由于电路图用的是各元件符号来表示电路的连接方式，其特点是便于画，便于识图。
知3－讲
感悟新知
4. 画电路图的基本要求
(1)电路元件符号用统一规定的符号。
(2)连线时应横平竖直，呈方形。
(3)各元件符号不要画在拐角处。
(4)线路要连接到位，中间不能有断点。
知3－讲
感悟新知
(5)电路图中各元件符号的位置必须和实物电路的位置一致。
(6)元件做好标注，如S、L 等。
(7)同一电路中涉及多个相同元件，可加下标进行区别，如L1、L2 等。
知3－讲
感悟新知
特别提醒
1.对电路图应做到“三会”：
(1)根据实物电路会画电路图；
(2)根据电路图会连接实物电路；
(3)根据文字描述电路的连接和控制情况会画电路图或连接实物电路。
2.在实物电路的连接中，则要注意：
(1)导线一定要连接到元件的接线柱上；
(2)导线不能有交叉。
感悟新知
知3－练
[常州期中]壁挂式拿起即亮手电筒的实物及结
构示意图如图5 所示，
手电筒插入基
座不亮，拔离
即亮。该手电
筒的工作电路
图是图6 中的
( )
例 3
感悟新知
知3－练
解析：由实物图可知，手电筒利用两节干电池串联为一个小灯泡提供电能，其中外壳相当于导线，手电筒插入基座不亮，拔离即亮，说明塑料基座起到开关的作用，位于两节干电池之间，且电路中无其他开关，所以C 正确。
答案：C
感悟新知
知3－练
易错提醒
根据实物电路画电路图，常常是因为电路图结构顺序与实物电路不一致而出现错误。
根据实物电路画电路图的基本方法是先替换后整理法，即先用规定的符号替换实物电路中的实物，再用导线将元件连接起来。
感悟新知
知3－练
根据如图7 所示电路，请用笔画线表示导线连接相应的实物电路。
例 4
感悟新知
知3－练
解析：对照电路图连接实物电路，应按照顺序，沿电流的路径，用笔画线代替导线，依次连接图中每一个元件即可。
解：如图8 所示。
感悟新知
知3－练
教你一招
连接实物电路的技巧与要求：
1. 按顺序接线，可以从电源正极开始依次接线，也可以从电源负极开始依次接线。
2.导线必须接在电学元件的接线柱上，导线不得交叉，不得出现“T”字形接线。
3.只有当电流从元件的一个接线柱流入，从另一个接线柱流出时，元件才有电流通过而工作。
电 路
通路
组成
电路
表示
电路图
状态
开路
短路
