(共23张PPT)
第5章第2节 我们一起来制造
第1课时 金属制品的制造

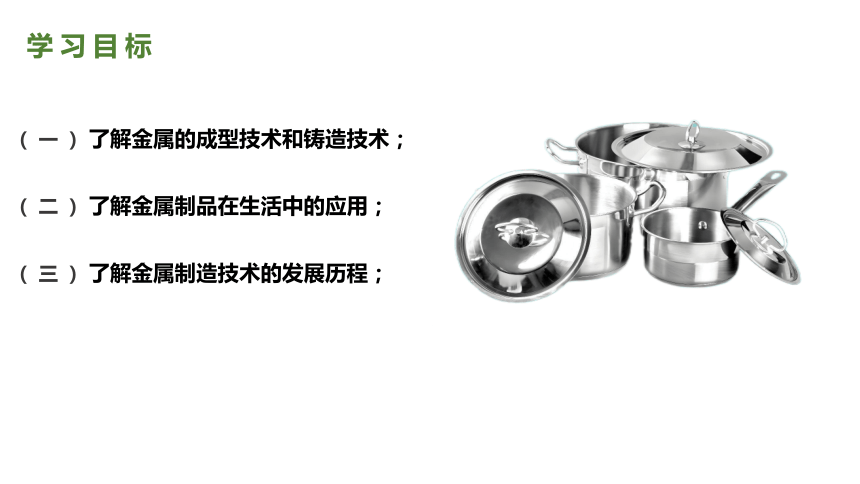

学习目标
(一)了解金属的成型技术和铸造技术;
(三)了解金属制造技术的发展历程;
(二)了解金属制品在生活中的应用;

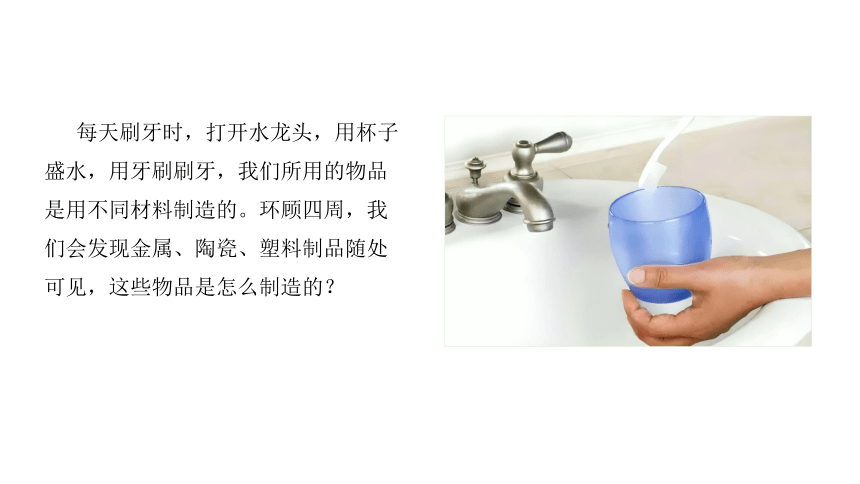

每天刷牙时,打开水龙头,用杯子盛水,用牙刷刷牙,我们所用的物品是用不同材料制造的。环顾四周,我们会发现金属、陶瓷、塑料制品随处可见,这些物品是怎么制造的?

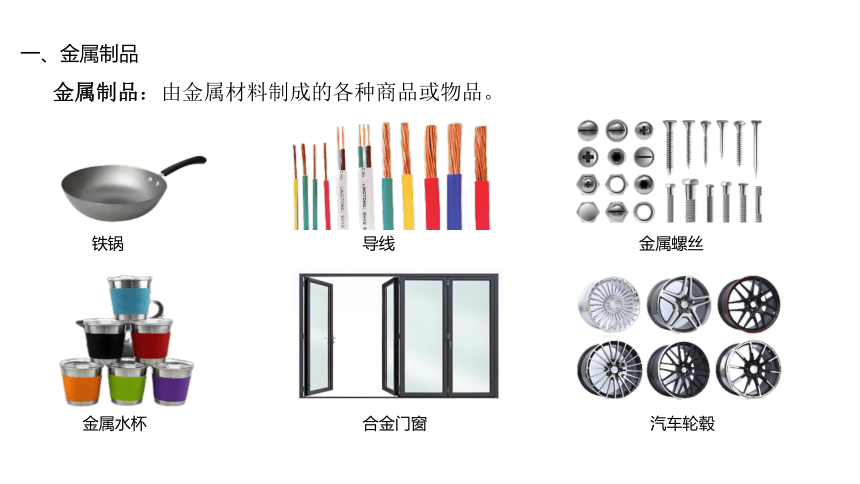

一、金属制品
金属制品:由金属材料制成的各种商品或物品。
铁锅
导线
金属螺丝
金属水杯
合金门窗
汽车轮毂

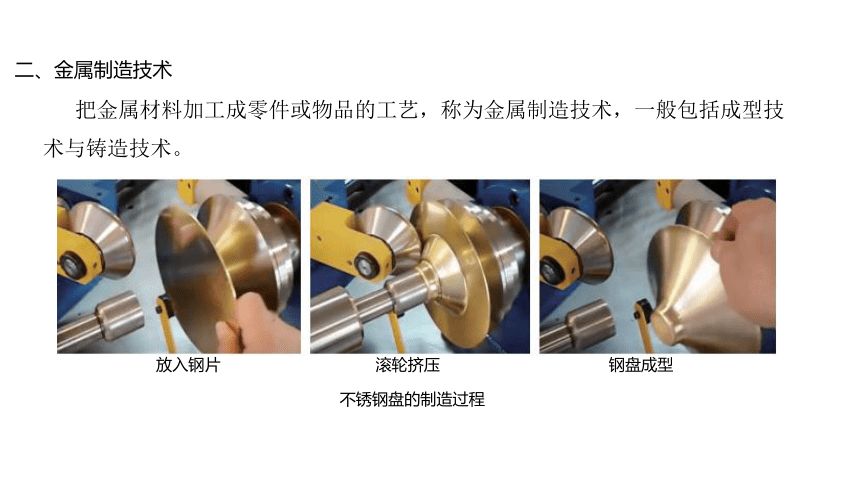

二、金属制造技术
把金属材料加工成零件或物品的工艺,称为金属制造技术,一般包括成型技术与铸造技术。
不锈钢盘的制造过程
放入钢片
滚轮挤压
钢盘成型

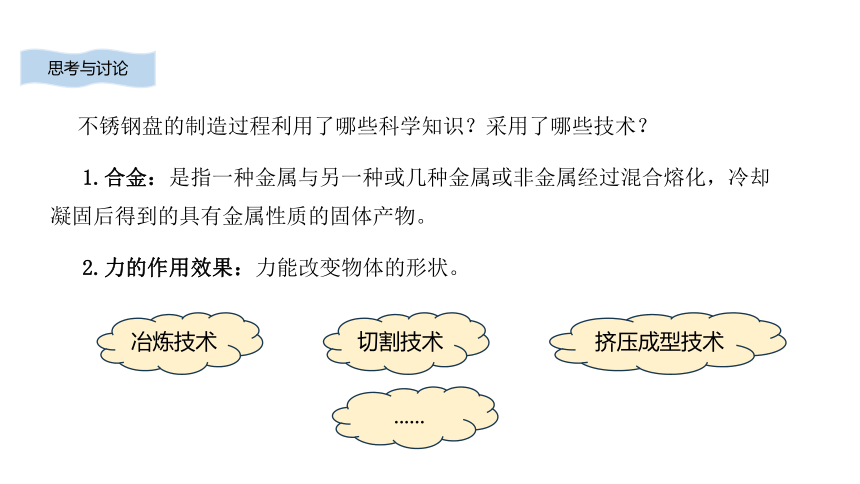

思考与讨论
不锈钢盘的制造过程利用了哪些科学知识?采用了哪些技术?
1.合金:是指一种金属与另一种或几种金属或非金属经过混合熔化,冷却凝固后得到的具有金属性质的固体产物。
2.力的作用效果:力能改变物体的形状。
冶炼技术
切割技术
挤压成型技术
......

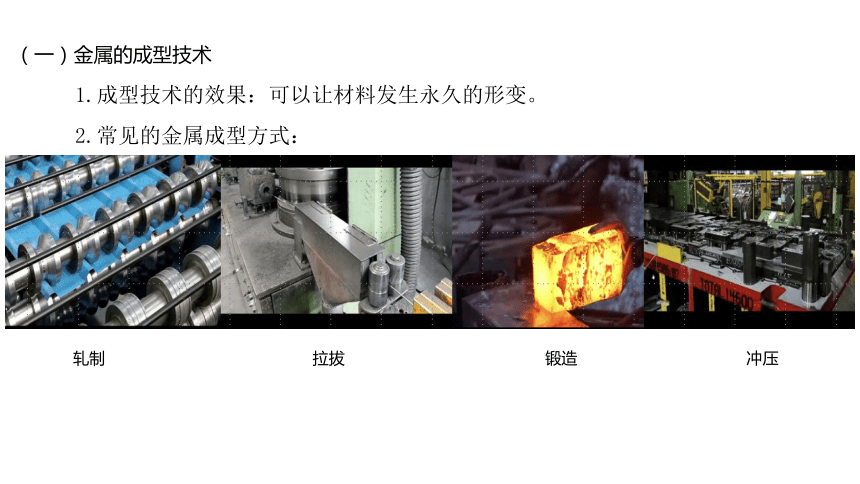

(一)金属的成型技术
1.成型技术的效果:可以让材料发生永久的形变。
2.常见的金属成型方式:
轧制
拉拔
锻造
冲压

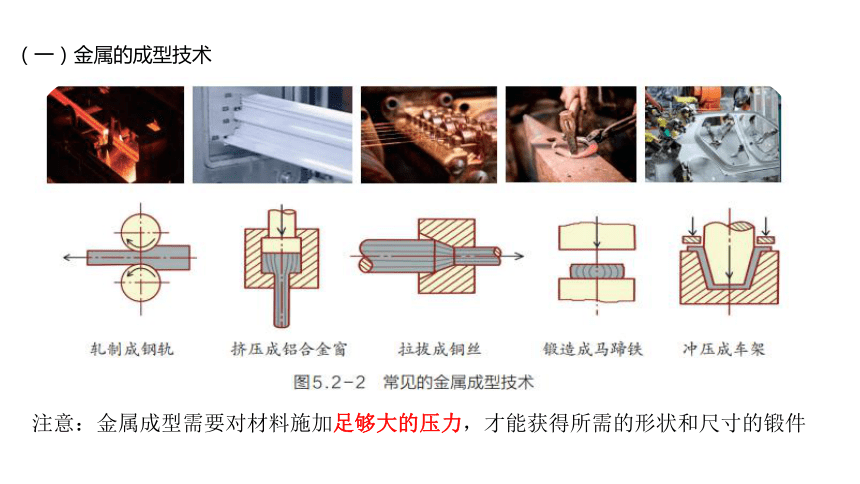

(一)金属的成型技术
注意:金属成型需要对材料施加足够大的压力,才能获得所需的形状和尺寸的锻件

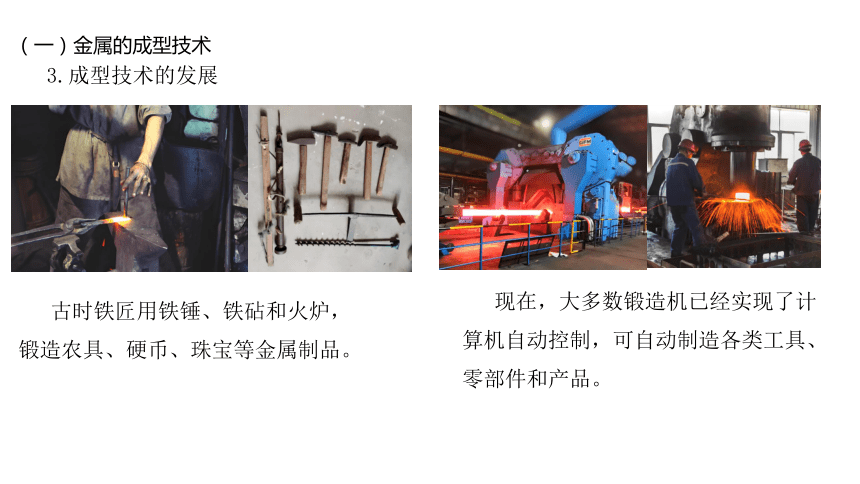

3.成型技术的发展
古时铁匠用铁锤、铁砧和火炉,锻造农具、硬币、珠宝等金属制品。
现在,大多数锻造机已经实现了计算机自动控制,可自动制造各类工具、零部件和产品。
(一)金属的成型技术
科学拓展——手撕钢
你见过薄如蝉翼,厚度只有普通A4纸的四分之一的钢吗?
你见过用手能轻易撕开,价格堪比黄金的钢吗?
你见过反复折叠40多万次都不变形的钢吗?
我国突破技术封锁,成功轧制出厚度为0.015mm的手撕钢,打破了全球手撕钢领域的最薄记录!
手撕钢
科学拓展——手撕钢
手撕钢的学名叫不锈钢箔材,薄到可以用手轻易撕开,厚度只有 A4 纸的四分之一。“手撕钢”被誉为钢铁工业“皇冠上的明珠”,广泛应用在航空航天、精密仪器等高端设备制造行业。
(二)金属的铸造技术
(1)铸造技术:
将液态金属注入模具,待金属凝固,再移除模具得到所需产品的制造技术。
(2)常见的金属铸造技术:
(二)金属的铸造技术
砂型铸造
低压铸造
离心铸造
将液态金属注入模具,待金属凝固,再移除模具得到所需产品。
金属铸造技术是最古老的材料加工方法之一,它能够以较低的成本完成复杂构件的加工。
金属铸造,已有约6000年的历史,我国约在公元前1700~前1000年已进入青铜铸件的全盛期,工艺上已达到相当高的水平。
古代铸造工艺代表产品:
商代司母戊鼎
战国时代曾侯乙尊盘
(二)金属的铸造技术
随着技术发展与工业数字化、智能化 进程的加快,我国陆续生产出超大型智能压铸单元,引领一体化压铸产业的发展和技术进步,推动了汽车压铸零部件向大型化、集成化发展。
(3)铸造技术的发展
三、金属对生活的影响
金属材料不仅可以用于建筑、机械、制造和电信领域,而且还创造出家用电器、航天配件和精密仪器等,为人们的社会生活提供了丰富的选择和便利。金属制品无处不在,人们已离不开金属制品。
三、金属对生活的影响
金属材料的生产和使用过程中,会向环境排放大量的烟雾废气、废液、粉尘、矿渣等污染物,还会产生噪声污染、振动污染、化学污染、放射性物质污染、光污染等,这些污染会给生物、环境造成危害。
废旧金属的回收利用,是提高资源利用率、保护环境、建立资源节约型经济和社会的重要途径之一,同时也是实施可持续发展战略和转变经济增长方式的必然要求。
三、金属对生活的影响
练一练
1.常见的金属导线包括铝导线、铜导线,特殊应用场合还可能采用钢导线、金导线和银导线。导线在生产中一般采用的成型技术是( )
A.轧制成型 B.挤压成型 C.拉拔成型 D.锻造成型
C
练一练
2.下列哪种金属制造技术适用于生产复杂形状的金属零件?( )
A.锻造 B.铸造 C.挤压 D.冲压
3.如图所示是同学们常用的学校餐厅常用的不锈钢餐盘,要求快速加工一次成型,应该选择( )
A.焊接工艺 B.锻造工艺 C.冲压工艺 D.铸造工艺
B
C
忆一忆
今天学到了什么?
1. 金属制品:由金属材料制成的各种商品或物品。
2. 把金属材料加工成零件或物品的工艺,称为金属制造技术,一般包括成型技术与铸造技术。
3.成型技术有轧制、挤压、拉拔、锻造等方式。
4. 铸造技术是将液态金属注入模具,待金属凝固,再移除模具得到所需产品的制造技术,常见的铸造技术有砂型铸造、低压铸造、离心铸造。
板书
5.2我们一起来制造(一)
——金属制品的制造
金属制造技术
成型技术
铸造技术
轧制
挤压
拉拔
锻造
砂型铸造
低压铸造
离心铸造
