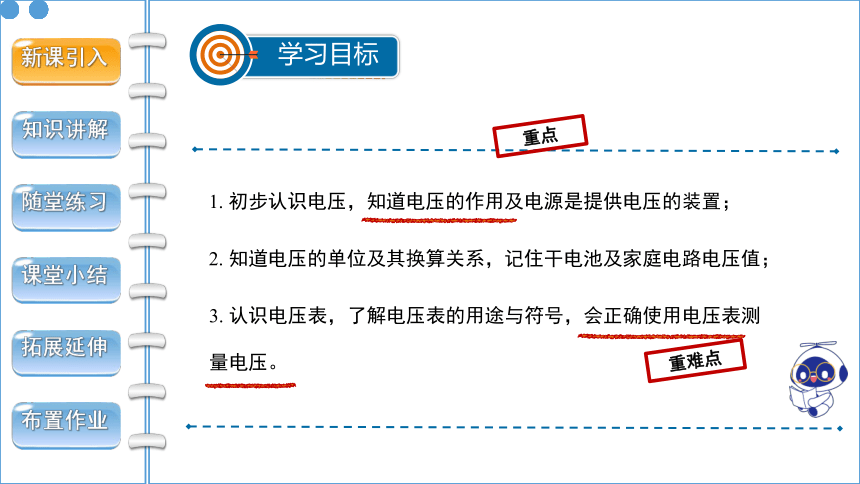

1. 初步认识电压，知道电压的作用及电源是提供电压的装置；
2. 知道电压的单位及其换算关系，记住干电池及家庭电路电压值；
学习目标
3. 认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压。
知识讲解
新课引入
随堂练习
课堂小结
拓展延伸
布置作业
重难点
重点
复习回顾
知识讲解
复习回顾
随堂练习
课堂小结
拓展延伸
布置作业

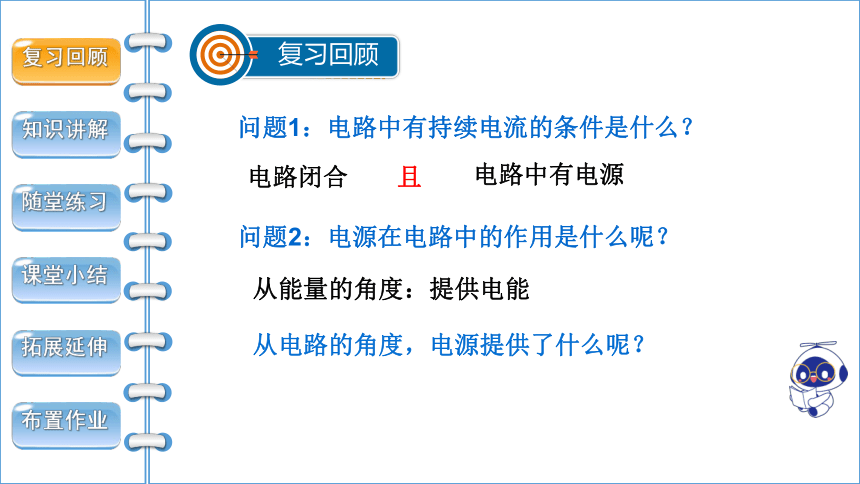

　问题1：电路中有持续电流的条件是什么？
电路闭合
电路中有电源
　问题2：电源在电路中的作用是什么呢？
从能量的角度：提供电能
从电路的角度，电源提供了什么呢？
且
知识讲解
新课引入
随堂练习
课堂小结
拓展延伸
布置作业

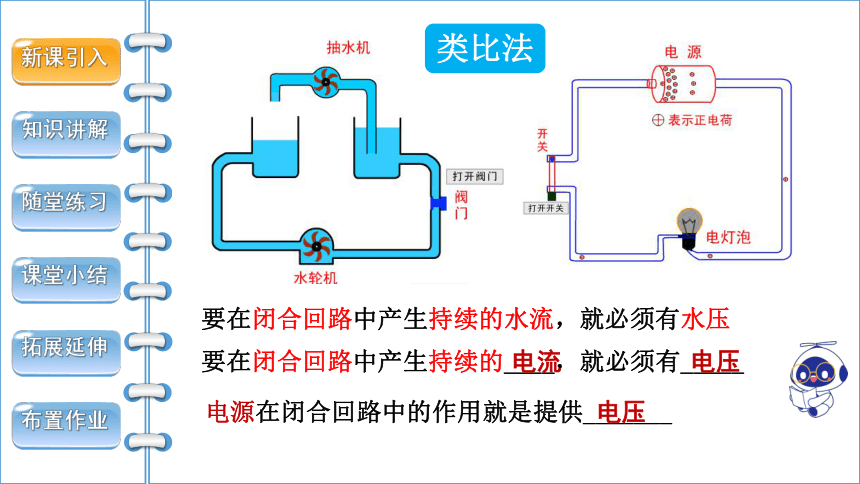

要在闭合回路中产生持续的水流，就必须有水压
要在闭合回路中产生持续的____，就必须有_____
电流
电压
电源在闭合回路中的作用就是提供_______
电压
类比法
知识讲解
新课引入
随堂练习
课堂小结
拓展延伸
布置作业
　　要让一段电路中有电流，它的两端就要有电压。
　　电源的作用就是给用电器两端提供电压。
（U）

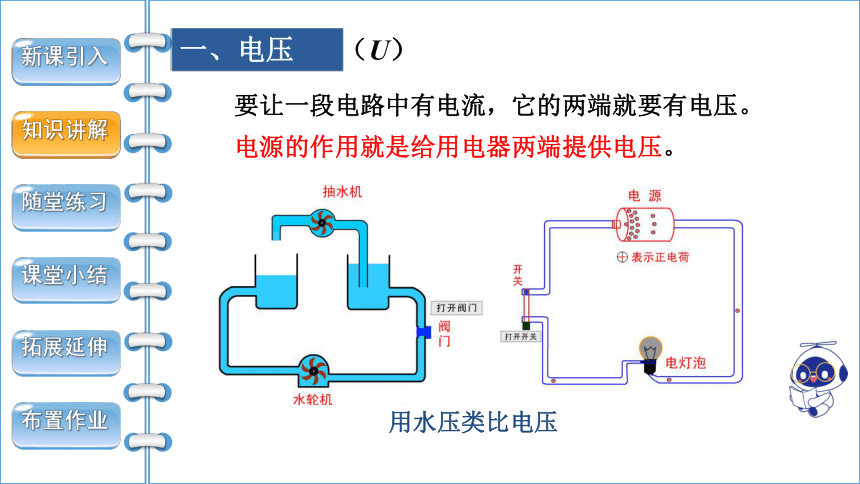

用水压类比电压
一、电压
知识讲解
新课引入
知识讲解
新课引入
随堂练习
课堂小结
拓展延伸
布置作业
灯泡能持续发光，
是因为有电荷不断地流过灯泡；
电吹风能持续吹风，
是因为有电荷不断地流过电吹风；

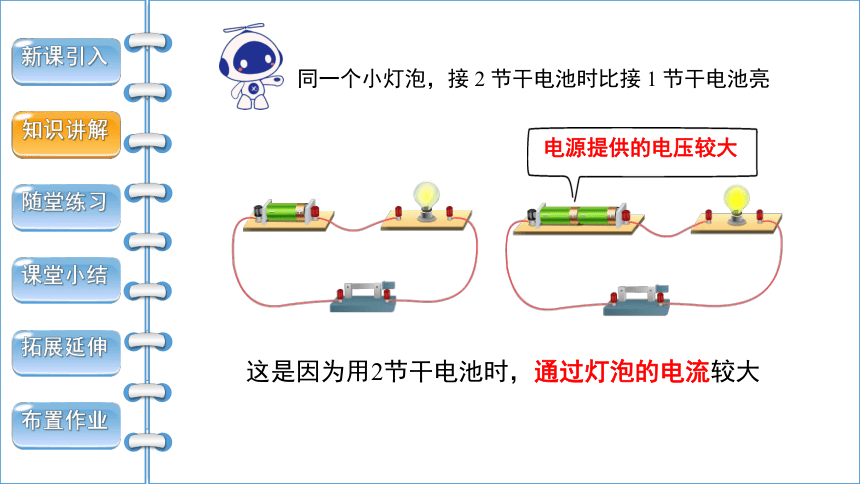

同一个小灯泡，接 2 节干电池时比接 1 节干电池亮
提示：
不能把电池的两端
用导线直接连在一起。
这是因为用2节干电池时，通过灯泡的电流较大
电源提供的电压较大
知识讲解
新课引入
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压

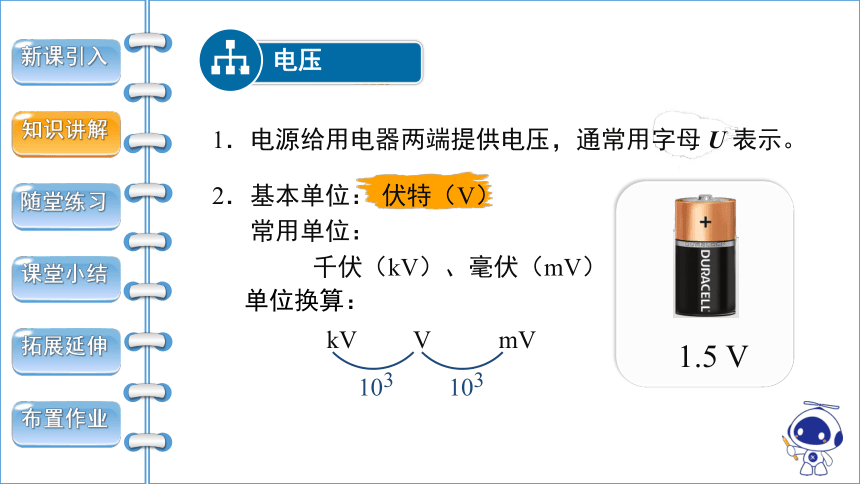

1．电源给用电器两端提供电压，通常用字母 U 表示。
2．基本单位： 伏特（V）
常用单位：
千伏（kV）、毫伏（mV）
单位换算：
kV
V
mV
103
103
1.5 V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业

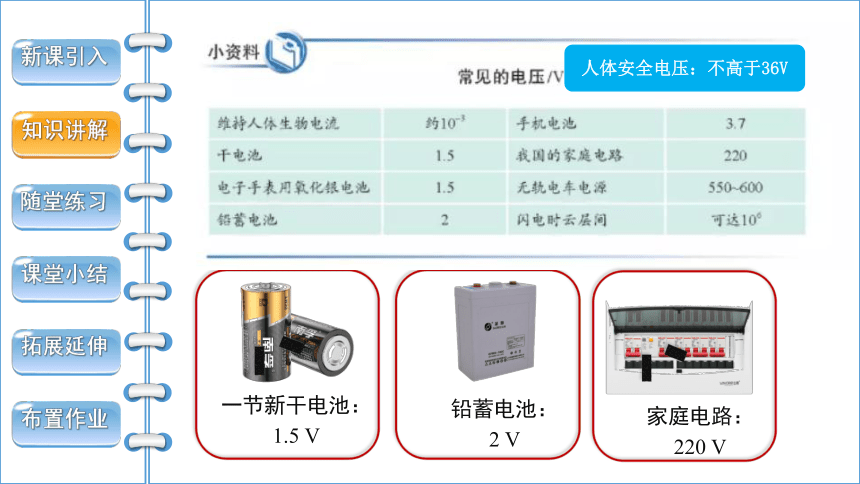

一节新干电池：
1.5 V
铅蓄电池：
2 V
人体安全电压：不高于36V
家庭电路：
220 V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
水果电池
量程 分度值
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
L1
L2
S
“负”接线柱
“正”接线柱
I
正进负出
0.5 V
0.1 V
I
0 ～ 15 V
0 ～ 3 V

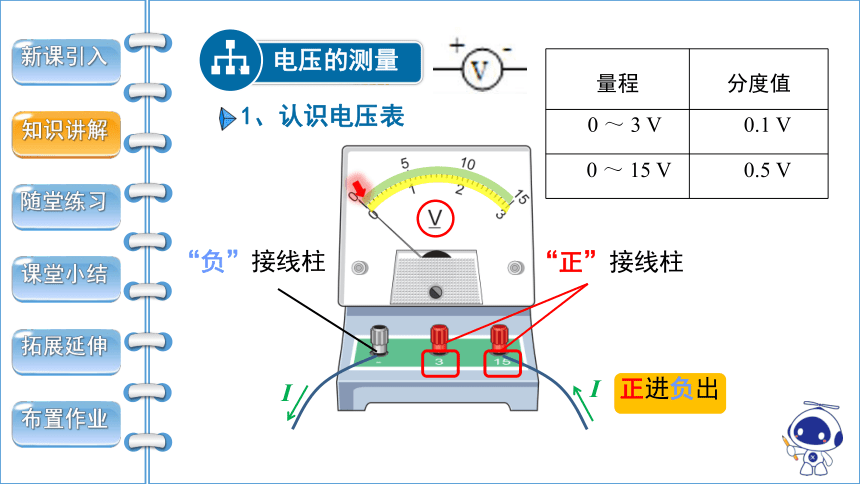

1、认识电压表
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
L1
L2
S
1、认识电压表

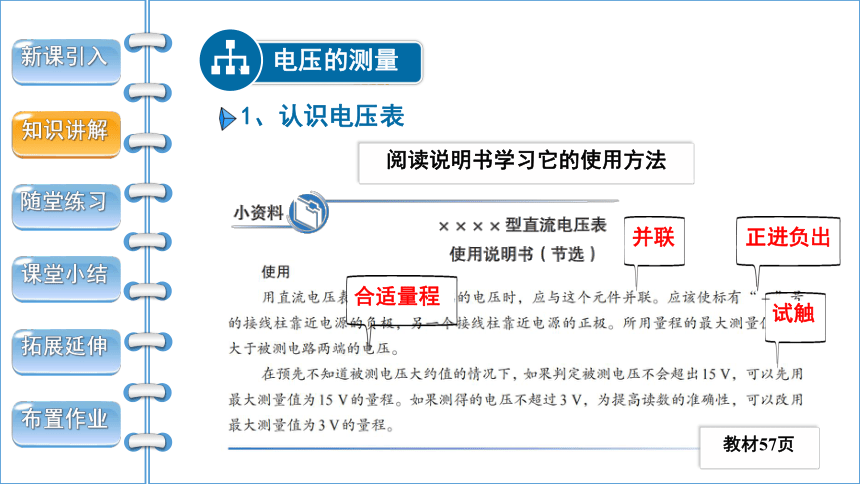

阅读说明书学习它的使用方法
教材57页
并联
正进负出
合适量程
试触
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量

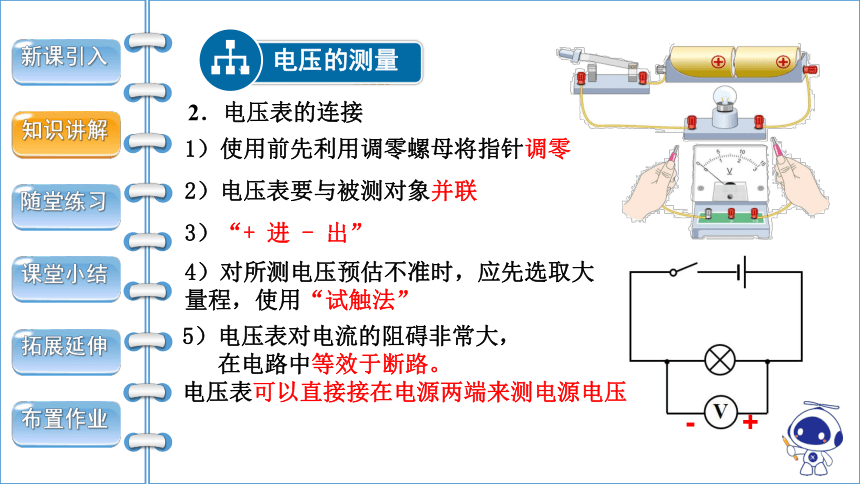

2．电压表的连接
1）使用前先利用调零螺母将指针调零
2）电压表要与被测对象并联
3）“+ 进 - 出”
+
-
5）电压表对电流的阻碍非常大，
在电路中等效于断路。
电压表可以直接接在电源两端来测电源电压
4）对所测电压预估不准时，应先选取大量程，使用“试触法”
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——1.使用前调零
调零螺母
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——2.使用时
电压表在电路中相当于断路
和被测用电器并联
1
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——2.使用时
让电流从“＋”接线柱流进，从“－”接线柱流出
2
正负接线柱接反，指针反偏，
无法读数，容易损坏电压表
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——2.使用时
让电流从“＋”线柱流进，从“－”接线柱流出
2
盐水电池
正极
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——2.使用时
选择适当量程
3
被测电压较小，指针偏转角度过小，读数不够精确，应改用更小量程
被测电压超过电压表的最大量程，无法读数，可能损坏电压表，应改用更大量程
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的使用——注意事项
可以直接连到电源的两极，此时测量电源两端电压
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
3. 电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。（不需要估读）
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
电压的测量
电压表的读数
量程 分度值
0 ～ 3 V 0.1 V
0 ～ 15 V 0.5 V
1V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
请读数
2V
12.5V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
用电压表测量电压
实验一:测量一节干电池、两节干电池的电压
实验二:测量闭合电路中电源的电压和小灯泡的电压
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
用电压表测量电压
测量电源两端的电压
1
3V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
用电压表测量电压
测量灯泡两端的电压
3
3V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
用电压表测量电压
测量开关两端的电压
2
0V
知识讲解
随堂练习
课堂小结
新课引入
拓展延伸
布置作业
用电压表测量电压
测量电源两端的电压
1
测量开关两端的电压
2
测量灯泡两端的电压
3
在只有一个用电器的电路中，
用电器两端的电压与电源两端的电压相等。
3V
3V
0V
随堂练习
知识讲解
课堂小结
新课引入
拓展延伸
布置作业
判断电压表的测量对象
L1
随堂练习
知识讲解
课堂小结
新课引入
拓展延伸
布置作业
判断电压表的测量对象
L1 和 L2
随堂练习
知识讲解
课堂小结
新课引入
拓展延伸
布置作业
判断电压表的测量对象
L2
L1 和 L2
课堂小结
知识讲解
随堂练习
新课引入
拓展延伸
布置作业
电源提供电压，符号U，单位伏特（V）
单位换算：
1kV =103V
1V =103mV
电压
电压表
电
压
1.使用前调零
2.使用时与被测对象并联
3.正进负出，
4.选择合适量程，
先大后小，并试触
5.可以直接接在电源两端
拓展延伸
知识讲解
随堂练习
新课引入
课堂小结
布置作业
干电池的串并联
2节新干电池串联提供3V的电压，2节新干电池并联
提供1.5V的电压，一般串联使用干电池。
