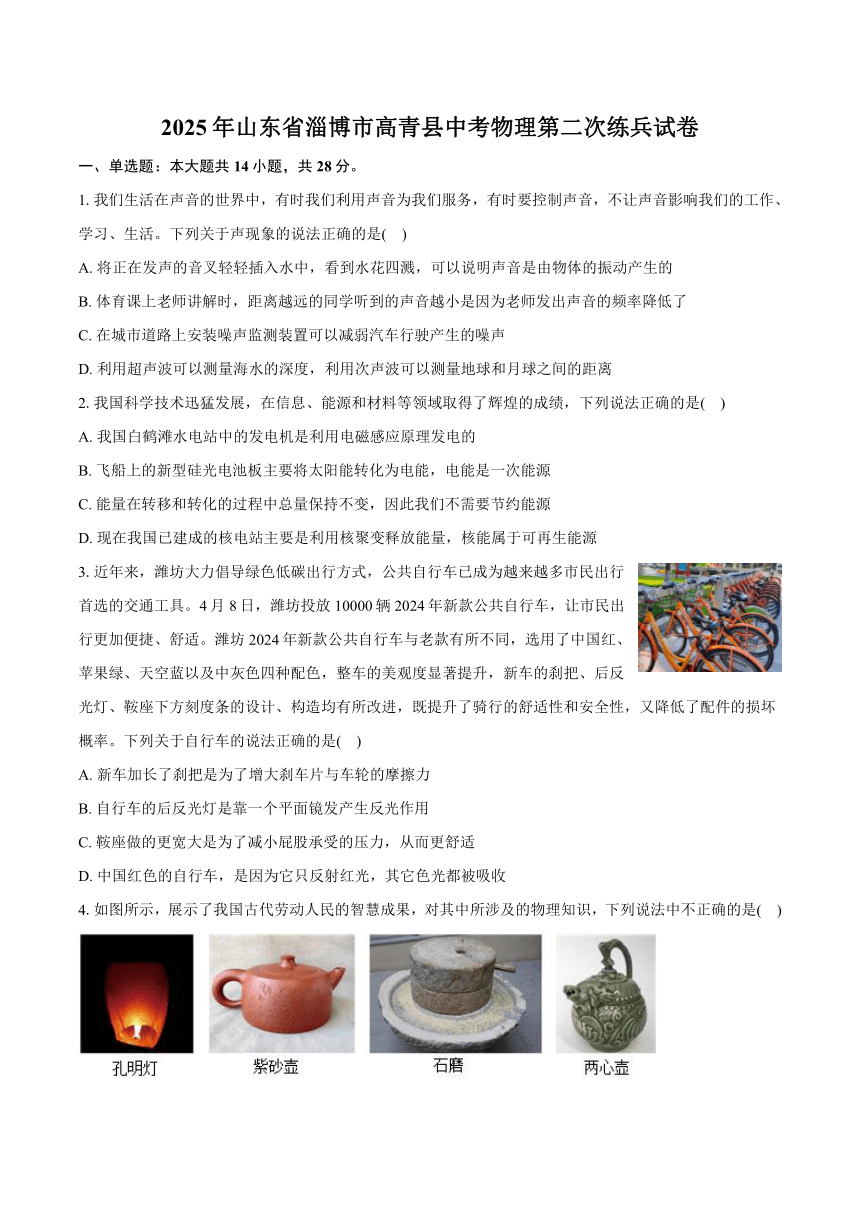

2025年山东省淄博市高青县中考物理第二次练兵试卷
一、单选题：本大题共14小题，共28分。
1.我们生活在声音的世界中，有时我们利用声音为我们服务，有时要控制声音，不让声音影响我们的工作、学习、生活。下列关于声现象的说法正确的是( )
A. 将正在发声的音叉轻轻插入水中，看到水花四溅，可以说明声音是由物体的振动产生的
B. 体育课上老师讲解时，距离越远的同学听到的声音越小是因为老师发出声音的频率降低了
C. 在城市道路上安装噪声监测装置可以减弱汽车行驶产生的噪声
D. 利用超声波可以测量海水的深度，利用次声波可以测量地球和月球之间的距离
2.我国科学技术迅猛发展，在信息、能源和材料等领域取得了辉煌的成绩，下列说法正确的是( )
A. 我国白鹤滩水电站中的发电机是利用电磁感应原理发电的
B. 飞船上的新型硅光电池板主要将太阳能转化为电能，电能是一次能源
C. 能量在转移和转化的过程中总量保持不变，因此我们不需要节约能源
D. 现在我国已建成的核电站主要是利用核聚变释放能量，核能属于可再生能源
3.近年来，潍坊大力倡导绿色低碳出行方式，公共自行车已成为越来越多市民出行首选的交通工具。4月8日，潍坊投放10000辆2024年新款公共自行车，让市民出行更加便捷、舒适。潍坊2024年新款公共自行车与老款有所不同，选用了中国红、苹果绿、天空蓝以及中灰色四种配色，整车的美观度显著提升，新车的刹把、后反光灯、鞍座下方刻度条的设计、构造均有所改进，既提升了骑行的舒适性和安全性，又降低了配件的损坏概率。下列关于自行车的说法正确的是( )
A. 新车加长了刹把是为了增大刹车片与车轮的摩擦力
B. 自行车的后反光灯是靠一个平面镜发产生反光作用
C. 鞍座做的更宽大是为了减小屁股承受的压力，从而更舒适
D. 中国红色的自行车，是因为它只反射红光，其它色光都被吸收
4.如图所示，展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法中不正确的是( )
A. 孔明灯在上升过程中，受到浮力和重力
B. 紫砂壶属于连通器，壶嘴和壶身水面相平
C. 碾谷物的石磨选用厚重的石材，是为了增大石磨对谷物的压强
D. 从两心壶的壶嘴能分别倒出两种不同的液体，利用了连通器的原理
5.如图所示，小明透过平面镜看到了蜡烛的像，下列有关平面镜成像描述，正确的是( )
A. 进入人眼的光是由蜡烛的像发出的
B. 如果将平面镜竖直上移，则像随之上移
C. 如果将图中的平面镜截掉一部分，则蜡烛仍能在剩余的平面镜中成完整的像
D. 如果紧贴平面镜背面放置一块不透明挡板，则蜡烛在平面镜中无法成像
6.如图甲，小明利用水透镜来探究凸透镜的成像规律，通过对水透镜注水成抽水可改变水透镜的厚薄。如图位置所示，光屏上成清晰的像，下列说法错误的是( )
A. 光屏上成倒立、缩小的实像
B. 在图示位置对水透镜抽水，此时模拟的是远视眼的形成原因，用图丙的方法矫正
C. 将图中的蜡烛移动到光具座上30cm刻度线处，若保持光屏不动，对水透镜抽水能在光屏上重新得到一个清晰的像
D. 将一远视镜放在蜡烛和水透镜之间，像变得模糊了，向左移动光屏，能在光屏上重新得到一个清晰的像

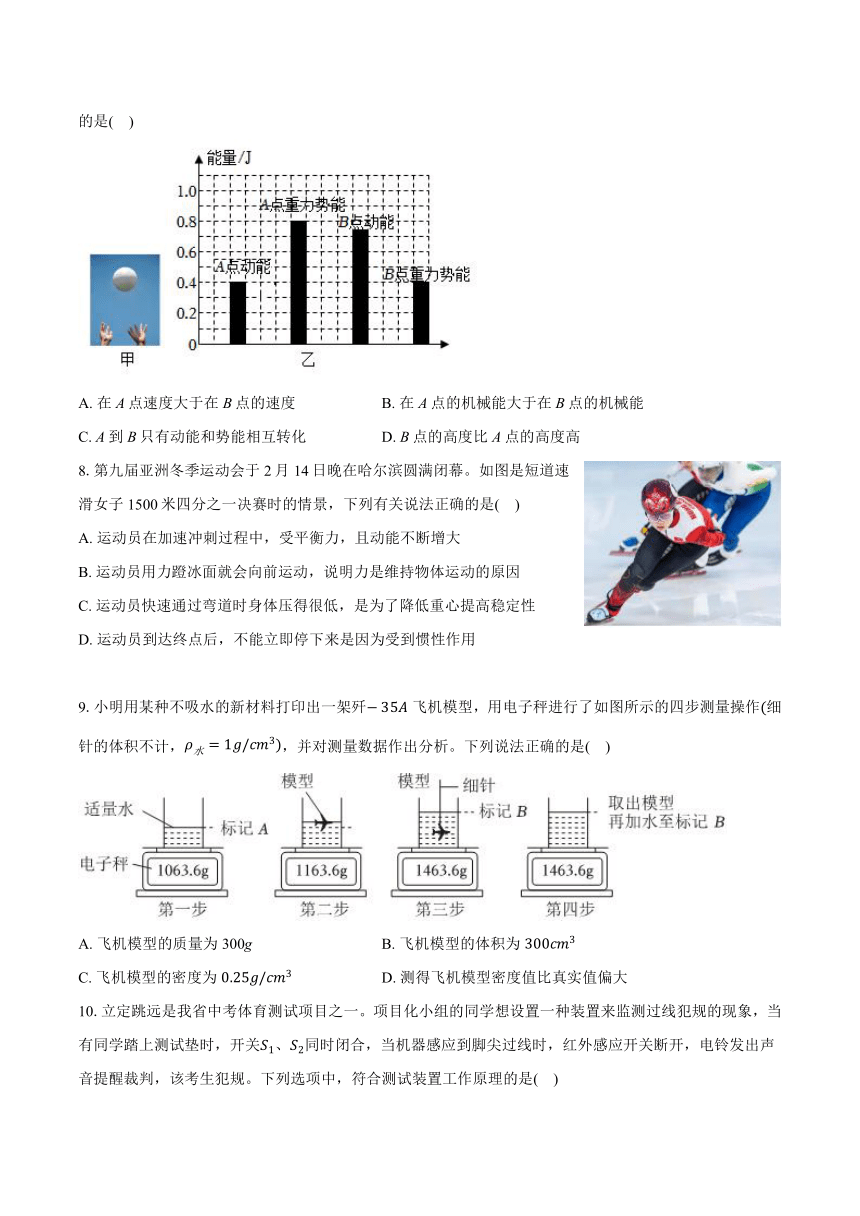

7.如图甲所示，小明竖直向上抛出一个小球，利用传感器记录下小球从抛出到落回地面过程中的A、B两个点的动能和势能大小。小球在A、B两个点的动能和重力势能的大小如图乙所示。则下列关于小球分析正确的是( )
A. 在A点速度大于在B点的速度 B. 在A点的机械能大于在B点的机械能
C. A到B只有动能和势能相互转化 D. B点的高度比A点的高度高
8.第九届亚洲冬季运动会于2月14日晚在哈尔滨圆满闭幕。如图是短道速滑女子1500米四分之一决赛时的情景，下列有关说法正确的是( )
A. 运动员在加速冲刺过程中，受平衡力，且动能不断增大
B. 运动员用力蹬冰面就会向前运动，说明力是维持物体运动的原因
C. 运动员快速通过弯道时身体压得很低，是为了降低重心提高稳定性
D. 运动员到达终点后，不能立即停下来是因为受到惯性作用
9.小明用某种不吸水的新材料打印出一架歼飞机模型，用电子秤进行了如图所示的四步测量操作细针的体积不计，，并对测量数据作出分析。下列说法正确的是( )
A. 飞机模型的质量为300g B. 飞机模型的体积为
C. 飞机模型的密度为 D. 测得飞机模型密度值比真实值偏大

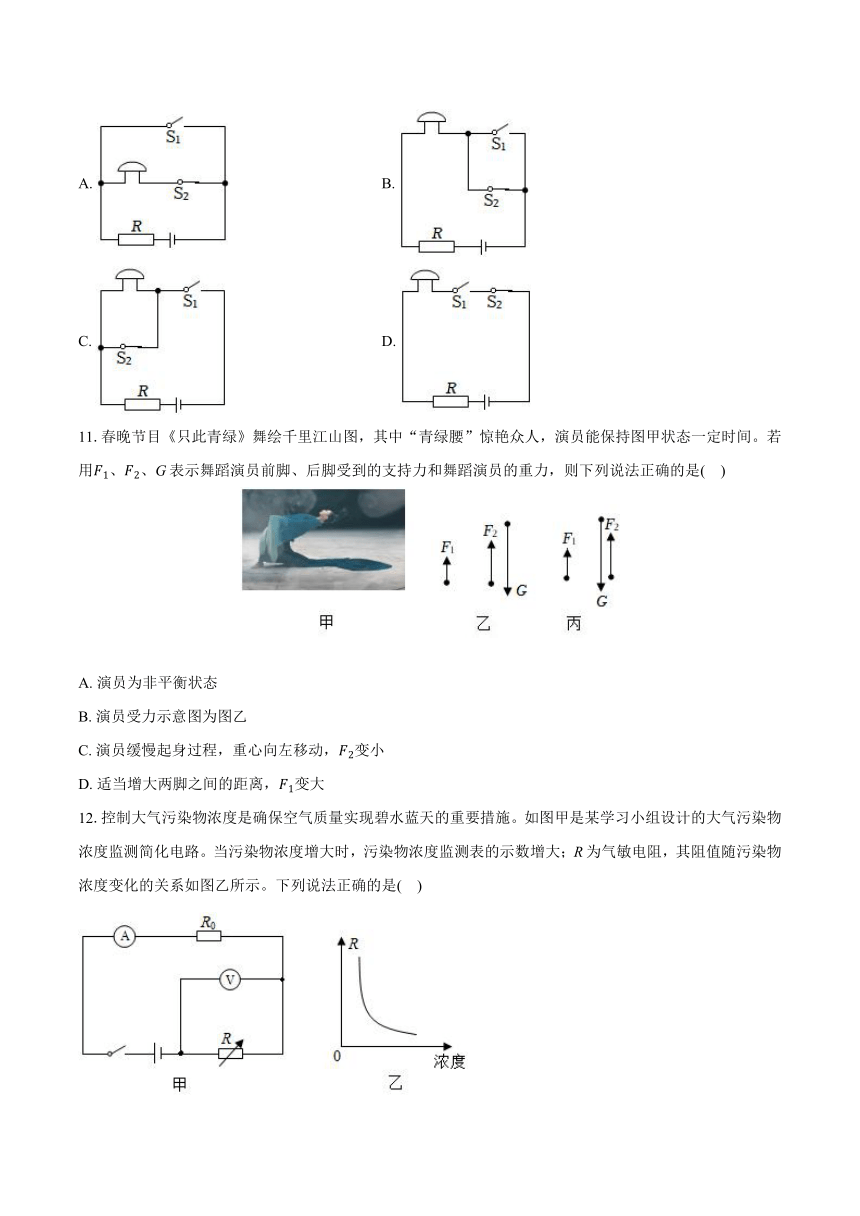

10.立定跳远是我省中考体育测试项目之一。项目化小组的同学想设置一种装置来监测过线犯规的现象，当有同学踏上测试垫时，开关、同时闭合，当机器感应到脚尖过线时，红外感应开关断开，电铃发出声音提醒裁判，该考生犯规。下列选项中，符合测试装置工作原理的是( )
A. B.
C. D.
11.春晚节目《只此青绿》舞绘千里江山图，其中“青绿腰”惊艳众人，演员能保持图甲状态一定时间。若用、、G表示舞蹈演员前脚、后脚受到的支持力和舞蹈演员的重力，则下列说法正确的是( )
A. 演员为非平衡状态
B. 演员受力示意图为图乙
C. 演员缓慢起身过程，重心向左移动，变小
D. 适当增大两脚之间的距离，变大
12.控制大气污染物浓度是确保空气质量实现碧水蓝天的重要措施。如图甲是某学习小组设计的大气污染物浓度监测简化电路。当污染物浓度增大时，污染物浓度监测表的示数增大；R为气敏电阻，其阻值随污染物浓度变化的关系如图乙所示。下列说法正确的是( )
A. 气敏电阻是由超导材料制成的 B. 当污染物浓度增大时，电流表示数增大
C. 当污染物浓度增大时，电压表示数增大 D. 污染物浓度监测表是电压表改装而成的

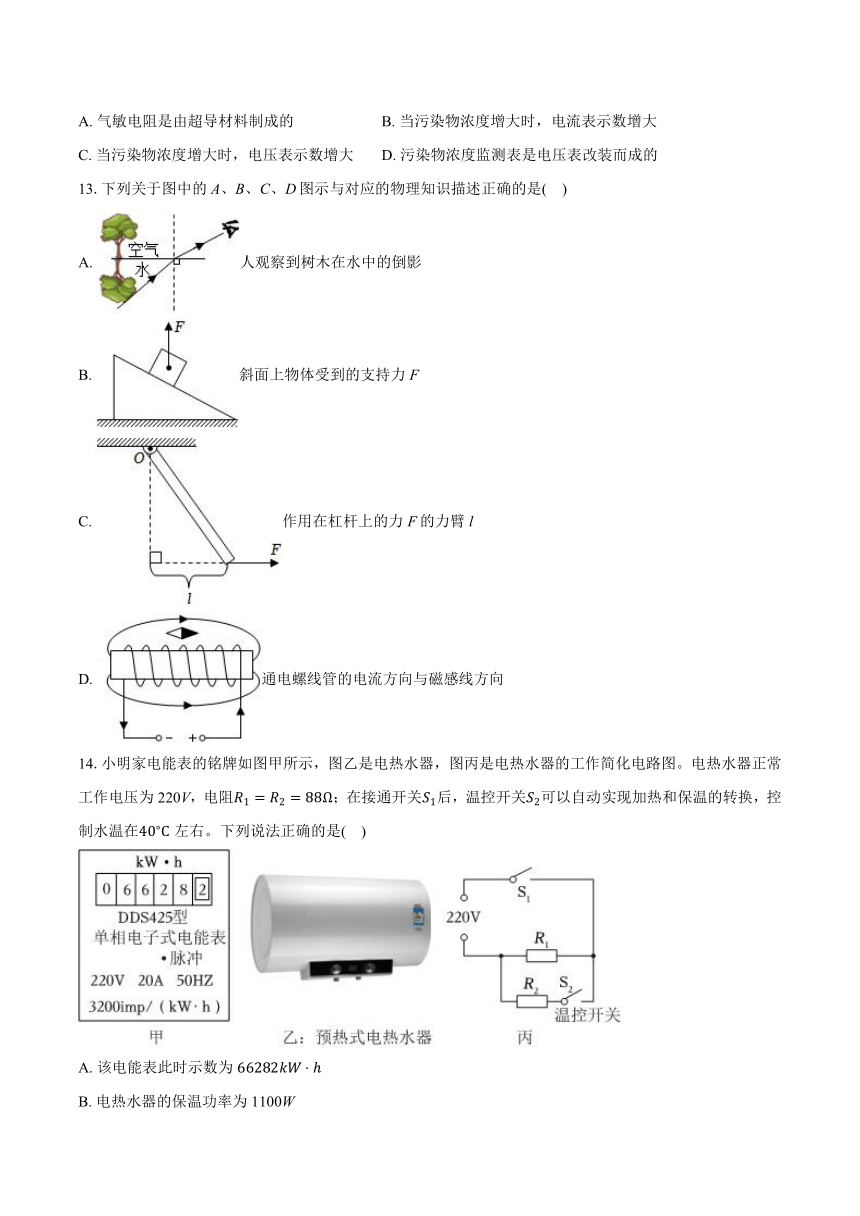

13.下列关于图中的A、B、C、D图示与对应的物理知识描述正确的是( )
A. 人观察到树木在水中的倒影
B. 斜面上物体受到的支持力F
C. 作用在杠杆上的力F的力臂l
D. 通电螺线管的电流方向与磁感线方向
14.小明家电能表的铭牌如图甲所示，图乙是电热水器，图丙是电热水器的工作简化电路图。电热水器正常工作电压为220V，电阻；在接通开关后，温控开关可以自动实现加热和保温的转换，控制水温在左右。下列说法正确的是( )
A. 该电能表此时示数为
B. 电热水器的保温功率为1100W
C. 电热水器保温挡正常工作，产生的热量为
D. 小明家只让电热水器正常加热，电能表指示灯闪烁352次
二、多选题：本大题共1小题，共3分。
15.关于图中的四个实验，下列说法正确的是( )
A. 图甲是汽油机的做功冲程
B. 图乙，液体难以压缩的原因是分子间只存在斥力不存在引力
C. 图丙，快速向下压活塞，棉花燃烧，棉花的内能是通过热传递发生改变的
D. 图丁，抽掉玻璃板，一段时间后两瓶气体颜色变均匀，说明分子之间存在引力
三、填空题：本大题共4小题，共8分。
16.南海陶瓷薄板轻到水上漂，硬到摔不碎。一块7kg这样的陶瓷薄板放入水中稳定后，受到的浮力大小为______ N；烧制这块的薄板，需要燃烧5kg的燃料，燃料完全燃烧放出的热量为______ J，期间陶瓷薄板会从升高到，请问这块薄板吸收的热量为______ J。燃料热值，
17.我国古代劳动人民已经认识到雷击的巨大危害，因此在古建筑中设计了雷公柱等类似避雷针的结构来预防雷击。雷击时，云层电荷累积，雷公柱与云层间的空气被击穿，带电云层通过空气与雷公柱和大地形成通路。此时的空气是______选填“导体”或“绝缘体”；若瞬时电流的方向是从大地到云层，则云层带______电，说明云层在摩擦过程中______电子。
18.如图甲所示的电路图，和是______连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断表的读数是______；流过灯的电流大小是______。如果灯的电阻是，那么电源电压是______ V。
19.无人机总质量为2kg，静止时与地面接触的总面积为。某次航拍中，无人机匀速竖直上升60m，升力做功为1800J。则无人机受到的重力为______ N；静止在水平地面上时，对地面的压强为______ Pa；匀速上升时受到的空气阻力为______ N。
四、作图题：本大题共1小题，共2分。
20.小明在P处用激光对着水面O点照射，激光照亮了水底的小石头S，光路图如图甲：
①请你在图乙中画出小明的眼睛在P点时也看到水底的小石头S对应的光路图并标注入射角i；
②画出小石头由于水面反射光线所成的像。
五、实验探究题：本大题共3小题，共18分。
21.在“观察液体的沸腾”实验中，将质量和初温相同的a、b两种液体分别倒入相同容器中，用相同的热源加热，如甲、乙两图所示。每隔相同时间，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图像，如图丙所示。
由a、b两种液体沸腾时的温度与加热时间的关系图像，可以得出液体沸腾时需要吸热，但是______保持不变。
由a、b两种液体沸腾前的温度与加热时间的关系图像，可知液体______更适合作为冷却剂。
小明认为利用此装置还可以探究不同燃料燃烧时放出的热量与燃料种类的关系。于是增加了相同的装置如图丁，向容器内倒入的液体a与甲、乙装置中的液体质量______，充分燃烧相同质量的燃料后应与图______所示的实验相比较。
22.在学习了“防溺水安全宣传片”后，某中学物理学习小组进行了一些讨论。
【问题】“浮力大小跟哪些因素有关呢？同学们提出了以下猜想：
猜想一：浮力的大小是否跟物体浸在液体中的体积有关
猜想二：浮力的大小是否跟液体的密度有关
猜想三：浮力的大小是否跟物体浸没在液体中的深度有关
【证据】为了验证上述猜想，学习小组在实验室选取器材，进行了如图所示的实验：
由弹簧测力计示数变化可知，金属块全部浸没在水中所受的浮力大小为______ N。
分析图B和图C，随着物体浸入水中的体积越来越大，物体受到的浮力______选填“变大”“变小”或“不变”，可以验证猜想______选填“一”、“二”或“三”是正确的。
【解释】比较图中全部实验步骤，得出的结论是：浮力的大小跟物体浸没在液体中的深度______选填“有关”或“无关”。
【交流】
分析图B，金属块的下表面受到的水的压力为______ N；在图D中金属块的下表面所受液体压强______选填“大于”、“小于”或“等于”在图E中所受液体的压强。
为了使实验效果更明显，实验中的金属块，应选择______。已知
A.的铜块
B.的铝块
C.的铜块
D.的铝块
23.小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为的小灯泡，电阻大约为，有两个规格分别为A：“，1A”、B：“，2A”的滑动变阻器可供选择。
本实验中应该选择规格为______的滑动变阻器；选填“A”或“B”；
把图1中的实物电路连接完整；
连接好电路，闭合开关前，应将滑片P放在变阻器的______端。选填“左”或“右”
小强连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数电流表、电压表均无故障。则故障的原因可能是______
A.小灯泡灯丝断了
B.小灯泡短路
C.滑动变阻器断路
小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为，要测量小灯泡的额定功率，应将滑片P向______端滑动选填“左”或“右”；
小强通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图2所示的图像。根据图像提供的信息，可计算出小灯泡的额定功率是______ W。小灯泡正常发光时的电阻是______。保留一位小数
六、计算题：本大题共2小题，共16分。
24.如图是我国最强国产隐身常规动力潜艇“039C”。它的水下排水量为3600t，潜深超过300m。海水密度取，g取。求：
当潜艇下潜到深度300m时，海水对潜艇外壳的压强。
型特种钢是一种高强度、高韧性、高耐腐蚀性的特种钢材，主要用于潜艇耐压壳体的制造。已知一块的321A型特种钢样品的质量为157g，求该特种钢的密度。
该潜艇完全潜入海水中时受到的浮力大小。
潜艇从300m深度上浮至100m深度的过程中，浮力做的功。
25.体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定为6V，定值电阻，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为，踏板重力不计，求：
当电流表的示数为时，压敏电阻R两端的电压；
当体重计示数为600N时，消耗的电功率；
此体重计所能测量的最大体重。
答案和解析
1.【答案】A
【解析】解：A、将正在发声的音叉轻轻插入水中，看到水花四溅，说明音叉在振动，而音叉发出声音，所以可以证明声音是由物体的振动产生的，故A正确。
B、体育课上老师讲解时，距离越远的同学听到的声音越小，是因为声音在传播过程中能量逐渐分散，响度变小，而不是老师发出声音的频率降低了。声音的频率决定音调，与声音的大小无关，故B错误。
C、在城市道路上安装噪声监测装置，只能监测噪声的大小，不能减弱汽车行驶产生的噪声。要减弱噪声，需要采取如安装隔音屏障、使用消声器等措施，故C错误。
D、利用超声波可以测量海水的深度，是因为超声波具有方向性好、穿透能力强等特点，且在海水中传播时能反射回来被接收。但不能利用次声波测量地球和月球之间的距离，因为次声波也是声波，需要介质传播，而地球和月球之间是真空，真空不能传声，故D错误。
故选：A。
声音是由物体振动产生的；声音的传播需要介质，真空不能传声。
音调是声音的高低，由发声体的振动频率决定，频率越高，音调越高；频率越低，音调越低。
响度指声音的强弱或大小，与振幅和距离发声体的远近有关，振幅越大，响度越大，距离发声体越近，响度越大。
频率高于人的听觉上限约为的声波，称为超声波．次声波又称亚声波，它是一种频率低于人的可听声波频率范围的声波．次声波的频率范围大致为小于20Hz。
本题考查了声音的产生、传播、声音的三个特性，属于声学部分的常考知识。
2.【答案】A
【解析】解：A、我国白鹤滩水电站中的发电机是利用电磁感应原理发电的，故A正确；
B、电能不是一次能源，是二次能源，故B错误；
C、能量在转移和转化的过程中总量保持不变，能量的转化和转移是有方向性的，我们需要节约能源，故C错误；
D、我国已建成的核电站主要是利用核裂变释放能量，核能属于不可再生能源，故D错误。
故选：A。
发电机是利用电磁感应来工作的。
电能是二次能源。
能量转化和转移的过程中能量是守恒的，但是能量的转化和转移是由方向性的。
目前的核电站是利用核裂变释放的核能，核能属于不可再生能源。
本题考查的是电磁感应现象和发电机的基本原理；知道能源的分类；知道能量转化和守恒定律。
3.【答案】D
【解析】解：A、阻力和阻力臂不变，动力臂越长，动力越小，新车加长了刹把是为了省力，故A错误；
B、自行车的后反光灯是靠多个平面镜发产生反光作用，故B错误；
C、鞍座做的更宽大，是在压力一定时，通过增大受力面积减小压强，故C错误；
D、红色是因为它只能反射红光，不反射其他色光，故D正确。
故选：D。
阻力和阻力臂不变，动力臂越长，动力越小；
自行车的后反光灯是一组平面镜；
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强；
不透明物体的颜色由它所反射的色光决定。
本题考查杠杆、光的反射、压强和物体的颜色，属于综合题。
4.【答案】D
【解析】解：A、孔明灯在上升过程中，受到重力和浮力的作用，且浮力大于重力，故A正确；
B、茶壶的壶嘴和壶身上端开口，底部相互连通，是利用连通器的原理，壶嘴和壶身水面相平，故B正确；
C、碾谷物的石磨选用厚重的石材，增大了压力，目的是为了增大石磨对谷物的压强，故C正确；
D、由于这一孔与大气压不连通，液体不会流出，另一个孔液体会流出，因此从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压，故D错误。
故选：D。
浸在液体和气体中的物体都要受到浮力的作用；
上端开口，底部相互连通的容器是连通器；
在受力面积一定时，增大压力可以增大压强杠杆是可以绕某一固定点转动的硬棒；
从两心壶的壶嘴能分别倒出两种不同的液体是利用了大气压。
本题以古代劳动人民发明的几种装置为内容，考查了物理知识在生活中的应用，体现了古代劳动人民的智慧。
5.【答案】C
【解析】解：A、平面镜成像的原理是光的反射，所成的是虚像，虚像是反射光线的反向延长线相交而成的，虚像不会发出光线，故A错误；
B、平面镜成像时，像与物关于镜面对称，如果将平面镜竖直上移，而物体不动，则像不会移动，故B错误；
C、物体通过平面镜所成的像和物体大小相等，不论平面镜的大小如何，所成的像始终是完整的，故C正确；
D、平面镜成像的原理是光的反射，所以若紧贴平面镜背面放置一块和平面镜大小一样的不透明挡板，不影响蜡烛成像，所以从前面看去仍能看到蜡烛的像，故D错误。
故选：C。
平面镜成像是反射光线的反向延长线相交形成的，而且平面镜成虚像；
根据平面镜成像像与物关于镜面对称的特点分析解答；
平面镜所成的像与物体大小相同；
平面镜成像时，物体经平面镜反射后，反射光线进入人的眼睛。
本题主要考查了平面镜成像特点的实验及其应用。这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。动手操作实验时，要善于通过实验现象得出正确结论。
6.【答案】C
【解析】解：A、由图甲可知，此时物距大于像距，凸透镜成倒立缩小的实像，故A正确；
B、在图示位置对水透镜抽水，凸透镜的焦距变的，在物距不变的情况下，像距变大，像会成在光屏的后方，此时模拟的是远视眼的形成原因，为了使像成在光屏上，应用对光线具有会聚作用的凸透镜矫正，即用图丙的方法矫正，故B正确；
C、用水透镜模拟正常眼睛，将图甲中的烛移动到光具座上30cm处，物距减小，光屏不动，像距不变，也就是需要透镜对光线的会聚能力更强，所以此时应对水透镜注水，使其焦距变短，才能在光屏上重新得到一个清晰的像，故C错误；
D、将一远视镜放在蜡烛和凸透镜之间，远视眼镜是凸透镜，凸透镜对光线具有会聚作用，所以向左移动光屏，能在光屏上重新得到一个清晰的像，故D正确。
故选：C。
时，，凸透镜成倒立、缩小的实像；
远视眼的成因是像成在了视网膜的前方，远视眼镜是凸透镜，凸透镜对光线具有会聚作用；
凸透镜成实像时，物距减小后，像距应增大，如果像的位置不变，则凸透镜的焦距要变短。
此题考查了凸透镜成像规律的探究及应用，关键是熟记成像规律的内容，并做到灵活运用。
7.【答案】B
【解析】解：A、从图中可以看出，小球在A点的动能<小球在 B点的动能，可知小球在A点的速度比在B点的速度小，故A错误；
B、从图中可以看出，小球在B点的重力势能+动能<小球在 A点的重力势能+动能，可知A点的机械能大于在B点的机械能，故B正确；
C、从图中可以看出，小球在B点的重力势能+动能<小球在 A点的重力势能+动能，可知A点的机械能大于在B点的机械能，机械能不守恒，故有外力做功，可能有其它能量的转化，故C错误；
D、从图中可以看出，小球在A点的重力势能比在B点的大，所以A点离地高度比在B点的高，故D错误。
故选：B。
影响动能大小的因素：物体的质量和速度。物体的质量越大，速度越大，物体具有的动能就越大；影响重力势能大小的因素：物体的质量和物体所处的高度。物体的质量越大，所处的高度越高，物体的重力势能就越大；动能和势能之和称为机械能。
本题考查了与力学相关的多个知识点，学会将相关知识与实际现象相联系，是正确解答此类问题的关键。
8.【答案】C
【解析】解：A、运动员在加速冲刺过程中，处于非平衡状态，受非平衡力作用；由于质量不变、速度增大，所以动能不断增大，故A错误；
B、运动员用力蹬冰面就会向前运动，说明力是改变物体运动状态的原因，故B错误；
C、运动员快速通过弯道时身体压得很低，是为了降低重心提高稳定性，故C正确；
D、运动员到达终点后，不能立即停下来是因为具有惯性，惯性不是力，不能说受到惯性作用，故D错误。
故选：C。
处于平衡状态的物体，保持静止或做匀速直线运动；动能的影响因素是质量和速度；
力是改变物体运动状态的原因；
根据物体稳度与重心高度的关系分析；
物体具有保持原来运动状态不变的性质，称为惯性，任何物体都具有惯性。
本题考查了运平衡状态的判断、动能的影响因素、惯性、重心与稳度等知识，是一道力学综合题，难度不大。
9.【答案】C
【解析】解：ABC、将烧杯、水、飞机模型视为一个整体，飞机模型的质量；
飞机模型全部浸入水中时，排开的水的质量为：；
飞机模型排开水的体积为；
因飞机模型浸没在水中，所以飞机模型的体积；
由可得，飞机模型的密度为：；
故AB错误，C正确；
D、飞机模型从水中取出时带出一部分水，当倒入水时飞机模型带出的水已经补充到烧杯中，飞机模型的质量和体积测量值是准确的，所以飞机模型的密度测量值也是不变的，故D错误。
故选：C。
将烧杯、水、飞机模型视为一个整体，即为飞机模型的质量表示第二步图中电子秤的示数，以下类似，为飞机模型被压浸没时排开水的质量，由此求出飞机模型的体积，根据密度公式可以求出飞机模型的密度；
抓住飞机模型的质量和体积测量值的偏差情况，结合密度公式分析计算出的密度值与实际值的偏差情况。
本题考查了测量固体密度的实验，考查注意事项、密度计算、误差分析等知识。
10.【答案】C
【解析】解：当有同学踏上测试垫时，开关、同时闭合，此时电路处于正常工作状态，不过电铃不会发声，由此可知，电铃处于短路状态；当红外感应到脚尖过线，红外感应开关断开，电铃发出声音提醒考生犯规，这说明开关与电铃是并联在电路中的，为了保护电路，电铃应该与R串联接入电路中，开关串联接入电路中，由此可知，开关组成的电路把电铃短路了，故ABD不符合题意，C符合题意。
故选：C。
根据题意分析两个开关的连接方式、定值电阻和电铃的连接方式，然后选出正确的电路图。
本题考查了电路图的设计，关键是根据题意得出两个开关的位置是解题的关键。
11.【答案】C
【解析】解：A、演员能保持图甲状态一定时间，处于静止状态，为平衡状态，故A错误；
B、如图所示，
A、B两点为地面对该舞蹈演员两脚支持力的作用点，O为舞蹈演员的重心，重力从重心竖直向下画，标出符号G，支持力分别从两个支持点A、B竖直向上画，标出符号、，如图丙所示，故B错误；
C、演员缓慢起身过程，重心O向左移动，的力臂变小，的力臂变大，重力大小不变，根据杠杆的平衡条件可知，变小，故C正确；
D、适当增大两脚之间的距离，的力臂、的力臂的比值大小不变，重力大小不变，根据杠杆的平衡条件可知，大小不变，故D错误。
故选：C。
物体处于静止或匀速直线运动状态时物体处于平衡状态；
从平衡的角度看，舞者左腿前伸，右腿后撤，身体后仰至水平，人体的重心依然处于两脚之间，重力的作用线并未落在两脚形成的支持面之外，据此作出受力示意图；
根据杠杆的平衡条件分析。
本题考查了物体的受力分析、杠杆平衡条件的应用、运动状态的判定，难度不大。
12.【答案】B
【解析】解：由图甲可知，电阻与气敏电阻R串联，电流表测串联电路的电流，电压表测气敏电阻两端的电压；
A.气敏电阻是由半导体材料制成的，故A错误；
B.由图乙可知，当污染物浓度增大时，气敏电阻的阻值减小，电源电压不变，根据欧姆定律可知，电路中电流变大，即电流表示数变大，故B正确；
C.电路中电流增大，根据可知，电阻两端的电压增大，由串联电路电压的关系可知，气敏电阻两端的电压减小，即电压表示数减小，故C错误；
D.由于当污染物浓度增大时，污染物浓度监测表的示数增大，由以上分析可知，污染物浓度监测表是电流表改装而成的，故D错误；
故选：B。
气敏电阻是由半导体材料制成的；
根据电路图可知，电阻与气敏电阻R串联，电流表测串联电路的电流，电压表测气敏电阻两端的电压；根据污染物浓度的变化分析气敏电阻阻值的变化和总电阻的变化，根据欧姆定律分析电路中电流的变化、定值电阻两端电压的变化，根据串联电路的电压规律分析气敏电阻两端电压的变化，然后分析各个选项。
本题考查了电路的动态分析，难度不大。
13.【答案】D
【解析】解：树木在水中的倒影是光的反射形成，树木反射的光经水面反射后进入人的眼睛，故A错误；
B.物体静止在斜面上，受到的支持力方向是垂直于斜面向上，故B错误；
C.力臂为支点到力的作用线的距离，故C错误；
D.根据电流从右侧流入，由安培定则可以判断，图中螺线管左端应是N极、右端为S极，磁体外部的磁感线是从磁体的N极出来，回到S极的，由磁极间的相互作用规律可知，小磁针的位置正确，故D正确。
故选：D。
树木在水中的倒影是光的反射形成；
斜面上物体受到的支持力方向是垂直于斜面向上；
力臂为支点到力的作用线的距离；
根据安培定则结合电流方向分析磁极；磁体外部的磁感线是从磁体的N极出来，回到S极的；同名磁极相互排斥，异名磁极相互吸引。
本题是图像综合题，考查了光的反射、安培定则、受力分析、力臂的作图等，属于中档题。
14.【答案】D
【解析】解：A、由图甲可知，该电能表此时示数为，故A错误；
B、当开关闭合、断开时，只有工作，电路中的总电阻最大，总功率最小，电热水器处于保温挡，
则保温挡的电功率：，故B错误；
C、电热水器保温挡正常工作，产生的热量：，故C错误；
D、当开关、都闭合时，、并联，电路中的总电最小，总功率最大，电热水器处于加热挡，
则电热水器加热挡的功率：，
电热水器正常加热消耗的电能：，
图甲中电能表表示电路中用电器每消耗电能，电能表的指示灯闪烁3200次，
则电热水器正常加热，电能表指示灯闪烁的次数：，故D正确。
故选：D。
电能表读数时，数字方框内最后一位是小数，单位是；
由图丙可知，当开关、都闭合时，、并联，当开关闭合、断开时，只有工作，根据并联电路的特点和可知电热水器加热挡和保温挡的电流连接，根据可求出低温挡的电功率；
根据求出电热水器保温挡正常工作，产生的热量；
根据求出加热挡的电功率，根据求出电热水器正常加热消耗的电能；图甲中电能表表示电路中用电器每消耗电能，电能表的指示灯闪烁3200次，据此求出电热水器正常加热，电能表指示灯闪烁的次数。
本题考查并联电路的特点、对电能表参数的理解、电能表的读数、电功率公式以及焦耳定律的应用，是一道电学综合题，有一定的难度。
15.【答案】AC
【解析】解：A、图甲中进气门和排气门都关闭，火花塞点火，活塞向下运动，所以这是汽油机的做功冲程，故A正确；
B、分子间同时存在引力和斥力；液体难以压缩是因为分子间距离较小，此时斥力大于引力，表现为斥力，但不能说只存在斥力不存在引力，故B错误；
C、图丙中快速向下压活塞，压缩筒内空气做功，使空气的内能增大、温度升高，筒内空气又将内能传递给棉花，使棉花的内能增加、温度升高，达到棉花的着火点而燃烧，所以棉花的内能是通过热传递发生改变的，故C正确；
D、图丁中抽掉玻璃板，一段时间后两瓶气体颜色变均匀，这是扩散现象，说明分子在不停地做无规则运动，而不是分子之间存在引力，故D错误。
故选：AC。
汽油机的一个工作循环有四个冲程，分别是吸气、压缩、做功和排气冲程，各冲程的特点不同，根据气门的状态和活塞的运行方向确定是哪个冲程。
分子间同时存在引力和斥力。
做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
不同物质相互接触时彼此进入对方的现象叫扩散，扩散现象是分子不停地做无规则运动的体现，温度越高，扩散越快，分子运动越剧烈。
本题考查扩散现象及四冲程能量的转化，改变内能的方法及分子间的作用力。
16.【答案】70
【解析】解：，
漂浮的物体受到的浮力等于其重力，所以陶瓷薄板漂浮时受到的浮力等于其重力G，即；
燃料完全燃烧放出的热量为：
；
薄板吸收的热量为：
。
故答案为：70；；。
根据漂浮条件求此时“泥船”受到的浮力；
根据求出5kg燃料完全燃烧放出的热量；
利用公式求出这块薄板吸收的热量。
本题考查学生对燃料完全燃烧放出热量公式、吸热公式的掌握和运用，此类型的题目需要根据实际情况具体分析。
17.【答案】导体 负 得到
【解析】解：雷击时，云层电荷累积，雷公柱与云层间的空气被击穿，带电云层通过空气与雷公柱和大地形成通路。此时的空气容易导电，是导体；
若瞬时电流的方向是从大地到云层，则云层带负电，说明云层在摩擦过程中得到电子。
故答案为：导体；负；得到。
容易导电的物体叫做导体；
电流的方向：物理学中将正电荷定向移动的方向规定为电流的方向；
摩擦起电的过程中，得到电子的物体带负电。
此题考查了导体与绝缘体的概念、电流的方向、摩擦起电的实质，比较简单，属基础题。
18.【答案】并联 6
【解析】解：由电路图可知，两灯泡并列连接，即并联，电流表测干路电流，电流表测支路的电流；
由乙图可知，电流表的量程为，分度值为，表的读数为，即支路的电流；
根据并联电路的电流特点可知的示数应大于的示数，而图中表指针偏转的角度小于表指针偏转的角度，
所以，电流表的量程应为，分度值为，其示数为1A，即干路电流，
因并联电路中干路电流等于各支路电流之和，所以流过灯的电流；
因并联电路各支路两端电压相等，则根据欧姆定律可得电源电压：。
故答案为：并联；；；6。
由电路图可知，两灯泡并联，电流表测干路电流，电流表测支路的电流；根据电流表的量程和分度值读出示数，根据并联电路的电流特点和两电流表指针的位置确定电流表的量程并根据分度值读出示数，利用并联电路的电流特点求出流过灯的电流，根据并联电路的电压特点结合欧姆定律计算电源电压。
本题考查了电流表的读数、并联电路的特点和欧姆定律的灵活运用，关键是根据并联电路的电流特点确定电流表的量程。
19.【答案】20 10
【解析】解：无人机总质量为2kg，则无人机的重力：；
无人机停放在水平地面上时对地面的压力：，
无人机停放在水平地面上时对地面的压强：；
由知，无人机匀速上升时升力：
，
无人机匀速上升时，
则匀速上升时受到的阻力：。
故答案为：20；；10。
根据得到无人机受到的重力；
无人机停放在水平地面上时对地面的压力和自身的重力相等，已知静止时与地面接触的总面积，利用得到无人机静止在水平地面上时对地面的压强；
由求得无人机匀速上升时升力，再根据，求得匀速上升时受到的阻力。
本题考查重力、压强和阻力的计算，属于综合题。
20.【答案】
【解析】解：①过入射点作出法线，根据光由水中斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角作出折射光线，入射光线与法线的夹角为入射角；
②作S关于水面的对称点，可得小石头由于水面反射所成的像，如图所示：
光的折射规律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，折射光线与法线的夹角为折射角。
根据平面镜成像的特点“像与物关于反射面对称”画出小石头由于水面反射光线所成的像。
本题考查了平面镜成像的特点物像对称和利用光的折射规律作图，属于基础题目。
21.【答案】温度； a； 相等；甲
【解析】解：根据图象得出：液体沸腾时的特点：继续加热，温度保持不变；
已知a、b两种液体的质量相同，根据图象可知：a、b两种液体沸腾前，a、b两种液体升高相同的温度，吸收热量不同，a比b吸收的热量多，则a的比热容大于b的比热容，液体a更适合作为冷却剂；
利用上述装置探究不同燃料燃烧时放出的热量与燃料种类的关系。根据控制变量法可知要控制燃料的质量相等然后比较放出的热量的多少，由于燃烧时放出的热量是通过比较容器里的液体吸收的热量的多少判断的，所以图丁的相同装置中，向容器内倒入的液体种类、质量都相同，所以，由于图丁的相同装置的容器内倒入的液体是液体a，所以与其比较的装置中的液体种类相同、质量相等，所以，燃烧相同质量的燃料后应与图甲所示的实验相比较。
故答案为：温度；；相等；甲。
由液体沸腾时的温度与加热时间的关系图像比较液体沸腾时吸热情况和温度变化特点；
、b两种液体沸腾前，a、b两种液体的质量相同，升高相同的温度，比较吸收的热量即比较加热时间，即探究物质的一种物理属性--物质的吸热能力；
探究不同燃料燃烧时放出的热量与燃料种类的关系，在设计实验时应使用控制变量法进行设计实验。
本题探究液体沸腾特点、不同物质吸热能力的实验和热值的实验，考查图象分析、控制变量法、转换法的应用和比较吸热能力的方法。
22.【答案】； 变大；一；【解释】无关；【交流】 ；小于； A
【解析】解：从图甲可知物体的重力为，从图C可知物体的全部浸没后测力计的示数为3N，根据称重法可知物体浸没在水中所受的浮力大小；
分析图B和图C可知，液体的密度是相同的，随着物体浸入水中的体积越来越大，物体排开的水的体积变大，弹簧测力计示数越小，根据可知，物体受到的浮力变大，由此可知，浮力的大小与物体排开的液体的体积有关，即可以验证猜想一是正确的；
【解释】
验证浮力的大小跟物体浸没在液体中的深度的关系时，需要控制控制物体排开的液体的体积相同，液体的密度相同，深度不同，所以需要对比C和D；由图可知，C和D中弹簧测力计的示数是相同的，说明浮力相同，即浮力的大小跟物体浸没在液体中的深度无关；
【交流】
分析图B，金属块的下表面受到的水的压力大小等于物体此时所受浮力，根据称重法可知物体浸在图B水中所受的浮力大小；
根据称重法可知物体浸没在D图水中所受的浮力大小；
根据称重法可知物体浸没在E液体中所受的浮力大小；
由此可知，排开液体的体积相同时，E液体密度大，根据可知，深度相同时，在图D中金属块的下表面所受液体压强小于在图E中所受液体的压强；
为了使实验效果更明显，实验中的金属块，应选择密度较大，体积较大的物体，故选A。
故答案为：；变大；一；【解释】无关；【交流】；小于；。
从图A可知物体的重力为，从图C可知物体的全部浸没后测力计的示数为3N，根据称重法可知物体浸没在水中所受的浮力大小；
根据B、C中的相同量和不同量，利用控制变量法得出结论；
【解释】
探究浮力的大小与深度是否有关时，需要控制物体排开的液体的体积相同，液体的密度相同，深度不同；
【交流】
分析图B，金属块的下表面受到的水的压力大小等于物体此时所受浮力，根据称重法可知物体浸在图B水中所受的浮力大小；
根据称重法可知物体浸没在D图水中和E液体中所受的浮力大小，根据浮力大小判断密度大小，根据可知，深度相同时，在图D中金属块的下表面所受液体压强和在图E中所受液体的压强大小；
为了使实验效果更明显，实验中的金属块，应选择密度较大，体积较大的物体。
本题考查称称重法测浮力、控制变量法、数据分析等知识，知道物体受到的浮力大小只与物体排开液体的体积和密度有关而与物体浸在液体中的深度无关是解题的关键。
23.【答案】B； 见解析； 左； A； 右； ；
【解析】解：由欧姆定律可得，小灯泡的额定电流大约为：。当灯泡正常发光时，滑动变阻器两端的电压，此时滑动变阻器接入电路的电阻R滑，所以应选择规格为“，2A”的滑动变阻器B，因为滑动变阻器A的最大阻值太小，无法满足实验要求。
电源、开关、滑动变阻器、小灯泡串联，电压表并联在小灯泡两端，选量程，电流表串联在电路中，选量程，滑动变阻器采用“一上一下”的接法。如图所示：
闭合开关前，为了保护电路，应将滑片P放在变阻器的最大阻值处，即最左端。
小灯泡始终不亮，电流表无示数，说明电路中存在断路；电压表有示数，说明电压表与电源两极相连通，所以故障原因可能是小灯泡灯丝断了。若小灯泡短路，则电压表无示数，电流表有示数；若滑动变阻器断路，则电压表和电流表都无示数。
电压表的示数为，小于小灯泡的额定电压，要使小灯泡两端的电压增大到额定电压，根据串联电路的分压原理，应减小滑动变阻器接入电路的电阻，所以滑片P应向右滑动。
由图像可知，当小灯泡两端的电压时，通过小灯泡的电流为，则小灯泡的额定功率。
小灯泡正常发光时的电阻为：R额。故答案为：；见解析；左；；右；；。
由欧姆定律可得小灯泡的额定电流，再由串联电路的行点计算当灯泡正常发光时，滑动变阻器两端的电压，可计算此时滑动变阻器接入电路的电阻。
根据要求连接电路。
闭合开关前，为了保护电路，应将滑片P放在变阻器的最大阻值处。
小灯泡始终不亮，电流表无示数，说明电路中存在断路；电压表有示数，说明电压表与电源两极相连通，所以故障原因可能是小灯泡灯丝断了。若小灯泡短路，则电压表无示数，电流表有示数；若滑动变阻器断路，则电压表和电流表都无示数。
要使小灯泡两端的电压增大到额定电压，根据串联电路的分压原理，应减小滑动变阻器接入电路的电阻。
由图像可知，当小灯泡两端的电压时，通过小灯泡的电流为，然后计算小灯泡的额定功率和小灯泡正常发光时的电阻。
本题为测量小灯泡额定功率的实验题目，考查了实验注意事项、实验故障分析、电功率的计算等，属于基础题目。
24.【答案】当潜艇下潜到深度300m时，海水对潜艇外壳的压强是；
该特种钢的密度是；
该潜艇完全潜入海水中时受到的浮力大小是；
潜艇从300m深度上浮至100m深度的过程中，浮力做的功是
【解析】解：
海水对潜艇外壳的压强；
特种钢的密度；
根据阿基米德原理可知，该潜艇完全潜入海水中时受到的浮力；
潜艇从300m深度上浮至100m深度的过程中，浮力做的功。
答：当潜艇下潜到深度300m时，海水对潜艇外壳的压强是；
该特种钢的密度是；
该潜艇完全潜入海水中时受到的浮力大小是；
潜艇从300m深度上浮至100m深度的过程中，浮力做的功是。
根据计算海水对潜艇外壳的压强；
根据密度公式计算特种钢的密度；
根据阿基米德原理计算浮力；
根据计算浮力做的功。
本题考查了液体压强。密度、浮力、功的计算，属于基础题。
25.【答案】解：当电流表的示数为时，电阻两端的电压
由串联电路的特点知电阻R两端的电压
由图乙知，当体重计示数为600N时，压敏电阻，此时电路中电流
定值电阻消耗的功率为
已知电流表量程为，当电路中的电流最大为时，体重计测量最大体重，此时压敏电阻的阻值为
由题图乙可知，所能测量的最大体重为1200N。
答：压敏电阻R两端的电压为；
消耗的电功率为；
此体重计所能测量的最大体重为1200N。
【解析】根据电路的连接方式，利用欧姆定律求出当电流表的示数为时，压敏电阻R两端的电压；
根据体重计示数和图乙得出此时压敏电阻的阻值，根据欧姆定律求出电路中的电流，根据求出定值电阻消耗的功率的大小；
根据欧姆定律求出压敏电阻的阻值，根据图乙得出最大体重。
本题考查了欧姆定律的应用、电功率计算公式的应用，明确电路的结构、压敏电阻阻值随压力的变化是解题的关键。

展开更多......

收起↑
