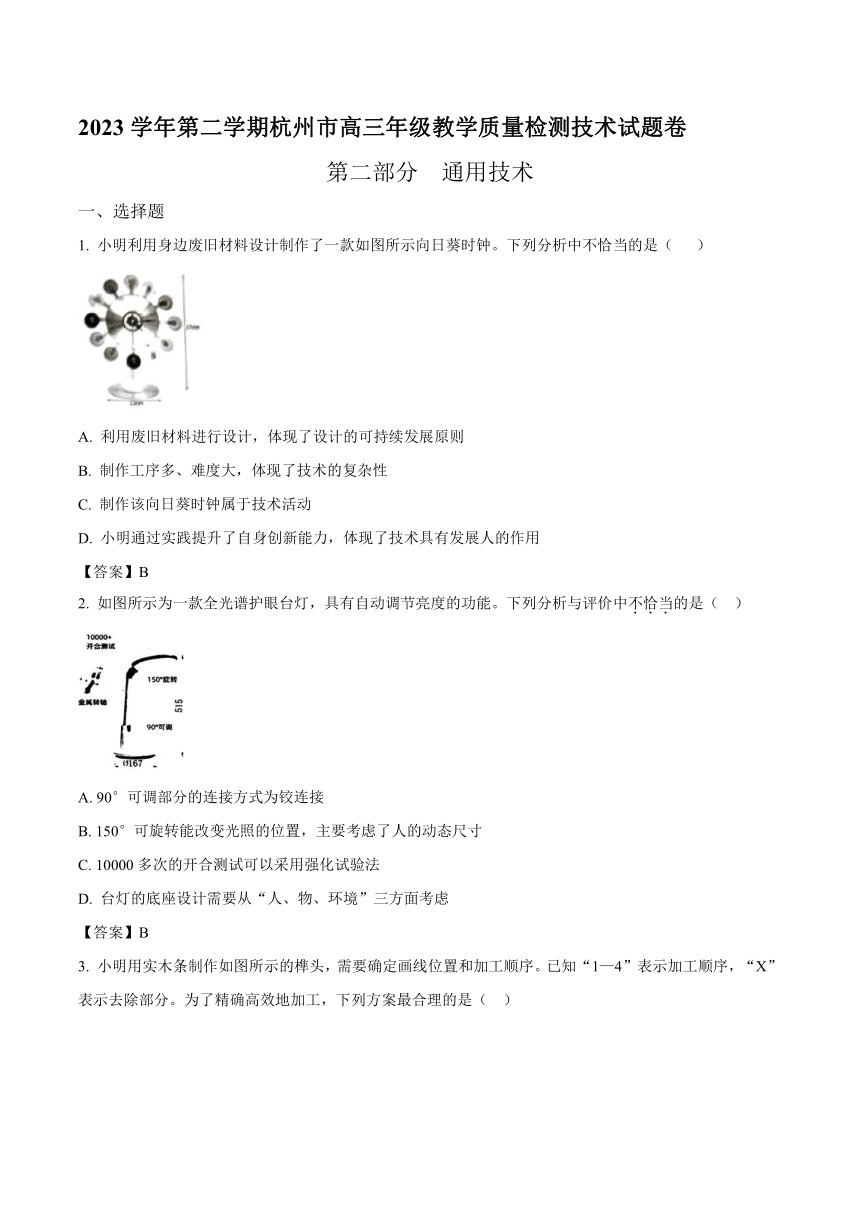

资源简介 2023学年第二学期杭州市高三年级教学质量检测技术试题卷第二部分 通用技术一、选择题1. 小明利用身边废旧材料设计制作了一款如图所示向日葵时钟。下列分析中不恰当的是( )A. 利用废旧材料进行设计,体现了设计的可持续发展原则B. 制作工序多、难度大,体现了技术的复杂性C. 制作该向日葵时钟属于技术活动D. 小明通过实践提升了自身创新能力,体现了技术具有发展人的作用【答案】B2. 如图所示为一款全光谱护眼台灯,具有自动调节亮度的功能。下列分析与评价中不恰当的是( )A. 90°可调部分的连接方式为铰连接B. 150°可旋转能改变光照的位置,主要考虑了人的动态尺寸C. 10000多次的开合测试可以采用强化试验法D. 台灯的底座设计需要从“人、物、环境”三方面考虑【答案】B3. 小明用实木条制作如图所示的榫头,需要确定画线位置和加工顺序。已知“1—4”表示加工顺序,“X”表示去除部分。为了精确高效地加工,下列方案最合理的是( )A. B.C. D.【答案】C4. 小明按如图所示的图样加工零件,该零件的形状为( )A. B.C. D.【答案】D5. 小明用大小合适的钢块在通用技术实践室加工如图所示零件,用于衣柜挂衣杆的固定,已知实践室最大的钻头为 13mm,下列操作中不合理的是( )A. 以对称中心线为基准,用角尺作为导向工具,划出50的外轮廓线B. 中间大孔应先锯割25x17.5x12的方槽,再钻出 13的圆孔,最后用锉刀锉削C. 该零件加工需要用到划针、划规、钢直尺、半圆锉等工具D. 方槽直角处可用方锉锉削至要求尺寸【答案】B6. 如图所示的冲压机构,电机轴带动杆1转动,杆1通过连杆带动杆2、杆3运动,从而带动冲压杆往复冲压。当冲压杆向下冲压工件至图示状态时,下列对各构件主要受力形式分析中不正确的是( )A. 电机轴受弯曲、受扭转 B. 杆1受弯曲、受扭转C. 杆2、杆3均受压 D. 支撑板受压、受弯曲【答案】D7. 小明借用通用技术实践室的工具,准备将一幅画挂在如图所示的松木柜子(柜板厚度为18mm)上,下列安装流程的分析中,不合理的是( )A. 选择直径1.5mm、长25mm的铁钉B. 用木工角尺画一条水平线,量取尺寸确定A、B两点的位置C. 用样冲在柜板上的A、B两点冲眼,使钉钉子的位置精准D. 用榔头垂直于铁钉方向敲击,使钉子进入木板【答案】C如图所示为计量式色母机系统的示意图,由电机转速控制子系统和色母料输送子系统组成。工作时,预先输入原料重量和颜色的深浅比,PLC控制器计算后将此比例转换为电机的转速,编码器将电机轴的转速信号发送给PLC控制器,对电机转速进行调整,从而带动螺杆旋转,将色母料挤入底座,达到计量输送色母料的目的。搅拌装置将原料与色母料混合,为塑料提供均匀的着色效果。请根据题图及其描述完成下列小题:8. 下列关于计量色母机系统的分析中不恰当的是( )A. 该系统用于热塑性塑料的着色,不能用于热固性塑料的着色.B. 进行色母料更换时需要对螺杆进行清理.C. 色母料的精确输送,需要考虑螺杆所在通道色母料的量D. 设计该系统时建立数学模型,确定各控制参数,体现了系统分析的科学性原则9. 下列关于计量式色母机系统的分析合理的是( )A. 原料(塑料)的重量变化是该电机转速控制子系统的干扰因素B. 底座中色母料含量是色母料输送子系统的控制量C. 计量式色母机系统的控制方式为开环控制D. 电机控制子系统的被控对象为螺杆【答案】8. A 9. C10. 小明用LM358芯片设计了如图所示光控灯电路,用面包板搭建试验电路,其中正确的为( )A. B.C. D.【答案】A11. 小明设计了如图所示的控制电路,当温度低于下限时继电器J吸合,加热器开始加热;当温度高于上限时继电器J释放,加热器停止加热;Rt为负温度热敏电阻,比较器的功能:当V+>V—时输出高电平,当V+A. B.C. D.【答案】A12. 如图所示是小明设计的LED控制电路,VT1、VT2型号相同,工作时VT1、VT2均导通。下列分析中不正确的是( )A. 调大RP1,VT2的Uce增大B. 调大RP2,VD的亮度变暗C. 换小R4的阻值,发光二极管的光线有可能不变D. 三极管VT2导通时只能处于放大状态【答案】D二、非选择题13. 如图所示是小明设计的阳台鱼菜共生系统,该系统将鱼类粪便中的氨氮通过细菌转化为硝酸盐氮,硝酸盐氮经水循环子系统供给植物根系,作为养分吸收;植物通过光合作用释放出氧气,满足鱼类呼吸需求,实现共生。请根据题图及其描述完成以下任务:(1)下列说法中不属于该系统设计的限制因素是______(单选)A. 小明的知识与能力 B. 小明家自来水的水质C. 阳台的面积大小 D. 种植蔬菜的种类(2)小明设计鱼菜共生系统时进行了以下分析,其中不恰当的是______(单选)A. 为了补水方便,设置一个定时自动加水控制系统,进水口与自来水龙头相连B. 将种植盘设置成可拆卸式,方便蔬菜收割和清理C. 设计WIFI模块,通过手机app实时监测系统数据D. 设计植物生长补光子系统,光暗时启动补光,提高蔬菜的光照时间(3)设计水循环控制子系统时,执行器应选用的是(单选)______;A. 电磁阀B.伺服电机C.水泵(4)为了防止种植盘出水口因杂物堵塞而溢水,小明对种植盘构思了以下几种防溢水的改进方案,最不合理的是(单选)______;A B.C. D.【答案】(1)B (2)A (3)C (4)A14. 小明爷爷腿部残疾,需要进行康复训练,于是小明想设计一个腿部拉伸装置,能够使腿部在摆动杆的带动下往复摆动实现拉伸效果。装置主体部分如图所示,现还缺少驱动部分。已知摆动杆下端有 5mm的安装孔,距离底板高度为240mm。请帮助小明设计该装置的驱动部分,设计要求如下:(a)采用一个电机驱动,电机只能单向转动;(b)电机转动时,两个摆动杆能往复摆动,两杆间最大摆动角度为90°;(c)电机固定在底板上;(d)装置运行平稳可靠请完成以下任务:(1)在头脑中构思符合设计要求的多个方案,画出其中最优方案的设计草图(电机用方框表示),简要说明方案的工作过程;(2)在草图上标注主要尺寸;(3)装置和图中的安装孔连接时,选用最合适的连接件为(单选)______。A. 子母铆钉 B. 拉铆钉C. 螺栓 D. 紧盯螺丝【答案】(1)评分标准:与摆动杆连接方式合理,与底板连接方式合理;采用一个电机驱动,电机只能单向旋转;能实现两摆动杆90°之间的往复摆动,装置运行平稳可靠;(2)3个主要尺寸( 5、240、90°),标对2个给1分,全部标对给2分。 (3)A15. 小明设计了如图a所示的呼吸灯电路,其工作原理为:通过调节Rp1和Rp2滑动端的位置来改变电路中NE555的2脚和6脚电位,使灯VD1和VD2的亮度始终变化。请完成以下任务:555集成电路功能表2脚 6脚 3脚 7脚<1/3Vcc 任意 高电平 断开>1/3Vcc <2/3Vcc 保持 保持>1/3Vcc >2/3Vcc 低电平 接地(1)当电路正常工作时,出现的现象为(单选)____________A. VD1慢慢变亮时,VD2慢慢变暗; B. VD1慢慢变亮时,VD2也慢慢变亮(2)将RP1电阻调大时,下列分析正确的是(多选)__________A. VD1慢慢变亮的时间延长 B. VD2慢慢变亮的时间延长C. VD1慢慢变暗的时间延长 D. VD2慢慢变暗的时间延长(3)小明将555芯片的3脚用于输出,请在图b虚线框1中连接电路,使其达到同样的功能。(4)小明发现以上电路的现象为:VD1灯慢慢变亮的时间比慢慢变暗的时间要长,请在图c虚线框2中设计电路,调节RP2能够让VD1慢慢变亮的时间和慢慢变暗的时间一样。【答案】(1)A (2)BC(3) (4) 展开更多...... 收起↑ 资源预览
