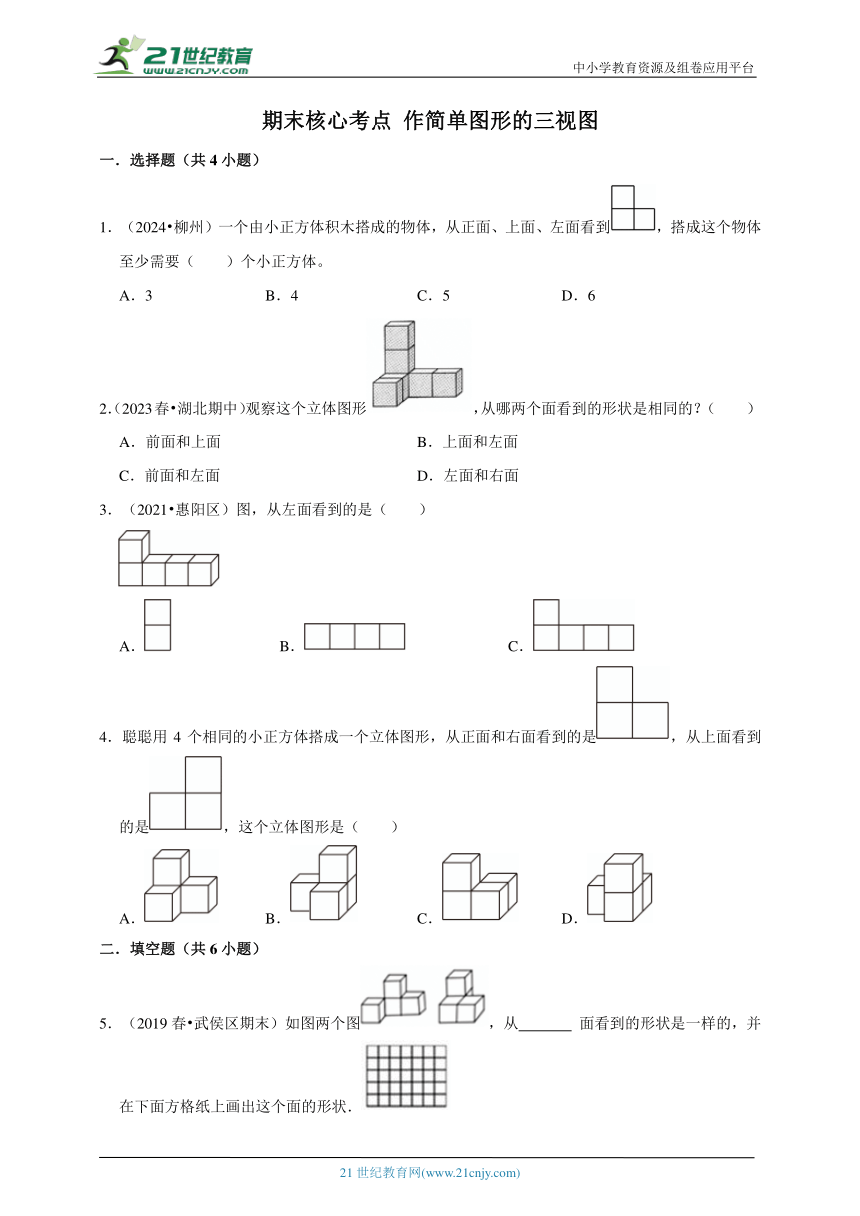

期末核心考点 作简单图形的三视图
一．选择题（共4小题）
1．（2024 柳州）一个由小正方体积木搭成的物体，从正面、上面、左面看到，搭成这个物体至少需要（　　）个小正方体。
A．3 B．4 C．5 D．6
2．（2023春 湖北期中）观察这个立体图形，从哪两个面看到的形状是相同的？（　　）
A．前面和上面 B．上面和左面
C．前面和左面 D．左面和右面
3．（2021 惠阳区）图，从左面看到的是（　　）
A． B． C．
4．聪聪用4个相同的小正方体搭成一个立体图形，从正面和右面看到的是，从上面看到的是，这个立体图形是（ ）
A． B． C． D．
二．填空题（共6小题）
5．（2019春 武侯区期末）如图两个图，从　 　 面看到的形状是一样的，并在下面方格纸上画出这个面的形状．
6．（2018秋 南通期中）观察物体，从右面观察，画出你看到的图形　 　 ．
7．（2015春 滨海县期中）如图，桌上放着等底等高的圆柱和圆锥各一个，请画出从前面看到的图形　 　 ．
8．（2014秋 滨海县校级期中）用三个同样大小的正方体拼成一个长方体，从正面看，看到的是　 　 ；从侧面看到的是　 　 ．
9．（2013秋 武鸣县校级期中）画出如图的立体图形从正面看到的图形　 　 ，从上面看到的图形　 　 ，从右面看到的图形　 　 ．
10．确定立体图形的形状并还原立体图形，至少需要给出 　 　 个方向观察到的图形。
三．判断题（共1小题）
11．（2021春 酒泉期中）用可以画出。 　 　
四．操作题（共4小题）
12．（2025春 梁山县期中）画出几何体从前面、上面和左面看到的图形。
13．（2025春 安溪县期中）如图立体图形从前面、左面、上面看到的形状是什么？请画一画。
14．（2025春 历城区校级期中）画出从不同方向看下而的立体图形所看到的图形。
15．（2025春 郧西县期中）如图的物体从前面、左面和上面看到的图形分别是什么？请在方格中画出来（请将内部涂黑）。

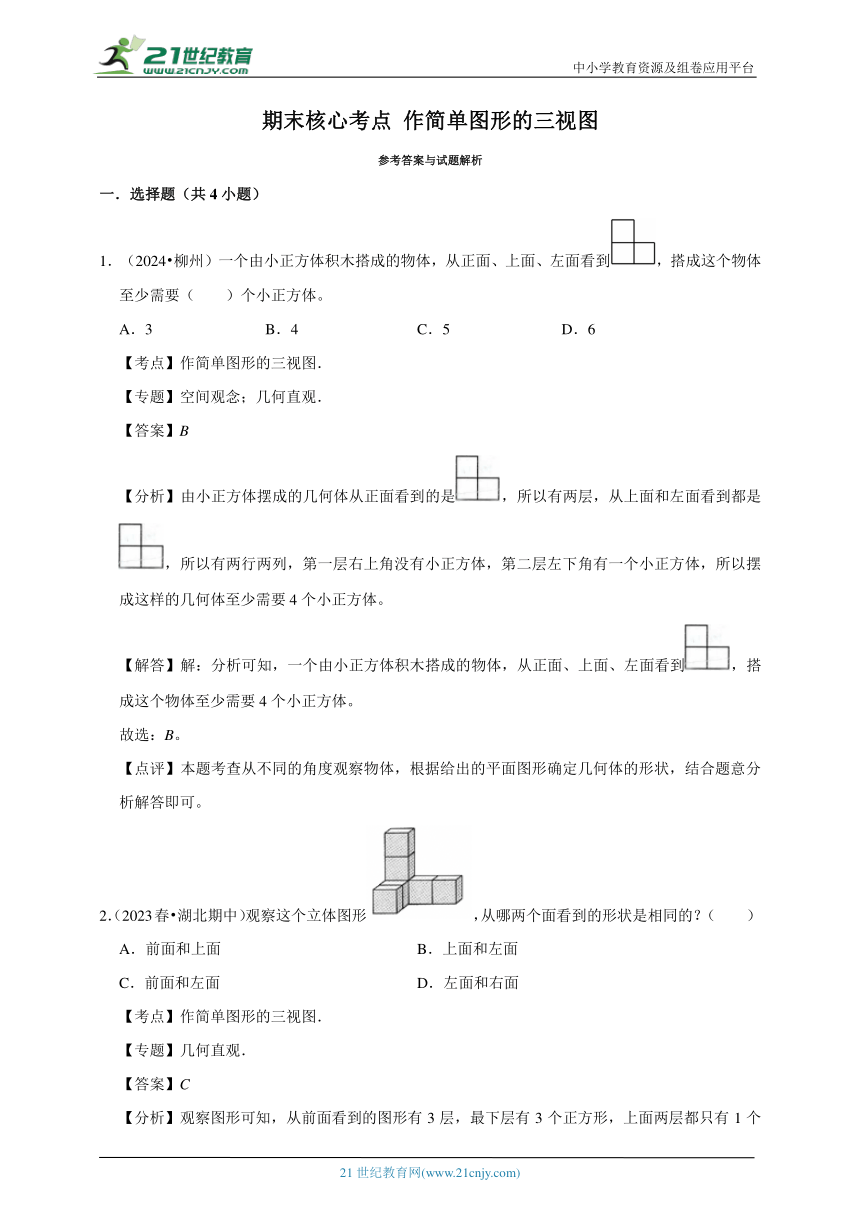

期末核心考点 作简单图形的三视图
参考答案与试题解析
一．选择题（共4小题）
1．（2024 柳州）一个由小正方体积木搭成的物体，从正面、上面、左面看到，搭成这个物体至少需要（　　）个小正方体。
A．3 B．4 C．5 D．6
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】B
【分析】由小正方体摆成的几何体从正面看到的是，所以有两层，从上面和左面看到都是，所以有两行两列，第一层右上角没有小正方体，第二层左下角有一个小正方体，所以摆成这样的几何体至少需要4个小正方体。
【解答】解：分析可知，一个由小正方体积木搭成的物体，从正面、上面、左面看到，搭成这个物体至少需要4个小正方体。
故选：B。
【点评】本题考查从不同的角度观察物体，根据给出的平面图形确定几何体的形状，结合题意分析解答即可。
2．（2023春 湖北期中）观察这个立体图形，从哪两个面看到的形状是相同的？（　　）
A．前面和上面 B．上面和左面
C．前面和左面 D．左面和右面
【考点】作简单图形的三视图．
【专题】几何直观．
【答案】C
【分析】观察图形可知，从前面看到的图形有3层，最下层有3个正方形，上面两层都只有1个正方形靠左边；从左面看到的图形有3层，最下层有3个正方形，上面两层都只有1个正方形靠左边，同理可得到从上面与右面看到的形状，进而作出选择。

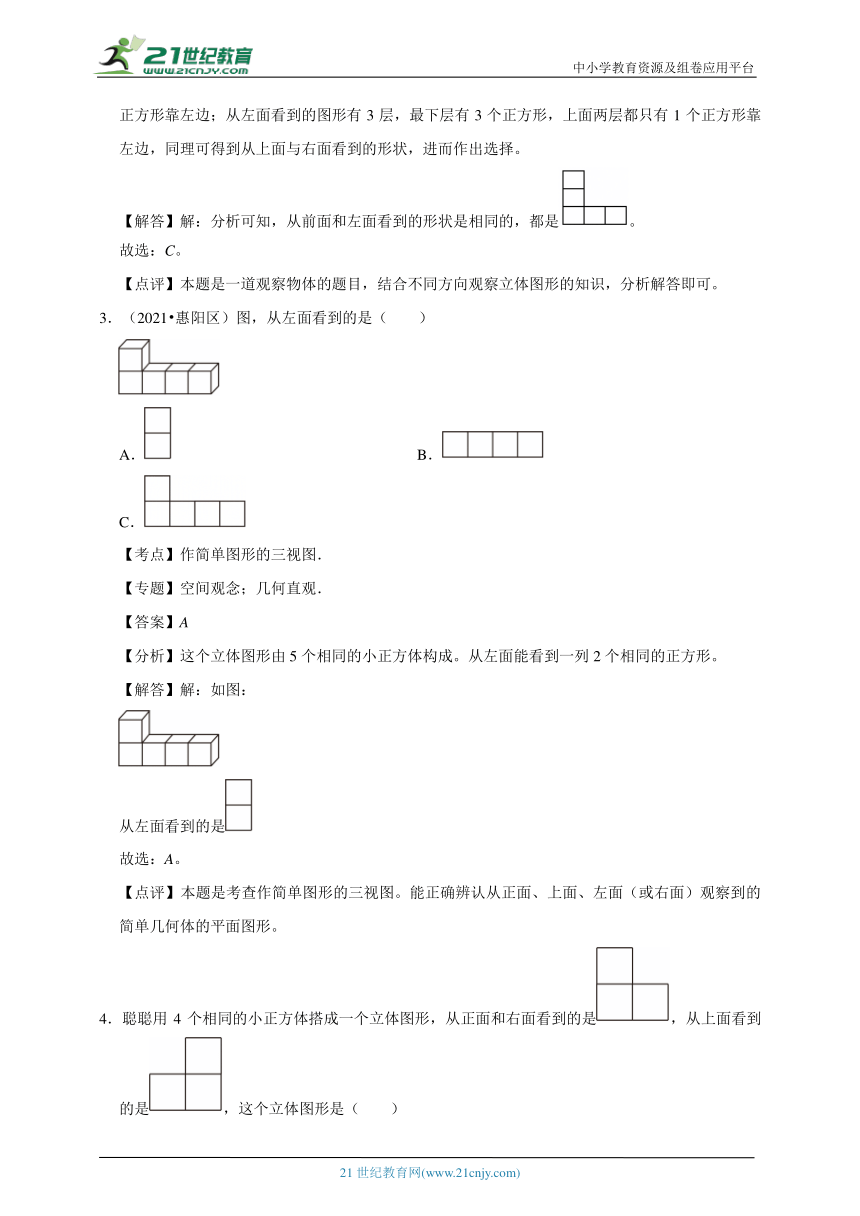

【解答】解：分析可知，从前面和左面看到的形状是相同的，都是。
故选：C。
【点评】本题是一道观察物体的题目，结合不同方向观察立体图形的知识，分析解答即可。
3．（2021 惠阳区）图，从左面看到的是（　　）
A． B．
C．
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】A
【分析】这个立体图形由5个相同的小正方体构成。从左面能看到一列2个相同的正方形。
【解答】解：如图：
从左面看到的是
故选：A。
【点评】本题是考查作简单图形的三视图。能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
4．聪聪用4个相同的小正方体搭成一个立体图形，从正面和右面看到的是，从上面看到的是，这个立体图形是（ ）
A． B． C． D．
【考点】作简单图形的三视图；从不同方向观察物体和几何体．
【专题】空间观念；几何直观．
【答案】C
【分析】A、从正面能看到3个相同的正方形，分两行，上行1个，下行2个，左齐；从右面能看到3个相同的正方形，分两行，上行1个，下行2个，右齐。已不符合题意，无须再从上面看；
B、从正面能看到3个相同的正方形，分两行，上行1个，下行2个，右齐。已不符合题意，无须再从右面、上面看；
C、从正面能看到3个相同的正方形，分两行，上行1个，下行2个，左齐；从右面能看到3个相同的正方形，分两行，上行1个，下行2个，左齐；从上面能看到3个相同的正方形，分两行，上行1个，下行2个，右齐。符合题意；
D、从正面能看到3个相同的正方形，分两行，上行1个，下行2个，右齐。已不符合题意，无须再从右面、上面看。
【解答】解：聪聪用4个相同的小正方体搭成一个立体图形，从正面和右面看到的是，从上面看到的是，这个立体图形是
故选：C。
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
二．填空题（共6小题）
5．（2019春 武侯区期末）如图两个图，从　侧　 面看到的形状是一样的，并在下面方格纸上画出这个面的形状．
【考点】作简单图形的三视图．
【专题】图形与位置．
【答案】见试题解答内容
【分析】左图：从正面能看到4个正方形，分两行，下行3个，上行1个居中；从左面能看到3个正方形，分两行，上行1个，下行2个，左齐；从上面能看到4个正方形，分两行，上行3个，下行1个，左齐；从右面能看到3个正方形，分两行，上行1个，下行2个，右齐’．
右图：从正面看到3个正方形，分两行，上行1个，下行2个，左齐；从左面能看到3个正方形，分两行，上行1个，下行2个，左齐；从上面能看到3个正方形，分两行，上行1个，下行2个，左齐；从右面能看到3个正方形，分两行，上行1个，下行2个，右齐’．
由此可见，这两个图形从左面、右面，即侧看到的形状是一样的．
【解答】解：如图两个图，从 侧面看到的形状是一样的，
在方格纸上画出这个面的形状如下：
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．
6．（2018秋 南通期中）观察物体，从右面观察，画出你看到的图形　　 ．
【考点】作简单图形的三视图．
【专题】作图题；立体图形的认识与计算．
【答案】见试题解答内容
【分析】这个立体图形由4个相同的小正方体构成，从右面观察，能看到一行2个正方形．
【解答】解：如图
从右面观察，画出我看到的图形：
．
故答案为：．
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形．
7．（2015春 滨海县期中）如图，桌上放着等底等高的圆柱和圆锥各一个，请画出从前面看到的图形　　 ．
【考点】作简单图形的三视图；从不同方向观察物体和几何体．
【专题】立体图形的认识与计算．
【答案】见试题解答内容
【分析】从正面看，左边的圆柱看到的图形是长方形，右面的圆锥看到的图形是一个三角形；据此画图即可．
【解答】解：画图如下：
故答案为：．
【点评】本题考查了几何体的三视图，从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．
8．（2014秋 滨海县校级期中）用三个同样大小的正方体拼成一个长方体，从正面看，看到的是　　 ；从侧面看到的是　　 ．
【考点】作简单图形的三视图；从不同方向观察物体和几何体．
【专题】立体图形的认识与计算．
【答案】见试题解答内容
【分析】观察图形可知，从正面看到的图形是一行3个正方形；从侧面看到的图形是一个正方形，据此即可解答问题．
【解答】解：根据题干分析可得：从正面看，看到的是 ；从侧面看到的是 ．
故答案为：；．
【点评】此题考查了从不同方向观察物体和几何体，锻炼了学生的空间想象力和抽象思维能力．
9．（2013秋 武鸣县校级期中）画出如图的立体图形从正面看到的图形　　 ，从上面看到的图形　　 ，从右面看到的图形　　 ．
【考点】作简单图形的三视图．
【专题】作图题．
【答案】见试题解答内容
【分析】观察图形可知，从正面看到的图形是两列：左边一列3个正方形，右边一列1个正方形靠下边；从上面看到的图形是两行：后面一行2个正方形，前面一行1个正方形靠左边；从右面看到的图形是两列：右边一列3个正方形，左边一列1个正方形靠下边，据此即可画图．
【解答】解：根据题干分析可得：立体图形从正面看到的图形 ，
从上面看到的图形 ，
从右面看到的图形 ．
故答案为：；；．
【点评】此题考查了从不同方向观察问题和几何体，锻炼了学生的空间想象力和抽象思维能力．
10．确定立体图形的形状并还原立体图形，至少需要给出 　三　 个方向观察到的图形。
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】三。
【分析】确定立体图形的形状并还原立体图形，至少需要给出从正面、侧面、上面三个方向观察到的图形。
【解答】解：确定立体图形的形状并还原立体图形，至少需要给出三个方向观察到的图形。
故答案为：三。
【点评】确定立体图形的形状并还原立体图形，至少从正面、左面或右面，上面三个方向观察。
三．判断题（共1小题）
11．（2021春 酒泉期中）用可以画出。 　×　
【考点】作简单图形的三视图．
【答案】×
【分析】正方体的每个面都是正方形，用正方形可以画出正方形。
【解答】解：用可以画出。
原题说法错误。
故答案为：×。
【点评】此题是考查正方体的简认识。
四．操作题（共4小题）
12．（2025春 梁山县期中）画出几何体从前面、上面和左面看到的图形。
【考点】作简单图形的三视图；从不同方向观察物体和几何体．
【专题】空间观念；几何直观．
【答案】
【分析】左面的立体图形由5个相同的小正方体组成。从前面以看到3个相同的正方形，分两层，上层1个，下层2个，右齐；从上面能看到4个相同的正方形，分两列，每列2个，左列上与右列下齐；从左面能看到4个相同的正方形，分两层，下层3个，上层居中1个。
【解答】解：
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
13．（2025春 安溪县期中）如图立体图形从前面、左面、上面看到的形状是什么？请画一画。
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】
【分析】左面的立体图形由6个相同的小正方体组成。从前面能看到5个相同的正方形，分两层，上层2个，下层3个，左齐；从左面能看到3个相同的正方形，分两层，上层1个，下层2个，左齐；从上面能看到4个相同的正方形，分两层，上层3个，下层1个，左齐。
【解答】解：
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
14．（2025春 历城区校级期中）画出从不同方向看下而的立体图形所看到的图形。
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】
【分析】左面的立体图形由5个相同的小正方体组成。从正面能看到4个相同的正方形，分两层，下层3个，上层居中1个；从右面能看到3个相同的正方形，分两层，上层1个，下层2个，右齐；从上面能看到4个相同的正方形，分两层，每层2个，上层右与下层左齐。
【解答】解：
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
15．（2025春 郧西县期中）如图的物体从前面、左面和上面看到的图形分别是什么？请在方格中画出来（请将内部涂黑）。
【考点】作简单图形的三视图．
【专题】空间观念；几何直观．
【答案】
【分析】左面的立体图形由7个相同的小正方体组成。从前面以看到6个相同的正方形，分三层，由上而下，分别是1个、2个、3个，左齐；从左面能看到4个相同的正方形，分两列，左列3个，右列1个，下齐；从上面能看到4个相同的正方形，分两层，上层3个，下层1个，左齐。
【解答】解：
【点评】本题是考查作简单图形的三视图，能正确辨认从正面、上面、左面（或右面）观察到的简单几何体的平面图形。
