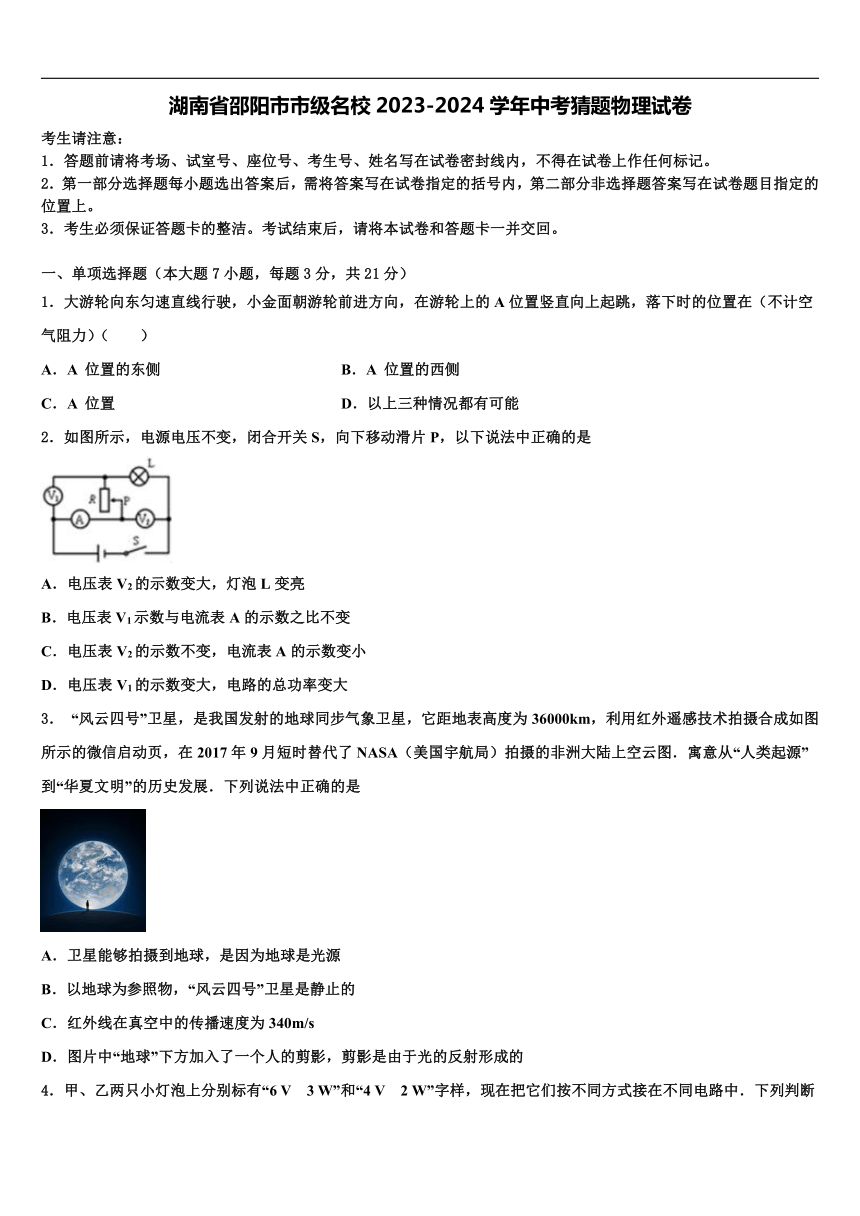

湖南省邵阳市市级名校2023-2024学年中考猜题物理试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．大游轮向东匀速直线行驶，小金面朝游轮前进方向，在游轮上的A位置竖直向上起跳，落下时的位置在（不计空气阻力）（ ）
A．A 位置的东侧 B．A 位置的西侧
C．A 位置 D．以上三种情况都有可能
2．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是
A．电压表V2的示数变大，灯泡L变亮
B．电压表V1示数与电流表A的示数之比不变
C．电压表V2的示数不变，电流表A的示数变小
D．电压表V1的示数变大，电路的总功率变大
3． “风云四号”卫星，是我国发射的地球同步气象卫星，它距地表高度为36000km，利用红外遥感技术拍摄合成如图所示的微信启动页，在2017年9月短时替代了NASA（美国宇航局）拍摄的非洲大陆上空云图．寓意从“人类起源”到“华夏文明”的历史发展．下列说法中正确的是
A．卫星能够拍摄到地球，是因为地球是光源
B．以地球为参照物，“风云四号”卫星是静止的
C．红外线在真空中的传播速度为340m/s
D．图片中“地球”下方加入了一个人的剪影，剪影是由于光的反射形成的

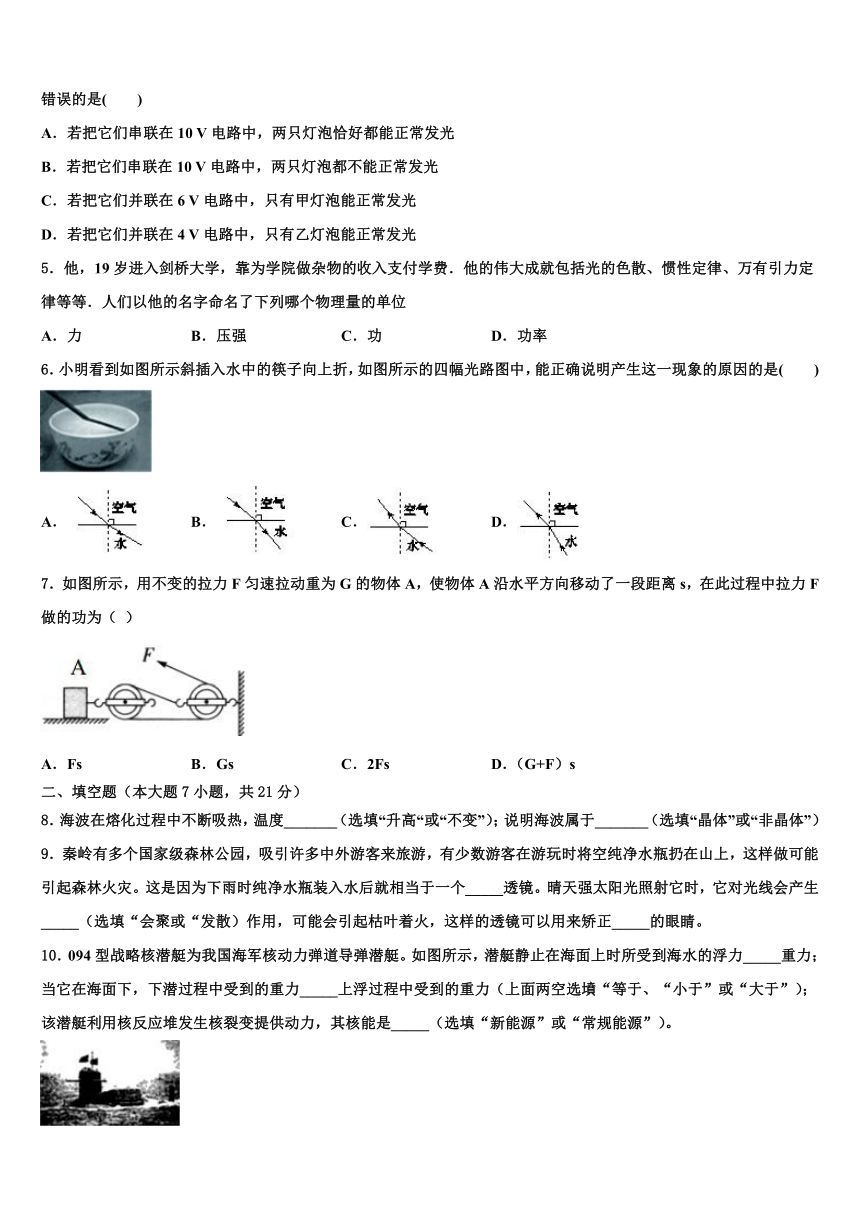

4．甲、乙两只小灯泡上分别标有“6 V　3 W”和“4 V　2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
5．他，19岁进入剑桥大学，靠为学院做杂物的收入支付学费．他的伟大成就包括光的色散、惯性定律、万有引力定律等等．人们以他的名字命名了下列哪个物理量的单位
A．力 B．压强 C．功 D．功率
6．小明看到如图所示斜插入水中的筷子向上折，如图所示的四幅光路图中，能正确说明产生这一现象的原因的是(　　)
A． B． C． D．
7．如图所示，用不变的拉力F匀速拉动重为G的物体A，使物体A沿水平方向移动了一段距离s，在此过程中拉力F做的功为（ ）
A．Fs B．Gs C．2Fs D．（G+F）s
二、填空题（本大题7小题，共21分）
8．海波在熔化过程中不断吸热，温度_______（选填“升高“或“不变”）；说明海波属于_______（选填“晶体”或“非晶体”）
9．秦岭有多个国家级森林公园，吸引许多中外游客来旅游，有少数游客在游玩时将空纯净水瓶扔在山上，这样做可能引起森林火灾。这是因为下雨时纯净水瓶装入水后就相当于一个_____透镜。晴天强太阳光照射它时，它对光线会产生_____（选填“会聚或“发散）作用，可能会引起枯叶着火，这样的透镜可以用来矫正_____的眼睛。
10．094型战略核潜艇为我国海军核动力弹道导弹潜艇。如图所示，潜艇静止在海面上时所受到海水的浮力_____重力；当它在海面下，下潜过程中受到的重力_____上浮过程中受到的重力（上面两空选墳“等于、“小于”或“大于”）；该潜艇利用核反应堆发生核裂变提供动力，其核能是_____（选填“新能源”或“常规能源”）。

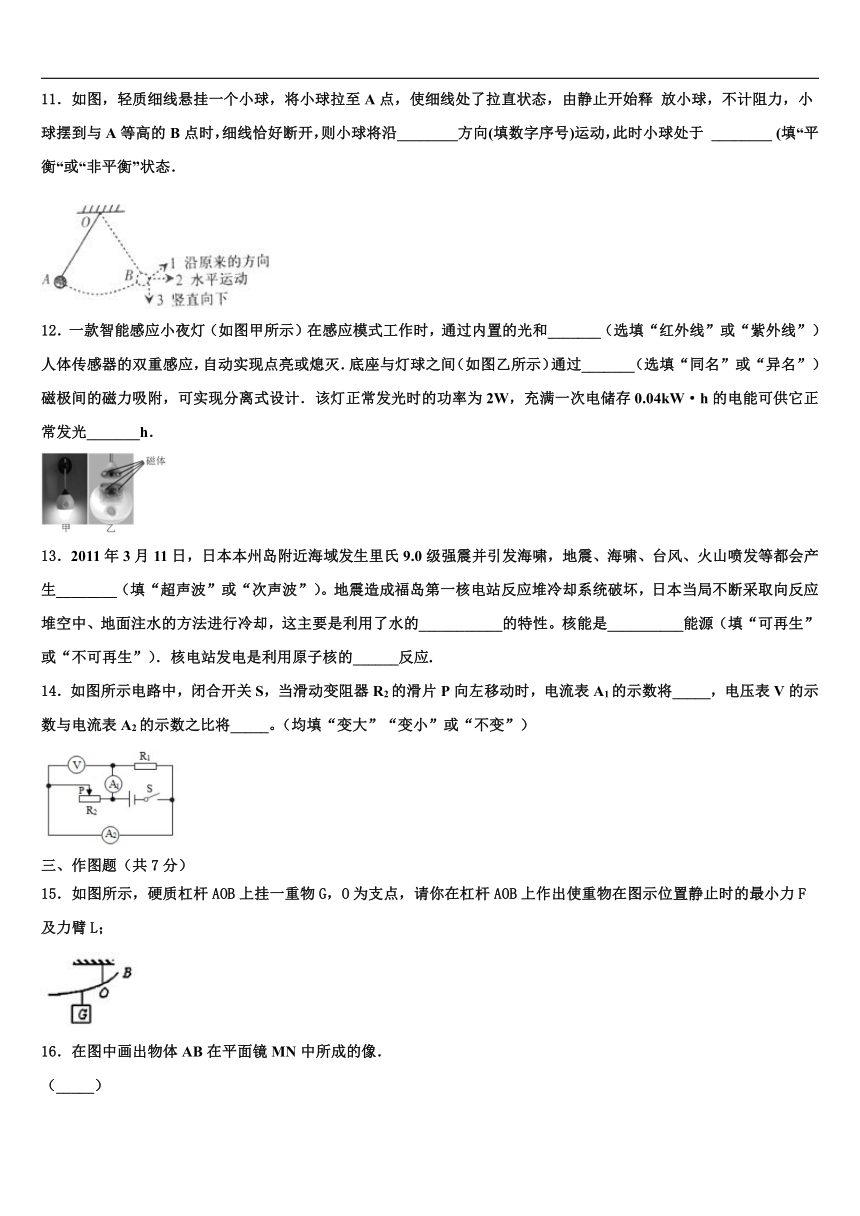

11．如图，轻质细线悬挂一个小球，将小球拉至A点，使细线处了拉直状态，由静止开始释 放小球，不计阻力，小球摆到与A等高的B点时，细线恰好断开，则小球将沿________方向(填数字序号)运动，此时小球处于 ________ (填“平衡“或“非平衡”状态．
12．一款智能感应小夜灯（如图甲所示）在感应模式工作时，通过内置的光和_______（选填“红外线”或“紫外线”）人体传感器的双重感应，自动实现点亮或熄灭．底座与灯球之间（如图乙所示）通过_______（选填“同名”或“异名”）磁极间的磁力吸附，可实现分离式设计．该灯正常发光时的功率为2W，充满一次电储存0.04kW·h的电能可供它正常发光_______h．
13．2011年3月11日，日本本州岛附近海域发生里氏9.0级强震并引发海啸，地震、海啸、台风、火山喷发等都会产生________（填“超声波”或“次声波”）。地震造成福岛第一核电站反应堆冷却系统破坏，日本当局不断采取向反应堆空中、地面注水的方法进行冷却，这主要是利用了水的___________的特性。核能是__________能源（填“可再生”或“不可再生”）．核电站发电是利用原子核的______反应.
14．如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将_____，电压表V的示数与电流表A2的示数之比将_____。（均填“变大”“变小”或“不变”）
三、作图题（共7分）
15．如图所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及力臂L；
16．在图中画出物体AB在平面镜MN中所成的像．
（_____）

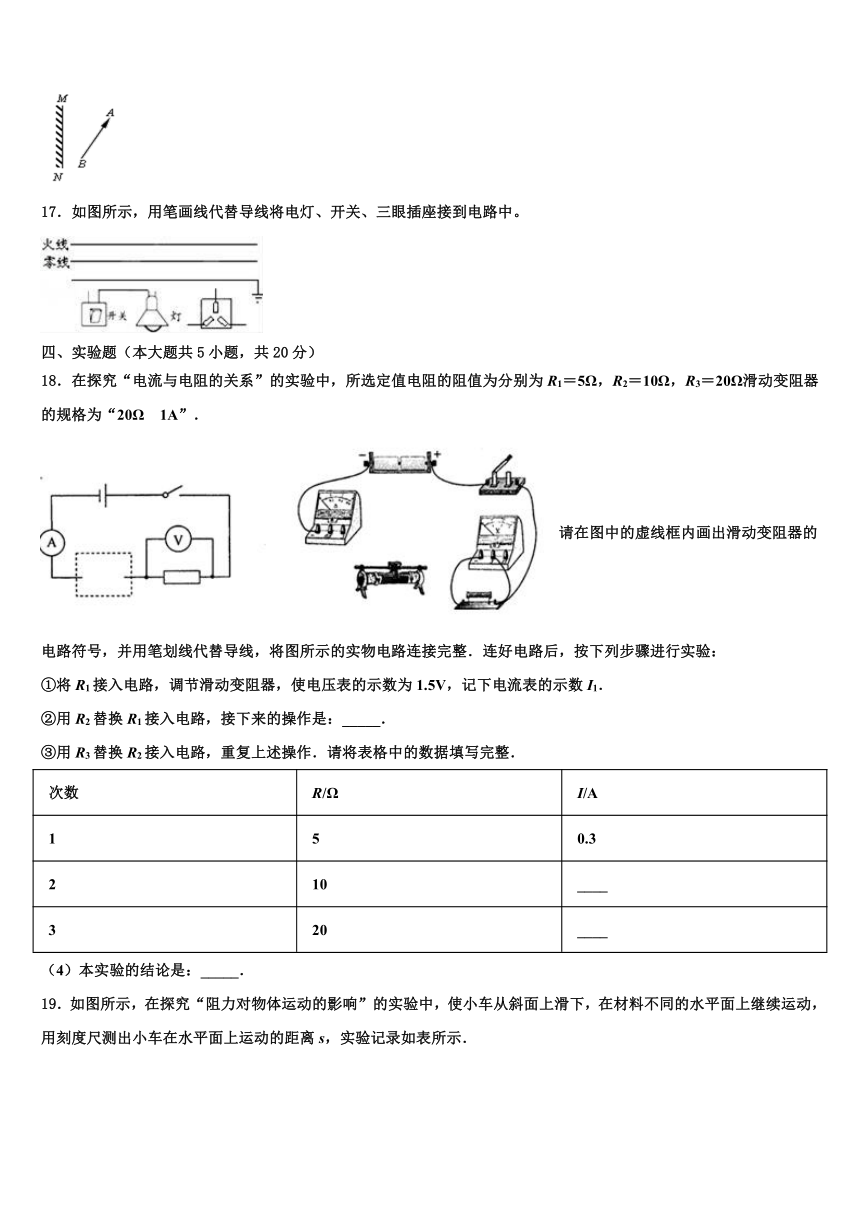

17．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
四、实验题（本大题共5小题，共20分）
18．在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值为分别为R1＝5Ω，R2＝10Ω，R3＝20Ω滑动变阻器的规格为“20Ω　1A”．
请在图中的虚线框内画出滑动变阻器的电路符号，并用笔划线代替导线，将图所示的实物电路连接完整．连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下电流表的示数I1．
②用R2替换R1接入电路，接下来的操作是：_____．
③用R3替换R2接入电路，重复上述操作．请将表格中的数据填写完整．
次数 R/Ω I/A
1 5 0.3
2 10 ____
3 20 ____
（4）本实验的结论是：_____．

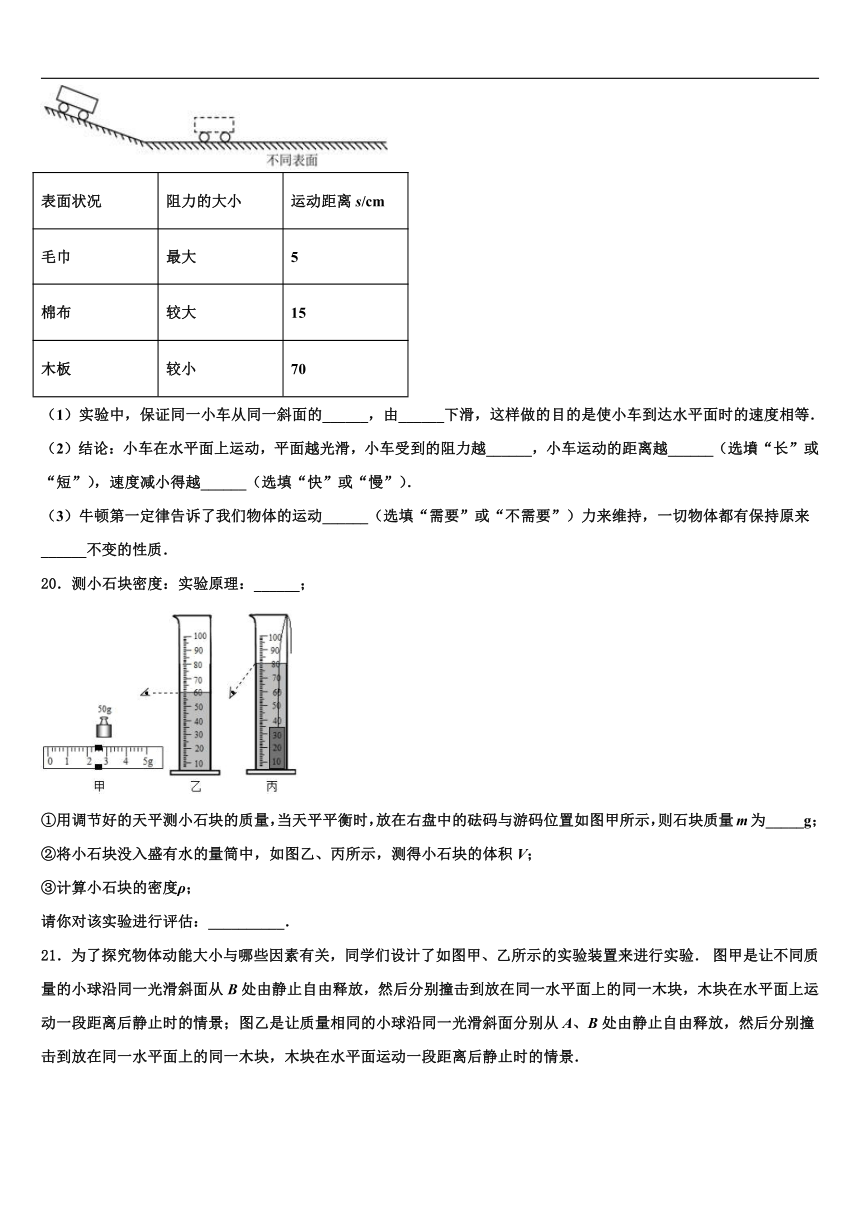

19．如图所示，在探究“阻力对物体运动的影响”的实验中，使小车从斜面上滑下，在材料不同的水平面上继续运动，用刻度尺测出小车在水平面上运动的距离s，实验记录如表所示．
表面状况 阻力的大小 运动距离s/cm
毛巾 最大 5
棉布 较大 15
木板 较小 70
（1）实验中，保证同一小车从同一斜面的______，由______下滑，这样做的目的是使小车到达水平面时的速度相等．
（2）结论：小车在水平面上运动，平面越光滑，小车受到的阻力越______，小车运动的距离越______（选墳“长”或“短”），速度减小得越______（选填“快”或“慢”）．
（3）牛顿第一定律告诉了我们物体的运动______（选填“需要”或“不需要”）力来维持，一切物体都有保持原来______不变的性质．
20．测小石块密度：实验原理：______；
①用调节好的天平测小石块的质量，当天平平衡时，放在右盘中的砝码与游码位置如图甲所示，则石块质量m为_____g；
②将小石块没入盛有水的量筒中，如图乙、丙所示，测得小石块的体积V；
③计算小石块的密度ρ；
请你对该实验进行评估：__________．
21．为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、乙所示的实验装置来进行实验． 图甲是让不同质量的小球沿同一光滑斜面从B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面上运动一段距离后静止时的情景；图乙是让质量相同的小球沿同一光滑斜面分别从A、B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景．
若要探究动能大小与速度的关系，应选择图____(选填“甲”、“乙” )进行实验．木块在水平面上滑动时，受到水平面的摩擦力__________ (选填“变大”、“变小”或“不变” )，克服摩擦力做功的功率______ (选填“变大”、“变小”或“不变” )．本实验装置的水平面如果绝对光滑，还能得出结论吗？______，原因是___________．本实验采用的研究方法是___________、______________．
22．如右图是探究平面镜成像特点的实验装置图，人站在竖直的玻璃板前点燃蜡烛A，拿未点燃的蜡烛B竖直在玻璃板后移动，直至蜡烛B与蜡烛A的像完全重合。
（1）人在蜡烛A的同侧看到烛焰的像是光的_____（填“反射”或“折射”）现象形成的。
（2）移去蜡烛B，在其原来位置放一光屏，光屏上不能呈现蜡烛A的像，说明_____。
（3）实验时，将蜡烛A逐渐远离玻璃板，它的像将_____（填“远离”或“靠近”）玻璃板，像的大小将_____（填“变大”、“变小”或“不变”）。
五、计算题（本大题共2小题，共13分）
23．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
24．如图，用塔式起重机上的滑轮组（相当于如图所示的滑轮组）匀速吊起重为9×103 N的物体使之上升10 m，已知滑轮组的机械效率是80％，求：
绳上的拉力；若不计绳重与摩擦，匀速吊起重为1.8×104 N的物体，物体上升速度是0.1 m/s，求拉力的功率。
六、综合能力题（本大题共3小题，共18分）
25．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
（1）若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？
（2）正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。
（3）如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
26．图为某三档位(慢加热、快加热、保温)电热水器的简化电路图，R1、R2均为加热电阻(温度对电阻的影响忽略不计 )；铭牌上的部分参数如下表所示，其中快加热功率模糊不清，该热水器能将水加热到的最高温度为75℃，求：
额定电压 220V
保温功率 605W
慢加热功率 1210W
快加热功率
(1)若电热器中已装满初温为25℃的水40kg，将这些水加热到最高温度，水吸收的热量_______(c水=4.2×103J/kg·℃)；当开关S1闭合，S2接b时，电热水器处于________状态，求R1的阻值_________；若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度，用快加热比用慢加热节约多少时间____？
27．（2016·绥化卷）仔细阅读材料，根据材料提供的信息回答问题：
我们已经学过杠杆的力臂和杠杆的平衡条件，如果把这些知识稍加拓宽和延伸，就可尝试用新的方法来解决一些实际问题．有固定转动轴的物体在力的作用下处于静止或匀速转动的状态称为力矩平衡状态．物理学中把力和力臂的乘积叫做力对转动轴的力矩．力矩用M表示，即M=FL,式中L为力臂，力臂是转动轴到力的作用线的距离．在国际单位制中，力矩的单位是牛顿 米，符号为N m．引入力矩概念后，杠杆的平衡条件可叙述为：使杠杆沿顺时针转动的力矩与使杠杆沿逆时针转动的力矩相等．用公式表示为：M顺=M逆
（1） 力矩的表达式为：M=____________，力矩的国际单位为______ ．
（2）用垂直于门的力推门，推力F=80N，手到门轴的距离为0.3m,则F对门轴的力矩M为___________N m．
（3）如图所示，一根均匀木棒OA可绕过0点的水平轴自由转动，现有一方向不变的水平力F作用于该棒的A点，使棒从竖直位罝缓慢转到偏角0<90°的某一位罝（缓慢转动可视为匀速转动），设M为力F对转轴的力矩，对此过程中M和F判断正确的是____________．（选填字母）
A． M不断变大，F不断变大％ B． M不断变大，F不断变小
C． M不断变小，F不断变大 D． M不断变小，F不断变小
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
游轮匀速直线运动时，人游轮上竖直向上跳起时，由于惯性仍然保持与游轮相同的运动速度和运动方向，所以会落回原处．故选C．
点睛：物体保持原来运动状态不变的性质叫做惯性，惯性是物体固有的属性，一切物体在任何情况下都有惯性，据此解答．
2、C
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表V1测变阻器两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
因电源电压不变，所以，滑片移动时，电压表V2的示数不变，向下移动滑片P，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小， 由U＝IR可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误，C正确；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表V1的示数变大，则电压表V1示数与电流表A的示数之比变大，故B错误；
由P＝UI可知，电路的总功率变小，故D错误。
3、B
【解析】
A．因为地球可以反射太阳光，所以我们在太空中人们能看到地球，而地球本身不是光源，故A错误；
B．以地球为参照物，“风云四号”卫星的位置不发生变化是静止的，故B正确；
C．红外线在真空中的传播速度为3×108m/s，故C错误；
D．图片中的“地球”下方加入了一个人的剪影，剪影是由于光的直线传播形成的，故D错误．
4、B
【解析】
由题可知，甲灯泡正常发光时的电流：
，
甲灯泡的电阻：
；
乙灯泡正常发光时的电阻：
，
乙灯泡的电阻：
。
【详解】
AB．因为两灯泡额定电流相等均为0.5A，若把它们串联在10 V电路中，两只灯泡两端的电压分别为其额定电压，两灯泡恰好都能正常发光，故A正确，B错误；
C．若把它们并联在6 V电路中，并联电路各支路两端电压相等，乙灯泡将会烧毁，只有甲灯泡能正常发光，故C正确；
D．若把它们并联在4 V电路中，乙灯两端电压为额定电压，乙灯能正常发光，甲灯不能正常发光，故D正确；
故选B。
5、A
【解析】
A．牛顿在光的色散、惯性定律、万有引力定律和微积分学等方面，为现代科学的发展奠定了基础．为纪念他，人们用它的名字命名为力的单位．故A符合题意；
B．为了纪念帕斯卡对科学发展作出的贡献，人们用他的名字命名了压强的单位．故B不符合题意；
C．为了纪念焦耳对科学发展作出的贡献，人们用他的名字命名了功和能量的单位．故C不符合题意；
D．为了纪念瓦特对科学发展作出的贡献，人们用他的名字命名了功率的单位．故D不符合题意．
6、D
【解析】
如图所示斜插入水中的筷子向上折，是光线由水中斜射入空气中时，发生折射而形成的，折射角大于入射角．
AB、光线由空气射入水中，错误；
C、折射角小于入射角，错误；
D、光从水中斜射入空气中，折射角大于入射角，正确；
故选D．
7、C
【解析】
试题分析：由图可以看出，该滑轮组绳子的有效股数n=2，绳子自由端移动2s，已知拉力为F，由功的公式可以计算拉力所做的功．
解：由题知：
拉力为F，绳子自由端移动距离是2s；
由功的公式得：W=2Fs．
故选C．
【点评】本题考查功的计算，做功的两个必要因素是：一是作用在物体上的力，一是物体在力的方向上移动的距离，本题中的难点是判断拉力方向上移动的距离．
二、填空题（本大题7小题，共21分）
8、不变 晶体
【解析】
[1][2]晶体和非晶体的区别就在于晶体有一定的熔化温度，当熔化完以前，温度是不会升高的，即晶体熔化时吸热，温度不变，海波在熔化过程中，不断吸收热量，而温度是不变的，说明有固定的熔点，所以海波属于晶体；
9、凸 会聚 远视
【解析】
下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜，水凸透镜对太阳光有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾，远视眼的晶状体变薄，会聚能力减弱，像成在视网膜的后方。远视眼能看清远处的物体，不能看清近处的物体，要看清近处的物体需要戴凸透镜进行矫正。
10、等于 大于 新能源
【解析】
潜艇静止在海面上时，处于漂浮状态，受的是平衡力的作用，其重力等于浮力；当它在海面下，下潜过程中受到的重力大于浮力，上浮过程中受到的重力小于浮力，由于浸入水中的体积即排开水的体积不变，根据F浮＝ρgV排可知，浮力不变，所以，下潜过程中受到的重力大于上浮过程中受到的重力；核能是人们最近开始使用、有待推广的能源，所以核能是新能源。
11、3 非平衡
【解析】
不计阻力时，小球从A点运动到B点的过程中机械能守恒，由于小球在A点静止释放，到达等高的B点时，小球速度恰好为0，此时细线恰好断开，则小球只受重力作用，处于非平衡状态，将沿竖直向下方向3运动．
此题考查了重力的方向．在此题中，小球由于重力作用将由静止下落．解决此题的关键是判断出在B点的运动状态．
12、红外线 异名 20
【解析】
感应小夜灯在感应模式工作时，通过内置的光和红外线人体传感器的双重感应，自动实现点亮或熄灭，红外线属于电磁波的一种，电磁波的传播速度是3×108m/s，它在生活中应用很广，同名磁极排斥，异名磁极吸引，根据磁极间相互作用底座与灯球之间通过异名磁极间的磁力吸附，可实现分离式设计；由 可得正常发光时间：.
13、次声波 比热容大 不可再生 链式
【解析】
科学家借助仪器可以测出海啸、地震、海啸、台风、核武器试验以及导弹发射时产生的声波频率小于20Hz，属于次声波；
因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以日本当局不断采取向反应堆空中、地面注水的方法，进行冷却，以免造成更大的核事故；
核能一旦消耗就很难再生，属于不可再生能源；
核电站是利用原子核的链式反应在可控制的核反应堆中进行。
14、不变 变大
【解析】
由电路图可知，R1与R2并联，电压表测电源电压，电流表A1测R1支路电流，电流表A2测R2支路电流；因电源电压保持不变，所以滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，滑片移动时，通过R1的电流不变，即电流表A1的示数将不变，当滑动变阻器R2的滑片P向左端移动时，接入电路中的电阻变大，由可知，通过R2的电流变小，即电流表A2的示数变小；因电压表V的示数不变，电流表A2示数变小，所以电压表V示数与电流表A2示数的比值变大。
三、作图题（共7分）
15、
【解析】
根据杠杆平衡条件，动力臂越长越省力，力的作用点确定，从支点到动力作用点的距离便为最长的力臂；图中O为支点，要使杠杆平衡且动力最小，就应该让力F作用在A点，OA是最长的力臂，则力F应与OA垂直且向上．如图所示：
16、
【解析】
根据平面镜成像的特点：平面镜所成的像与物等大，像与物离镜面的距离相等，即像与物关于镜面对称，故过A与B分别作平面镜的垂线，在垂线上找出对称点A'与B'，因平面镜成的是虚像，用虚线连接A'B'即为所作像．
17、
【解析】
首先辨别上面三根线：地线、火线、零线．灯泡接法：火线进入开关，再进入灯泡，零线直接接入灯泡．三孔插座：上孔接地线；左孔接零线；右孔接火线．如图所示：
四、实验题（本大题共5小题，共20分）
18、 移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2； 0.15 0.075 电压一定时，导体中的电流跟导体的电阻成反比
【解析】
（1）把滑动变阻器的符号画在电路中，如下图所示：
一节干电池的电压为1.5V，两节干电池串联时电源的电压为3V，当电路中的阻值最小为5Ω时，电路中的电流最大I＝＝0.6A，故电流表的量程为0～0.6A，滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：
（2）该实验需要控制定值电阻两端的电压一定，所以，当用R2替换R1接入电路时，接下来他应该进行的操作是：移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2；
（3）实验中电压表的示数U＝1.5V，则通过R2和R3的电流分别为：I2＝＝0.15A，I3＝＝0.075A，
表格数据如下所示：
次数 R/Ω I/A
1 5 0.3
2 10 0.15
3 20 0.075
（4）由表格可知实验结论为：电压一定时，导体中的电流跟导体的电阻成反比．
19、同一高度 静止 小 长 慢 不需要 运动状态
【解析】
（1）实验中，为了保证小车到达水平面时的速度相等，应让同一小车从同一斜面的同一高度，由静止滑下；
（2）三次小车到达水平面时的速度相同，由实验数据可知，小车在不同表面上运动的距离不同，平面越光滑，小车受到的阻力越小，小车在平面上运动的距离越长，速度减小得越慢；
（3）牛顿第一定律的内容为：一切物体在不受外力时，总保持静止状态或匀速直线运动状态；这反映了力和运动的关系，表明了物体的运动不需要力来维持，而力是改变物体运动状态的根本原因，一切物体都有保持原来运动状态不变的性质．
20、 52.4 仰视造成所测石块的体积偏小，密度偏大
【解析】
在“测石块的密度”实验中，其实验原理是：；
①由图甲知，石块的质量m＝50g+2.4g＝52.4g；
③量筒读数时视线与凹形液面的底部相平，而仰视造成所测石块的体积偏小，由可知，密度偏大．
21、乙 不变 变小 不能 球将匀速直线运动，无法判断动能大小 控制变量 转换法
【解析】
（1）要探究动能大小与速度的关系应控制质量相同，同时改变小球由静止释放的高度，因此应选择图乙进行实验；
（2）木块在水平面上滑动时对桌面的压力不变，接触面粗糙程度不变，因此受到水平面的摩擦力不变，在摩擦力的作用下物块速度逐渐变小，根据公式 可知克服摩擦力做功的功率变小；
（3）水平面如果绝对光滑球将一直匀速直线运动，无法判断动能大小，因此不能得出结论；
（4）本实验探究物体动能大小与哪些因素有关采用的研究方法是控制变量法．同时，将小球的动能转换为木块移动的距离来体现，用到的是转换法．
22、反射 平面镜所成的像是虚像 远离 不变
【解析】
（1）平面镜成像的实质是光的反射现象；
（2）实像能成在光屏上，而虚像不能成在光屏上，所以据此即可判断；
（3）物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等。
【详解】
（1）平面镜成的是虚像，是光的反射形成的，因此，眼睛在A侧看到的蜡烛的像是由光的反射形成的；
（2）由于平面镜所成的像是虚像，所以移去蜡烛B，并在其位置上放一光屏，则光屏上不能接收到蜡烛A的火焰的像。
（3）物像到平面镜的距离相等，因此若将蜡烛A远离玻璃板时，则像将远离玻璃板移动；
平面镜中的像的大小跟物体大小有关，跟物体到平面镜的距离无关，所以物体面镜，像也面镜，像的大小不变。
本题考查学生实际动手操作实验的能力，并能对实验中出现的问题正确分析，探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
五、计算题（本大题共2小题，共13分）
23、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
【解析】
(1)根据题意知道，当闭合S1 时为“低温”档，此时R1单独接入电路，由P=U2/R知道，“低温”档正常工作时的电阻是：
R1 =U2/P低=(220V）2/550W=88Ω；
(2)由电路图知道，只闭合S1 为“低温”档，只闭合S2 为“中温”档，当同时闭合S1 、S2为高温档，此时R1、R2 并联，电路的总功率是：
P高温 =P低温+P中温=550W+1100W=1650W，
由P=UI知道，此时正常工作的电流是：
I=P高/U=1650W/220V=7.5A，
(3)若电暖器的“高温”档正常工作20分钟，则放出的热量是：
W=P高温t=1650W×20×60s=1.98×106 J；
根据题意知道，空气吸收的热量是：
Q吸=ηW=50%×1.98×106 J=0.99×106 J；
由Q吸=cm△t可知，房间内的空气升高的温度是：
△t=Q吸/cm=0.99×106J/1.1×103J/（kg ℃）×60kg=15℃。
本题考查的是电功率公式、效率公式和热量公式的应用，是一道电功与热量的综合，解题的关键是不同档位时电路连接方式的判断。
24、（1）3.75×103 N（2）2.025×103W
【解析】
根据题图“塔式起重机上的滑轮组”和求“绳上的拉力与拉力的功率”可知，本题考查滑轮组机械效率的计算。根据机械效率公式求拉力的大小；根据P=Fv求拉力的功率。
【详解】
（1）根据机械效率公式，
绳上的拉力
。
（2）不计绳重与摩擦时，拉力，
则。
匀速吊起重为1.8×104 N的物体，绳子的拉力
，
v=nv物=3×0.1m/s=0.3m/s ，
根据，
拉力的功率
P=F’v=
答：（1）绳子的拉力是3.75×103 N； （2）拉力的功率是2.025×103W；
六、综合能力题（本大题共3小题，共18分）
25、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
26、8.4×106J 慢加热 40Ω 4132s
【解析】
（1）用该电热水器把水加热到最高温度，水需要吸收的热量：
Q吸=c水m(t-t0)= 4.2×103J/kg·℃)×40kg×(75℃-25℃)=8.4×106J；
（2）开关S1闭合，S2接b，电热水器处于慢加热工作状态，R1的阻值：；
（3）电热水器消耗的电能：，
开关S1断开，S2接b，R1、R2串联，电路中的阻值R串= R1+R2，此时电路中的总电阻最大，总功率最小，电热水器处于保温工作状态，此时电路中的阻值：，
则R2 = R串-R1=80Ω-40Ω=40Ω ，
开关S1闭合，S2接a，R1、R2并联，电路中的阻值：，
此时电路中的总电阻最小，总功率最大，电热水器处于快加热工作状态，则快加热功率：
，
用该电热水器用快加热把原有的水加热到最高温度所用时间：，
用该电热水器用慢加热把原有的水加热到最高温度所用时间：，
用快加热比用慢加热节约的时间： t=t’-t=8264s-4132s=4132s。
27、FL N m 24 A
【解析】
试题分析：（1）由材料提供的信息可知，力矩的表达式为：M=FL，力矩的国际单位为N m；（2）用垂直于门的力推门，推力的力臂等于手到门轴的距离，L=1．3m，推力F对门轴的力矩M=FL=81N×1．3m=24N m；（3）以O点为转轴，重力的力臂增大，其力矩增大，根据力矩平衡条件可知，水平力F的力矩与重力的力矩平衡，则力F对转轴的力矩M不断变大．力F对转轴的力臂L减小，由力矩M=FL，分析可知，F不断变大，故A正确．故答案为（1）FL；N m；（2）24；（3）A．
【考点定位】杠杆的平衡分析法及其应用；杠杆的平衡条件
