(共26张PPT)

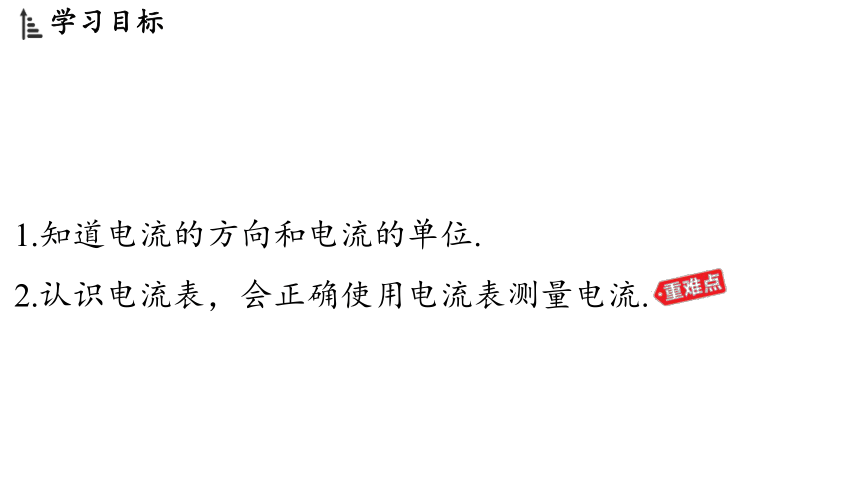

1.知道电流的方向和电流的单位.
2.认识电流表，会正确使用电流表测量电流.

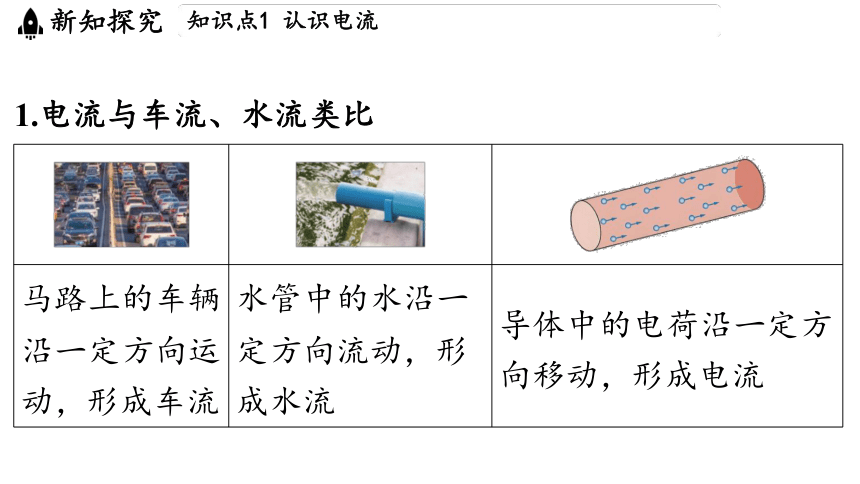

1.电流与车流、水流类比
____________________________ ___________________________ ________________________________________
马路上的车辆 沿一定方向运 动，形成车流 水管中的水沿一 定方向流动，形 成水流 导体中的电荷沿一定方
向移动，形成电流

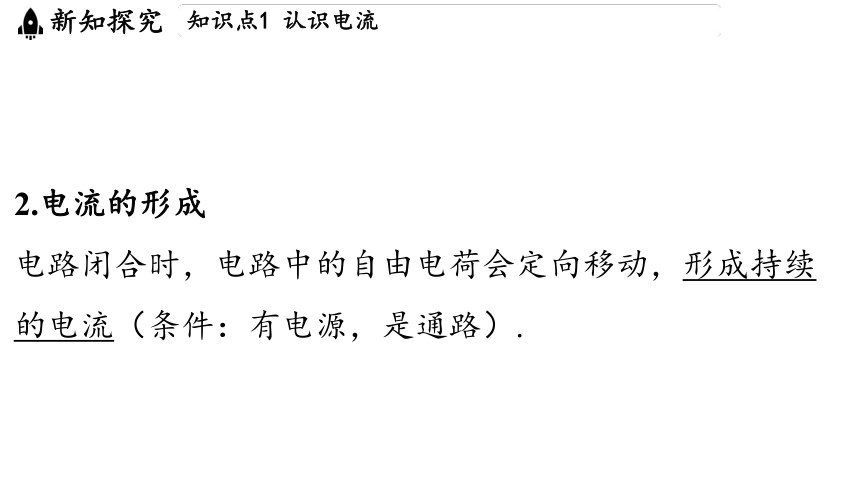

2.电流的形成
电路闭合时，电路中的自由电荷会定向移动，形成持续
的电流（条件：有电源，是通路）.

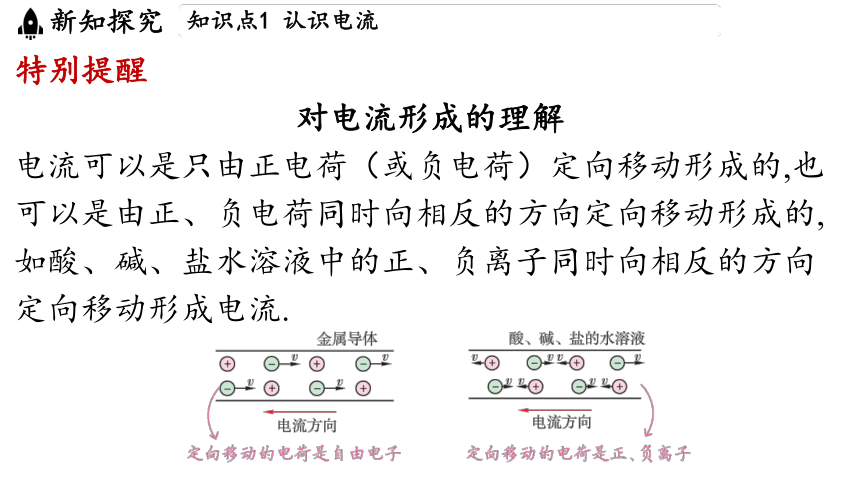

特别提醒
对电流形成的理解
电流可以是只由正电荷（或负电荷）定向移动形成的,也
可以是由正、负电荷同时向相反的方向定向移动形成的,
如酸、碱、盐水溶液中的正、负离子同时向相反的方向
定向移动形成电流.

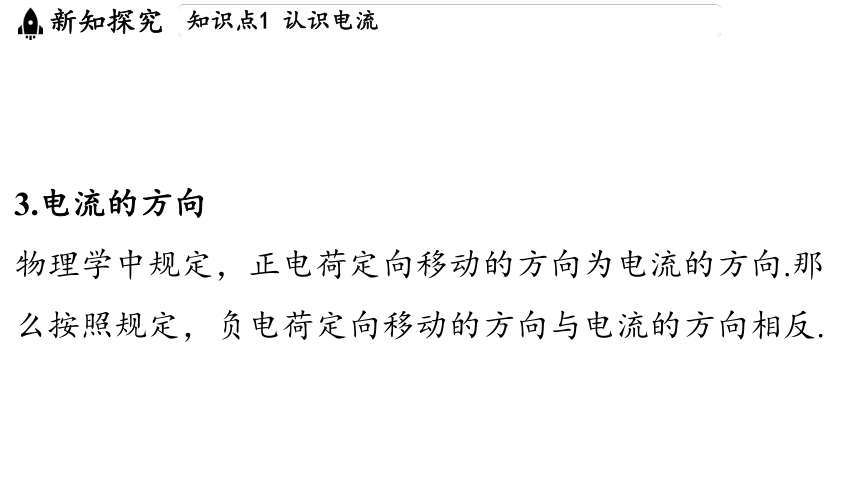

3.电流的方向
物理学中规定，正电荷定向移动的方向为电流的方向.那
么按照规定，负电荷定向移动的方向与电流的方向相反.

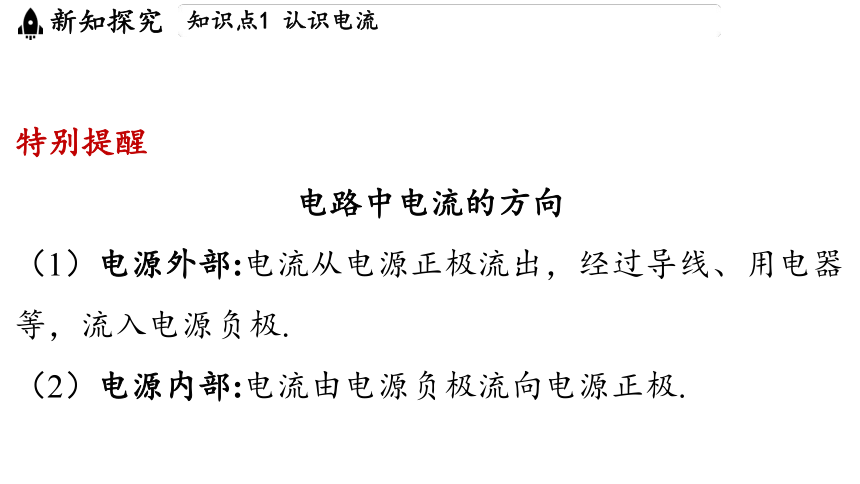

特别提醒
电路中电流的方向
（1）电源外部:电流从电源正极流出，经过导线、用电器
等，流入电源负极.
（2）电源内部:电流由电源负极流向电源正极.

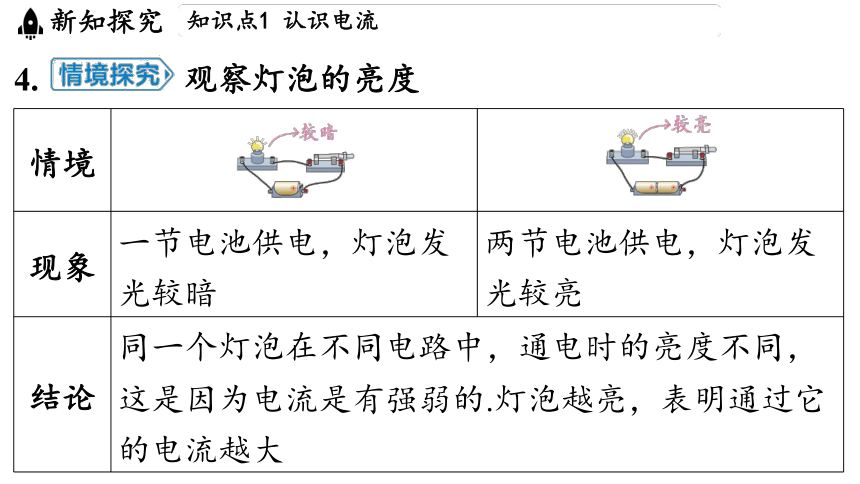

4. 观察灯泡的亮度
情境 ______________________________ ______________________________
现象 一节电池供电，灯泡发 光较暗 两节电池供电，灯泡发
光较亮

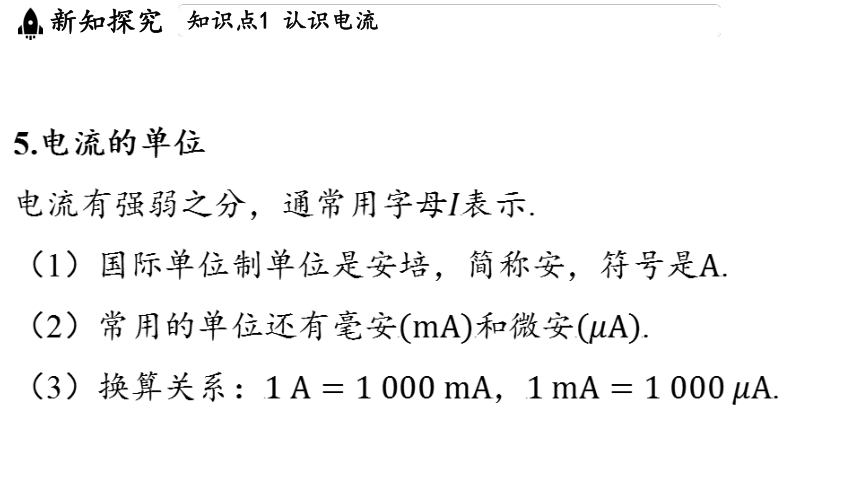

结论 同一个灯泡在不同电路中，通电时的亮度不同， 这是因为电流是有强弱的.灯泡越亮，表明通过它 的电流越大 5.电流的单位
电流有强弱之分，通常用字母表示.
（1）国际单位制单位是安培，简称安，符号是.
（2）常用的单位还有毫安和微安.
（3）换算关系：，.
6.常见的电流值
___________ 约 ______________________________ 约 ______________________ 约 ____________________________________
约
___________ 约 ____________________ 约 ___________________________ 约 ______________________________
可达
典例1 （南昌期末）实验室小灯泡正常工作的电流约
为，等于_____ ；半导体收音机正常工作时的
电流约为，等于________ .
200
[解析] ，
.
1.认识电流表
作用 测量电路中电流的大小
符号及 结构 电流表在电路中的符号
为__________，实验室常用的电
流表通常有三个接线柱，
两个量程
表盘及 接线方 式 ________________________________________ _________________________________________
量程及 分度值 当接“-”和“0.6”两个接线 柱时，其量程为 ，每小格表示 ，即分度值为 当接“-”和“3”两个接线
柱时，其量程为
，每小格表示
，即分度值为
读数方 法 一看：看清电流表的量程及分度值；
二读：根据指针所指位置读数，如上方两接线
方式下电流表的示数分别为、
2.电流表的使用规则
使用规则 不遵守规则的后果
校零 测量前检查指针 是否对准零刻度 线.如有偏差， 需用调零旋钮调 整指针使其对准 零刻度线 若指针不在零刻度线位置就开始
测量，会出现以下两种情况：
（1）指针在零刻度线左侧：读
数偏小.
（2）指针在零刻度线右侧：读
数偏大
使用规则 不遵守规则的后果
串联 电流表必须与被 测用电器串联 若电流表与被测用电器并联，用
电器被短路不工作，还有可能烧
坏电流表和电源
“ ” 进“-” 出 电流从电流表的 “ ”接线柱流 入，“-”接线柱 流出 若电流表的“ ”“-”接线柱接反
了，通电时指针会反向偏转，容
易损坏电流表
使用规则 不遵守规则的后果
量程 选择 （1）所测电流 大小不能超过所 选量程.（2）在 不超过量程的前 提下，应选用小 量程，便于精确 读数，减小误差 （1）如果电流大小超出电流表
量程，无法读数还容易损坏电流
表.
（2）如果选择量程过大，例如
可选择 量程时选择
量程，测量误差会变大
使用规则 不遵守规则的后果
严禁 电源 短路 不允许把电流表 直接接到电源的 两极上 若电流表不经过用电器直接接到
电源的两极，会造成电源短路，
可能烧坏电流表或电源
3.试触法确定电流表的量程
若不能预先估计被测电流的大小，要先使用大量程进行试
触.在试触过程中可能出现的现象、原因及处理办法如下.
试触现象 原因 处理办法
指针不动 电路开路 检查电路开路位置
指针偏转角度过大 甚至超过最大刻度 值（满偏） 所选量程较小 改用大量程或换更
大量程的电流表
试触现象 原因 处理办法
指针偏转角度过小 所选量程较大 改用小量程或换更
小量程的电流表
指针指向零刻度线 左侧（反偏） “ ”“-”接线柱接 反了或测量前未 校零 改接“ ”“-”接线柱
或对电流表校零
4.实验：用电流表测量电流
实验 器材 电池组、电流表、小灯泡、开关及导线
实验 步骤 （1）选择电流表的合适量程，按照电路图
（图甲）将实验器材
规范地连接起来，电
流表串联在电路图的
处（图乙）.
实验 步骤 （2）闭合开关，待指针稳定后，根据所指的刻
度读出被测电流的大小，记录在自己设计的记录
表中.重复测量.
（3）将电流表串联在图甲中电路图的 处，重复
步骤（2）
实验 结论 _______________________________________________________________________________________________________________________
流出和流入灯泡的电流大小相同.用电流表测量通
过灯泡的电流时，可以把电流表串联在灯泡的任
意一侧
典例2 某同学在使用电流表测量通过某一灯泡电流的实
验中，用开关“试触”，观察到电流表的指针迅速偏转到零
刻度线左侧，于是他立即断开开关.
（1）测量时产生这种现象的原因是__________________
_______.
电流表正、负接线
柱接反
[解析] 闭合开关后，发现电流表的指针反向偏转，原因
是电流表正、负接线柱接反了.
（2）该同学为了完成实验，下一步应该采取的措施是
______________________________.
将电流表正、负接线柱接线对调
（3）改正错误后，该同学再闭合开
关，电流表示数如图所示，则此时
电流大小为____A.
1.6
[解析] 图中电流表接 量程，
对应的分度值为，示数为 .
