1.会使用电流表测量串、并联电路中的电流.训练连接电
路的基本技能.
2.通过实验，探究串、并联电路中电流的特点.
3.体会定量研究的基本步骤：测量数据,分析归纳,得出结
论.

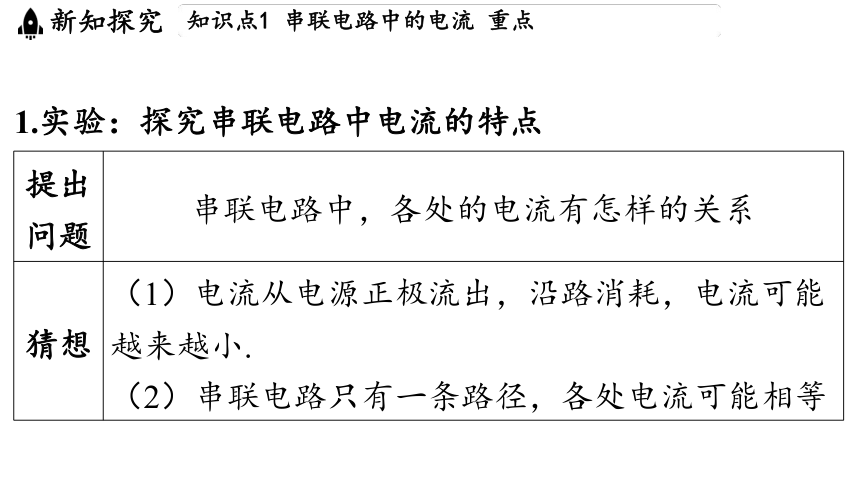

1.实验：探究串联电路中电流的特点
提出 问题 串联电路中，各处的电流有怎样的关系
猜想 （1）电流从电源正极流出，沿路消耗，电流可能
越来越小.
（2）串联电路只有一条路径，各处电流可能相等

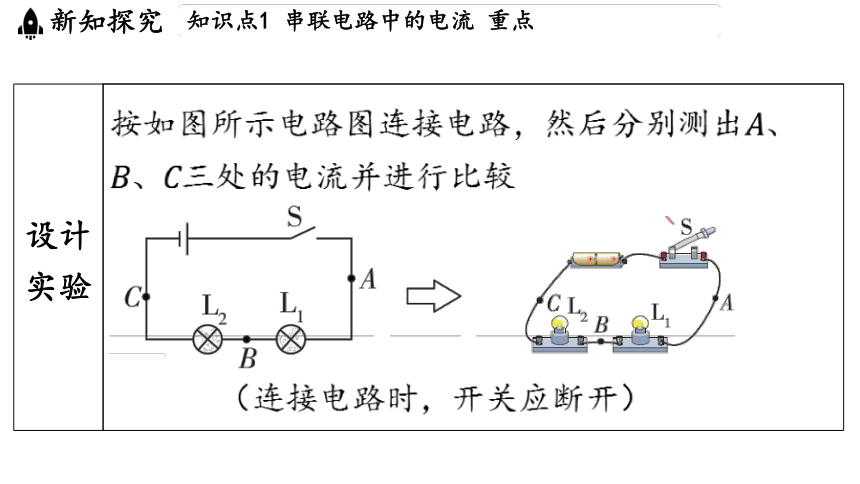

设计 实验 按如图所示电路图连接电路，然后分别测出 、
、 三处的电流并进行比较
__________________________________________________ _____________ ________________________________________________
（连接电路时，开关应断开）

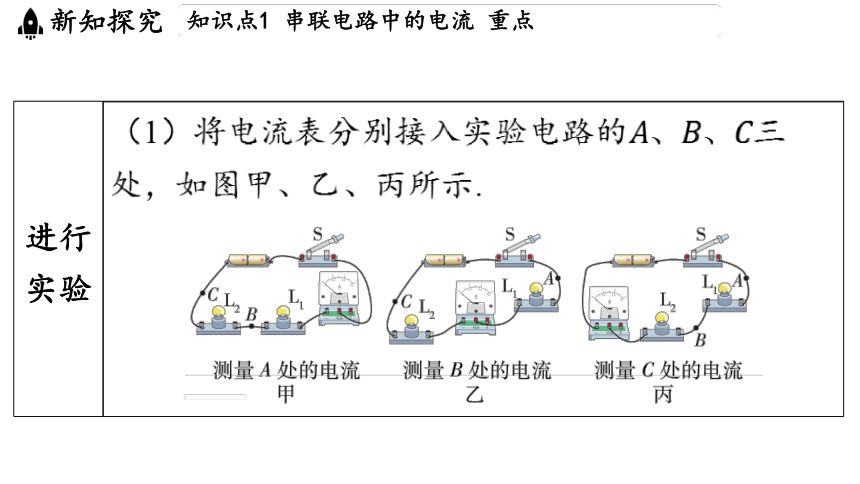

进行 实验 （1）将电流表分别接入实验电路的、、 三
处，如图甲、乙、丙所示.
____________________________________________________________________________________________________________

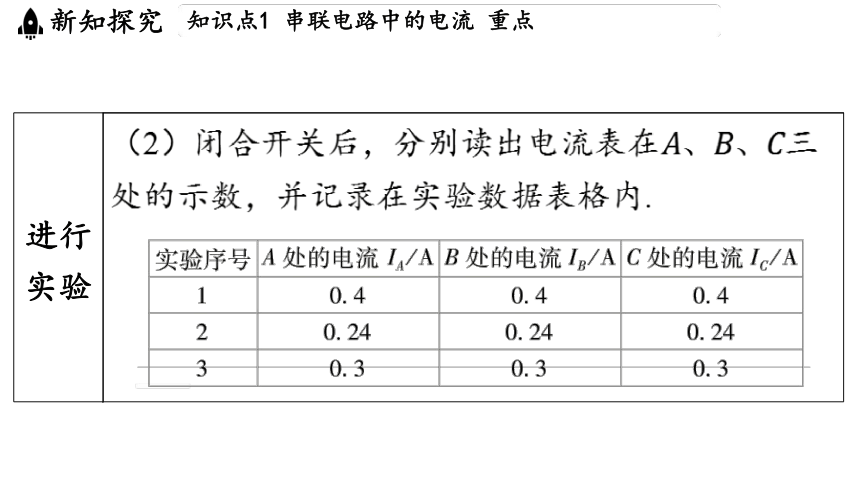

进行 实验 （2）闭合开关后，分别读出电流表在、、 三
处的示数，并记录在实验数据表格内.
______________________________________________________________________________________________________________________________

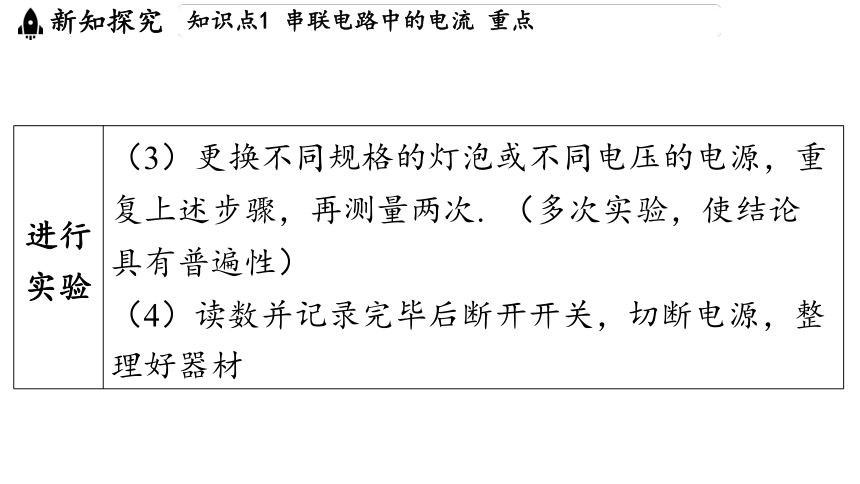

进行 实验 （3）更换不同规格的灯泡或不同电压的电源，重
复上述步骤，再测量两次. （多次实验，使结论
具有普遍性）
（4）读数并记录完毕后断开开关，切断电源，整
理好器材

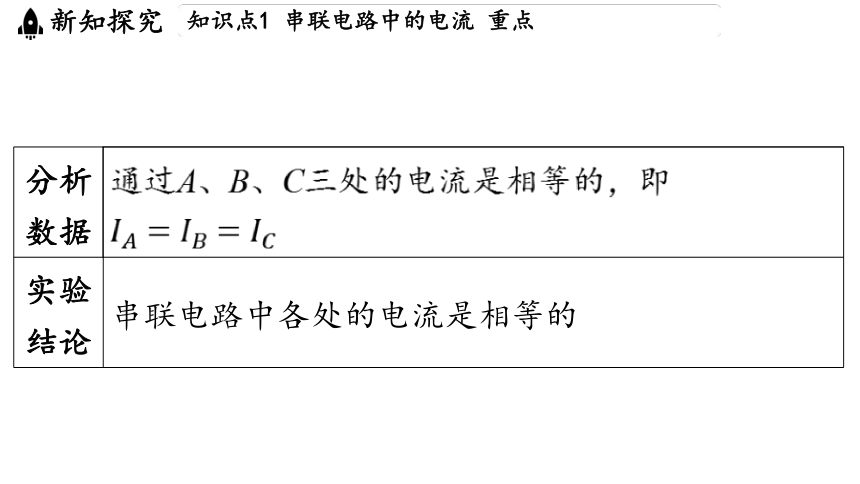

分析 数据 通过A、B、C三处的电流是相等的，即
实验 结论 串联电路中各处的电流是相等的

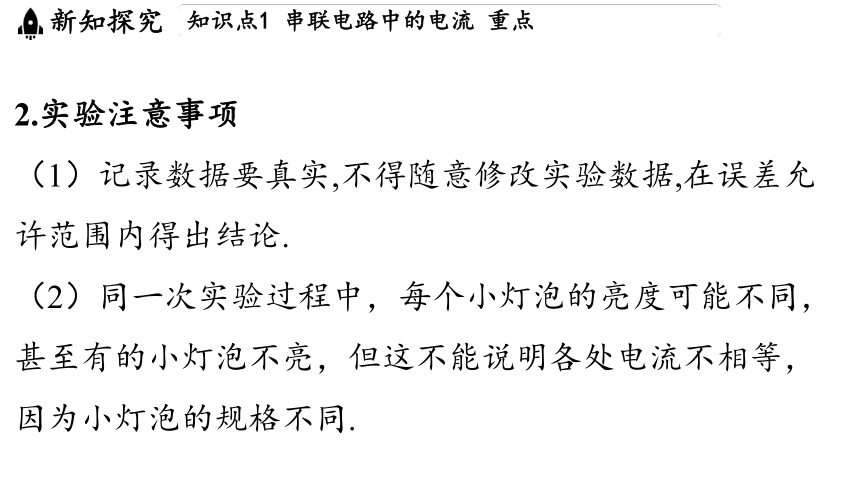

2.实验注意事项
（1）记录数据要真实,不得随意修改实验数据,在误差允
许范围内得出结论.
（2）同一次实验过程中，每个小灯泡的亮度可能不同，
甚至有的小灯泡不亮，但这不能说明各处电流不相等，
因为小灯泡的规格不同.
典例1 （盐城期末）用如图所示电路探究串联电路中电
流的特点.关于实验，下列说法中正确的是 ( )
D
A.可通过灯泡亮暗判断电流的大小
B.两个实验中和 规格应相同
C.为得到普遍规律，应保持器材不变再实
验两次
D.最好选用三个相同的电流表串联接入 、
、 处测量
[解析] 两灯串联，通过的电流相等，若灯泡亮暗不
同是因为规格不同； 为得出普遍性的规律，要换用
不同规格的灯泡多次测量.
1.实验：探究并联电路中电流的特点
提出 问题 并联电路中，干路电流和支路电流有怎样的关系
猜想 水流过管道时，流过总管道的水量等于各支管道
里的水量之和.与水流类比可知，通过支路的电流
之和与干路中的电流相等
设计 实验 按如图所示电路图连接电路（连接过程中，断开
开关），分别测出、、 三处的电流，并进行比
较
______________________________________________________
进行 实验 （1）将电流表分别接入、、 三处的实验电
路，如图甲、乙、丙所示.
_________________________________________________________________________________________________________
进行 实验 （2）闭合开关，分别读出电流表在、、 三处
的示数，并记录在实验数据表格内.
____________________________________________________________________________________________________________________________________
进行 实验 （3）更换不同规格的灯泡或不同电压的电源重复
上述步骤，再测量两次（多次测量，避免偶然
性）.
（4）读数并记录完毕后，断开开关，切断电源，
整理好器材
分析 数据 通过处的电流等于通过处和 处的电流之和，即
实验 结论 并联电路干路中的电流等于各并联支路中的电流
之和
2.实验注意事项
（1）当并联的用电器规格相同时,各支路中的电流相等;
当并联的用电器规格不同时,各支路中的电流不相等.
（2）并联电路中支路增多，干路中的电流会变大，即
.
典例2 （甘孜州中考）如图所示，小覃同学所在的兴趣
小组正在探究并联电路中电流的特点.
（1）图甲是他们设计的电路图，实验时需要测量、 、
三处的电流.图乙是他们某次测量时连接的实验电路，此
时电流表测量的是___（选填“”“”或“ ”）处的电流.
（2）小覃同学要测量通过 的电流，只需将图乙中导线
___（选填“”或“ ”）的一端移动到电流表的负接线柱上；
重新连接好电路后，闭合开关，电流表的示数如图丙所
示，则电流表的示数为____A.
0.3
[解析] 想测量通过的电流，电流表要与 串联，只需
将图乙中导线连接 左接线柱的一端移动到电流表的负
接线柱上；图丙所示电流表选用的小量程，分度值为
，示数为 .
（3）该小组另一位同学测出一组、、 三处的电流，
数据如表所示，由此他得出结论：
①干路电流等于各支路电流之和.②各支路电流相等.
0.2 0.2 0.4
（4）小组内交流讨论后，一致认为该同学的结论不具普
遍性，要得到并联电路中电流的特点，还应该选用规格
________（选填“相同”或“不相同”）的灯泡进行实验.
不相同
