(共32张PPT)

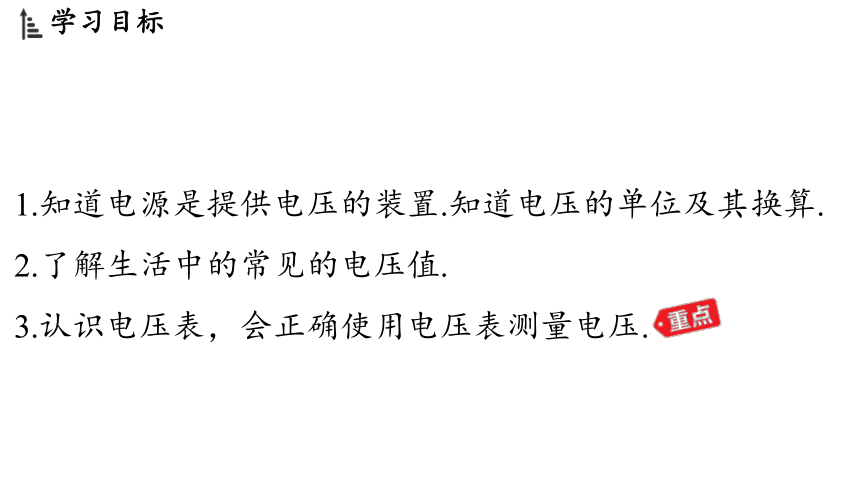

1.知道电源是提供电压的装置.知道电压的单位及其换算.
2.了解生活中的常见的电压值.
3.认识电压表，会正确使用电压表测量电压.

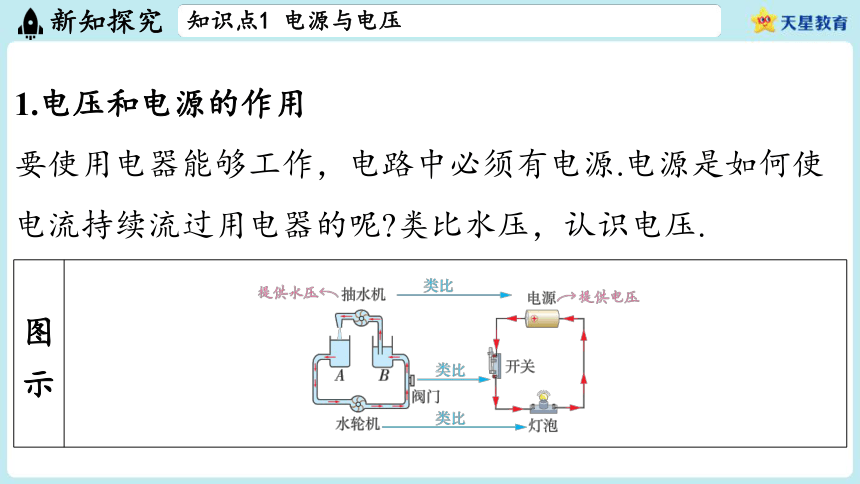

1.电压和电源的作用
要使用电器能够工作，电路中必须有电源.电源是如何使
电流持续流过用电器的呢 类比水压，认识电压.
图 示 ________________________________________________________________________________

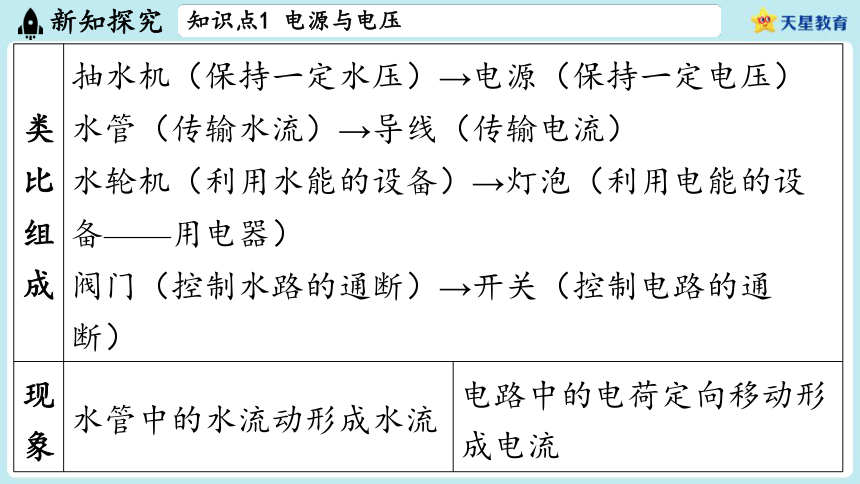

类 比 组 成 抽水机（保持一定水压）→电源（保持一定电压） 水管（传输水流）→导线（传输电流） 水轮机（利用水能的设备）→灯泡（利用电能的设 备——用电器） 阀门（控制水路的通断）→开关（控制电路的通 断） 现 象 水管中的水流动形成水流 电路中的电荷定向移动形
成电流

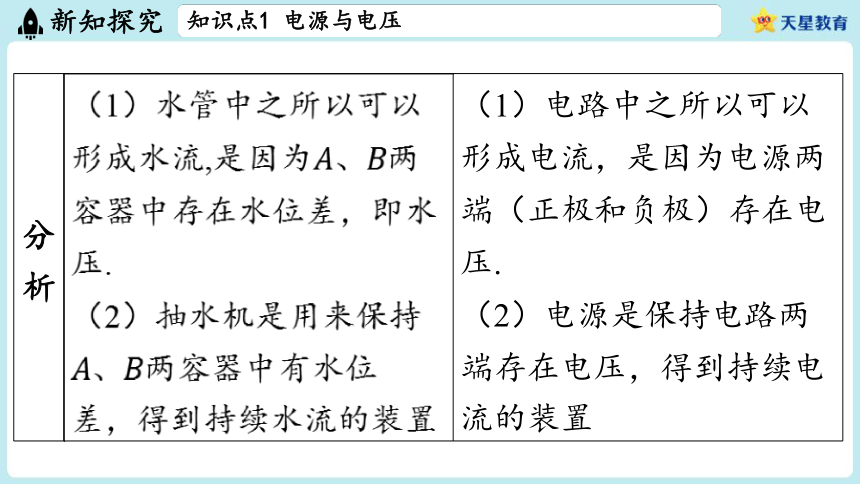

分 析 （1）水管中之所以可以 形成水流,是因为、 两 容器中存在水位差，即水 压. （2）抽水机是用来保持 、 两容器中有水位 差，得到持续水流的装置 （1）电路中之所以可以
形成电流，是因为电源两
端（正极和负极）存在电
压.
（2）电源是保持电路两
端存在电压，得到持续电
流的装置

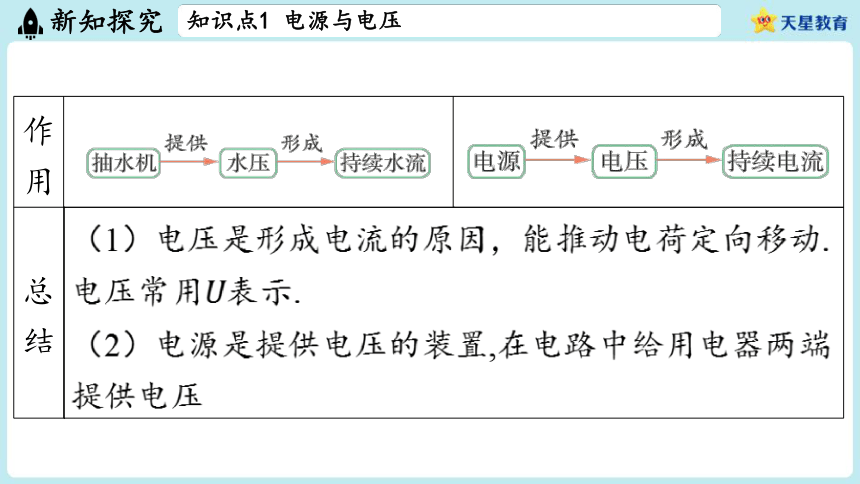

作 用 ___________________________________________________________________ _______________________________________________________________________

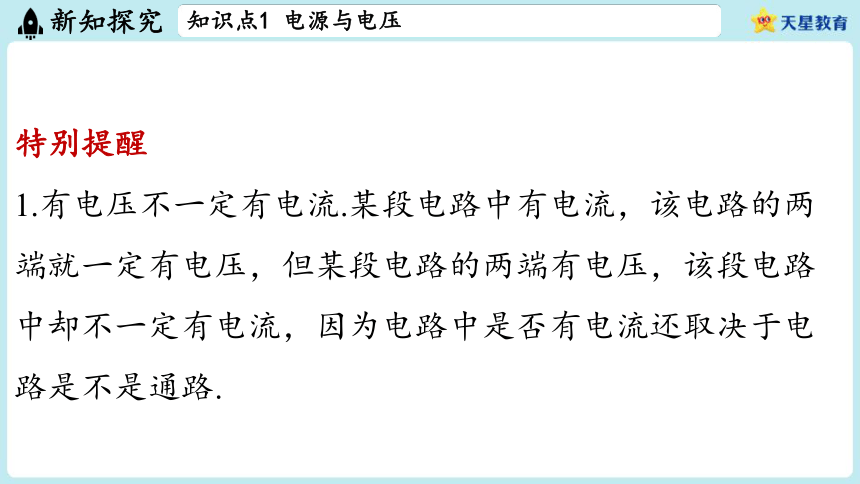

总 结 （1）电压是形成电流的原因，能推动电荷定向移动. 电压常用 表示. （2）电源是提供电压的装置,在电路中给用电器两端 提供电压 特别提醒
1.有电压不一定有电流.某段电路中有电流，该电路的两
端就一定有电压，但某段电路的两端有电压，该段电路
中却不一定有电流，因为电路中是否有电流还取决于电
路是不是通路.

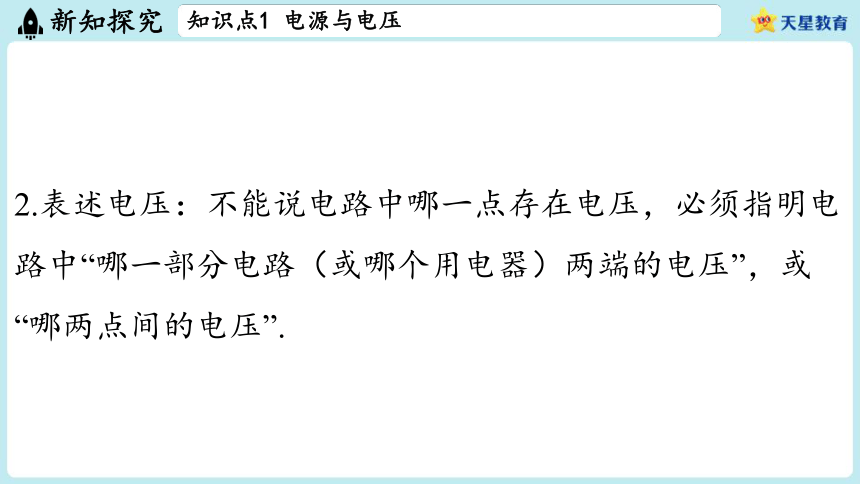

2.表述电压：不能说电路中哪一点存在电压，必须指明电
路中“哪一部分电路（或哪个用电器）两端的电压”，或
“哪两点间的电压”.

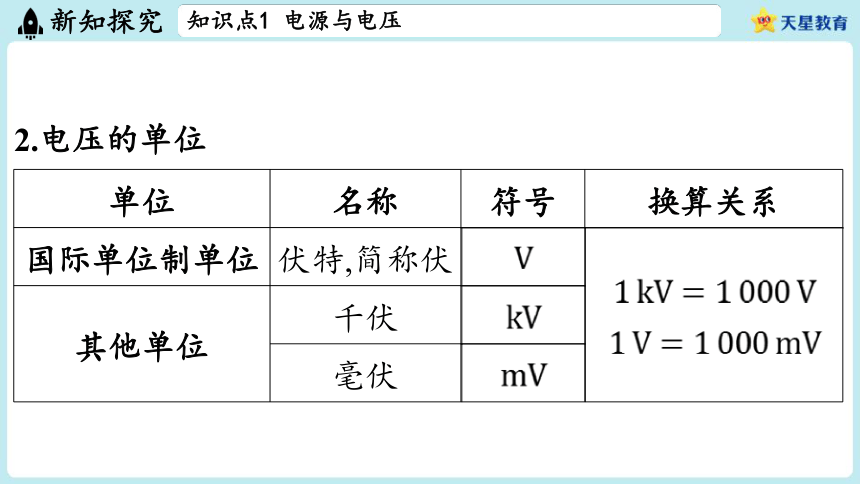

2.电压的单位
单位 名称 符号 换算关系
国际单位制单位 伏特,简称伏

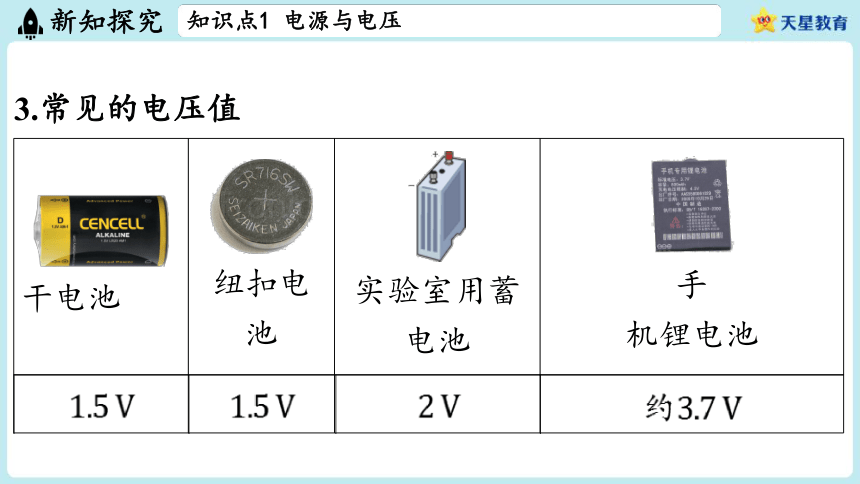

其他单位 千伏 毫伏 3.常见的电压值
___________________________ 干电池 _____________________ 纽扣电 池 _____________ 实验室用蓄 电池 ___________________
手
机锂电池
约

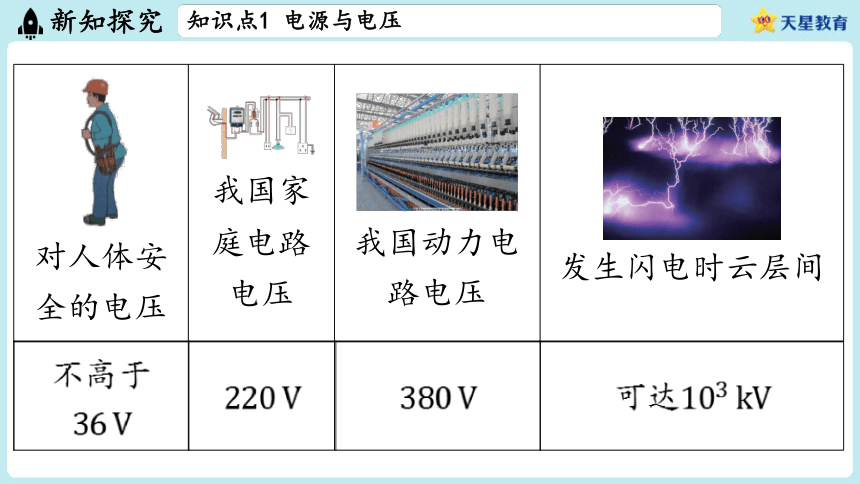

______________ 对人体安 全的电压 _________________________ 我国家 庭电路 电压 _________________________________ 我国动力电 路电压 ___________________________________
发生闪电时云层间
不高于 可达

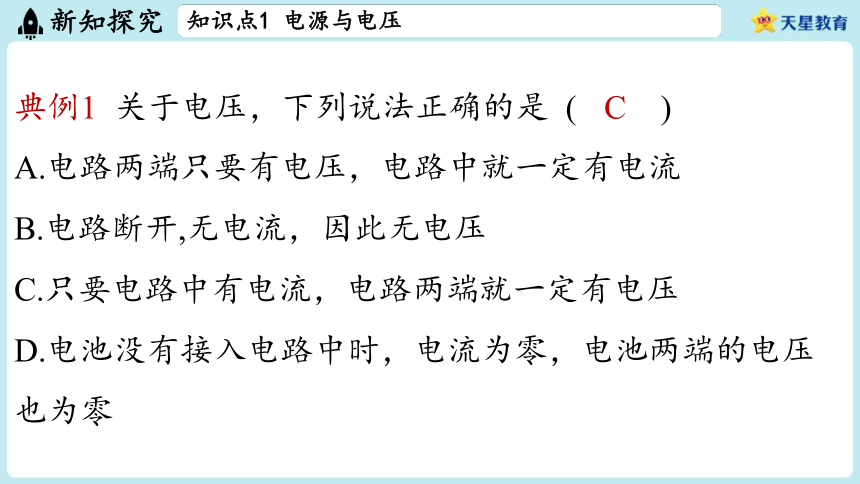

典例1 关于电压，下列说法正确的是 ( )
C
A.电路两端只要有电压，电路中就一定有电流
B.电路断开,无电流，因此无电压
C.只要电路中有电流，电路两端就一定有电压
D.电池没有接入电路中时，电流为零，电池两端的电压
也为零
[解析] 电路两端有电压，电路中不一定有电流，还
要看电路是不是通路； 电路断开后，电路中没有了
电流，但电源两端的电压依然存在； 电池没有接入
电路中时，电流为零，但是电池两端的电压不为零.
1.认识电压表
作用 测量电路两端电压的大小
构造 电压表在电路图中的符号为 ，实验室常用的电
压表通常有三个接线柱，其中有两个正接线柱，
两个量程
___________________________________
表盘 及接 线方 式 __________________________________________ __________________________________________
量程 和分 度值 当接“-”和“3”两个接线柱时， 量程为 ，每1大格表示 ，每1小格表示 ，分度 值是 当接用“-”和“15”两
个接线柱时，量程
为 ，每1大
格表示 ，每1小
格表示 ，分度
值是
2.电压表的使用
使用规则 不遵守规则的后果
校零 测量前检查指针 是否对准零刻度 线.如有偏差， 需用调零旋钮调 整指针对准零刻 度线 如果指针不在零刻度位置就开始
测量，会出现以下两种情况：
（1）指针在零刻度线左侧：读
数偏小；
（2）指针在零刻度线右侧：读
数偏大
使用规则 不遵守规则的后果
并联 电压表应并联在 被测电路两端 若将电压表串联在电路中，电路
近似开路，测不出被测用电器两
端电压
“ ” 进“-” 出 要使电流从电压 表的“ ”接线柱 流入，“-”接线 柱流出 如果“ ”“-”接线柱接反了，指针
会反偏，测不出电压，且易损坏
电压表
使用规则 不遵守规则的后果
量程 选择 （1）所测电压 不能超过所选择 量程； （2）在不超过 量程的前提下， 尽可能选用小量 程，以提高测量 精度 （1）如果测量的电压超出所选
量程，无法读数还容易损坏电压
表；（2）如果选择量程过大，例如，可选择 量程时选择
，测量误差会较大
典例2 （南阳期中）如图甲中电压表所选量程的分度
值为____，读数为____ ；若某次实验时，闭合开关
前出现如图乙所示的情况，则原因是__________.
0.1
2.3
没有调零
甲
乙
[解析] 使用电压表前，指针不在零刻度位置，说明没有
调零.
3.试触法确定电压表的量程
用电压表测量电压时，若不确定待测电压的高低，需用
试触法确定量程.在试触过程中可能出现的现象、原因及
处理办法如下.
试触现象 原因 处理办法
指针不偏转 电路某处开路 或电压表短路 检查电路的开路位
置，或检查电压表
试触现象 原因 处理办法
指针偏转角度过 大，甚至超过最 大刻度值 （满偏） 所选量程过小 改接大量程，或换用
更大量程的电压表
指针偏转角度过 小 所选量程过大 改接小量程，或换用
更小量程的电压表
试触现象 原因 处理办法
指针反向偏转 （反偏） 正、负接线柱 接反 改接正、负接线柱
辨析比较
电流表 电压表
用途 测量电路中的电流 测量电路两端的电压
表盘符号 A
电路元件 符号
量程及分 度值 , ,
电流表 电压表
量程及分 度值 , ，
连接方法 与被测电路串联 与被测电路并联
与电源连 接 不允许直接与电源两极 相连,否则会损坏电流表 和电源 可直接连接在电源两
极，此时示数为电源
电压
电流表 电压表
对电路的 影响 相当于导线 相当于开路
相同点 （1）使用前都要校零，认清量程和分度值.
（2）使用时都要让电流从“ ”接线柱流入，
从“-”接线柱流出.
（3）被测电流和电压都不能超过电表的量
程.
（4）都可用试触的方法选择合适的量程
4.实验：用电压表测量干电池的电压
实验 器材 干电池、电池盒、电压表、开关及导线
实验 步骤 （1）选择电压表的恰当量程，然后把电压表直接
接在电源两端（如图），测量两节干电池串联的
电压.
________________________________________
实验 步骤 （2）闭合开关，指针稳定后电压表的示数可视为
两节干电池串联的总电压，读出并记录电压表的
示数.
（3）换成一节、三节干电池，重复实验
__________________________________________________________________________________________________
实验 结论 （1）一节干电池两端的电压是 .
（2）串联电池组两端的总电压等于每节电池两端
的电压之和
