(共26张PPT)

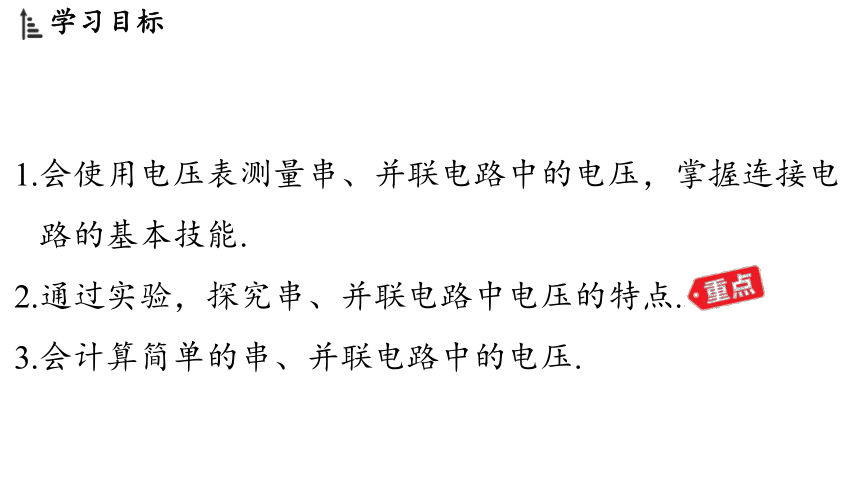

1.会使用电压表测量串、并联电路中的电压，掌握连接电
路的基本技能.
2.通过实验，探究串、并联电路中电压的特点.
3.会计算简单的串、并联电路中的电压.

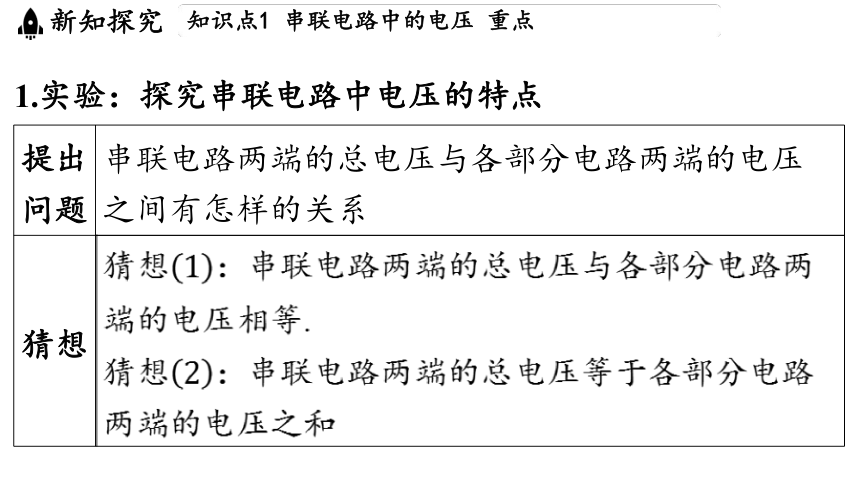

1.实验：探究串联电路中电压的特点
提出 问题 串联电路两端的总电压与各部分电路两端的电压
之间有怎样的关系
猜想 猜想 串联电路两端的总电压与各部分电路两
端的电压相等.
猜想 串联电路两端的总电压等于各部分电路
两端的电压之和

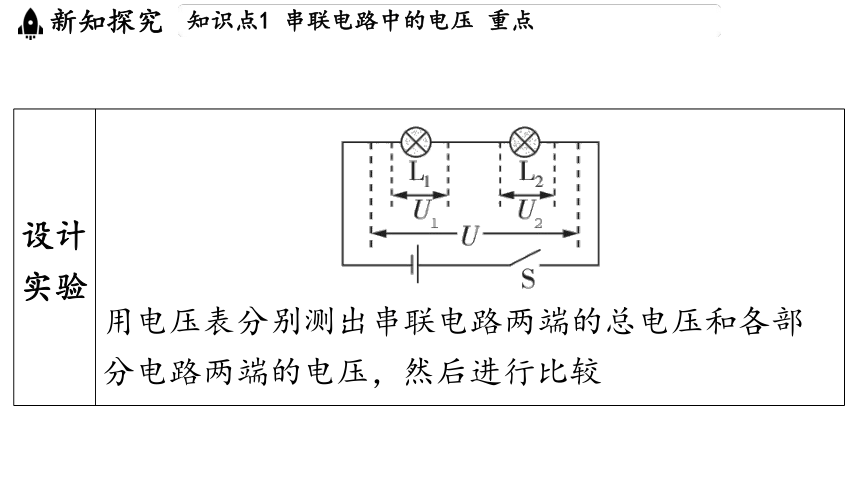

设计 实验 ____________________________________________________
用电压表分别测出串联电路两端的总电压和各部
分电路两端的电压，然后进行比较
进行 实验 ___________________________________________________________________________________________________

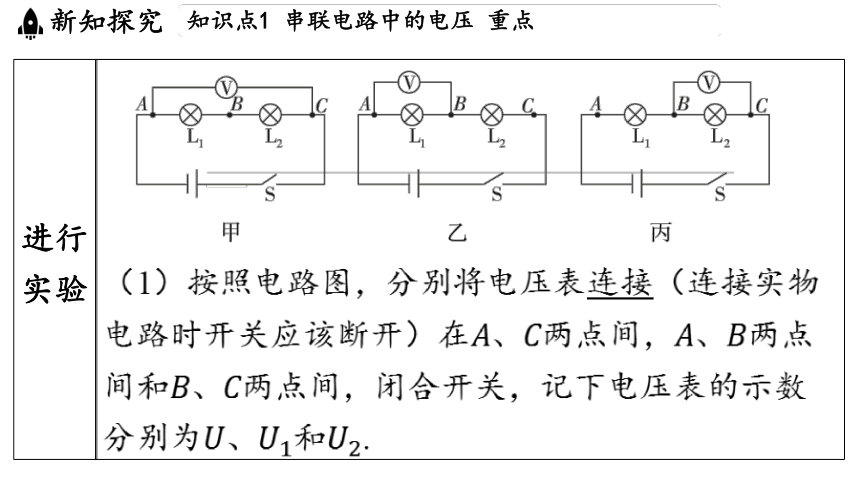

（1）按照电路图，分别将电压表连接（连接实物
电路时开关应该断开）在、两点间，、 两点
间和、 两点间，闭合开关，记下电压表的示数
分别为、和 .

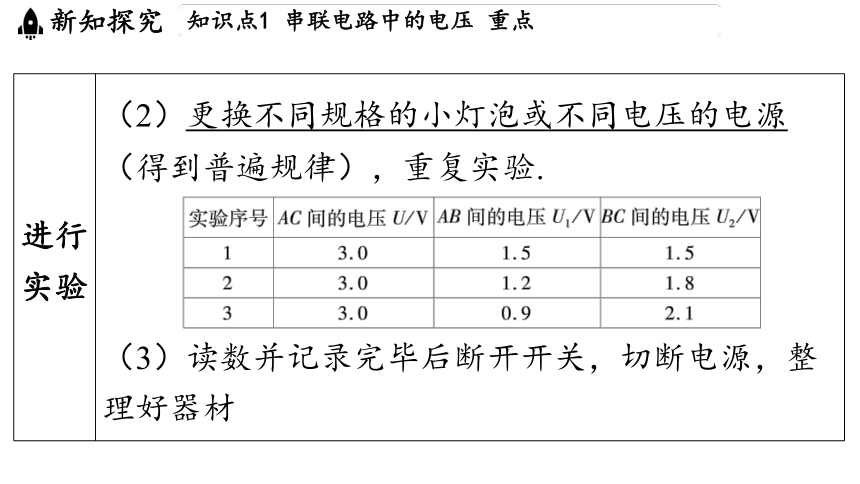

进行 实验 （2）更换不同规格的小灯泡或不同电压的电源
（得到普遍规律），重复实验.
_______________________________________________________________________________________________________________
（3）读数并记录完毕后断开开关，切断电源，整
理好器材

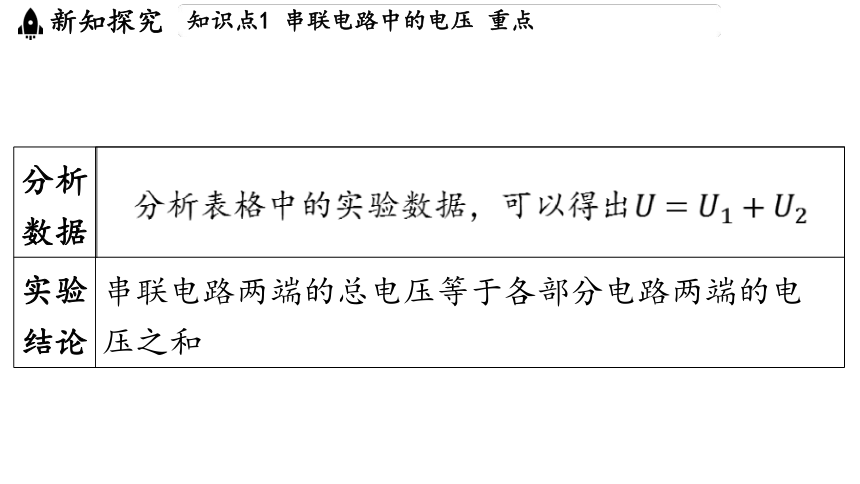

分析 数据 分析表格中的实验数据，可以得出
实验 结论 串联电路两端的总电压等于各部分电路两端的电
压之和

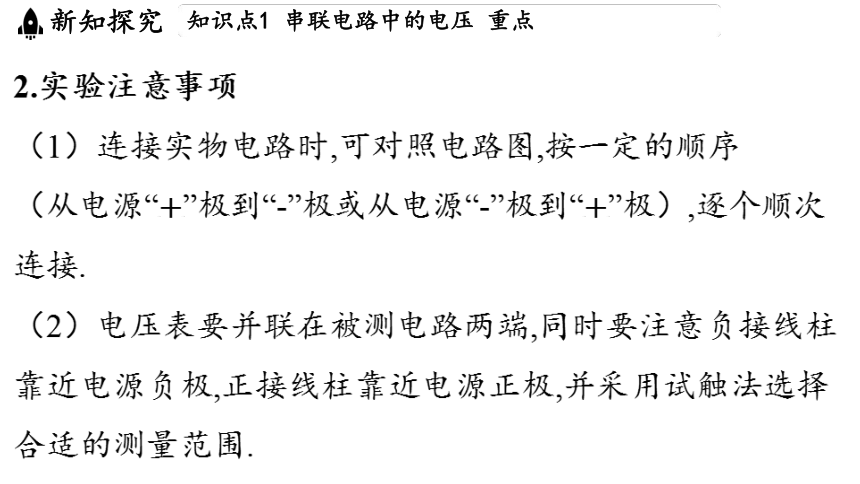

2.实验注意事项
（1）连接实物电路时,可对照电路图,按一定的顺序
（从电源“”极到“-”极或从电源“-”极到“”极）,逐个顺次
连接.
（2）电压表要并联在被测电路两端,同时要注意负接线柱
靠近电源负极,正接线柱靠近电源正极,并采用试触法选择
合适的测量范围.

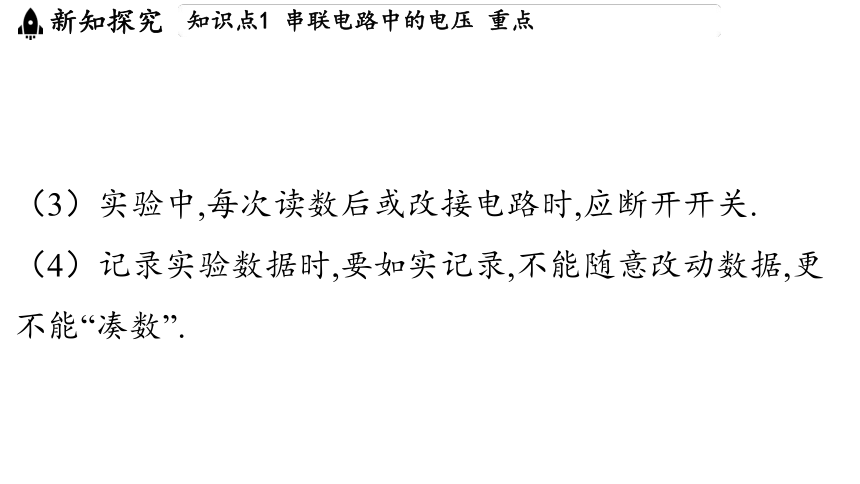

（3）实验中,每次读数后或改接电路时,应断开开关.
（4）记录实验数据时,要如实记录,不能随意改动数据,更
不能“凑数”.
教材拓展
串联分压的推论
1.电源电压不变，串联电路中再串联一个用电器时,其他
用电器两端电压都会减小,即串联电路有分压作用.
2.当串联电路中各用电器的规格相同时,各用电器所分电
压相等.
典例1 （南京期末）小明用甲图做“探究串联电路电压的
特点”实验.
（1）某次实验得到电压表示数如图乙所示，则电压表的
示数为___ .为了使读数更精确，他应_________________
_____________.
2
断开开关，换接
电压表小量程
（2）小明在用电压表测出 两端的电压后，断开开关，
将电压表左侧导线从点改接到点来测量 两端的电压.
闭合开关，观察到的现象是____________________.
电压表指针反向偏转
（3）改正错误后，小明测出、，、，、 间的电
压分别是、、 ，并由此得到实验结论.同组小华
认为，该结论不可靠，存在的问题是_________________
_______________.
根据一组数据得出
的结论有偶然性
1.实验：探究并联电路中电压的特点
提出 问题 并联电路两端的总电压与各支路两端的电压之间
有怎样的关系
猜想 （1）并联电路两端的总电压等于各支路两端的电
压之和.
（2）并联电路中各支路两端的电压相等
设计 实验 _______________________________________
用电压表分别测出并联电路两端的总电压和各支
路两端的电压，然后进行比较
进行 实验 _______________________________________________________________________________________________
（1）按照电路图，分别把电压表接在、 两点
间，、两点间和、 两点间，闭合开关，记下
电压表示数分别为、和 ；
甲
乙
丙
进行 实验 （2）更换不同规格的灯泡或不同电压的电源，重
复实验.
（3）读数并记录完毕后断开开关，切断电源，整
理好器材
____________________________________________________________________________________________________________________
分析 数据 分析表格中的数据，可以得出
实验 结论 并联电路中各支路两端的电压相等，且等于电源
两端的电压
2.实验注意事项
（1）连接电路，检查无误后，才能闭合开关.
（2）实验中，规格相同的灯泡两端电压相同.为了得到普
遍规律，需更换不同规格的灯泡，多次实验.
特别提醒
电压相等不一定并联
并联电路中各支路用电器两端的电压相等，但同一电路
中两端电压相等的用电器不一定并联,也可能是规格相同
的用电器串联.
辨析比较
串联电路 并联电路
电 流 串联电路中电流处处相等, 即 并联电路中干路电流等于
各支路电流之和，即
串联电路 并联电路
电 压 串联电路中各用电器两端 的电压之和等于电源两端 的电压,即 并联电路中各支路两端的
电压都相等,即
典例2 （平顶山期中）某探究小组用如图
所示电路按照正确的操作要求进行了“探
究并联电路电压特点”实验，实验数据记
录表格如下，你认为以下观点最合理的是
( )
两端电压 两端电压 电源两端电压
2.5 2.4 2.5
A.小衡认为实验数据一定是错误的，将表中或 中的
数据改一下即可
B.小雨认为要实事求是，根据实验数据得出结论：并联电
路各支路两端电压不相等
C.小刚认为灯泡两端电压不同是因为两灯泡规格不同
D.小明认为灯泡两端电压不同是实验误差造成的，建议
更换灯泡规格，多次实验
√
[解析] 由于测量数据有误差，要尊重实验事实，不能随
意更改实验数据.
