(共47张PPT)

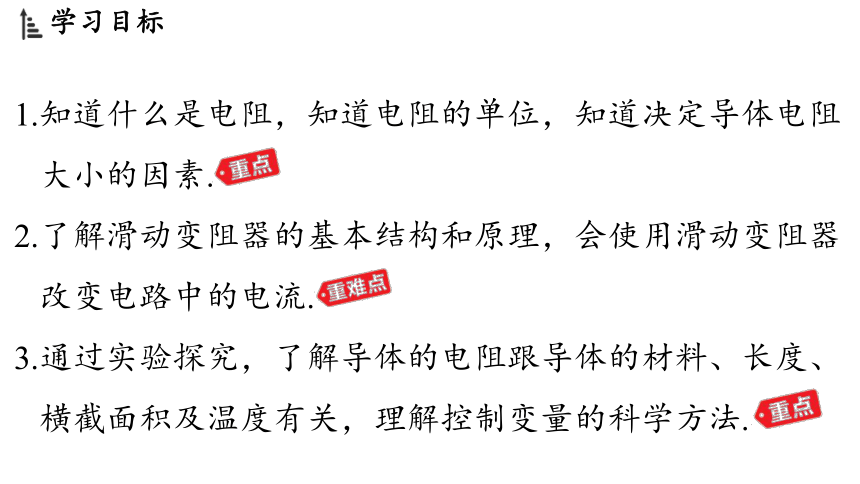

1.知道什么是电阻,知道电阻的单位,知道决定导体电阻
大小的因素.
2.了解滑动变阻器的基本结构和原理,会使用滑动变阻器
改变电路中的电流.
3.通过实验探究,了解导体的电阻跟导体的材料、长度、
横截面积及温度有关,理解控制变量的科学方法.

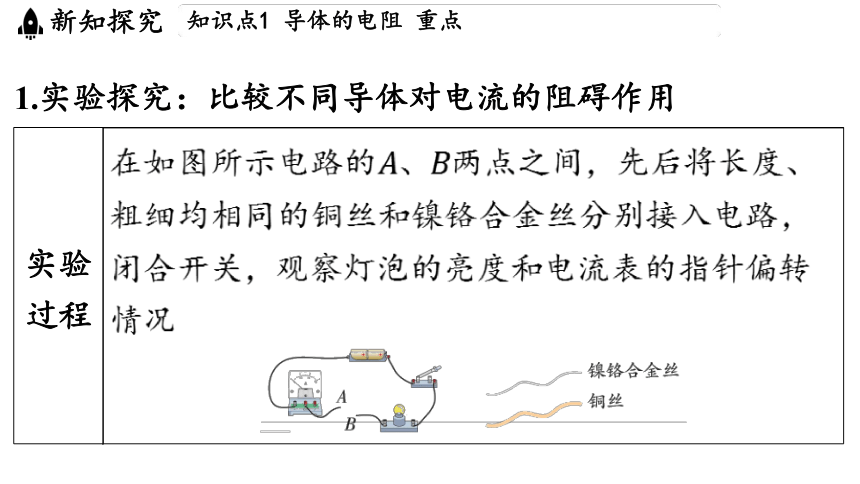

1.实验探究:比较不同导体对电流的阻碍作用
实验 过程 在如图所示电路的、 两点之间,先后将长度、
粗细均相同的铜丝和镍铬合金丝分别接入电路,
闭合开关,观察灯泡的亮度和电流表的指针偏转
情况
________________________________________________________________________________

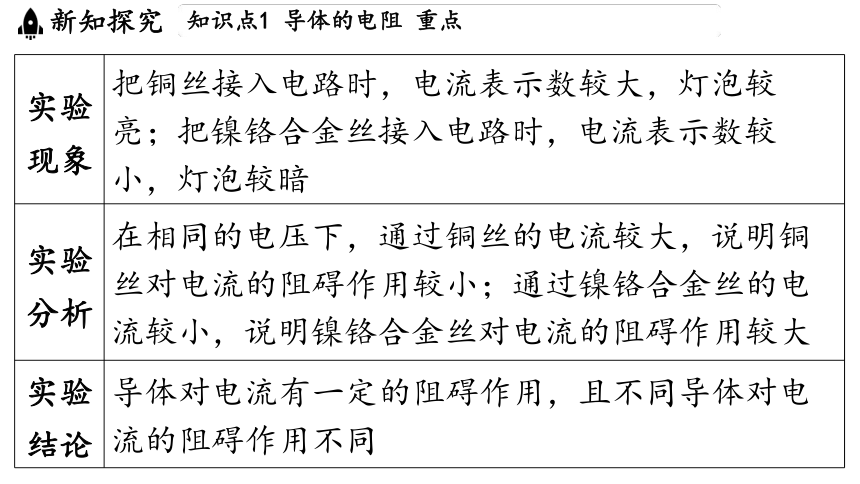

实验 现象 把铜丝接入电路时,电流表示数较大,灯泡较
亮;把镍铬合金丝接入电路时,电流表示数较
小,灯泡较暗
实验 分析 在相同的电压下,通过铜丝的电流较大,说明铜
丝对电流的阻碍作用较小;通过镍铬合金丝的电
流较小,说明镍铬合金丝对电流的阻碍作用较大
实验 结论 导体对电流有一定的阻碍作用,且不同导体对电
流的阻碍作用不同

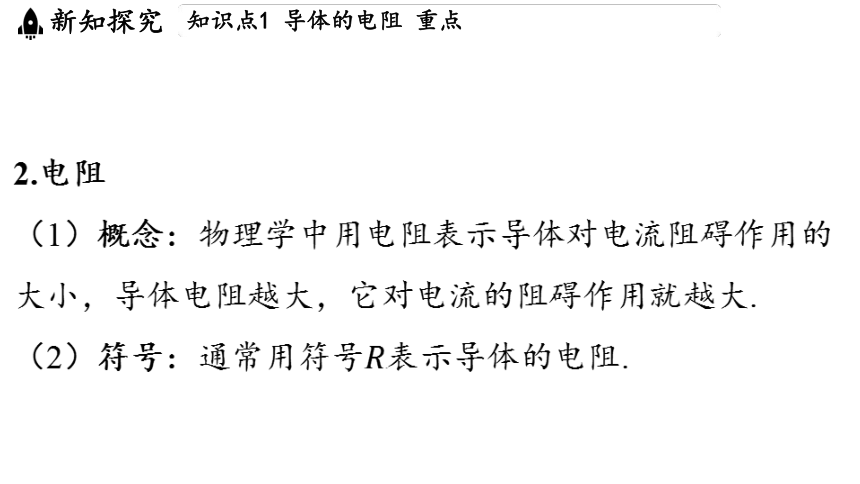

2.电阻
(1)概念:物理学中用电阻表示导体对电流阻碍作用的
大小,导体电阻越大,它对电流的阻碍作用就越大.
(2)符号:通常用符号表示导体的电阻.

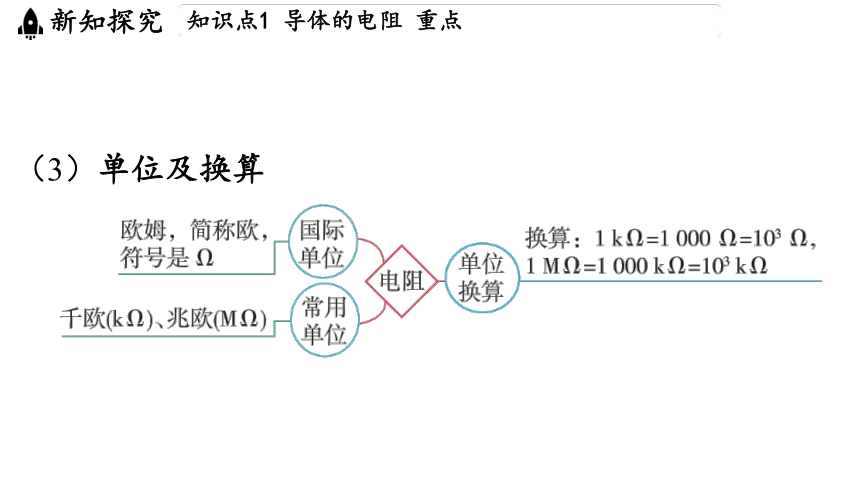

(3)单位及换算

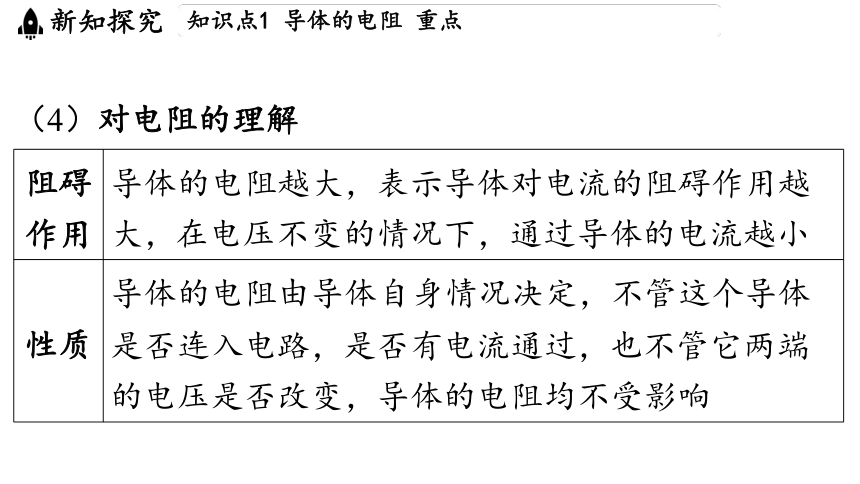

(4)对电阻的理解
阻碍 作用 导体的电阻越大,表示导体对电流的阻碍作用越
大,在电压不变的情况下,通过导体的电流越小
性质 导体的电阻由导体自身情况决定,不管这个导体
是否连入电路,是否有电流通过,也不管它两端
的电压是否改变,导体的电阻均不受影响

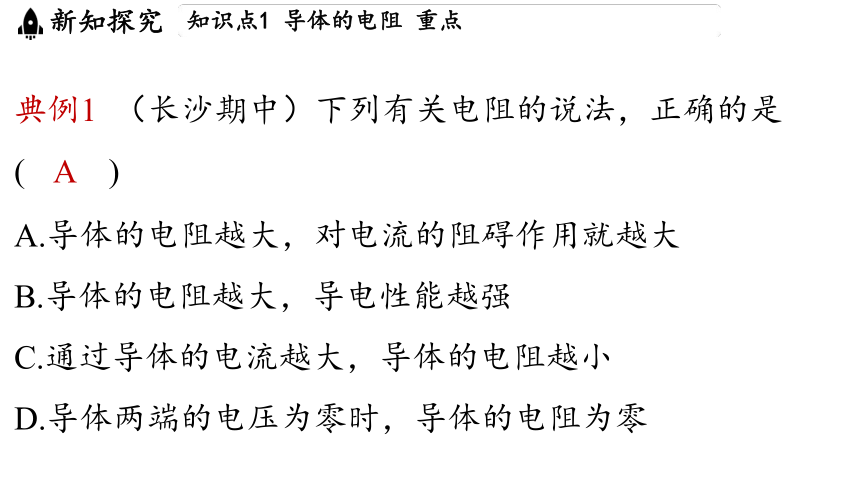

典例1 (长沙期中)下列有关电阻的说法,正确的是
( )
A
A.导体的电阻越大,对电流的阻碍作用就越大
B.导体的电阻越大,导电性能越强
C.通过导体的电流越大,导体的电阻越小
D.导体两端的电压为零时,导体的电阻为零

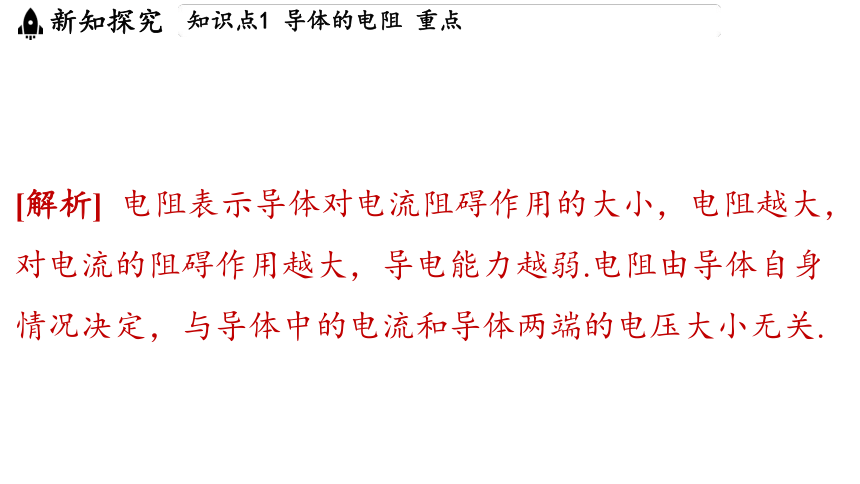

[解析] 电阻表示导体对电流阻碍作用的大小,电阻越大,
对电流的阻碍作用越大,导电能力越弱.电阻由导体自身
情况决定,与导体中的电流和导体两端的电压大小无关.

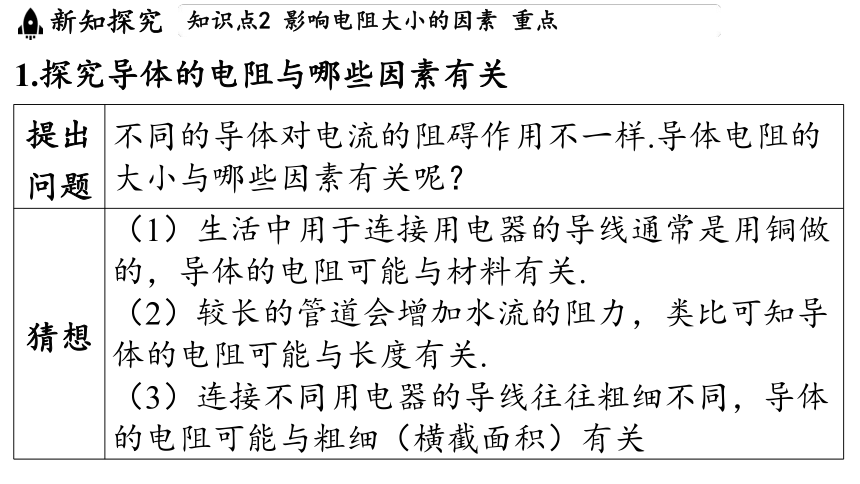

1.探究导体的电阻与哪些因素有关
提出 问题 不同的导体对电流的阻碍作用不一样.导体电阻的
大小与哪些因素有关呢?
猜想 (1)生活中用于连接用电器的导线通常是用铜做
的,导体的电阻可能与材料有关.
(2)较长的管道会增加水流的阻力,类比可知导
体的电阻可能与长度有关.
(3)连接不同用电器的导线往往粗细不同,导体
的电阻可能与粗细(横截面积)有关

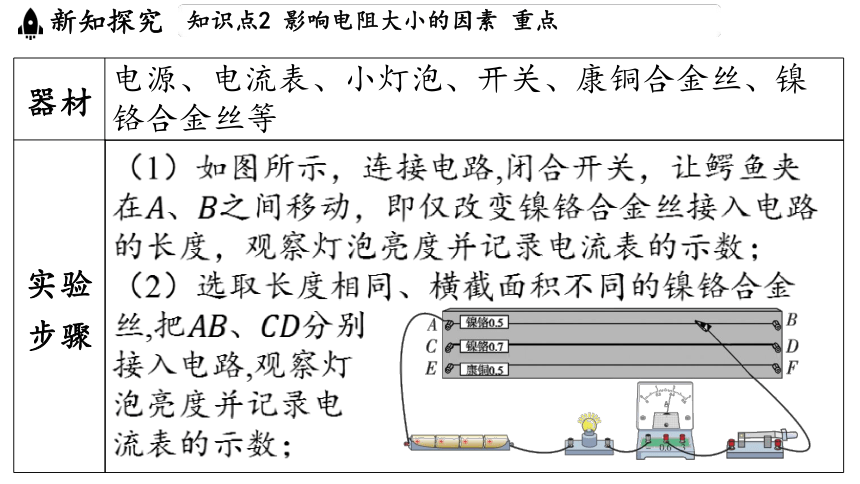

器材 电源、电流表、小灯泡、开关、康铜合金丝、镍
铬合金丝等
实验 步骤 (1)如图所示,连接电路,闭合开关,让鳄鱼夹
在、 之间移动,即仅改变镍铬合金丝接入电路
的长度,观察灯泡亮度并记录电流表的示数;
(2)选取长度相同、横截面积不同的镍铬合金丝,把、 分别
接入电路,观察灯
泡亮度并记录电
流表的示数;

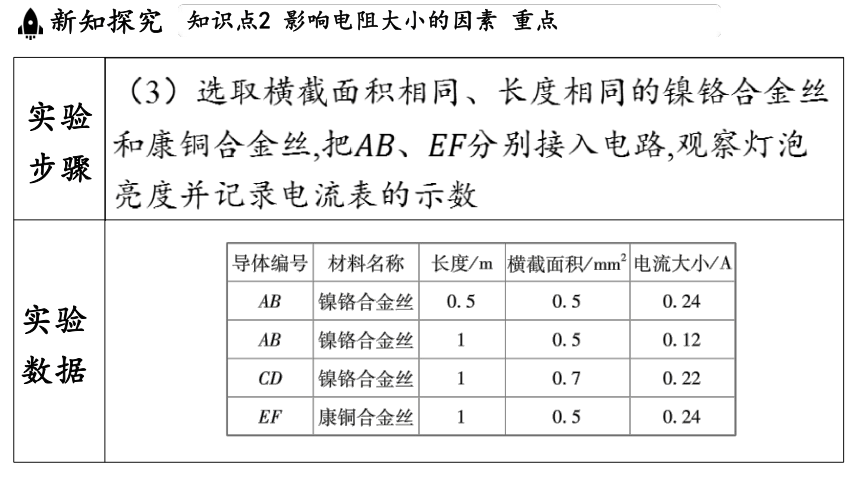

实验 步骤 (3)选取横截面积相同、长度相同的镍铬合金丝
和康铜合金丝,把、 分别接入电路,观察灯泡
亮度并记录电流表的示数
实验 数据 _____________________________________________________________________________________________________
分析 论证 (1)接合金丝的一半时比接合金丝 时,电
流表示数大,说明横截面积相同的同种材料的导
体,长度越长,导体的电阻越大;
(2)接合金丝时比接合金丝 时,电流表示
数小,说明长度相同的同种材料的导体,横截面
积越小,导体的电阻越大;
分析 论证 (3)接合金丝时比接合金丝 时,电流表示
数小,说明长度和横截面积都相同的不同材料的
导体,电阻的大小不同
实验 结论 导体电阻的大小与导体的长度、横截面积、材料
有关.研究表明,导体的电阻是导体本身的一种性

交流 讨论 (1)电阻大小受多个因素的影响,比较两段导体
的电阻大小时,没有一定的前提条件,是无法比
较的.
(2)只有一根电阻丝,其他器材足够时,可以研
究电阻与长度、横截面积、温度的关系,不能研
究电阻与材料的关系
教材拓展
探究温度对电阻的影响
如图所示,用酒精灯给日光 灯丝加热,在灯丝温度升高 而发红的过程中,灯泡变暗 将酒精灯左移,换成加热玻
璃柱芯,随着玻璃被加热成
红炽状态,灯泡变亮
_______________________________________________ ______________________________________________________
导体的电阻与温度有关.有的导体电阻随温度升高而增 大,有的则相反 多数金属的电阻随温度的升高而增大.一个正常发光的灯
泡,其灯丝电阻比不发光时要大.说明:在初中阶段,除
白炽灯泡灯丝外,一般不考虑温度对导体电阻的影响.
2.材料的导电性能
研究表明,材料不同,导电性能也不同.电阻较小的材料
导电性能较强,电阻较大的材料导电性能较弱.如图是生
活中常见材料在导电性能方面的排序.
铜的导电性能优于铁.对于长度、横截面积相同的铁丝和铜
丝,铁丝的电阻是铜丝的近6倍,所以一般不用铁制作导线.
实验中常用的铜导线电阻很小,通常可以忽略不计.
电流表自身电阻很小,相当于一根导线;而电压表自身电阻
很大,近似于开路.
典例2 (武汉中考)某同学利用表格中的几种导体探究
影响导体电阻大小的因素.下列说法正确的是 ( )
导体代号 长度/ 横截面积/ 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A.为检验“导体电阻跟导体长度有关”的猜想,应选用导体
①与②
B.为检验“导体电阻跟导体长度有关”的猜想,应选用导体
①与③
C.为检验“导体电阻跟导体横截面积有关”的猜想,应选用
导体①与④
D.为检验“导体电阻跟导体材料有关”的猜想,应选用导体
②与④

[解析] 根据控制变量法,探究电阻跟长度的关系时,需
要控制材料和横截面积都相同,改变长度,应选②③;
探究电阻跟横截面积的关系时,需要控制材料和长度都
相同,改变导体横截面积,应选①②;探究电阻跟材料
的关系时,需要控制长度和横截面积都相同,改变导体
材料,应选②④.
1.电阻器
(1)定值电阻:电阻值固定不变的电阻器,其电路符号
是“ ”.
(2)变阻器:电阻值可以调节的电阻器,常用的变阻器
有滑动变阻器(电路符号是“ ”)、电位器等.
2.滑动变阻器
原理 靠改变连入电路中的电阻丝的长度来改变电阻
构造 如图所示,电阻丝外部涂有绝缘层,绕在绝缘瓷
筒上,电阻丝与滑片接触处的绝缘层已刮掉;滑
片套在金属杆上,可自由滑动;金属杆的电阻很
小,相当于一根导线
_______________________________________________
作用 调节滑动变阻器的滑片 ,可以逐渐改变电路中
的电阻,从而逐渐改变电路中的电流和部分电路
两端的电压,另外还可以起到保护电路(接通电路前,将滑片移至变阻器阻值最大处)的作用
结构 示意 图和 符号 ________________________________________________________________________________
铭牌 上所 标数 值意 义 如图所示的滑动变阻器标有“ ”的字
样,表示此滑动变阻器的最大阻值是 ,允
许通过的最大电流是
______________________________________________________________
铭牌上 表示此滑动变阻器允许通过的最大电
流是,但不能认为接入最大阻值 时通过的电流
就是 .
3.滑动变阻器的接法
(1)接入接线柱
电路连接图 分析
________________________________________ _____________________________________________________________________________
连入电路中的电阻丝是 段
电路连接图 分析
______________________________________________ _____________________________________________________________________________
连入电路中的电阻丝是 段
(2)接入接线柱
电路连接图 分析
_______________________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段
电路连接图 分析
_____________________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段
归纳总结
将滑动变阻器连入电路时,应采用两个接线柱“一上一下”
的接法,不能同时使用上面两个接线柱(此时滑动变阻
器接入电路的阻值为零),也不能同时使用下面两个接线
柱(此时滑动变阻器接入电路的阻值最大且无法改变),
否则就起不到改变连入电路中电阻的作用.
4.用滑动变阻器改变通过小灯泡的电流
实验 设计 ________________________________________________________________________________
实验 步骤 (1)按电路图所示连接实物电路,闭合开关,
当滑动变阻器的滑片位于图中位置时,灯泡较暗.
(2)向左移动滑片,观察到电流表的示数变
大,灯泡由暗变亮.
(3)向右移动滑片,观察到电流表的示数变
小,灯泡由暗变灭
结论 与灯泡串联的滑动变阻器能改变电路中电流大
小,控制灯泡亮度
交流 讨论 接通电路前,应将滑片放到滑动变阻器接入电路
的阻值最大处.这样做是为了在闭合开关时,使电
路中的电流最小,从而保护电路元件,防止其因
电流过大而损坏
特别提醒
滑动变阻器的使用
1.安全:通过滑动变阻器的电流不能超过允许通过的最大值.
2.连接:要与被控制的电路串联,接通电路前滑片移至阻
值最大处.
3.接法:只要选定滑动变阻器的下端接线柱,上端两个接
线柱中任何一个连入电路,接法是等效的.
典例3 (自贡中考)如图是滑动变阻器的结构示意图,
当滑片 向右移动时,要使连入电路中的电阻变大,应
选择的接线柱为 ( )
D
A.和 B.和 C.和 D.和
[解析] 滑片 向右移动时,要使连入电路中的电阻变大,
则应使电阻丝段接入电路,即需要接 接线柱,上端
两个接线柱可任选其一,故应选择的接线柱为和
(或和 ).
5.电阻箱
滑动变阻器能够改变接入电路的电阻,但不能显示出接
入的阻值.电阻箱是一种可以调节电阻大小,并且能够显示
出电阻值的变阻器,在电路图中的符号是 .旋钮式
电阻箱为实验室常用电阻箱.
使 用 方 法 将如图所示电阻箱面板的两个接线柱接入电路,调节
四个旋钮就能得到 之间的任意整数阻值
的电阻
________________________________________________
读 数 方 法 各旋钮的小三角指示的数乘以面板上标记的倍数,然
后将数值加在一起,就是电阻箱连入电路中的电阻值.
如图所示是某电阻箱连入电路后的示意图,该电阻
箱的示数为:
______________________
6.变阻器的应用
变阻器,生活中常称为电位器,常见的有机械式和数字
电位器.
(1)机械式电位器:一种通过机械动作(如旋转或滑
动)改变电阻值的元件,从而实现对电路中电流或电压
的调节.家用电器的音量调节、台灯调光和电热毯的温度
调节皆用到变阻器,即通过改变电阻来实现调音量、调
光、调温等功能.
(2)数字电位器:用数字信号改变电阻值的器件
(集成电路).这种电位器的噪声小、寿命长、抗环境污
染,并可通过程序调控,常用于自动检测与控制、智能
仪器仪表等重要领域.
典例4 (天津中考)电位器实质是一种变阻
器,如图是电位器的结构和连入电路的示意
图,、、是接线柱.当滑片向 端旋转时,
连入电路的电阻( )
B
A.变大 B.变小
C.不变 D.先变大后变小
[解析] 由题图可知,、接线柱接入电路,当滑片向
端旋转时,电阻片接入电路的长度变小,即连入电路的
电阻变小.
