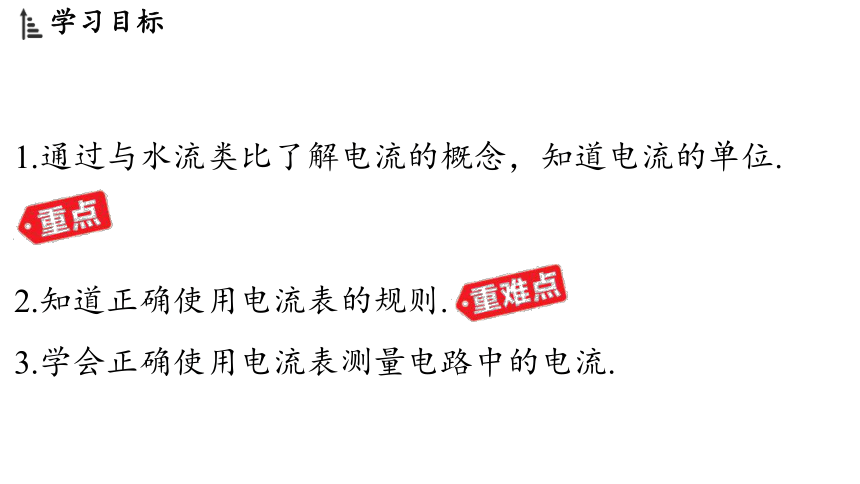

1.通过与水流类比了解电流的概念,知道电流的单位.
2.知道正确使用电流表的规则.
3.学会正确使用电流表测量电路中的电流.
1.电流

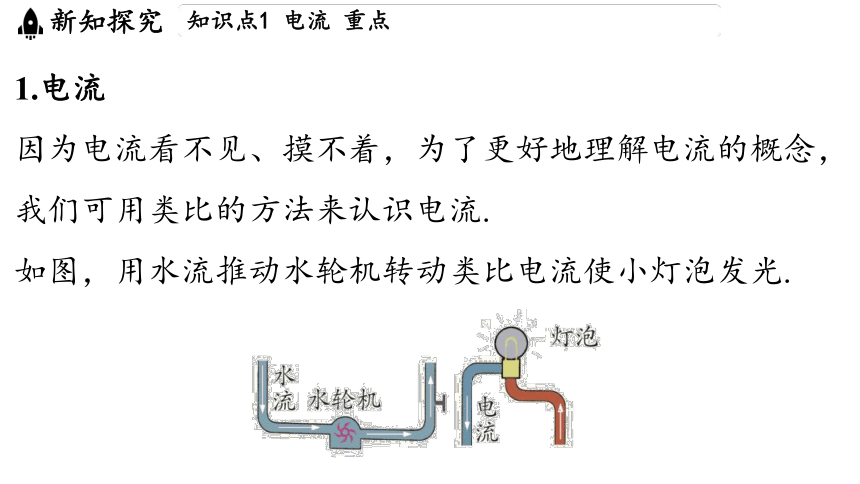

因为电流看不见、摸不着,为了更好地理解电流的概念,
我们可用类比的方法来认识电流.

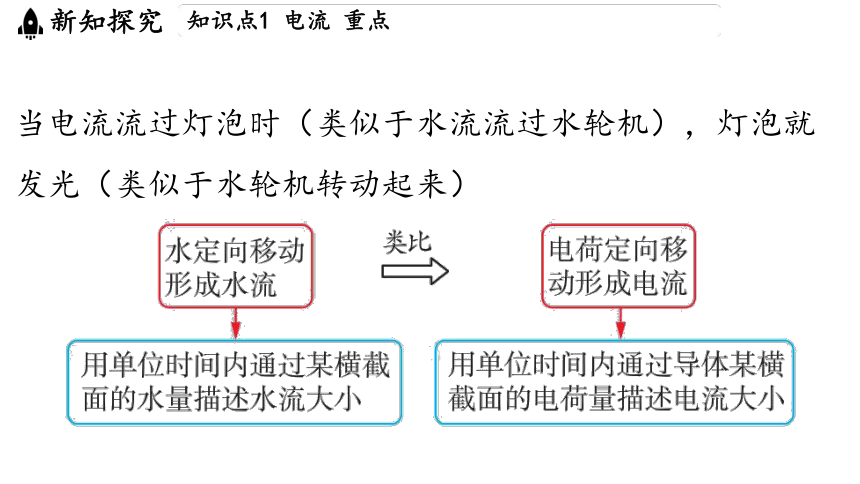

如图,用水流推动水轮机转动类比电流使小灯泡发光.
当电流流过灯泡时(类似于水流流过水轮机),灯泡就
发光(类似于水轮机转动起来)
2.电流的大小

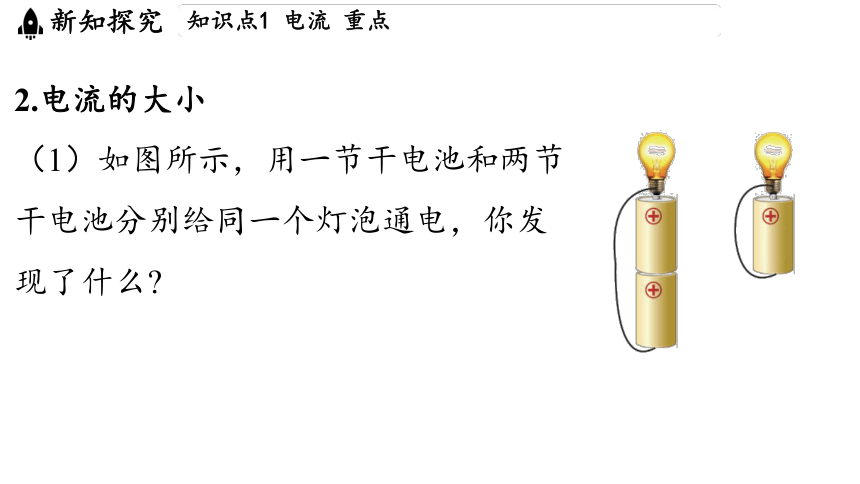

(1)如图所示,用一节干电池和两节
干电池分别给同一个灯泡通电,你发
现了什么

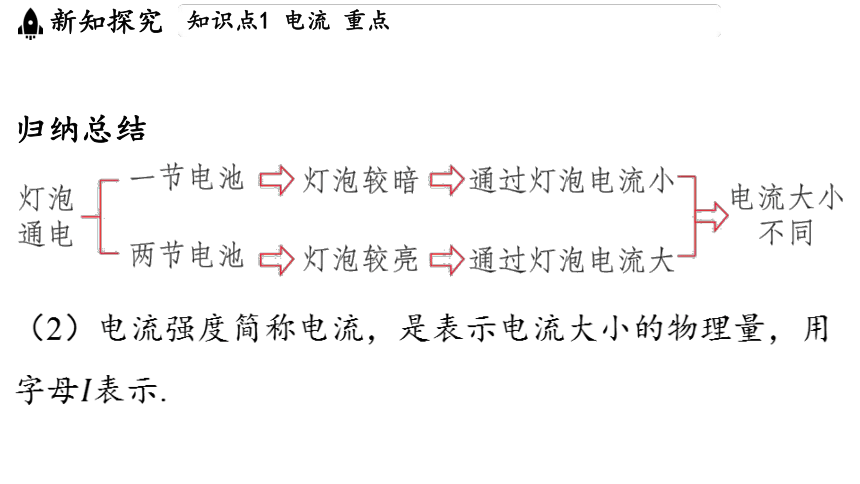

归纳总结
(2)电流强度简称电流,是表示电流大小的物理量,用
字母 表示.

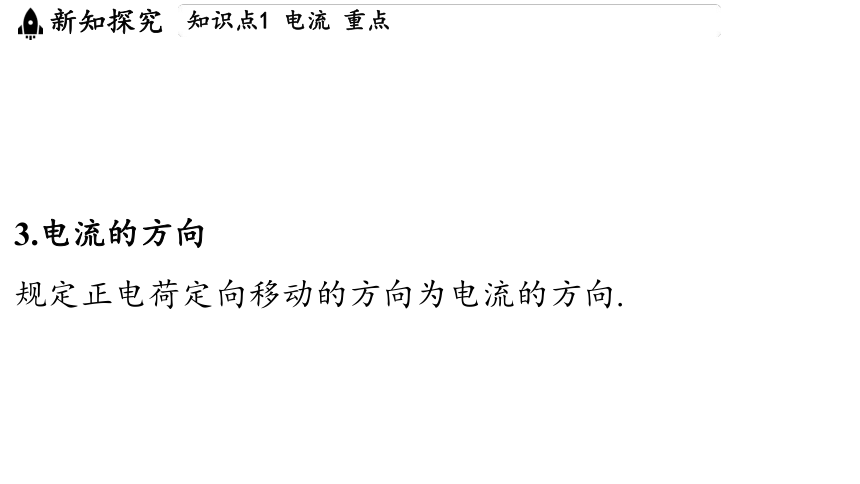

3.电流的方向
规定正电荷定向移动的方向为电流的方向.
教材拓展

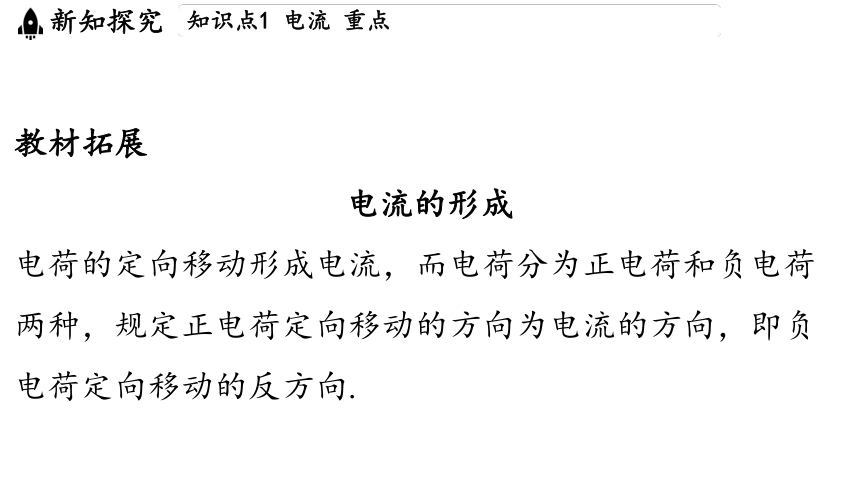

电流的形成
电荷的定向移动形成电流,而电荷分为正电荷和负电荷
两种,规定正电荷定向移动的方向为电流的方向,即负
电荷定向移动的反方向.
4.电流的单位
在国际单位制中,电流的单位是安培,简称安,符号是A.
常用的电流单位还有毫安和微安.换算关系为
.

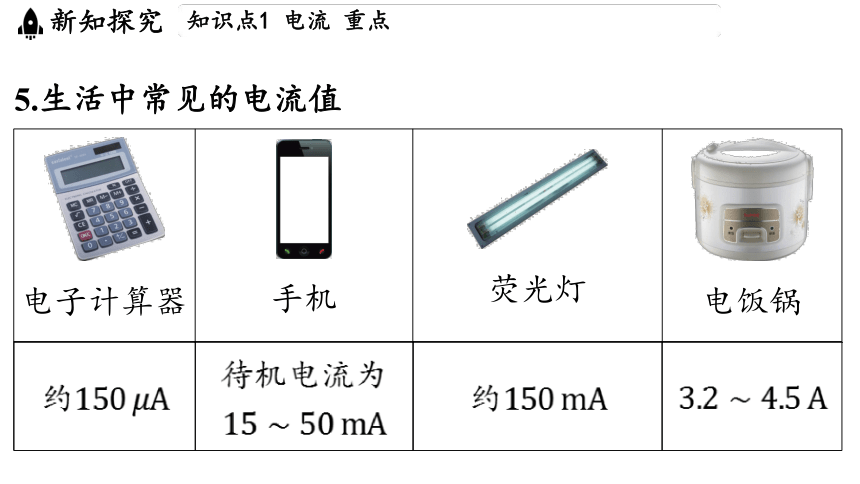

5.生活中常见的电流值
________________________________ ________________ _____________________________ _________________________
约 待机电流为 约
电子计算器
手机
荧光灯
电饭锅

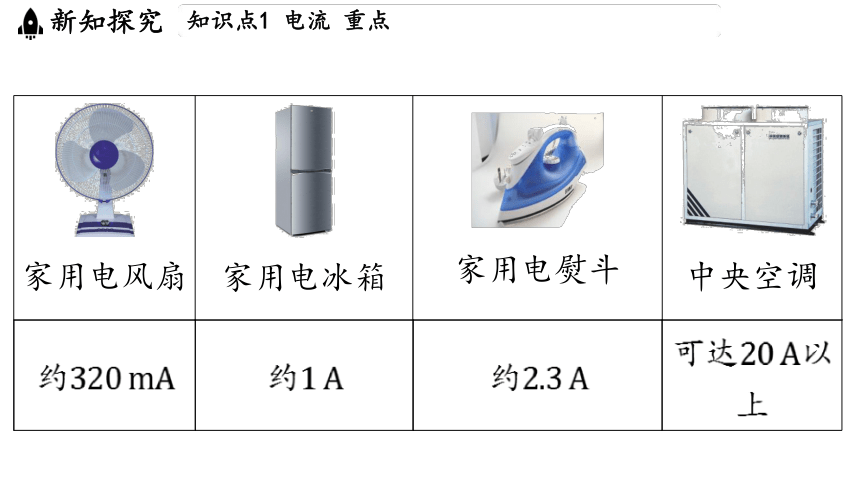

________________________________ ___________________________________ ___________________________________ _______________________________
约 约 约 可达 以

家用电风扇
家用电冰箱
家用电熨斗
中央空调

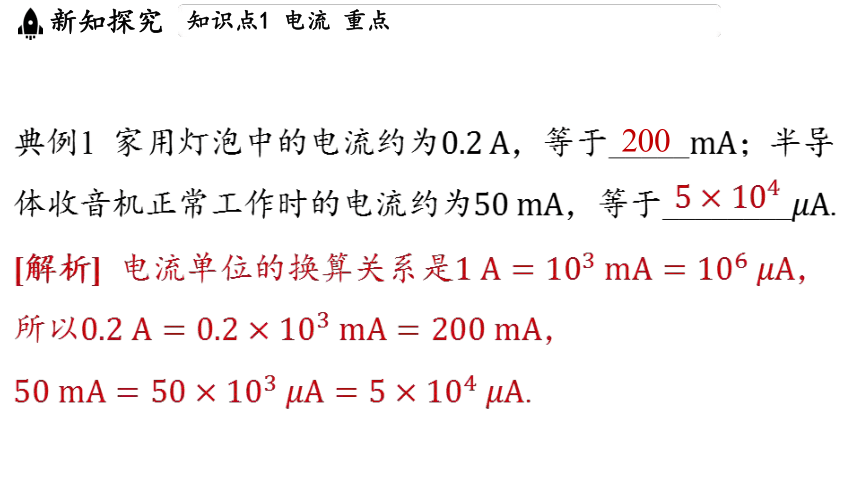

典例1 家用灯泡中的电流约为,等于_____ ;半导
体收音机正常工作时的电流约为,等于________ .
200
[解析] 电流单位的换算关系是 ,
所以 ,
.
1.电流表
内容 举例或说明
认 识 电 流 表 (1)作用:测量电路中电流的大 小. (2)符号:_________. ________________________________________________
双量程电流表
内容 举例或说明
认 识 电 流 表 (3)量程和接线柱:实验室使用 的电流表有三个接线柱,分别标 的是“-”“0.6”“3”,选用“-”和“0.6” 接线柱时量程为 ,选用“-” 和“3”接线柱时量程为 . ________________________________________________
双量程电流表
内容 举例或说明
认 识 电 流 表 (4)分度值:选用量程 时的分度值是 ;选用量程 时的分度值是 ________________________________________________
双量程电流表
内容 举例或说明
电流 表的 读数 _______________________________________________ ______________________________
(1)量程
(2)分度值
(3)示数
. .
. .
. .
内容 举例或说明
电流 表的 读数 _______________________________________________ ______________________________
(1)量程
(2)分度值
(3)示数
. .
. .
. .
2.电流表使用规则(电流表正确接入时,对电路不产生影
响,分析时可将其作为导线处理)
使用规则 原因
调零 使用前应先检查指 针是否指零.如有偏 差,需用螺丝刀旋 转表盘上的调零螺 丝,将指针调至零 位 如果指针不在零位就开始测
量,会出现以下两种情况:
(1)指针在零刻度线左侧:
会导致最终读数偏小;
(2)指针在零刻度线右侧:
会导致最终读数偏大
使用规则 原因
串联 电流表必须与被测 用电器串联 如果将电流表和用电器并
联,该用电器会被短路,而
且还有可能烧坏电流表或电

使用规则 原因
“ ” 进 “-”出 连接电流表时,必 须使电流从标有“ 0.6”或“3”的“ ”接线 柱流入,从“-”接线 柱流出 若电流表的“ ”“-”接线柱接
反了,通电时指针将向零刻
度线左侧偏转,容易损坏电
流表
使用规则 原因
量程 选择 (1)所测电流大小不 能超过所选的量程; (2)在不超过量程的 前提下,应选用小量 程测电流,因为小量 程分度值小,精度高 如果电流大小超出电流表
量程,无法读数还容易损
坏电流表;如果选择量程
过大,例如可选择
量程时选择
量程,测量误差会
变大
使用规则 原因
严禁 短路 绝不允许把电流表直 接连接到电源的两极 若电流表不经过用电器直
接连接到电源的两极,会
造成电源短路,可能烧坏
电流表和电源
典例2 关于电流表的使用,下列说法不正确的是( )
B
A.使用前如果电流表的指针没有指零,要先进行调零
B.电流表要并联在被测电路中
C.在不超过量程的前提下,应优先选择小量程
D.绝不允许不经过用电器把电流表直接接到电源的两极
[解析]
电流表的 使用规则 调零 串联 优先选小 量程 绝不允许直接接
在电源两极上
判断 A正确 B错误 C正确 D正确
用电流表测量电路中的电流,保证操作安全和测量准确,
需要按以下步骤进行:
①断开开关;②对电流表选择合适的量
程(预估电流大小,选择电流表量程);
③将电流表调零;④将电流表串联接入
电路,如图所示,注意电流从正接线柱流入,从负接线
柱流出;⑤检查电路,闭合开关,正确进行实验;⑥待
电流表示数稳定(指针停止摆动或数字稳定)后读数,
并记录,记录时注意数值需标注单位;⑦实验结束后断
开电路,并整理器材.
教材拓展
电流表量程选择及异常处理
1.电流表量程选择
(1)“试触法”选择量程:确定电流表的量程时,应先根
据估计的被测电路中电流的大小选择合适的量程.当电流
大小无法估计时,可将电流表最大量程连入电路,先闭
合开关然后迅速断开(“试触”)(防止长时间电流过大,
烧坏电流表),根据开关闭合瞬间指针的偏转情况确定
使用哪个量程.
(2)优先选用小量程:被测电流不能超过电流表的量程,
并不意味着电流表的量程选得越大越好,而是应尽可能
选用小量程,这样测量结果更精确.如被测电流为 ,
此时若选用 量程,则偏转角度不到半格,我们无
法准确读数;如果选用 量程,则偏转2格,读数
要精确些.
2.电流表异常处理
指针完全不动 应检查电路连接情况,并确定电路
中各元件是否完好
指针偏转超过最大 值 电流较大,要换用更大量程的电流

指针偏转很小 换用较小的量程
指针向反方向偏转 “ ”“-”接线柱接反了,应调整接线
