(共31张PPT)

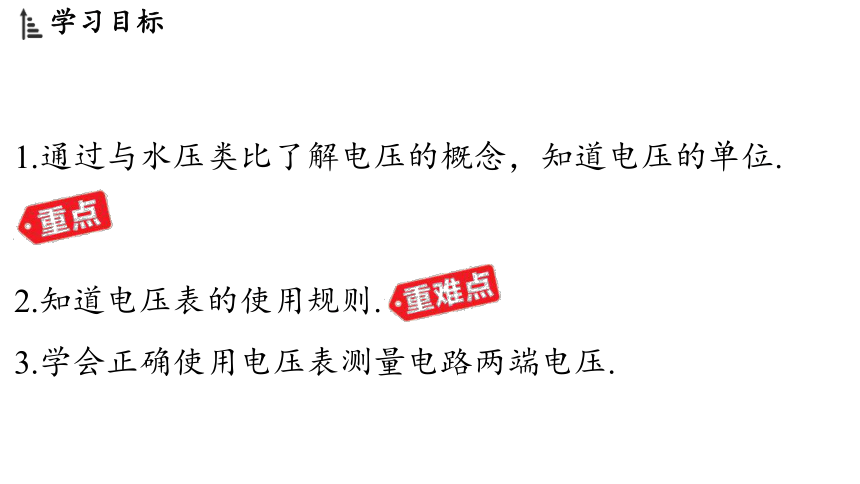

1.通过与水压类比了解电压的概念,知道电压的单位.
2.知道电压表的使用规则.
3.学会正确使用电压表测量电路两端电压.

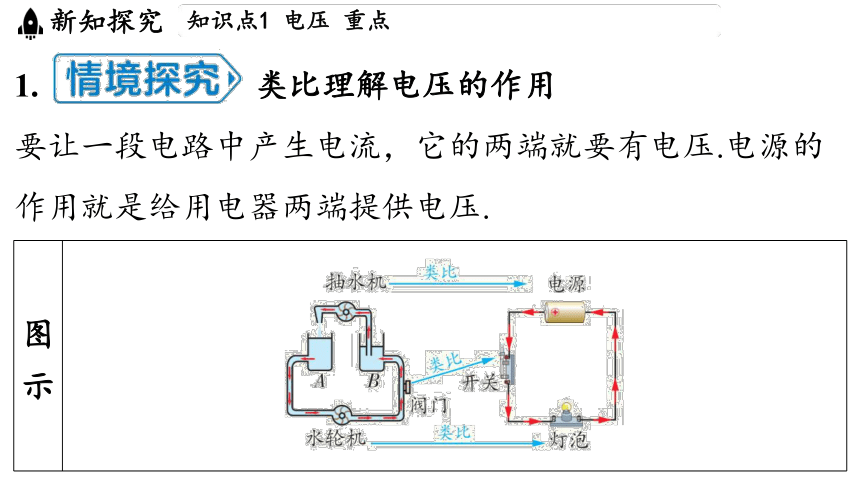

1. 类比理解电压的作用
要让一段电路中产生电流,它的两端就要有电压.电源的
作用就是给用电器两端提供电压.
图 示 ________________________________________________________________________________

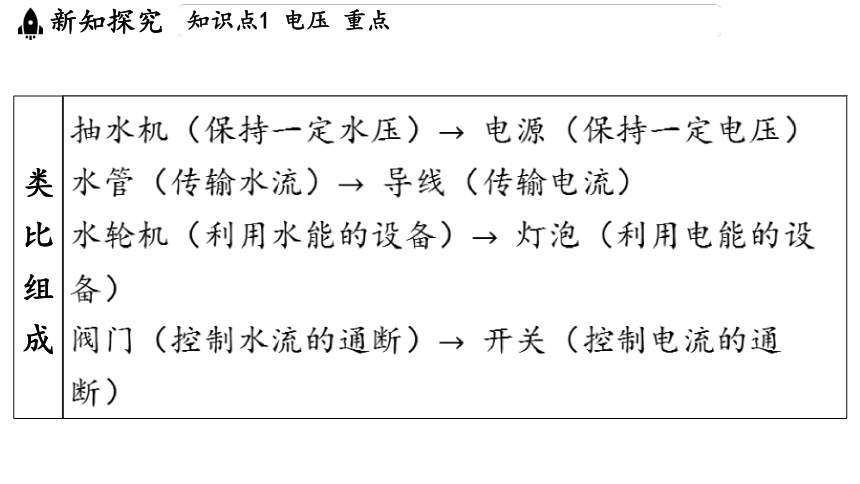

类 比 组 成 抽水机(保持一定水压) 电源(保持一定电压)
水管(传输水流) 导线(传输电流)
水轮机(利用水能的设备) 灯泡(利用电能的设
备)
阀门(控制水流的通断) 开关(控制电流的通
断)

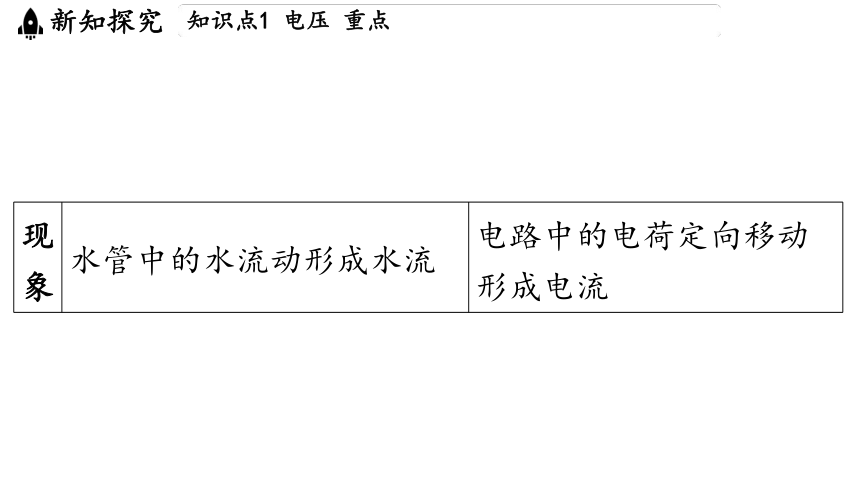

现 象 水管中的水流动形成水流 电路中的电荷定向移动
形成电流

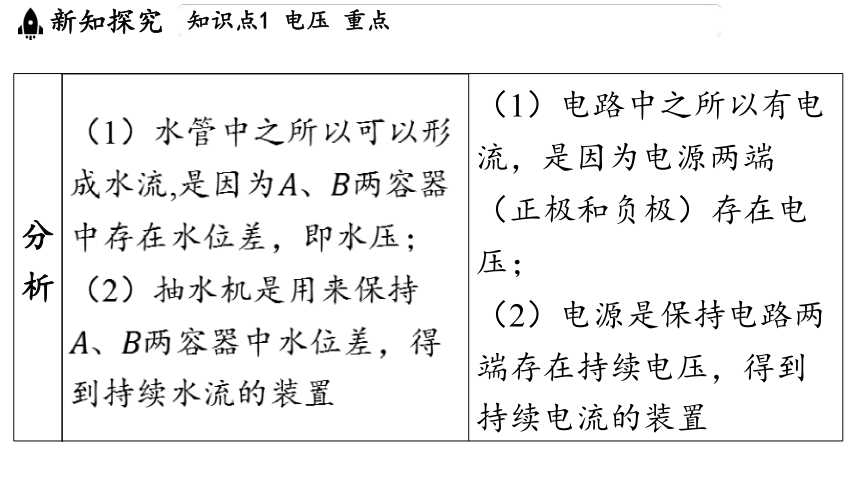

分 析 (1)水管中之所以可以形 成水流,是因为、 两容器 中存在水位差,即水压; (2)抽水机是用来保持 、 两容器中水位差,得 到持续水流的装置 (1)电路中之所以有电
流,是因为电源两端
(正极和负极)存在电
压;
(2)电源是保持电路两
端存在持续电压,得到
持续电流的装置

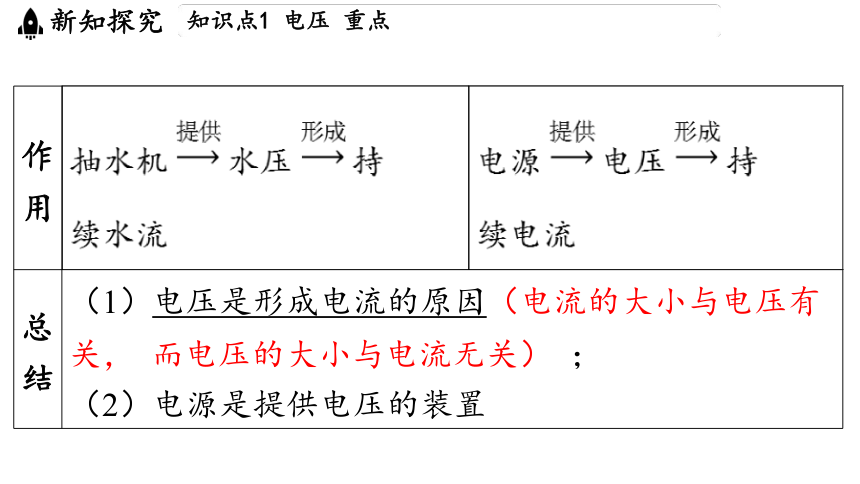

作 用 抽水机水压 持 续水流 电源电压 持
续电流

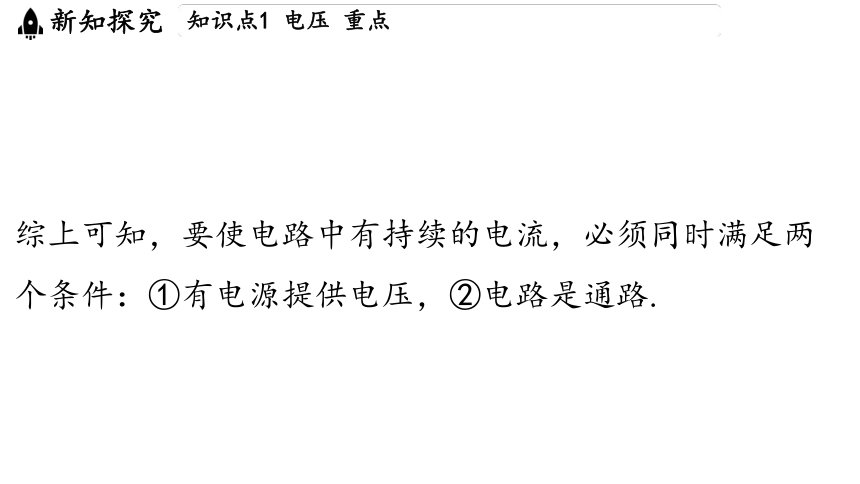

总 结 (1)电压是形成电流的原因(电流的大小与电压有 关, 而电压的大小与电流无关) ; (2)电源是提供电压的装置 综上可知,要使电路中有持续的电流,必须同时满足两
个条件:①有电源提供电压,②电路是通路.

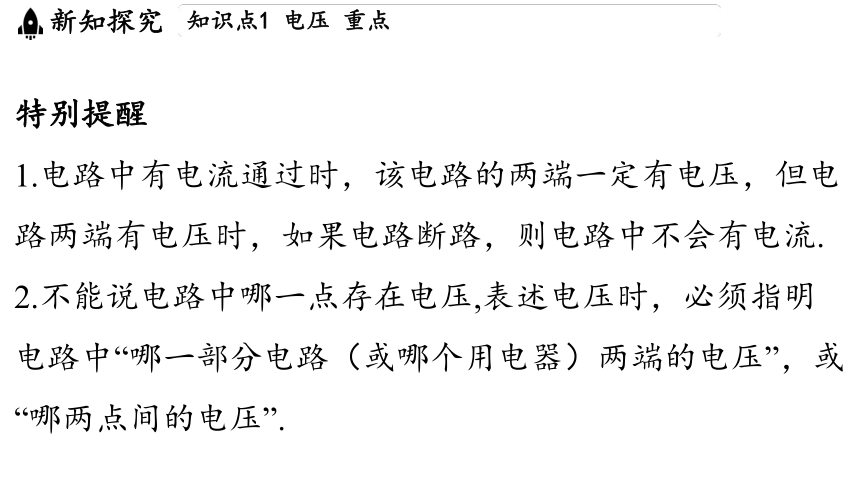

特别提醒
1.电路中有电流通过时,该电路的两端一定有电压,但电
路两端有电压时,如果电路断路,则电路中不会有电流.
2.不能说电路中哪一点存在电压,表述电压时,必须指明
电路中“哪一部分电路(或哪个用电器)两端的电压”,或
“哪两点间的电压”.
教材拓展
对电压作用的理解
电源在把其他形式的能转化成电能的过程中,使电源的
正极上聚集大量的正电荷,负极上聚集大量的负电荷,
如果此时有一电路与电源两极相连接,电压就会加在这
一电路的两端,使电路中的自由电荷定向移动形成电流,
因此电源是提供电压的装置,它把其他形式的能转化成
了电能.

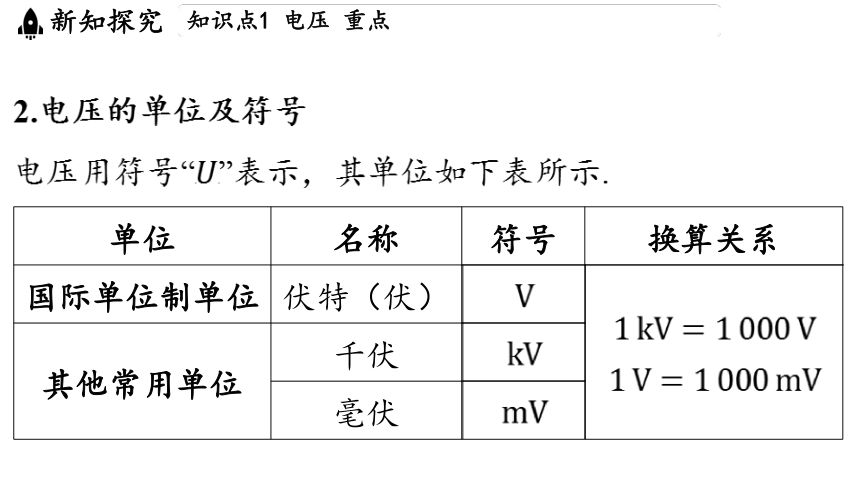

2.电压的单位及符号
电压用符号“”表示,其单位如下表所示.
单位 名称 符号 换算关系
国际单位制单位 伏特(伏)
其他常用单位 千伏 毫伏 3.生活中常见的电压值
一节干电池的电压
一节蓄电池的电压
手机电池的电压 (或 )
电动车电池的电压 (或或 )
对人体安全的电压 不高于
我国家庭电路的电压
典例1 (无锡期中)电路和水路有许多相似之处,
如图所示电路中和水路中的水泵作用相似的是______
(选填“电源”或“用电器”),电路中的电流形成是由于电
路两端存在______.
电源
电压
1.电压表
内容 举例或说明
认识 电压 表 (1)作用:测量电路两端电 压. (2)符号:________. _________________________________________________
实验室常用的双量
程电压表
内容 举例或说明
认识 电压 表 (3)量程和接线柱:实验室 常用的电压表有三个接线柱 (“-”“3”“15”),选用“-”和 “3”接线柱时量程为 , 选用“-”和“15”接线柱时量程 为 . _________________________________________________
实验室常用的双量
程电压表
内容 举例或说明
认识 电压 表 (4)分度值:选用量程为 时分度值是 ,选 用量程为 时分度值 是 _________________________________________________
实验室常用的双量
程电压表
内容 举例或说明
电压 表的 读数 _______________________________________________ _________________________________________________
如图所示,选用“-”和“15”接
线柱,分度值为 ,电压
表示数为
2.电压表的使用规则(电压表接入电路相当于断路)
使用规则 原因
使用 前调 零 使用前先检查指针 是否指零,如果有 偏差,要旋转调零 旋钮使指针指在零 刻度线处 如果指针不在零位就开始测
量,有以下两种情况:
(1)指针在零刻度线左
侧:会导致最终读数偏小;
(2)指针在零刻度线右
侧:会导致最终读数偏大
使用规则 原因
与用 电器 并联 连线时测哪个用电 器两端的电压,就 把电压表与哪个用 电器并联 若将电压表与待测用电器串
联,此时虽然电压表
(量程合适)不至于被损
坏,但这样测不出待测用电
器两端电压
使用规则 原因
接线 要 “ ”进 “-”出 电流从电压表标有 “3”或“15”的 “ ”接 线柱流入,标有 “-” 的接线柱流出 如果“ ”“-”接线柱接反了,
会使电压表指针反向偏转,
易损坏电压表
使用规则 原因
选择 合适 的量 程 (1)所测电压不能 超过所选的量程; (2)在不超过量程 的前提下,尽可能 选用小量程测电 压,以提高测量精 度 (1)如果测量的电压超出
所选量程,无法读数还容易
损坏电压表;
(2)如果选择量程过大,
例如,可选择 量程时
选择 ,测量误差较

使用规则 原因
可直接连接到电源两极 电压表可直接连到电源正、
负极,此时测量的是电源电

教材拓展
电压表的量程选择及异常处理
1.电压表的量程选择
(1)估测法:预先估计被测电压的大小,根据估计值选
择合适的量程.
(2)试触法:在不能预先估计被测电压时,先用电压表的
大量程进行试触,如果示数小于 ,可选用电压表的小
量程;如果示数在 之间,可选用大量程;如果示
数超过 ,要选择量程更大的电压表.
2.电压表的异常处理
指针不偏转 电路可能出现断路,或电压表
已经损坏
指针向反方向偏转 正、负接线柱接反了,应调整
接线
指针偏转角度小 量程选大了,应换用小量程
指针偏转超过最大值 应换用更大量程的电压表
典例2 如图所示的各电路图中,电流表和电压表的使用
均正确的是( )
D
A. B. C. D.
[解析] ,因为电流表并联在了电源两端,因此闭合
开关后会形成电源短路; ,电压表与灯泡串联了;
,电流是从电流表的负接线柱流入,正接线柱流出
的,电流表接法错误.
1.如图所示,要测量某段电路两端的电
压,可将电压表并联在该段电路两端,
并注意选择合适的量程,并让电流正
进负出,电路连接正确后,闭合开关,示数稳定后读数.
2.实验:测量串联电池的电压
实验步骤:①如图甲所示,准备两节
干电池,分别用电压表测量它们的电
压、 ,并将测得的电压计入下表
中.
②如图乙所示,将两节干电池串联,用电压表测量它们
的总电压 ,并将测得的电压计入下表中.
③换用另外的两节干电池,重复两次以上实验步骤.
1.5 1.4 2.9
1.4 1.4 2.8
1.5 1.5 3.0
④比较总电压与每节电池的电压之间的关系,得出结论:
串联电池组的总电压等于每节电池的电压之和.
