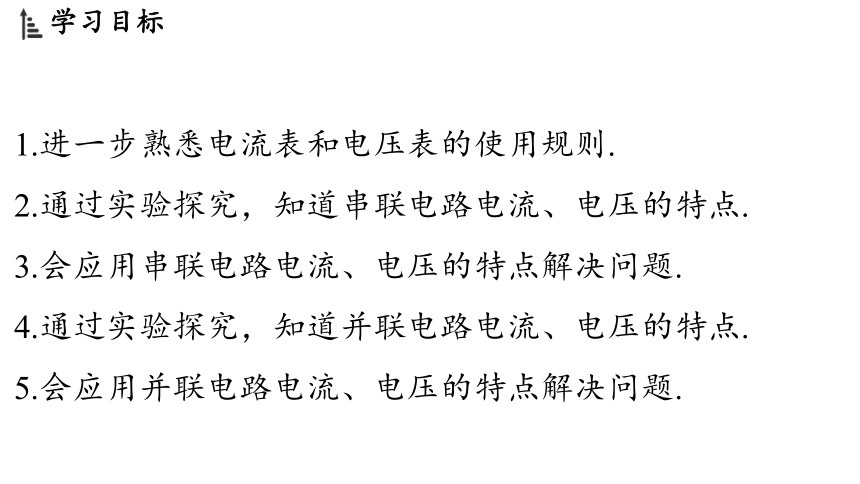

1.进一步熟悉电流表和电压表的使用规则.
2.通过实验探究,知道串联电路电流、电压的特点.
3.会应用串联电路电流、电压的特点解决问题.
4.通过实验探究,知道并联电路电流、电压的特点.
5.会应用并联电路电流、电压的特点解决问题.

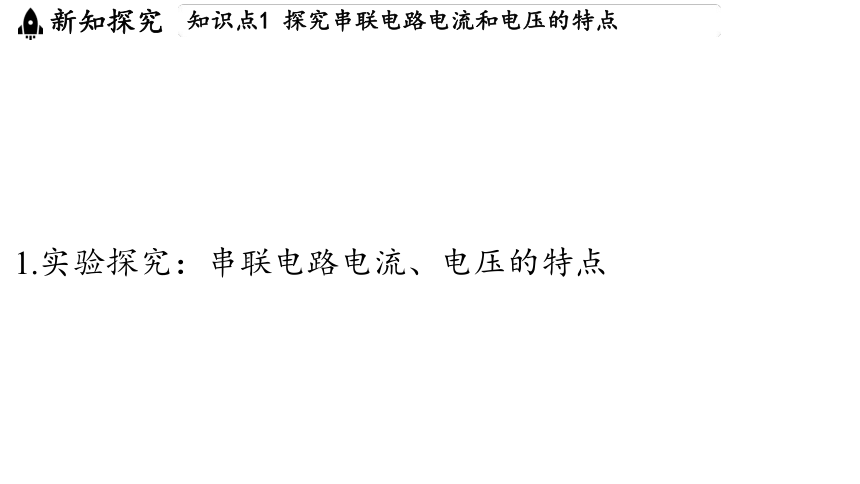

1.实验探究:串联电路电流、电压的特点
探究 目的 串联电路中电流的特 点 串联电路中电压的特点

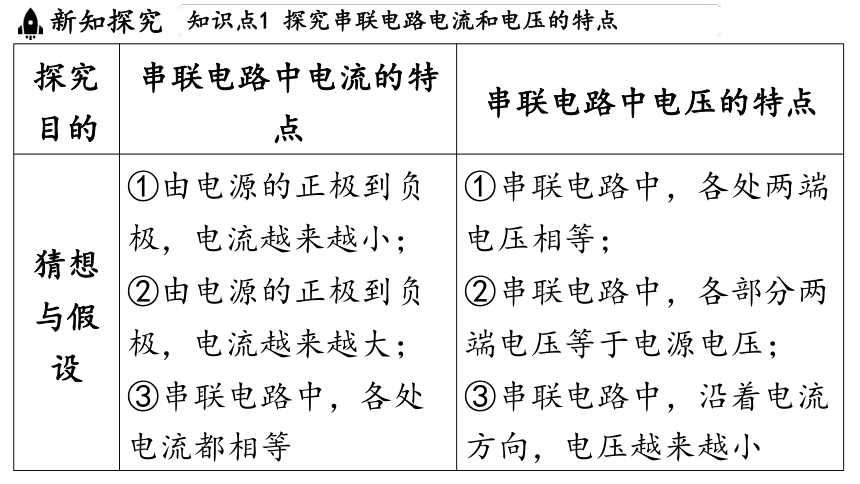

猜想 与假 设 ①由电源的正极到负 极,电流越来越小; ②由电源的正极到负 极,电流越来越大; ③串联电路中,各处 电流都相等 ①串联电路中,各处两端
电压相等;
②串联电路中,各部分两
端电压等于电源电压;
③串联电路中,沿着电流
方向,电压越来越小
探究 目的 串联电路中电流的特 点 串联电路中电压的特点

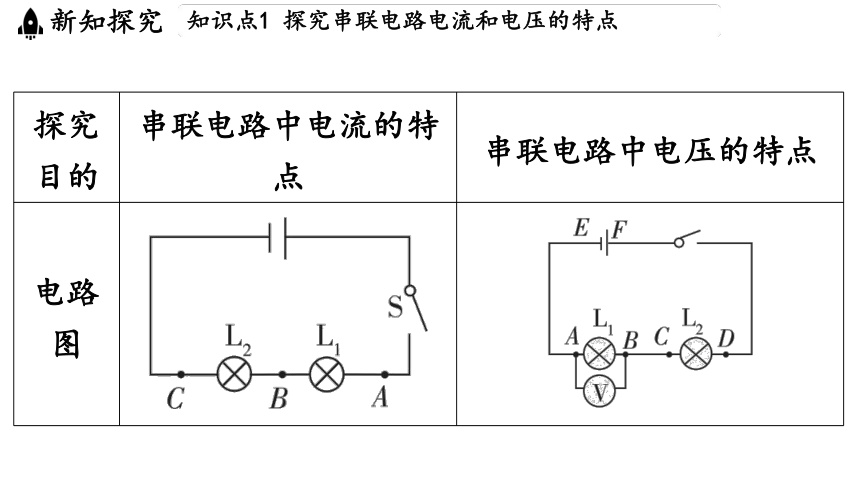

电路 图 ________________________________________________________ _________________________________________
探究 目的 串联电路中电流的特 点 串联电路中电压的特点

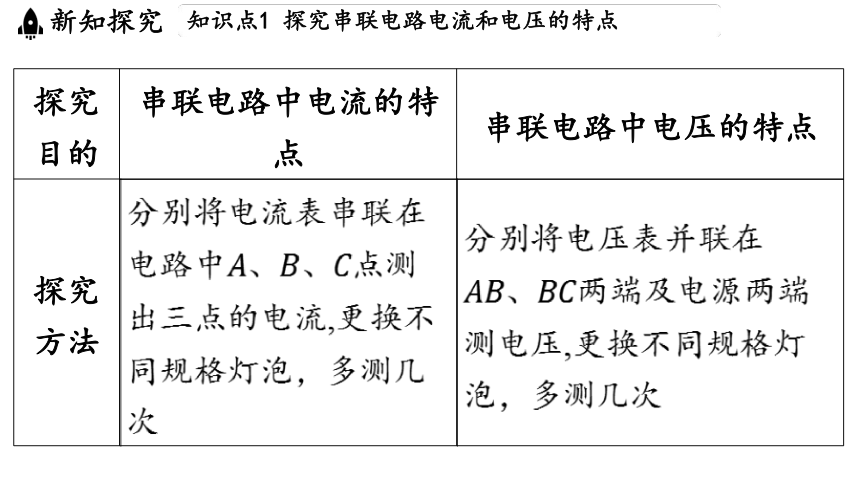

探究 方法 分别将电流表串联在 电路中、、 点测 出三点的电流,更换不 同规格灯泡,多测几 次 分别将电压表并联在
、 两端及电源两端
测电压,更换不同规格灯
泡,多测几次
探究 目的 串联电路中电流的特 点 串联电路中电压的特点

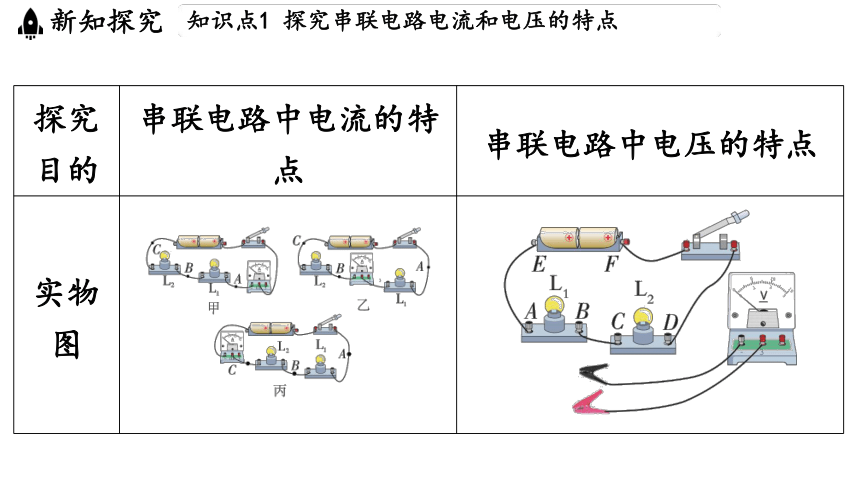

实物 图 ________________________________________________________ __________________________________________________________
探究 目的 串联电路中电流的特 点 串联电路中电压的特点

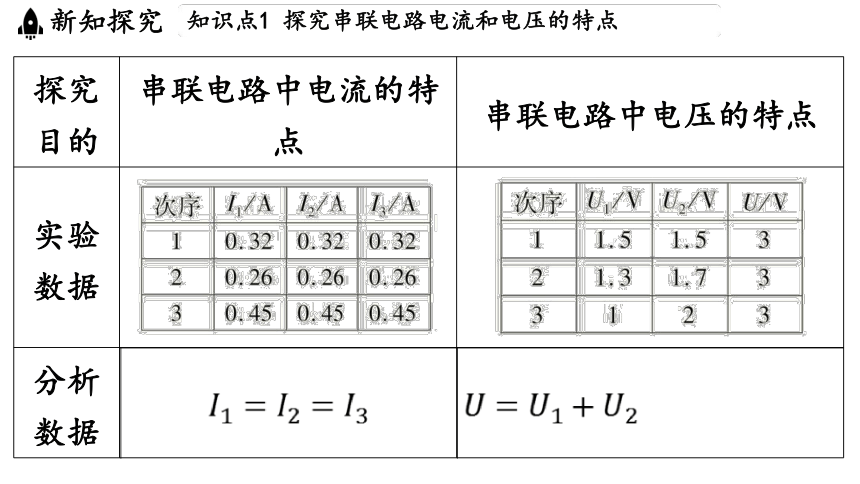

实验 数据 _____________________________________________________________ _________________________________________________________________
分析 数据
探究 目的 串联电路中电流的特 点 串联电路中电压的特点
得出 结论 串联电路中各处电流 相等,即 串联电路中,电路两端的
总电压等于各部分电路两
端的电压之和,即
2.实验注意事项
(1)记录数据要真实,不得随意修改实验数据,在误差
允许范围内得出结论.
(2)同一次实验中两个小灯泡的亮度可能不同,甚至有
的小灯泡不亮,但这不能说明各处电流不相等,因为各
灯泡的规格不同.
串联电路中,电流处处相等,各用电器两端的
电压不一定相等,若用电器规格相同,各用电器两端电
压相等.
1.实验探究:并联电路电流、电压的特点
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
猜想 与假 设 ①干路电流等于支路电 流; ②干路电流等于各支路 电流之和 ①并联电路中,各支路
电压相等;
②并联电路中,各支路
电压之和等于电源电压
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
电路 图 __________________________________________________ ________________________________________
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
探究 方法 分别将电流表串联在电 路中、、 点测出三 点的电流,更换不同规格 灯泡,多测几次 分别将电压表并联在灯
泡、 、电源两端,测
其两端电压,更换不同规
格灯泡,多测几次
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
实物 图 __________________________________________________________ ______________________________________________________________
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
实验 数据 ___________________________________________________________ _______________________________________________________________
分析 数据
探究 目的 并联电路中干路电流和 支路电流的特点 并联电路中电压的特点
得出 结论 并联电路中,干路电流等 于各支路电流之和,即 并联电路中,电路两端
的总电压与各支路两端
的电压相等,即
特别提醒
并联电路电流的特点
(1)等于之和:并联电路中干路电流等于各支路电
流之和;同一电路中,若增加支路,则干路中电流增大.
(2)并联分流:在并联电路中,每一条支路中的电流都
比干路中的电流小,但各支路电流不一定相等.
(各支路中用电器的规格、个数相同时,电流才相等)
2.实验方法与技巧(以探究并联电路中电压的特点为例)
(1)归纳法
分别测出各灯泡两端的电压及电源电压,再比较灯泡两
端电压和电源电压之间的关系,多次实验,多次比较后
归纳总结得出实验结论.
(2)多次测量
①换用不同规格的灯泡,分别测出各灯泡两端的电压及
电源电压;
②实验中可在两端各并联一个电压表,同时
测量;
③实验中可通过改变电池节数的方法得到多组电压值.
教材拓展
虽然串、并联电路的电压关系是通过两个灯泡串、并联
的实验得出的,但是对于多个用电器串、并联的情况,
这一结论仍然成立.
