(共35张PPT)

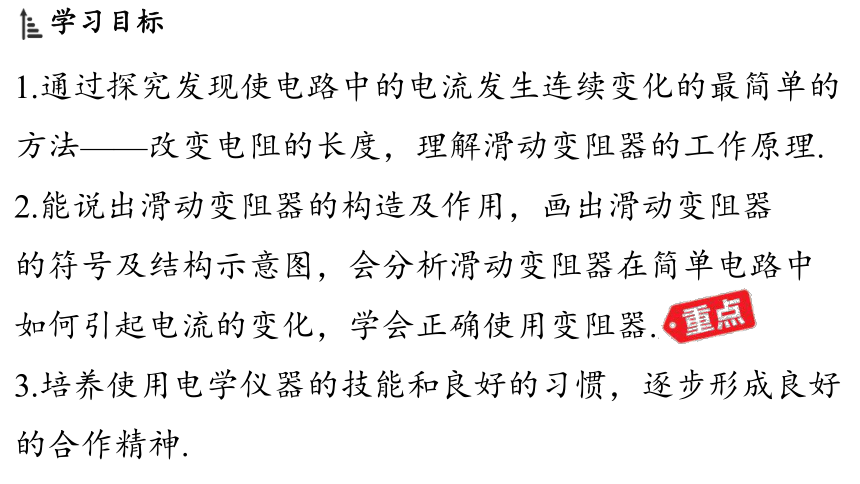

1.通过探究发现使电路中的电流发生连续变化的最简单的
方法——改变电阻的长度,理解滑动变阻器的工作原理.
2.能说出滑动变阻器的构造及作用,画出滑动变阻器
的符号及结构示意图,会分析滑动变阻器在简单电路中
如何引起电流的变化,学会正确使用变阻器.
3.培养使用电学仪器的技能和良好的习惯,逐步形成良好
的合作精神.

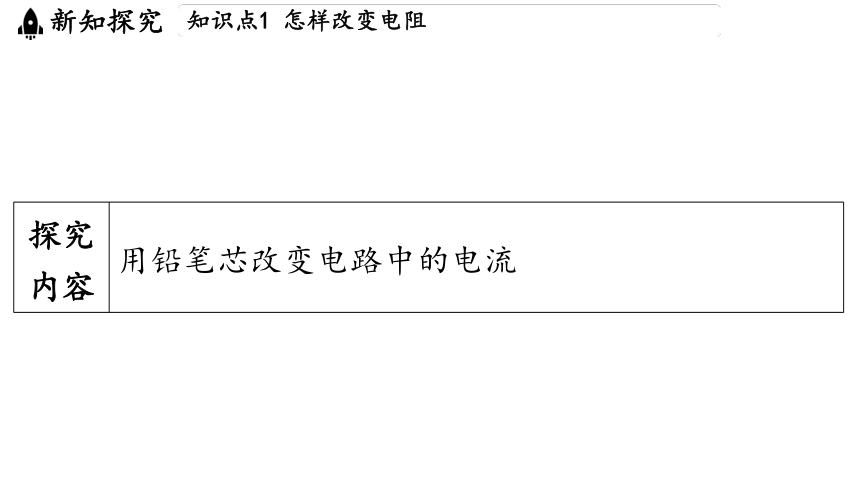

探究 内容 用铅笔芯改变电路中的电流

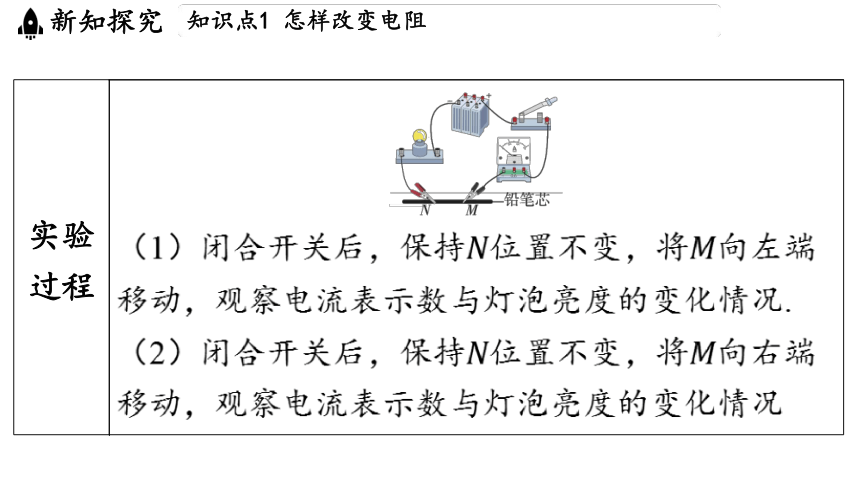

实验 过程 _________________________________
(1)闭合开关后,保持位置不变,将 向左端
移动,观察电流表示数与灯泡亮度的变化情况.
(2)闭合开关后,保持位置不变,将 向右端
移动,观察电流表示数与灯泡亮度的变化情况

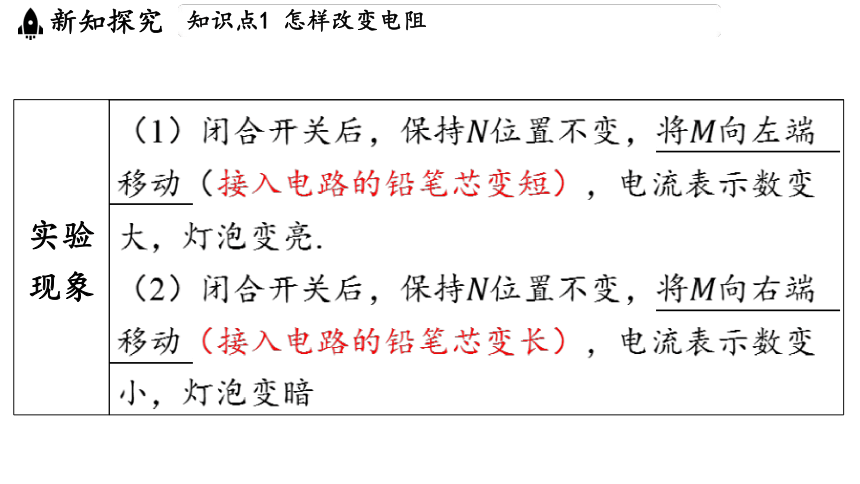

实验 现象 (1)闭合开关后,保持位置不变,将 向左端
移动(接入电路的铅笔芯变短),电流表示数变
大,灯泡变亮.
(2)闭合开关后,保持位置不变,将 向右端
移动(接入电路的铅笔芯变长),电流表示数变
小,灯泡变暗
. .
. .
. .
. .

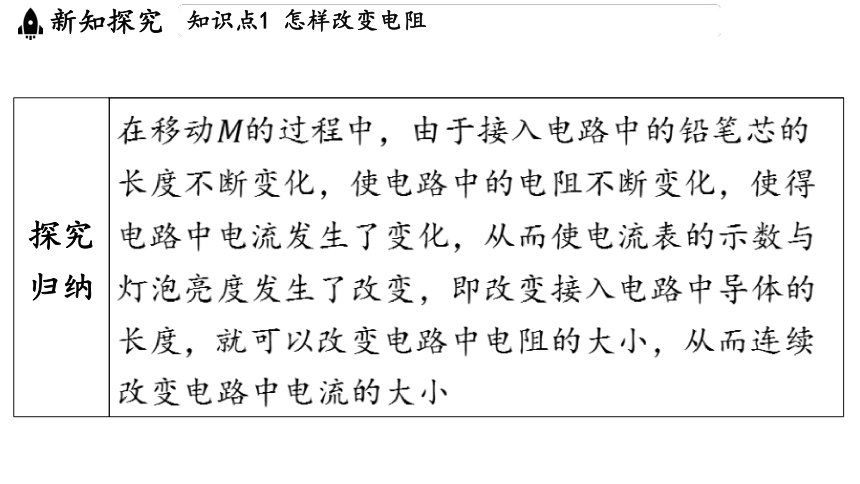

探究 归纳 在移动 的过程中,由于接入电路中的铅笔芯的
长度不断变化,使电路中的电阻不断变化,使得
电路中电流发生了变化,从而使电流表的示数与
灯泡亮度发生了改变,即改变接入电路中导体的
长度,就可以改变电路中电阻的大小,从而连续
改变电路中电流的大小

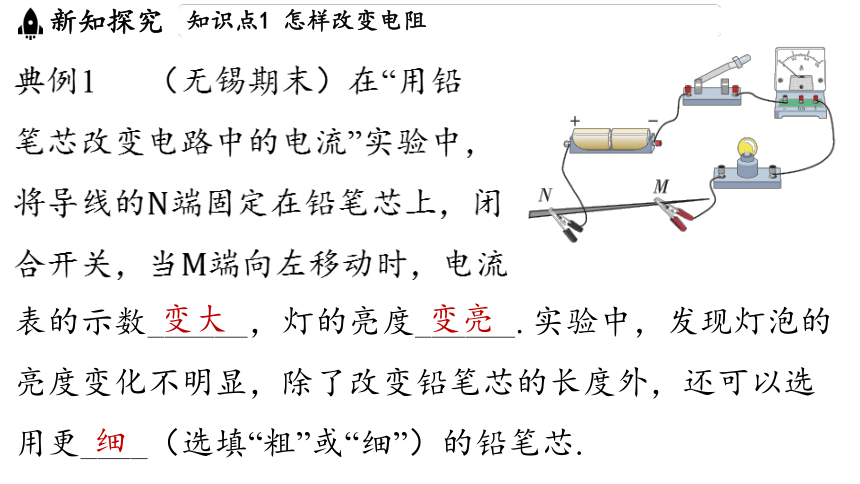

典例1 (无锡期末)在“用铅
笔芯改变电路中的电流”实验中,
将导线的 端固定在铅笔芯上,闭
合开关,当 端向左移动时,电流
变大
变亮

表的示数______,灯的亮度______. 实验中,发现灯泡的
亮度变化不明显,除了改变铅笔芯的长度外,还可以选
用更____(选填“粗”或“细”)的铅笔芯.

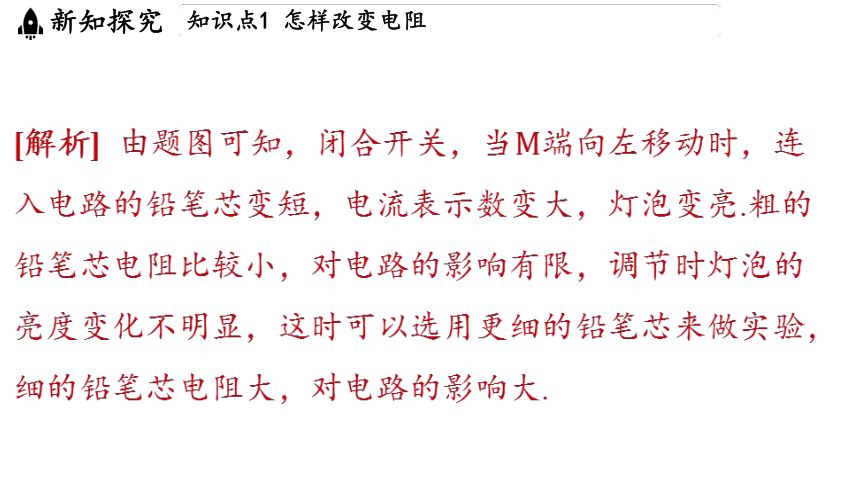

[解析] 由题图可知,闭合开关,当 端向左移动时,连
入电路的铅笔芯变短,电流表示数变大,灯泡变亮.粗的
铅笔芯电阻比较小,对电路的影响有限,调节时灯泡的
亮度变化不明显,这时可以选用更细的铅笔芯来做实验,
细的铅笔芯电阻大,对电路的影响大.

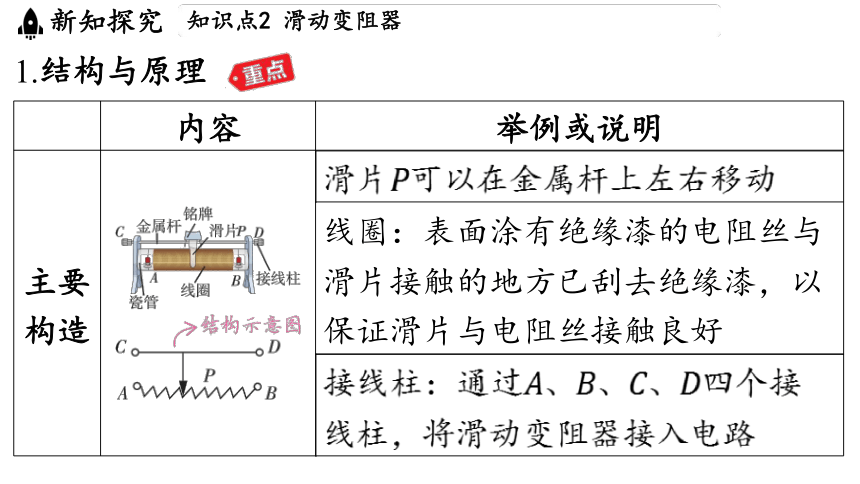

1.结构与原理
内容 举例或说明
主要 构造 ______________________________________ ______________________________________ 滑片 可以在金属杆上左右移动
线圈:表面涂有绝缘漆的电阻丝与
滑片接触的地方已刮去绝缘漆,以
保证滑片与电阻丝接触良好
接线柱:通过、、、 四个接
线柱,将滑动变阻器接入电路

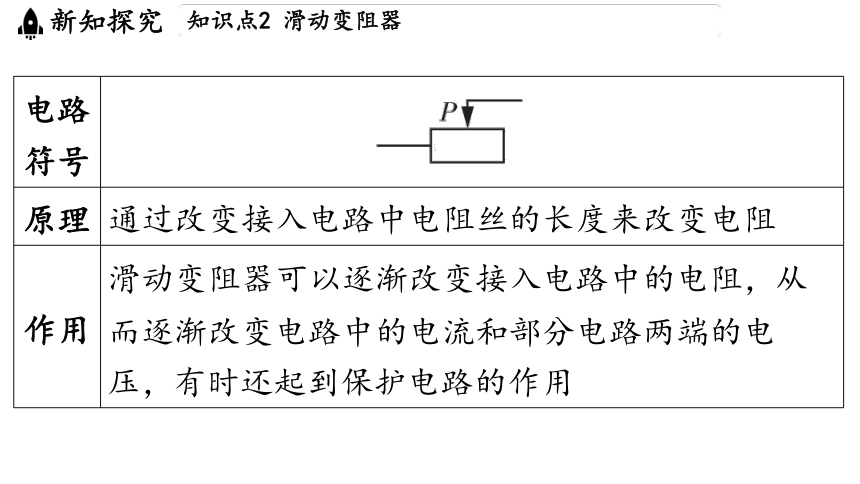

电路 符号 _______________________________
原理 通过改变接入电路中电阻丝的长度来改变电阻
作用 滑动变阻器可以逐渐改变接入电路中的电阻,从
而逐渐改变电路中的电流和部分电路两端的电
压,有时还起到保护电路的作用

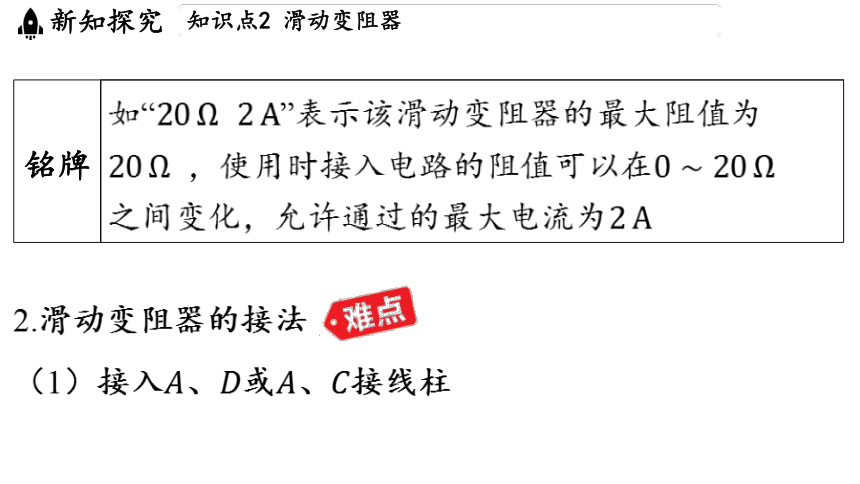

铭牌 如“ ”表示该滑动变阻器的最大阻值为
,使用时接入电路的阻值可以在
之间变化,允许通过的最大电流为
2.滑动变阻器的接法
(1)接入、或、 接线柱
电路连接图 分析 对应电路图
______________________________________ ______________________________________________________________ ________________________________
______________________________________ _______________________________________________________________ (2)接入接线柱
电路连接图 分析 对应电路图
__________________________________ _________________________________________________________________________ ____________________________________
电路连接图 分析 对应电路图
__________________________________ _________________________________________________________________________ ____________________________________
(3)接入接线柱
电路连接图 分析 对应电路图
______________________________________ _____________________________________________________________________ 电阻丝全部接入电路 (相当于定值电阻) ______________________________________
(4)接入接线柱
电路连接图 分析 对应电路图
_____________________________________ ______________________________________________________________________ 没有电阻丝接入电路 (相当于一根导线) ______________________________________
归纳总结
(1)将滑动变阻器连入电路时,应把滑动变阻器的上方任
一接线柱和下方任一接线柱同时接入电路,即“一上一下”
接入电路中,移动滑片,能起到改变电路中电阻的作用.
(2)滑动变阻器接入电路的下方接线柱一定时,上方两
个接线柱无论接入哪一个,都是等效的.
(3)不能同时使用上方两个接线柱(此时滑动变阻器接
入电路的阻值为零),也不能同时使用下方两个接线柱
(此时滑动变阻器接入电路的阻值最大),否则就起不
到改变电路中电阻的作用.
3.使用滑动变阻器时的注意事项
(1)观察铭牌:使用滑动变阻器前应看清铭牌上的最大
阻值和允许通过的最大电流.
(2)作用:①连接电路时,开关闭合前将滑动变阻器的
滑片置于阻值最大处,可对电路起到保护作用;
②改变电路中的电流大小,并引起电压的重新分配,有
时也起着保证某一位置电阻改变后电压不变的作用.
教材拓展
变阻器在生产、生活中的应用
(1)变阻器在日常生活中的应用非常广泛,为我们的生
活带来了很多便利,如可调亮度的电灯、可调热度的电
锅、可调转速的电风扇、收音机的音量调节等,都用到
了变阻器.在实际应用中,可将变阻器和用电器串联在电
路中,通过控制接入电路中变阻器阻值的大小来控制电
路中电流的大小.
(2)除了通过改变导体接入电路中的长度来改变电阻大
小的变阻器外,还有很多敏感电阻,它们的电阻受温度、
电压、光照、气体、磁场、压力等影响而变化显著,常
用来制成传感器.
典例2 (盐城期中)如图所示的实物图,
对滑动变阻器的相关说法,你认为错误
的是( )
A
A.滑片 向左滑动,小灯泡将变暗,电流表示数减小
B.铭牌“”表示滑动变阻器的调节范围是
C.闭合开关前滑片 应滑到最右端,是为了保护电路
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用
[解析] 由题图可知,该电路为串联电路,滑片 向左滑动,
滑动变阻器接入电路的电阻减小,电路中的电流变大,
小灯泡将变亮,电流表示数变大,故A说法错误.
1.旋钮式电阻箱
原 理 电阻箱实质上是一种能显示阻值具体大小的变阻器,
通过调节其旋钮,可以使大小不同的电阻接入电
路,从而调节电路中的电流
使 用 和 读 数 方 法 _________________________
(1)如图为实验室用的旋钮式电阻箱,在它的面板
上有两个接线柱、四个旋钮,使用时,把两个接线柱
接入电路,调节四个旋钮就能得到 范围
内的任意整数阻值.
使 用 和 读 数 方 法 (2)读数时,将各旋钮对应指示点(图中的小三
角)的示数乘面板上标记的倍数,然后加在一起,
就是接入电路的电阻,图中的读数为
2.插孔式电阻箱
插孔式电阻箱有两个接线柱,接线柱之间有几段电阻丝,
电阻丝上方有能插入或拔出的铜塞,通过插拔铜塞可改
变接入电路的电阻大小.如图所示,此时接入电路的电阻
.
辨析比较
滑动变阻器与旋钮式电阻箱的对比
滑动变阻器 电阻箱
不 同 点 电路符号 _________________________________ __________________________
用法 “一上一下”接入电路, 滑片在电阻丝上滑动 调节旋钮
电阻值 不能读出电阻值 可直接读出电阻值
滑动变阻器 电阻箱
相同点 (1)都能改变接入电路的电阻; (2)都有最大电阻值和允许通过的最大 电流值 3.电位器
原理 通过改变电阻丝接入电路的长度来改变接入电路
的电阻的大小
构造 ________________________________________________________________________________
使用 方法 电位器是一个变形的滑动变阻器,有三个接线柱.
如图所示,当把、 接入电路时,相当于接入了
一个定值电阻;当把、 接入电路时,滑片顺时
针转动,接入电路的电阻增大,电流减小;当把
、 接入电路时,滑片顺时针转动,接入电路的
电阻减小,电流增大
应用 收音机音量调节旋钮等
典例3 (榆林期中)如图为可调亮度台灯的电位器
结构图,、、 是它的三个接线柱,转动旋钮,滑片在
弧形电阻丝上滑动即可调节灯泡亮度.下列说法正确的是
( )
A.电位器的原理和滑动变阻器不同
B.若只将、 接入电路,顺时针转
动旋钮时灯泡变亮
C.若只将、 接入电路,顺时针转
动旋钮时灯泡变亮
D.若只将、 接入电路,逆时针转
动旋钮时灯泡变暗

[解析] ,电位器的原理和滑动变阻器相同 ,若
将、 接入电路,滑片左边的电阻丝接入电路,顺时针
转动旋钮时,接入电路的电阻变大,电路中的电流变小,
灯泡的亮度变暗,若只将、 接入电路,电阻丝全
部接入电路,不能改变电路的电流,所以不能改变灯泡
的亮度,只将、 接入电路,则滑片右边的电阻丝
接入电路,逆时针转动旋钮时,电位器接入电路的电阻
变大,电路中电流变小,灯泡亮度变暗.
