(共19张PPT)
课前导入
L1
L2

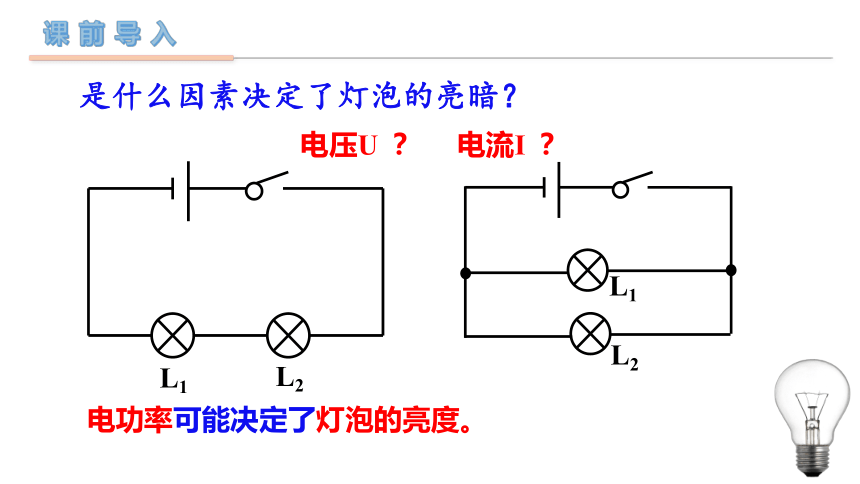

是什么因素决定了灯泡的亮暗?
电压U ?
L1
L2
电流I ?
电功率可能决定了灯泡的亮度。
第3课时 测量小灯泡的电功率
第十五章 电功与电热
15.2 电功率

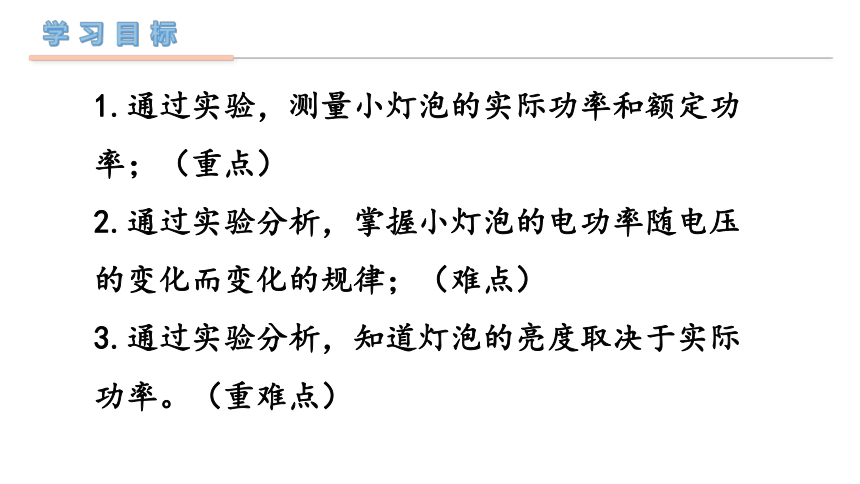

学习目标
1.通过实验,测量小灯泡的实际功率和额定功率;(重点)
2.通过实验分析,掌握小灯泡的电功率随电压的变化而变化的规律;(难点)
3.通过实验分析,知道灯泡的亮度取决于实际功率。(重难点)
测量小灯泡的电功率

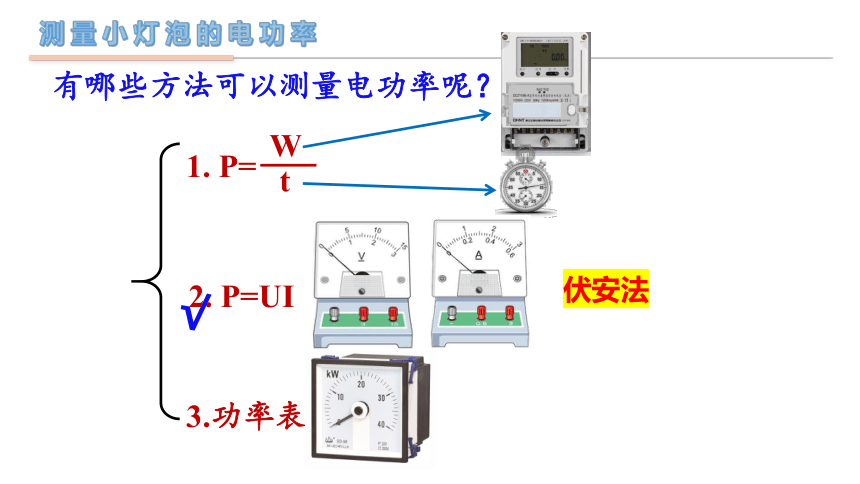

有哪些方法可以测量电功率呢?
3.功率表
W
1. P=
t
2. P=UI

伏安法
测量小灯泡的额定功率和实际功率

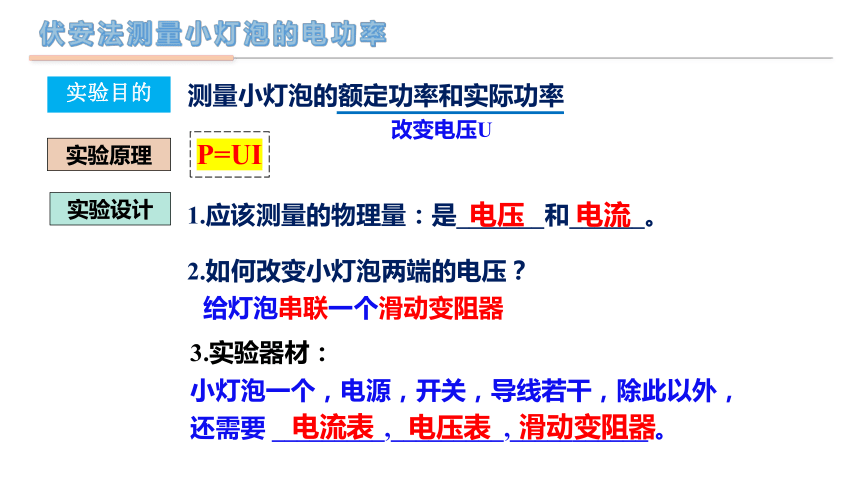

实验目的
伏安法测量小灯泡的电功率
实验原理
P=UI
实验设计
2.如何改变小灯泡两端的电压?
1.应该测量的物理量:是_______和______。
电压
电流
给灯泡串联一个滑动变阻器
3.实验器材:
小灯泡一个,电源,开关,导线若干,除此以外,还需要 _________,_________,___________ 。
电流表
电压表
滑动变阻器
改变电压U

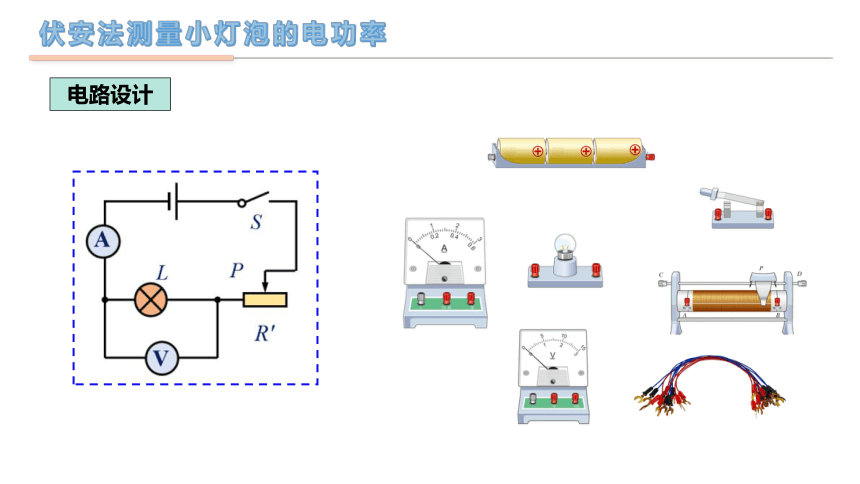

电路设计
伏安法测量小灯泡的电功率
“2.5V ”

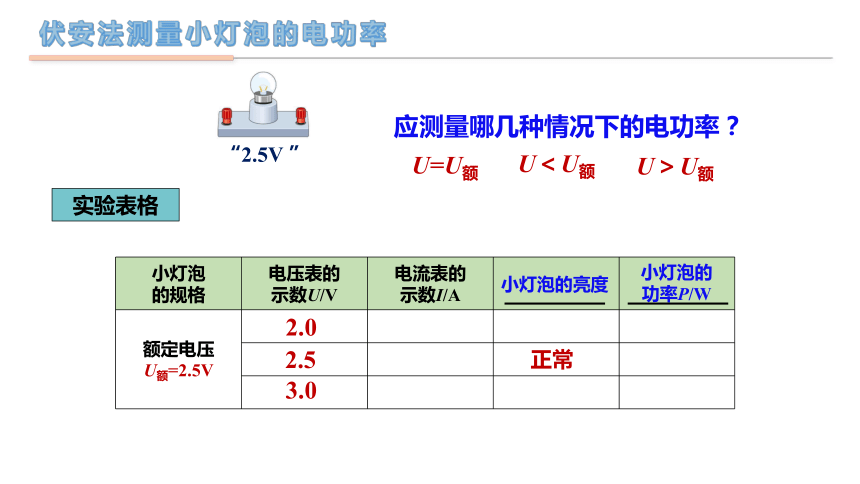

实验表格
应测量哪几种情况下的电功率?
小灯泡 的规格 电压表的 示数U/V 电流表的 示数I/A
额定电压 U额=2.5V
U=U额
U<U额
U>U额
2.5
2.0
3.0
正常
小灯泡的亮度
小灯泡的
功率P/W
伏安法测量小灯泡的电功率
实验时需要注意哪些问题呢?
连接电路时开关处于 状态;
闭合开关前, 滑动变阻器滑片置于 ;
连接电流表和电压表时:
(1) 进 出;
(2)量程:电压表选 ;
电流表选 。(I额约为0.3A)
阻值最大处
断开


0~3V
0~0.6A
“ 2.5V ”
伏安法测量小灯泡的电功率
安全第一!
实验与记录
1. 按照电路图连接电路, 调节滑动变阻器至阻值最大处。
2. 闭合开关,调节滑片,分别使电压表的示数小于、等于和略大于小灯泡的额定电压,观察小灯泡的亮度,读出电压表、电流表的示数并记录在表格中。
3. 计算出小灯泡在不同发光情况下的电功率,填入表格。
小灯泡 的规格 电压表的 示数U/V 电流表的 示数I/A 小灯泡 的亮度 小灯泡的
功率P/W
额定电压 U额=2.5V
不同电压下小灯泡的亮度及其电功率是否相同?
2.5
2.0
3.0
正常
伏安法测量小灯泡的电功率
(8min)
结 论
1. 通过实验得出小灯泡的额定功率为 .
2. 设小灯泡的实际电压为U实,额定电压为U额,实际功率为P实,额定功率为P额,可以发现:
当U实<U额时, P实 P额, 灯比正常发光____ ;
当U实 = U额时, P实 P额, 灯会 发光;
当U实>U额时, P实 P额, 灯比正常发光____ .




=
正常
3.小灯泡的亮暗由 决定,实际功率越大,小灯泡越 。
实际功率

伏安法测量小灯泡的电功率
实际功率大
小灯泡亮
实际功率小
相同亮度
LED节能灯
白炽灯
&
伏安法测量小灯泡的电功率
LED节能灯
白炽灯
&
先发热,再发光,效率低
直接发光,效率高,更节能
实际功率大
小灯泡亮
同种类型的灯泡:
伏安法测量小灯泡的电功率
交流与讨论
1. 滑动变阻器在本实验中有哪几个作用?
2.在本实验中我们能否将测出的三组电功率求平均值?为什么?
(1) 保护电路;
(2)改变小灯泡两端的电压。
不能,因为小灯泡在不同电压下的电功率是不同的,求平均值无意义。
3.在本实验中我们多次实验的目的是什么?
测量小灯泡在不同电压下的电功率,寻找普遍规律。
伏安法测量小灯泡的电功率
课堂总结
实验目的:伏安法测量小灯泡的额定功率和实际功率。
实验原理:
实验电路:
实验步骤:分别使电压表的示数小于、等于和略大于小灯泡的U额,观察小灯泡的亮度,读出电压表、电流表的示数,计算电功率。
实验结论:随着电压的增大,小灯泡的电功率 ,亮度变 ;
小灯泡的亮度取决于它的 ,实际功率越大,小灯泡越 。
测定小灯泡的功率
P = UI
增大

实际功率

随堂练习
1.某小灯泡上标有“6 V 3 W”字样,将这盏灯接到3 V电压下,它比正常发光时 (选填“亮” 或“暗”),这时它的实际功率为 W。(忽略小灯泡灯丝电阻随温度的变化)
随堂练习
2.在测量额定电压为2.5V的小灯泡电功率实验中:
(1)请你用笔画线代替导线,根据甲图把乙图中的器材连接成实验电路.
(2)连接电路时,开关应处于______ 状态;闭合开关前,滑动变阻器滑片应置于最______(左/右)端.
(3)实验中,当滑片移到某一位置时,电压表示数如图丙左所示,则要测小灯泡的额定功率,应将滑片P向______(左/右)移动,使电压表的示数为______.
(4)移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成如图丙所示的I-U图象,根据图象信息,可计算出:①小灯泡两端加的电压为0.5V时的功率为 W;②小灯泡的额定功率是 W.
随堂练习
