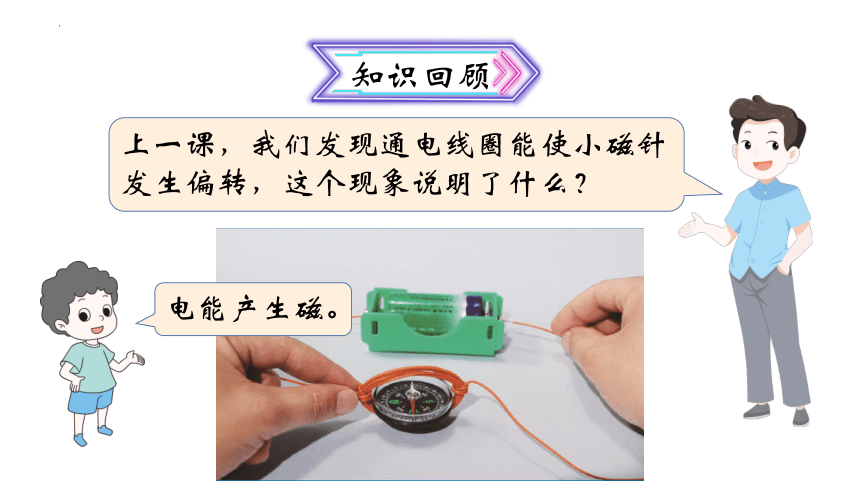

上一课，我们发现通电线圈能使小磁针发生偏转，这个现象说明了什么？
电能产生磁。
知识回顾
新知导入

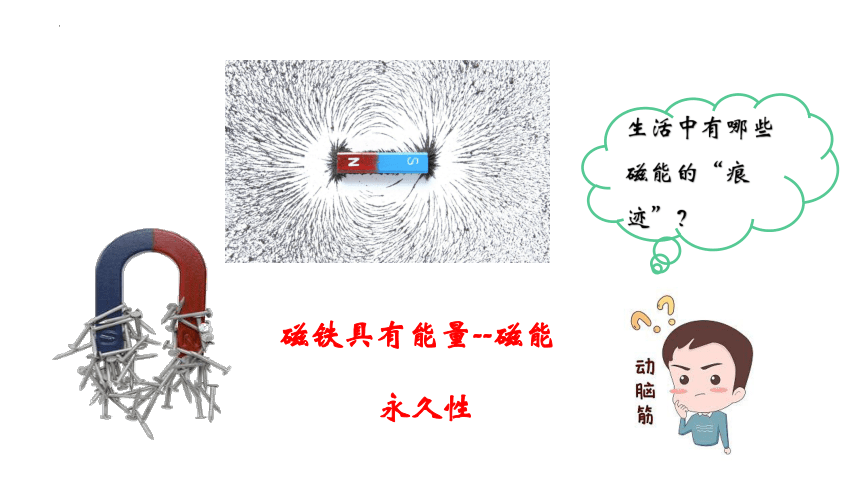

磁铁具有能量--磁能
永久性
生活中有哪些磁能的“痕迹”？

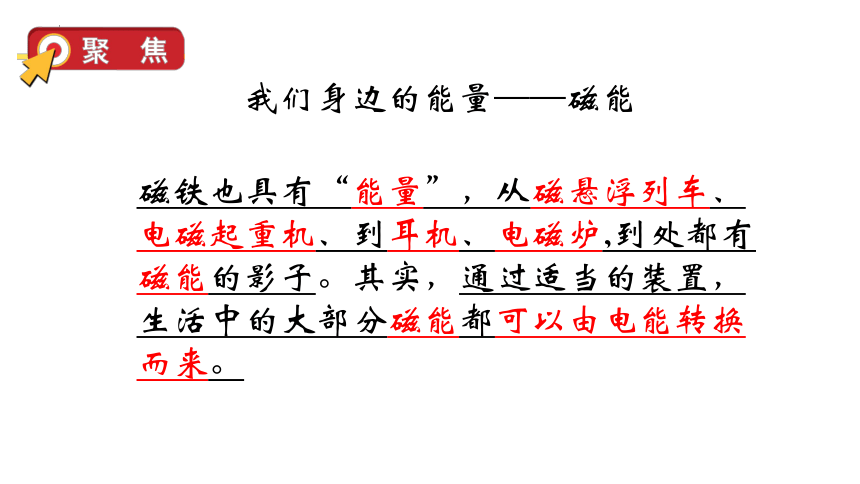

我们身边的能量——磁能
磁铁也具有“能量”，从磁悬浮列车、电磁起重机、到耳机、电磁炉,到处都有磁能的影子。其实，通过适当的装置，生活中的大部分磁能都可以由电能转换而来。
新知导入

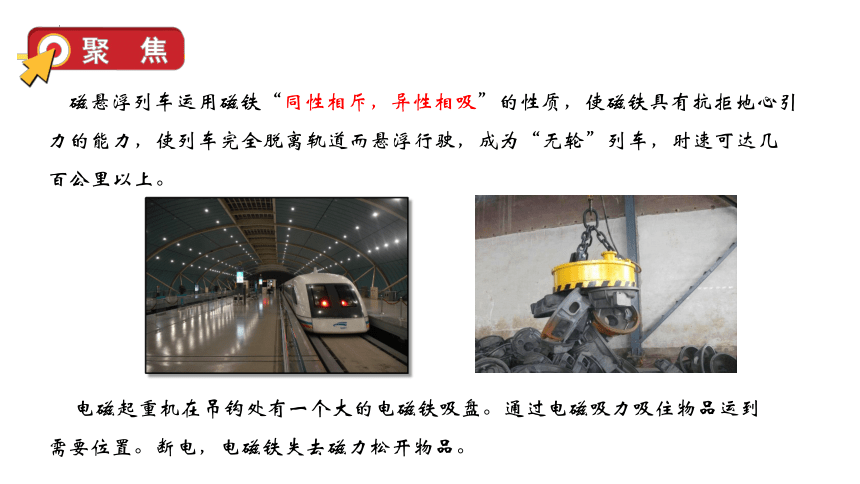

磁悬浮列车运用磁铁“同性相斥，异性相吸”的性质，使磁铁具有抗拒地心引力的能力，使列车完全脱离轨道而悬浮行驶，成为“无轮”列车，时速可达几百公里以上。
电磁起重机在吊钩处有一个大的电磁铁吸盘。通过电磁吸力吸住物品运到需要位置。断电，电磁铁失去磁力松开物品。
新知导入

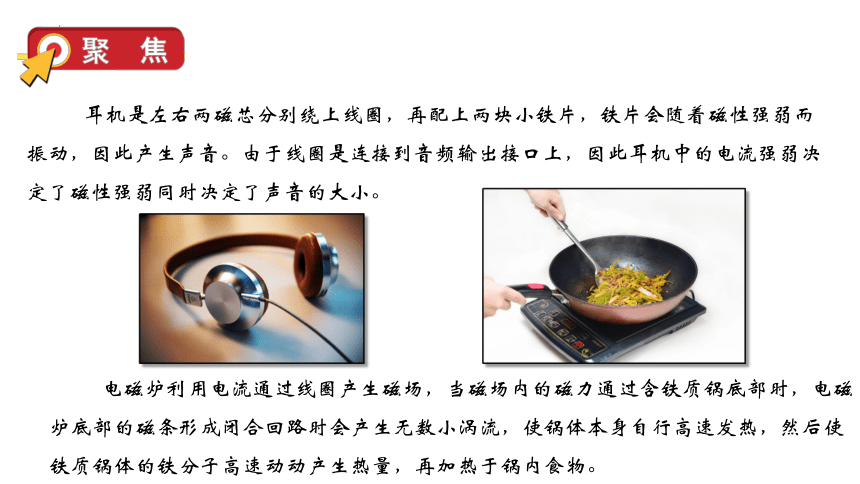

耳机是左右两磁芯分别绕上线圈，再配上两块小铁片，铁片会随着磁性强弱而振动，因此产生声音。由于线圈是连接到音频输出接口上，因此耳机中的电流强弱决定了磁性强弱同时决定了声音的大小。
电磁炉利用电流通过线圈产生磁场，当磁场内的磁力通过含铁质锅底部时，电磁炉底部的磁条形成闭合回路时会产生无数小涡流，使锅体本身自行高速发热，然后使铁质锅体的铁分子高速动动产生热量，再加热于锅内食物。

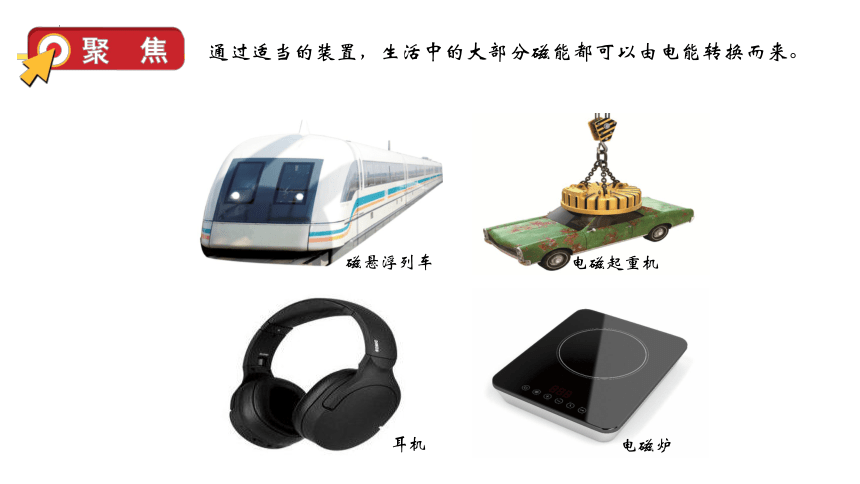

通过适当的装置，生活中的大部分磁能都可以由电能转换而来。

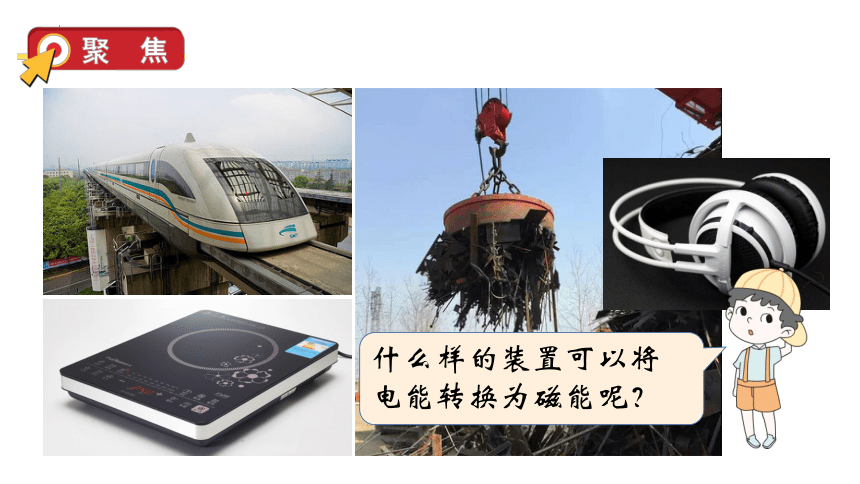

耳机
电磁起重机
电磁炉
磁悬浮列车
什么样的装置可以将电能转换为磁能呢？

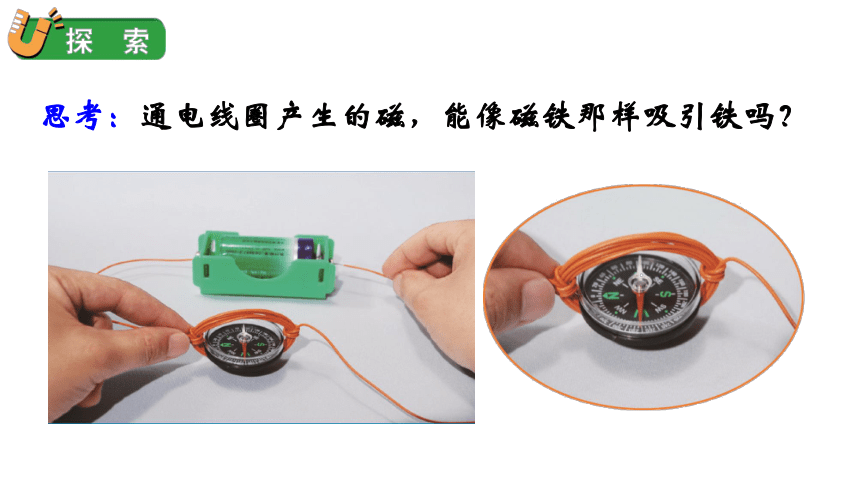

思考：通电线圈产生的磁，能像磁铁那样吸引铁吗？
实验材料：
铁钉
长导线
电池盒、电池
大头针
8厘米
1.2米
探索一：用通电导线靠近指南针，观察导线是否会产生磁性。

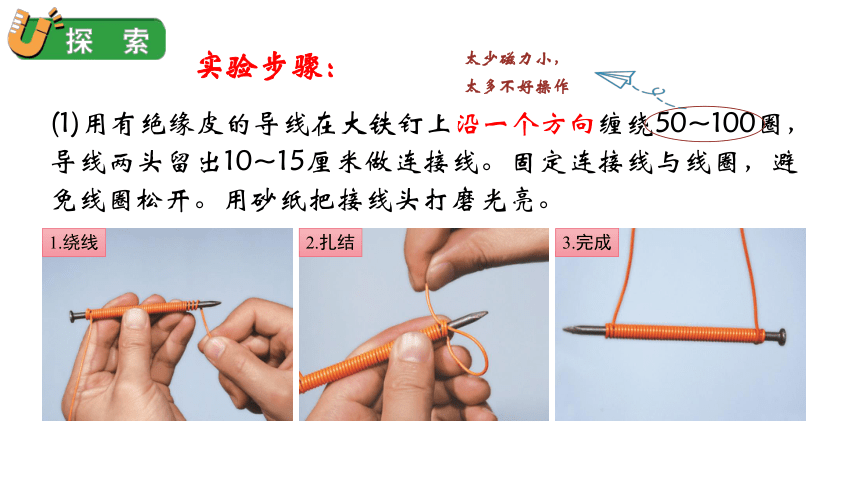

(1)用有绝缘皮的导线在大铁钉上沿一个方向缠绕50~100圈，导线两头留出10~15厘米做连接线。固定连接线与线圈，避免线圈松开。用砂纸把接线头打磨光亮。
实验步骤：
太少磁力小，
太多不好操作
1.绕线
2.扎结
3.完成

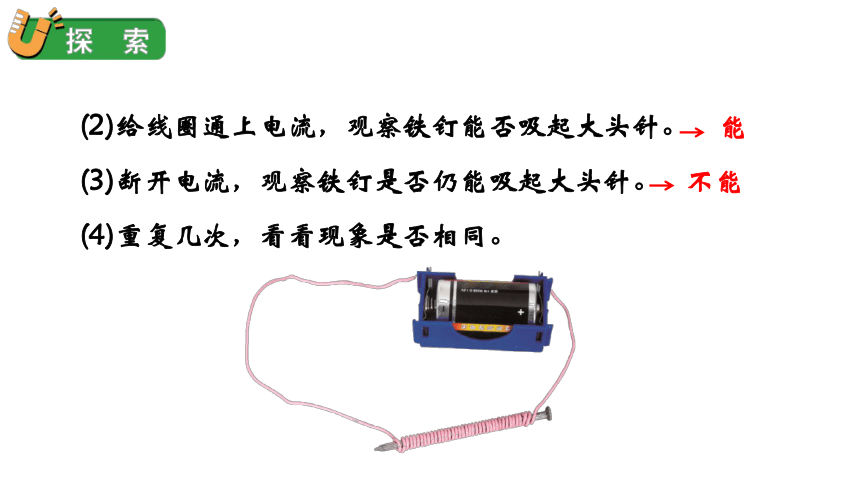

(2)给线圈通上电流，观察铁钉能否吸起大头针。
(3)断开电流，观察铁钉是否仍能吸起大头针。
(4)重复几次，看看现象是否相同。
能
不能
像这样由线圈和铁芯组成的装置叫电磁铁。
钉尖
钉帽
线圈
铁芯
我们制作铁钉电磁铁所用的导线较短，连接在电池上有点像短路连接，耗电大，电池容易发热，所以不能把它长时间连接在电池上。
实验记录
电路状况 实验现象
未通电流时
不能吸气大头针
接通电流后
能吸起大头针
断开电流后
大头针掉落
实验结论：电磁铁接通电流，产生磁性；断开电流，磁性消失。
探索二：用电磁铁将大头针搬运至指定位置。
实验前思考：电磁铁是怎样搬运大头针的？怎样控制大头针能让它掉落在指定位置？
电磁铁是怎样搬运大头针的？
怎样控制大头针能让它掉落在指定位置？
答：接通电磁铁的电路，电磁铁产生磁性，吸起大头针，将大头针移动到指定位置，断开电路，磁性消失，大头针便落在指定位置。
如 断电后，仍有一点磁性，只要轻轻敲击，剩下的磁性就没有了。
用电磁铁搬运物体,能量是怎样转移的？在这个过程中,能量形式是怎样转换的？
归纳小结
(1)电磁铁是由_______和_______组成的。
(2)用电磁铁搬运大头针时，_____能转换成了_____能，磁能从_______转移到_______上。
线圈
铁芯
电
磁
铁芯
大头针
探索三：电磁铁也能指南北吗
磁铁有南北极，那么电磁铁也有南北极吗？
怎样检测电磁铁有没有南北极？
用指南针靠近电磁铁试试。
想一想：钉尖如果被指南针南极吸引，是不是一定能证明这端是北极？
不能，因为铁钉本身就可以与指南针北极相吸引。
怎么证明呢？
同极相斥、异极相吸
铁钉吸引指南针北极时，要再靠近南极试试，如果相互排斥，就说明电磁铁也有南北极。
电磁铁南北极与哪些因素有关？
电磁铁的南北极与电池的接法有关吧？
与线圈缠绕的方向有没有关系呢？
①按照下图中两种线圈的绕法做两个电磁铁。注意拿钉子的方向不变，拿钉子的左右手不变，只是绕的方向相反。
实验方法：
②分别用指南针测出钉尖与钉帽的磁极。
③实验时，电池正负极连接方向不改变。
实验记录
线圈缠绕方向 实验现象


电磁铁的钉尖与指南针的南极相斥，所以电磁铁的钉尖是南极，钉帽是北极。
电磁铁的钉尖与指南针的南极相吸，所以电磁铁的钉尖是北极，钉帽是南极。
实验记录
实验步骤 标出电磁铁的磁极
把制作的电磁铁接在电池上
改变电池正负极接法（改变电流方向）
S
N
N
S
影响因素 记录 我们的发现
电池正负极的接法 （线圈缠绕方向相同，电池正负极接法不同）
线圈的缠绕方向 （电池正负极接法相同,线圈缠绕方向不同）
电磁铁钉尖是南极（S）
电磁铁钉尖是北极（N）
电磁铁钉尖是南极（S）
电磁铁钉尖是北极（N）
电磁铁南北极与电池正负极的接法有关
电磁铁南北极与线圈的缠绕方向有关
钉尖和钉帽指南北的方向，与电流的方向有关。在不改变接线方式的情况下，按不同的方向绕线圈，得到的方向结果不同。
改变电池正负极的连接法（电流方向）和线圈的缠绕方向，都能改变电磁铁的南北极。
同时改变电流方向和线圈的缠绕方向，电磁铁的磁极不变。
1、用电磁铁搬运物体，能量是怎样转移的？在这个过程中，能量形式是怎样转换的？
答：电池输出电能，利用电磁铁装置，把电能转换成了磁能。电磁铁吸起一个大头针，又通过这个吸起的大头针去吸引其他的大头针，使大头针接连地被磁化，于是磁能就发生了转移。
1.电能和磁能可以相互转化。
电能可以转换为磁能，磁能也可以转换为电能，典型应用就是发电机。设计制造发电机的理论基础是 1820 年奥斯特通过实验发现了电流的磁效应,发现了电流可以产生磁场。1831 年,英国物理学家法拉第经过 10 年的反复实验和研究,发现了电磁感应现象,并总结出电磁感应定律。这两个伟大的发现,不仅揭示了电和磁的统一，还证明了它们之间可以相互转换。
磁能如何转换为电能？
通常情况下，磁能可以通过发电机转换为电能。发电机是将其他形式的能转换为电能的机械设备。发电机的形式有很多，但其工作原理基本相同，都是让闭合电路的一部分导体在磁场中运动，将磁能转换为电能。
发电机
