(共14张PPT)
1.了解我国古代指南针的发明对人类社会发展的贡献.
2.会利用生活物品制作指南针.
3.知道磁偏角的测量方法.
四大发明之一的指南针是中国古代磁学领域的创新成就.

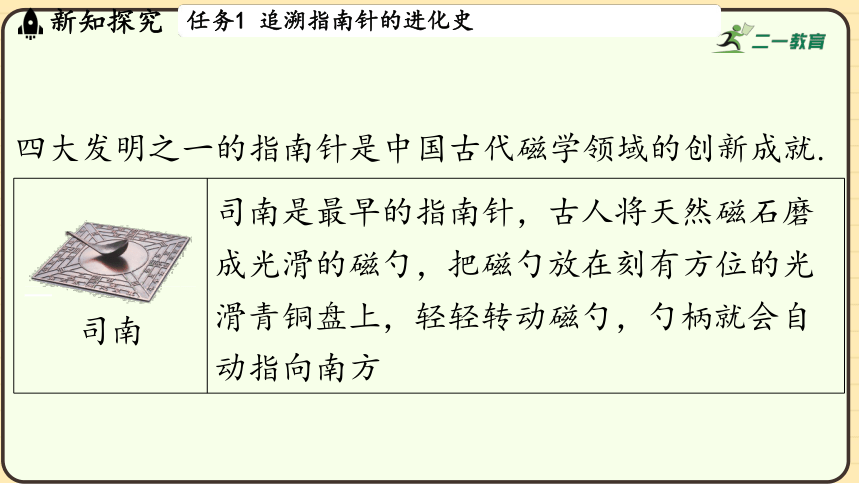

_________________________________ 司南 司南是最早的指南针,古人将天然磁石磨
成光滑的磁勺,把磁勺放在刻有方位的光
滑青铜盘上,轻轻转动磁勺,勺柄就会自
动指向南方

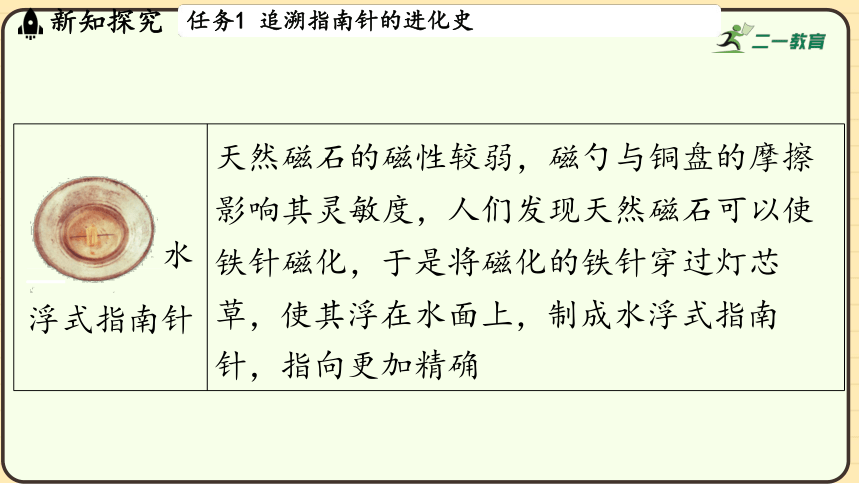

__________________________水 浮式指南针 天然磁石的磁性较弱,磁勺与铜盘的摩擦
影响其灵敏度,人们发现天然磁石可以使
铁针磁化,于是将磁化的铁针穿过灯芯
草,使其浮在水面上,制成水浮式指南
针,指向更加精确

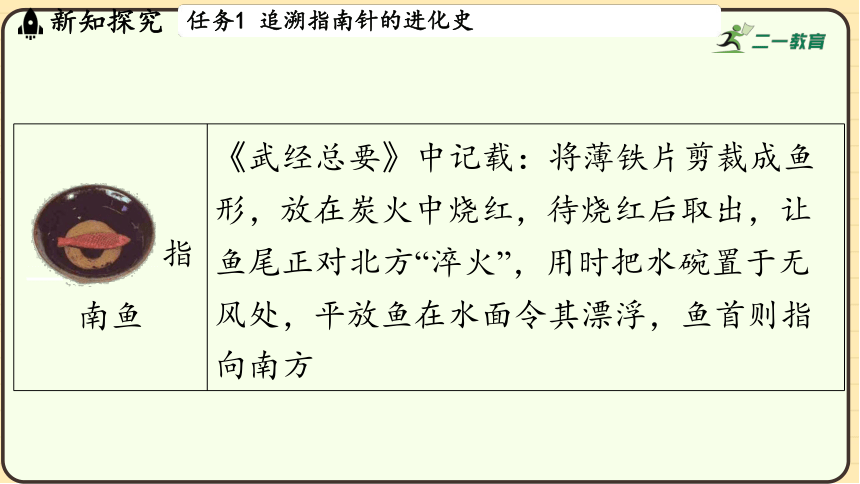

__________________________指 南鱼 《武经总要》中记载:将薄铁片剪裁成鱼
形,放在炭火中烧红,待烧红后取出,让
鱼尾正对北方“淬火”,用时把水碗置于无
风处,平放鱼在水面令其漂浮,鱼首则指
向南方

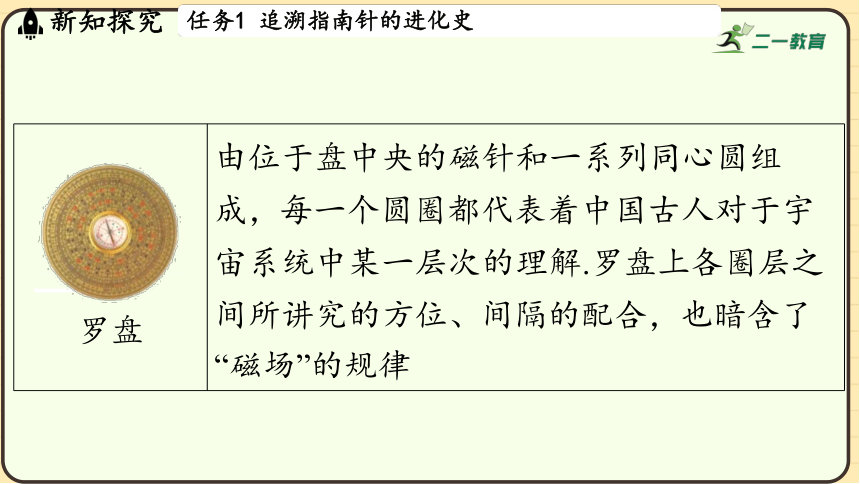

_____________________________ 罗盘 由位于盘中央的磁针和一系列同心圆组
成,每一个圆圈都代表着中国古人对于宇
宙系统中某一层次的理解.罗盘上各圈层之
间所讲究的方位、间隔的配合,也暗含了
“磁场”的规律
根据北宋地理学家朱彧在《萍州可谈》中的记载,我国
古人最早将指南针应用于航海.明代郑和利用水罗盘七下
西洋,完成了古代世界规模最大的长时间远洋航行.
1.磁化钢针
将钢针沿南北方向淬火或使用天然磁石摩擦钢针,使钢
针磁化.
2.制作指南针
依照沈括在《梦溪笔谈》中记载的四种方法,制作指南针.
3.测试指南针
将用以上四种方式制成的指南针放在无风的地方,等待
指南针静止后,观察指南针的指向,轻轻拨动指南针,
多进行几次实验,若每次都能大致指向南方,则指南针
制作成功.
4.活动注意事项
(1)操作时避开金属物体、电器(手机、电脑等),避
免磁场干扰.
(2)针尖尖锐,小心受伤;使用淬火法使钢针磁化时,
注意用火安全,避免烧伤或引燃其他物体造成事故.
1.磁偏角
沈括最早通过实验证明了磁针“能指南,然常微偏东,不
全南也”,即地磁的南北极与地理的南北极不完全重合,
存在磁偏角,比哥伦布早了四百多年.磁偏角是指地球表
面任一点的磁子午圈同地理子午圈的夹角.
2.测量磁偏角
(1)用自制的指南针确定地磁南极的位置.
(2)确定地理北极的位置
.北极星法:在北半球的夜晚找到北极星(小熊座尾部最
亮星),其方向近似地理北极.
.太阳阴影法(白天) 垂直插入地面的木棍,标记正午
时阴影最短的位置即为地理北极.
(3)测量磁偏角:根据测出的地磁南极和地理北极的方
位,利用量角器测量所在地的磁偏角.
