资源简介

(共13张PPT)

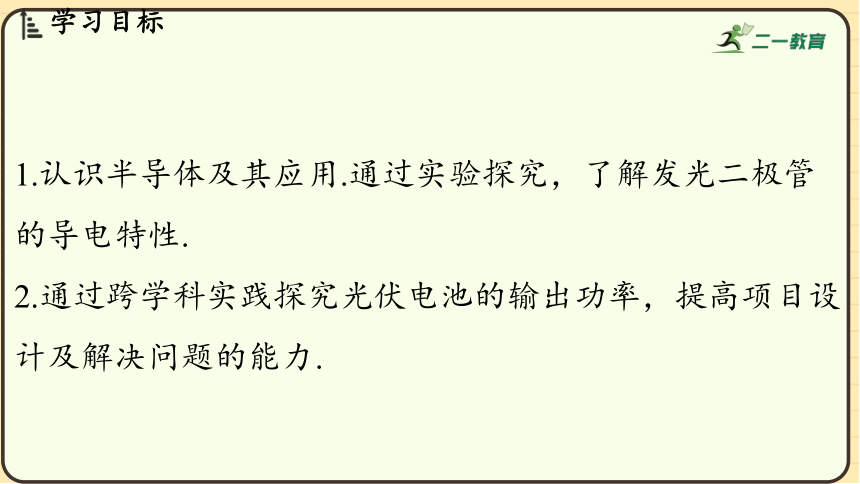

1.认识半导体及其应用.通过实验探究，了解发光二极管
的导电特性.
2.通过跨学科实践探究光伏电池的输出功率，提高项目设
计及解决问题的能力.

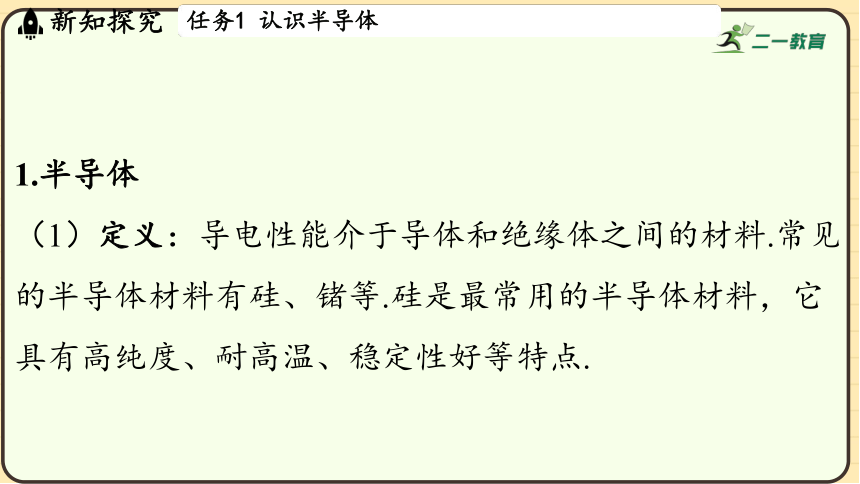

1.半导体
（1）定义：导电性能介于导体和绝缘体之间的材料.常见
的半导体材料有硅、锗等.硅是最常用的半导体材料，它
具有高纯度、耐高温、稳定性好等特点.

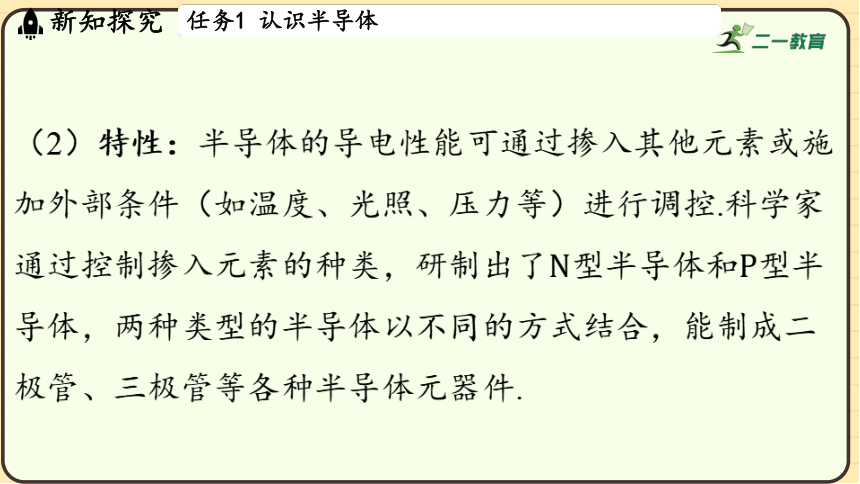

（2）特性：半导体的导电性能可通过掺入其他元素或施
加外部条件（如温度、光照、压力等）进行调控.科学家
通过控制掺入元素的种类，研制出了型半导体和 型半
导体，两种类型的半导体以不同的方式结合，能制成二
极管、三极管等各种半导体元器件.

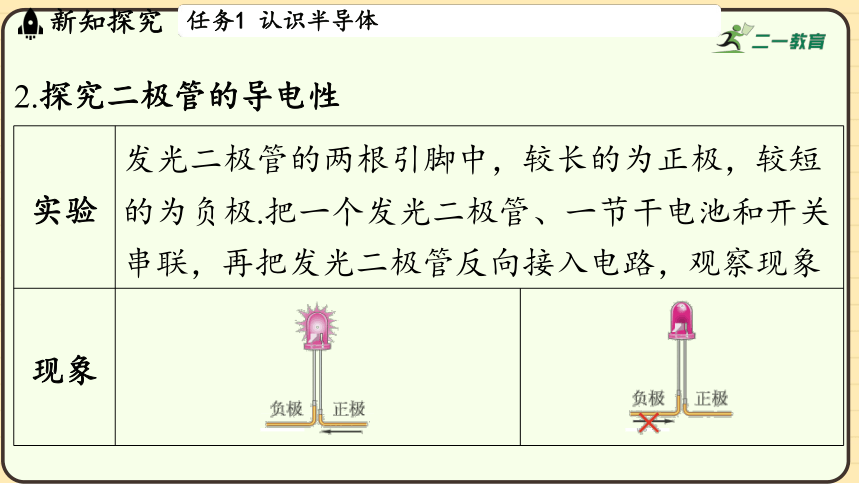

2.探究二极管的导电性
实验 发光二极管的两根引脚中，较长的为正极，较短 的为负极.把一个发光二极管、一节干电池和开关 串联，再把发光二极管反向接入电路，观察现象 现象 ______________________ ______________________
分析 当电流从正极经过 流 向负极时， 发光，表 明它处于导通状态 当电流从负极经过
流向正极时，
不发光
结论 发光二极管具有单向导电性 集成 电路 芯片 _______________________________ 半导体精确可控、体积小、能耗低、
寿命长，适合作为集成电路的材料.集
成电路芯片是许多电子设备的核心元
件
传感 器 _______________________________ 某些半导体材料的导电性能受温度、
光照、压力等影响而显著变化，利用
半导体的这些特性，可制成传感元件
太阳 能电 池板 _______________________________ 某些半导体被光照射到时会产生电
流，将光能转化为电能，可用于制作
太阳能电池板
整流 器 _______________________________ 利用二极管等半导体元件的单向导电
性可制成整流器，可将交流电转化为
直流电，常用于电动汽车的充电桩等
照明 __________________________ 一些半导体可以直接将电能转化为光
能，基于这种特性可制成 灯泡
1.探究影响太阳能电池的输出功率的因素
（1）改变光照强度，测量太阳能电池的电压和电流，观
察到光照强度越大，太阳能电池的输出功率越大.
（2）改变光源入射角度，测量太阳能电池的电压和电流，
观察到当光源垂直入射时，太阳能电池的输出功率最大.
（3）改变2片太阳能电池板的连接方式，测量太阳能电
池的电压和电流，串联连接时电流是并联连接时的一半，
电压是并联连接时的2倍，两种连接方式的输出功率相同.
2.设计校园光伏发电项目方案
（1）测算学校屋顶光伏理论发电量及学校用电量.
（2）确定太阳能电池板的安装方式，依据学校的地理位
置及安装季节，测算出太阳能电池板的最佳方位角及倾
角度数.
（3）分析实际发电量少于理论发电量的原因，思考如何
提高太阳能电池板的发电量，撰写学校屋顶光伏发电项
目方案.
（4）从能源结构、环境保护角度讨论能源利用对环境的
影响，与其他同学交流彼此的方案.
