(共30张PPT)

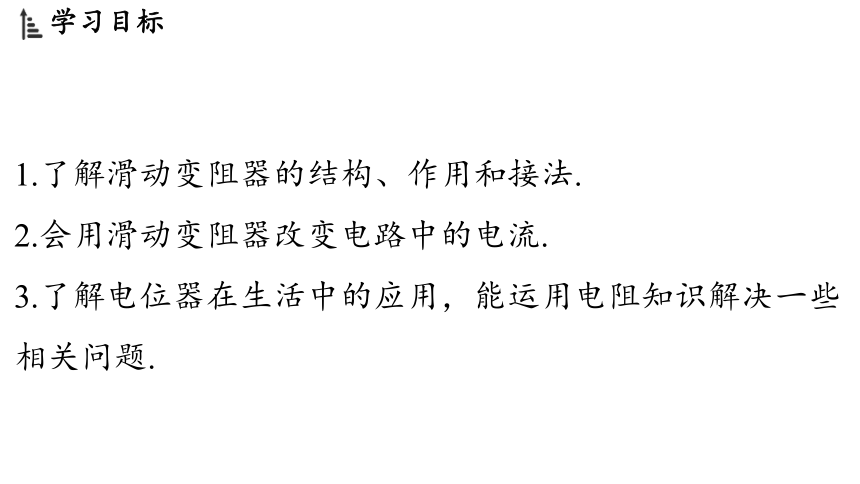

1.了解滑动变阻器的结构、作用和接法.
2.会用滑动变阻器改变电路中的电流.
3.了解电位器在生活中的应用，能运用电阻知识解决一些
相关问题.

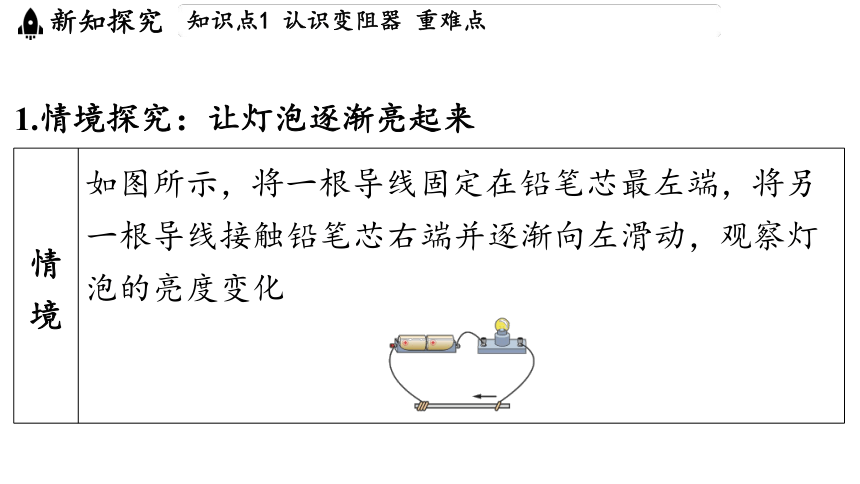

1.情境探究：让灯泡逐渐亮起来
情 境 如图所示，将一根导线固定在铅笔芯最左端，将另
一根导线接触铅笔芯右端并逐渐向左滑动，观察灯
泡的亮度变化
______________________________
现 象 随着导线在铅笔芯上滑动，灯泡的亮度发生变化，
接入电路的铅笔芯越短，灯泡越亮
分 析 改变接入电路的铅笔芯的长度，实际上改变了接入
电路的电阻的大小.铅笔芯是导体，当材料和横截面
积一定时，接入电路中的铅笔芯越短，电阻越小
2.滑动变阻器（实验室中常用的变阻器）
原理 靠改变连入电路中的电阻丝的长度来改变电阻

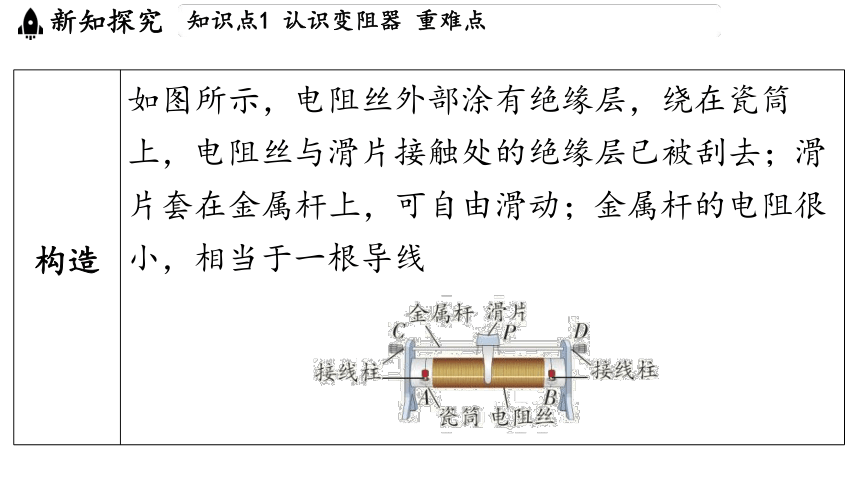

构造 如图所示，电阻丝外部涂有绝缘层，绕在瓷筒
上，电阻丝与滑片接触处的绝缘层已被刮去；滑
片套在金属杆上，可自由滑动；金属杆的电阻很
小，相当于一根导线
______________________________________________________________________

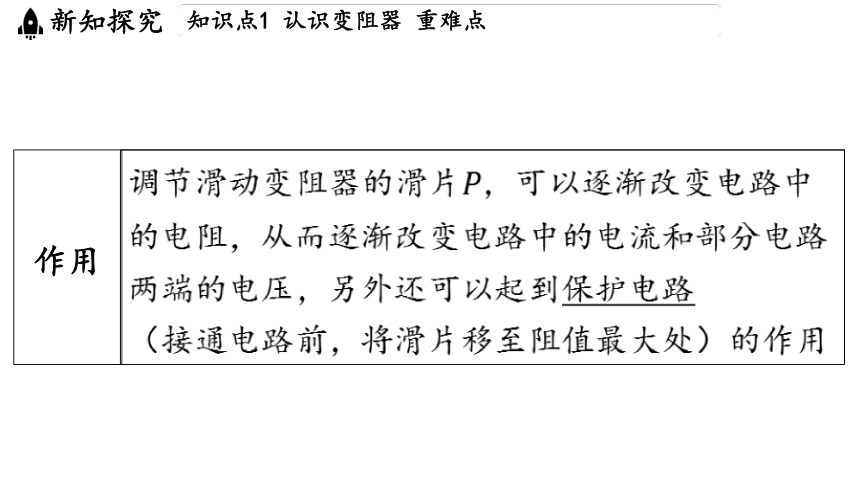

作用 调节滑动变阻器的滑片 ，可以逐渐改变电路中
的电阻，从而逐渐改变电路中的电流和部分电路
两端的电压，另外还可以起到保护电路
（接通电路前，将滑片移至阻值最大处）的作用

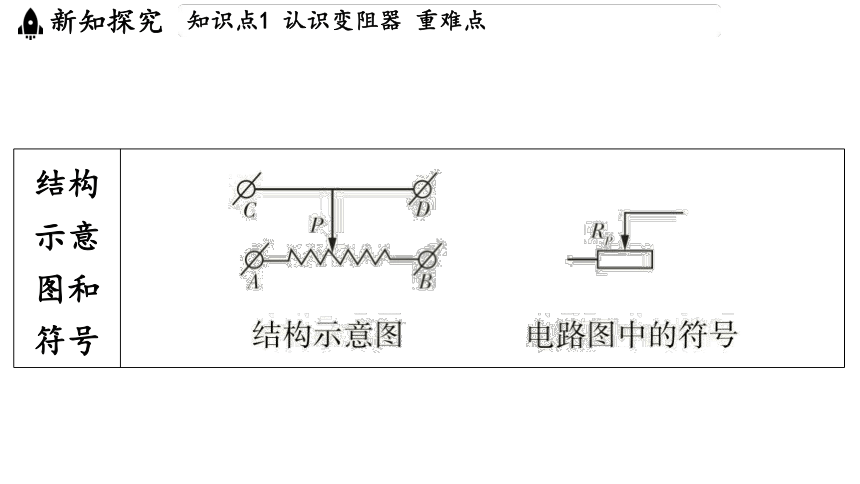

结构 示意 图和 符号 ______________________________________________________________________________________________________

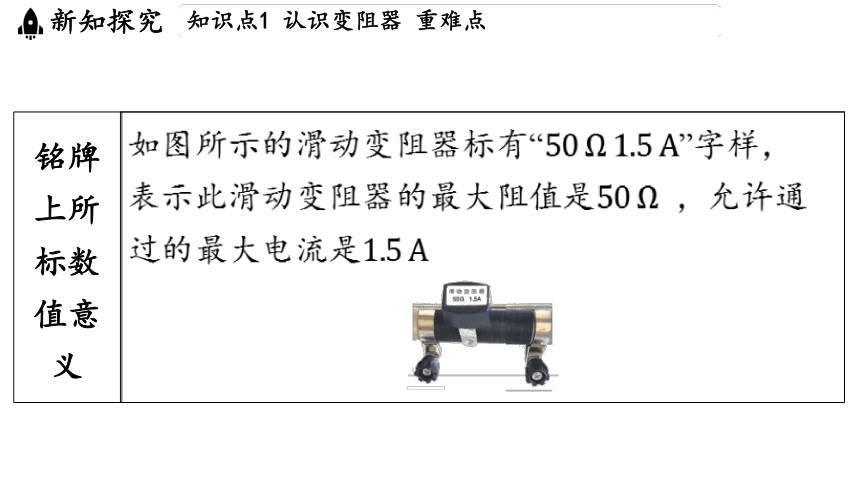

铭牌 上所 标数 值意 义 如图所示的滑动变阻器标有“ ”字样，
表示此滑动变阻器的最大阻值是 ，允许通
过的最大电流是
_____________________________

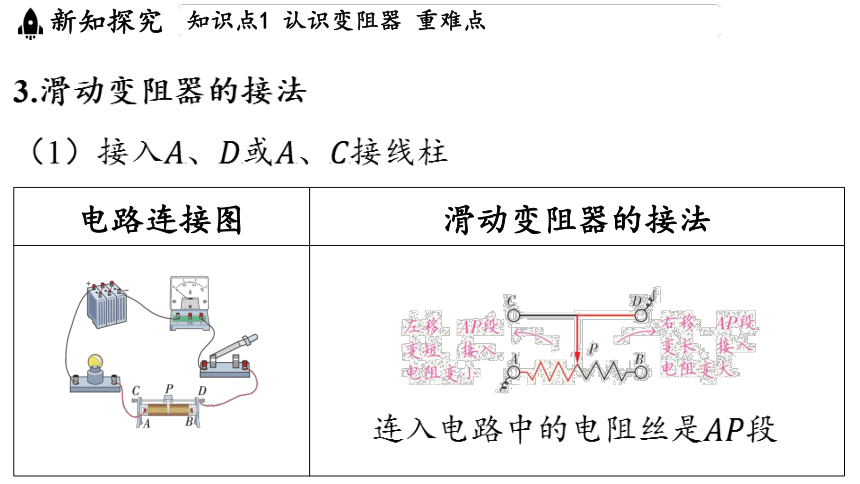

3.滑动变阻器的接法
（1）接入、或、接线柱
电路连接图 滑动变阻器的接法
______________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段

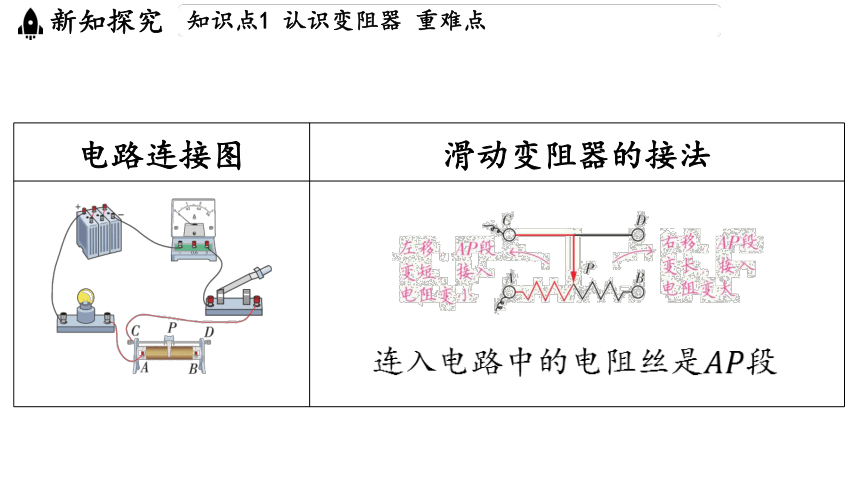

电路连接图 滑动变阻器的接法
____________________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段

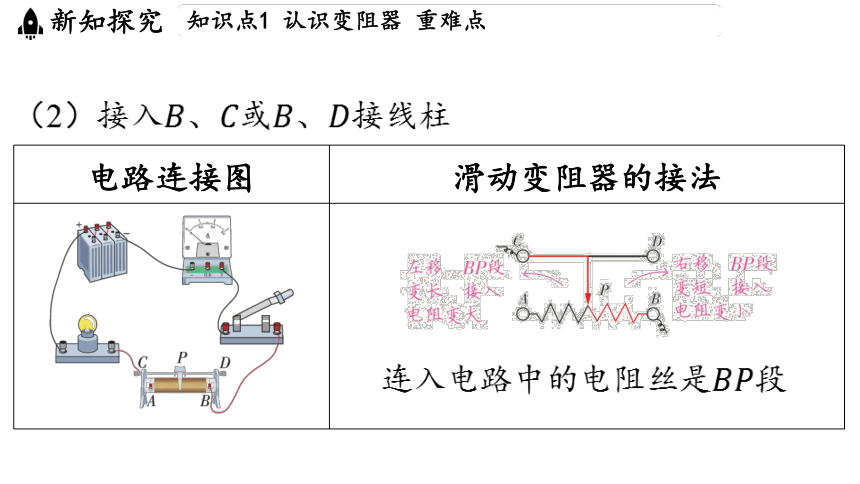

（2）接入、或、 接线柱
电路连接图 滑动变阻器的接法
________________________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段

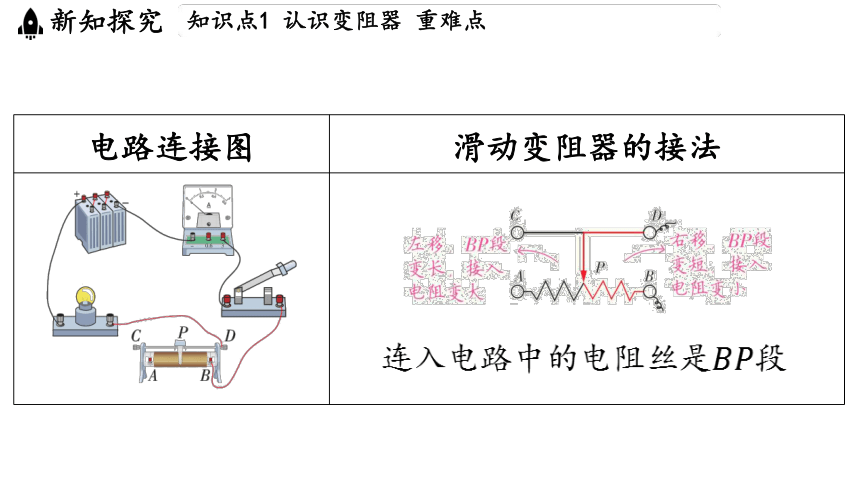

电路连接图 滑动变阻器的接法
_________________________________________________ ________________________________________________________________________________
连入电路中的电阻丝是 段
（3）接入、 接线柱
电路连接图 滑动变阻器的接法
________________________________________ ___________________________________________________________________________________________________________
电阻丝全部连入电路，相当于定值电阻
（4）接入、 接线柱
电路连接图 滑动变阻器的接法
___________________________________________ _________________________________________________________________________________________________________
没有电阻丝连入电路,相当于一根导线
归纳总结
将滑动变阻器连入电路时，应采用两个接线柱“一上一下”
的接法，不能同时使用上面两个接线柱（此时滑动变阻
器接入电路的阻值为零）,也不能同时使用下面两个接线
柱（此时滑动变阻器接入电路的阻值最大且无法调节），
否则就起不到改变连入电路中电阻的作用.
特别提醒
滑动变阻器的使用
1.按需选择：通过滑动变阻器的电流不能超过允许通过的
最大值.
2.连接：要与被控制的用电器串联，接通电路前滑片移至
阻值最大处.
3.接法：只要选定滑动变阻器的下端接线柱，上端两个接
线柱中任何一个连入电路，接法是等效的.
典例1 （ 自贡中考 ）如图是滑动变阻器的结构示意
图，当滑片 向右移动时，要使连入电路中的电阻变大，
应选择的接线柱为( )
D
A.和 B.和 C.和 D.和
[解析] 滑片 向右移动时，要使连入电路中的电阻变大，
应将电阻丝段接入电路，即需要接 接线柱，上端两
个接线柱可任选其一，故应选择的接线柱为和
（或和 ）.
4.实验探究：用滑动变阻器改变小电动机的转速
实验 设计 __________________________________________________________________________________________________________________
进行 实验 当移动滑动变阻器的滑片使接入电路中的电阻变
大时，电路中的电流变小，电动机转速变慢；而
当移动滑动变阻器的滑片使接入电路中的电阻变
小时，电路中的电流变大，电动机转速变快
结论 与小电动机串联的滑动变阻器起到改变电路中电
流的作用
5.电阻箱
滑动变阻器能够改变接入电路的电阻，但不能显示出接
入的阻值.电阻箱是一种能够表示出电阻值的变阻器，在
电路图中用符号“ ”表示.
实验室常用的电阻箱是旋盘式电阻箱：
使用 方法 将如图所示电阻箱面板的两个接线柱连入电路
中，调节六个旋钮，就能得到 之
间的任意 倍数的电阻值
________________________________
读数 方法 将各旋钮对应的小三角对准的数字乘以面板上标
记的倍数，然后将数值加在一起就是电阻箱连入
电路中的阻值.如图所示是某电阻箱接
入电路后的示意图，该电阻箱的示数：
____________________
实验室常用的变阻器是滑动变阻器和电阻箱，生活中一
般将变阻器叫作电位器，常见的有机械式电位器和数字
电位器.
1.机械式电位器
如图所示是机械式电位器的一种.其电阻丝呈圆
弧形，滑片可以沿电阻丝转动.其接线的方法是
“中间固定，两边接一边”.当接中间和左端接线柱时，接
入电路的电阻丝为滑片左侧部分，如果顺时针转动滑片，
则电位器接入电路的电阻变大.可连续调节亮度的台灯、
可连续调节声音大小的耳机等都使用了该类电位器.
2.数字电位器
数字电位器是用数字信号控制电阻的器件.它有耐振动、
噪声小、寿命长、抗环境干扰等优点，已在自动检测与
控制、智能仪器仪表、消费类电子产品等许多重要领域
得到应用.
典例2 （天津中考）电位器实质是一种变
阻器，如图是电位器的结构和连入电路的
示意图，、、是接线柱.当滑片向 端
旋转时，连入电路的电阻( )
B
A.变大 B.变小
C.不变 D.先变大后变小
[解析] 由图可知，、接线柱接入电路，当滑片向 端
旋转时，电阻片接入电路的长度变小，即连入电路的电
阻变小.
