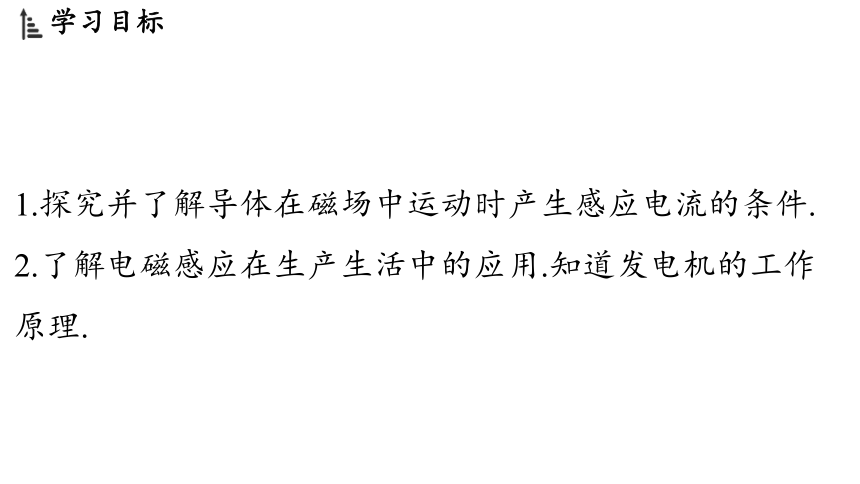

1.探究并了解导体在磁场中运动时产生感应电流的条件.
2.了解电磁感应在生产生活中的应用.知道发电机的工作
原理.

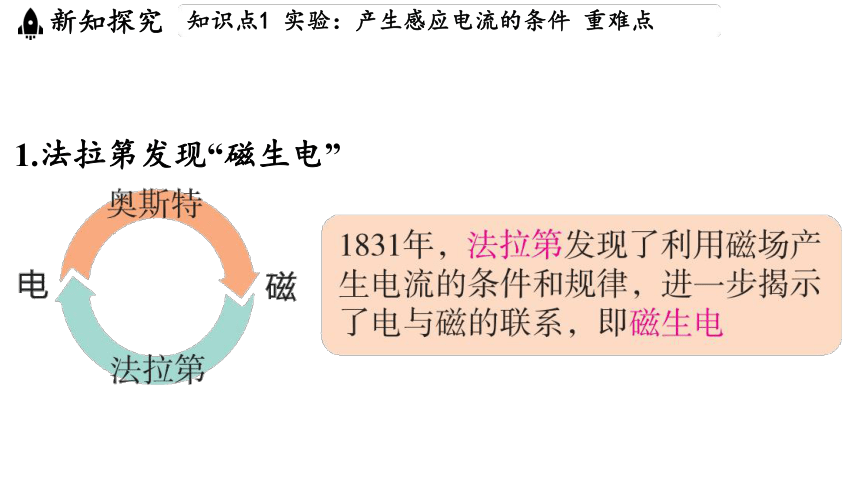

1.法拉第发现“磁生电”

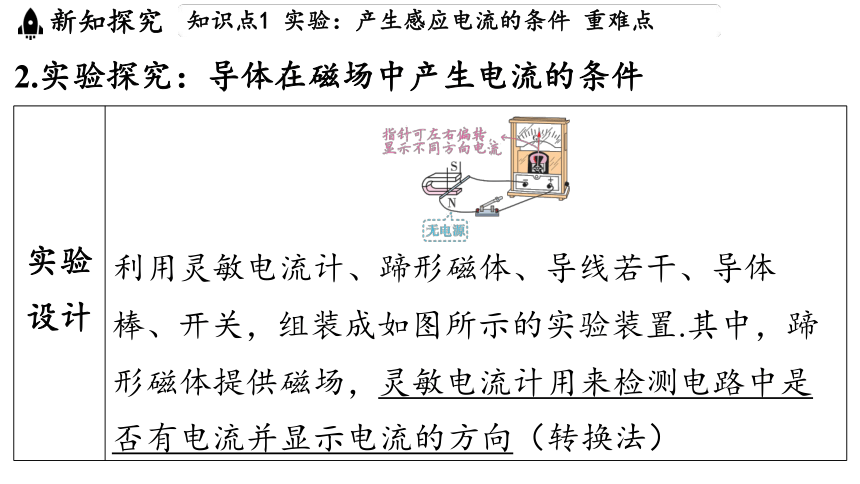

2.实验探究：导体在磁场中产生电流的条件
实验 设计 ______________________________________
利用灵敏电流计、蹄形磁体、导线若干、导体
棒、开关，组装成如图所示的实验装置.其中，蹄
形磁体提供磁场，灵敏电流计用来检测电路中是
否有电流并显示电流的方向（转换法）

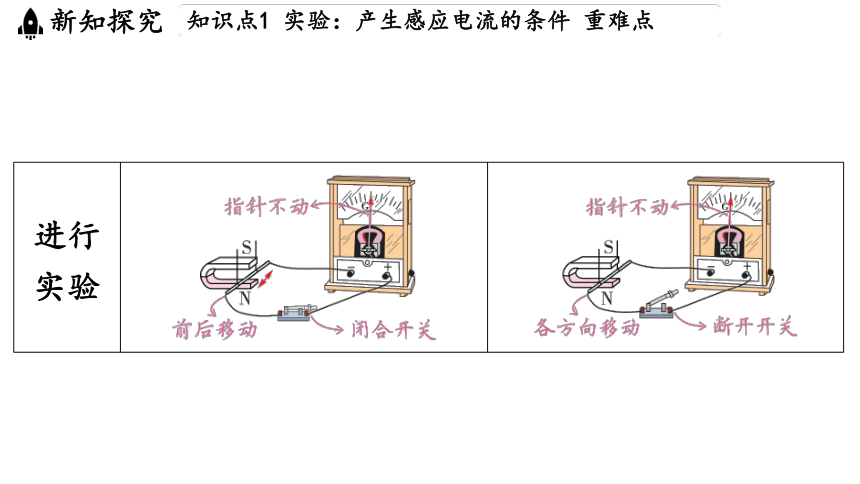

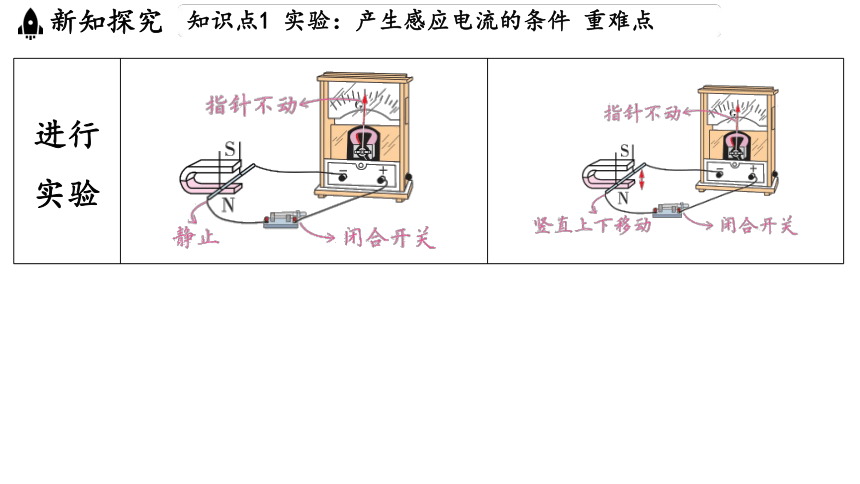

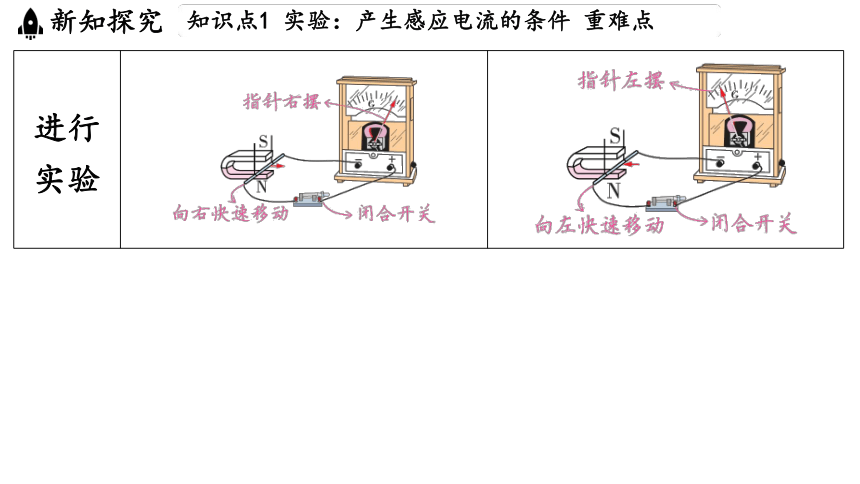

进行 实验 ____________________________________________________ ____________________________________________________
进行 实验 ____________________________________________________ ____________________________________________________
进行 实验 ____________________________________________________ ____________________________________________________

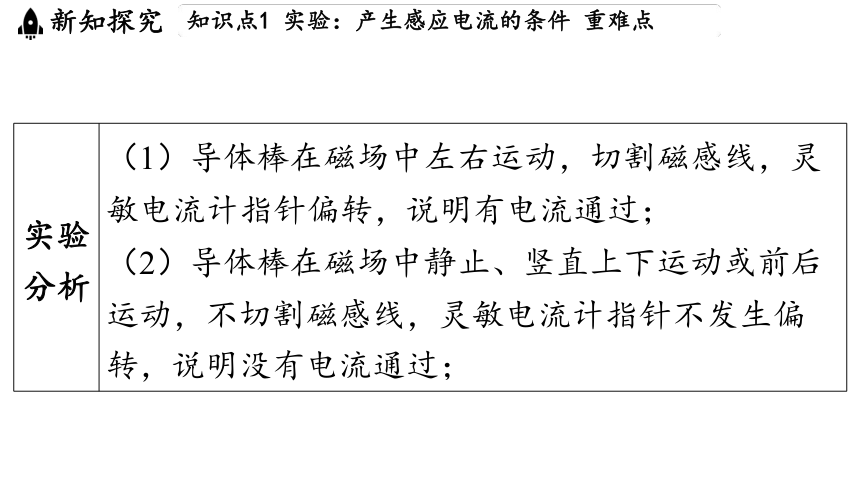

实验 分析 （1）导体棒在磁场中左右运动，切割磁感线，灵
敏电流计指针偏转，说明有电流通过；
（2）导体棒在磁场中静止、竖直上下运动或前后
运动，不切割磁感线，灵敏电流计指针不发生偏
转，说明没有电流通过；

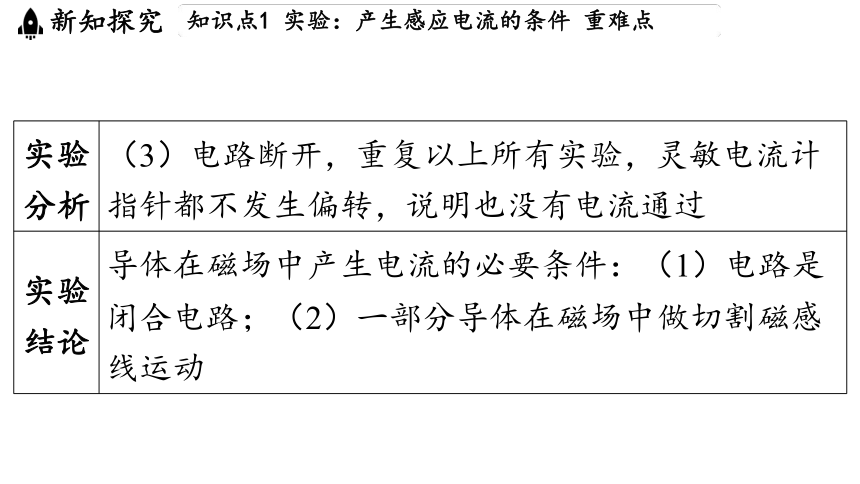

实验 分析 （3）电路断开，重复以上所有实验，灵敏电流计
指针都不发生偏转，说明也没有电流通过
实验 结论 导体在磁场中产生电流的必要条件：（1）电路是
闭合电路；（2）一部分导体在磁场中做切割磁感
线运动

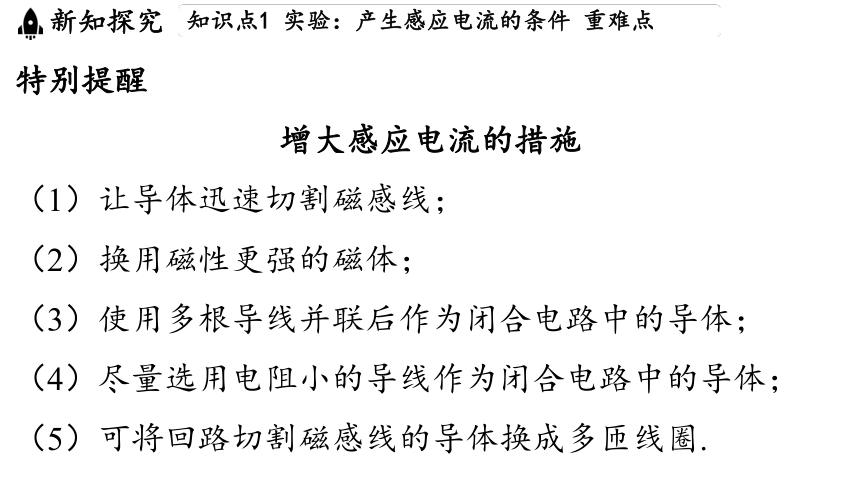

特别提醒
增大感应电流的措施
（1）让导体迅速切割磁感线；
（2）换用磁性更强的磁体；
（3）使用多根导线并联后作为闭合电路中的导体；
（4）尽量选用电阻小的导线作为闭合电路中的导体；
（5）可将回路切割磁感线的导体换成多匝线圈.

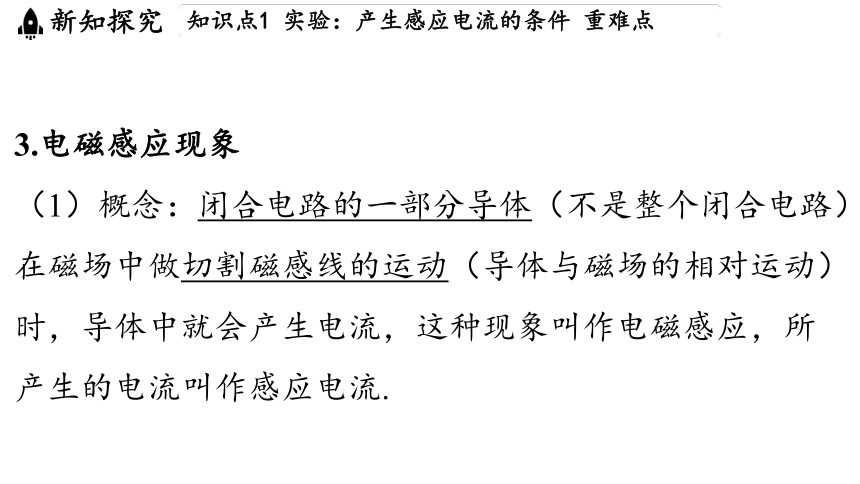

3.电磁感应现象
（1）概念：闭合电路的一部分导体（不是整个闭合电路）
在磁场中做切割磁感线的运动（导体与磁场的相对运动）
时，导体中就会产生电流，这种现象叫作电磁感应，所
产生的电流叫作感应电流.

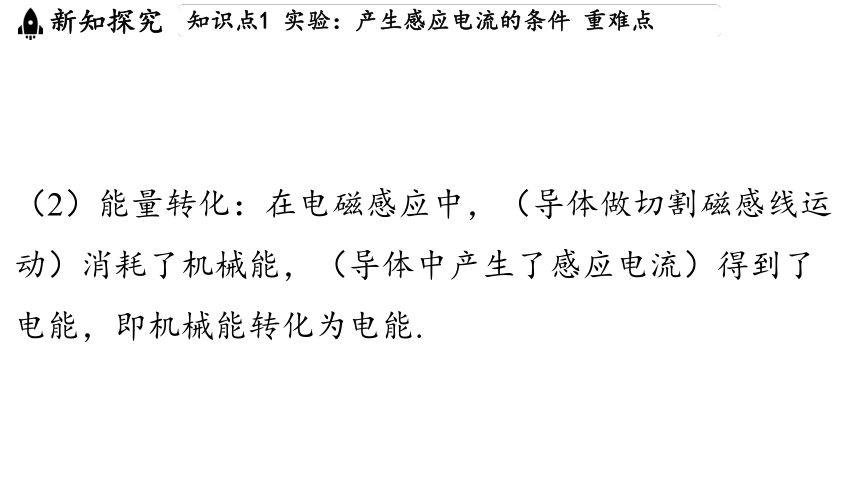

（2）能量转化：在电磁感应中，（导体做切割磁感线运
动）消耗了机械能，（导体中产生了感应电流）得到了
电能，即机械能转化为电能.
4.探究影响感应电流方向的因素
进行 实验 ______________________________________________________________________
实验 结论 感应电流的方向与导体做切割磁感线运动的方
向、磁场的方向都有关系.
（1）只改变导体做切割磁感线运动的方向或磁
场的方向，感应电流的方向改变；
（2）若同时改变导体做切割磁感线运动的方向
和磁场方向，则感应电流的方向不变
教材拓展
影响感应电流大小的因素
1.导体运动的快慢：导体切割磁感线运动越快，感应电流
越大.
2.磁场的强弱：磁场越强，感应电流越大.
3.线圈匝数的多少：线圈匝数越多，感应电流越大.
典例1 （ 陕西中考节选 ）如图所示
是“探究导体在磁场中运动时产生感
应电流的条件”的实验装置.
实验次 数 导体 在磁场中的运 动情况 灵敏电流计指针偏转
情况
1 静止 不偏转
2 上下运动 不偏转
3 左右运动 偏转
（1）闭合开关后,观察各种情况下灵敏电流计指针偏转情
况,将实验现象记录在表格中.分析实验现象可知:闭合电路
中的一部分导体在磁场中做____________运动时,电路中
会产生感应电流.产生感应电流时,导体 相当于电路中的
______（填电路元件名称）.
切割磁感线
电源
（2）若要探究感应电流方向与磁场方向的关系,应保持导
体 运动方向不变,将______对调,观察灵敏电流计指针偏
转情况.
磁极
1.发电机
（1）原理：电磁感应.
（2）构造：主要由定子（不动部分）和转子（转动部分）
组成.
（3）种类：交流发电机和直流发电机.
2.交流发电机的工作过程（线圈转动一圈，电流方向改变
两次）
工作过程 切割磁感线情况 产生感应 电流情况 电流的输
出情况
_____ ____________________________ ________________________________________ 线圈中不 产生感应 电流 不输出电
流
甲
工作过程 切割磁感线情况 产生感应 电流情况 电流的输
出情况
_____ ____________________________ 边水平向右运 动， 边水平向 左运动.边和 边运动方向与磁感 线方向平行，不切 割磁感线 线圈中不 产生感应 电流 不输出电
流
甲
工作过程 切割磁感线 情况 产生感应电 流情况 电流的输出
情况
_____ _________________ _____________________________ 边产生的 感应电流由 到, 边产 生的感应电 流由到 ， 边只和铜
环2接触，
边只和铜
环1接触.
乙
工作过程 切割磁感线 情况 产生感应电 流情况 电流的输出
情况
_____ _________________ 边向上切 割磁感线， 边向下切 割磁感线 产生的感应 电流方向相 反 故在外电路
中电流是由
电刷3经灵敏
电流计流向
电刷4的
乙
工作过程 切割磁感线情况 产生感应电 流情况 电流的输
出情况
_____ _______________________ _____________________________ 边水平向左运 动， 边水平向右 运动， 线圈中不产 生感应电流 不输出电
流
丙
工作过程 切割磁感线情况 产生感应电 流情况 电流的输
出情况
_____ _______________________ 边和 边运动 方向与磁感线方向 平行，不切割磁感 线 线圈中不产 生感应电流 不输出电
流
丙
工作过程 切割磁感线 情况 产生感应电流 情况 电流的输出情
况
_____ 边产生的感 应电流由 到 , 边只和铜环
2接触， 边
只和铜环1接
触.
丁
工作过程 切割磁感 线情况 产生感应电流 情况 电流的输出情
况
____ _____________________ 边向 上切割磁 感线 边产生的感 应电流由 到 ，电流方向与 前面的相反 故在外电路中电
流是由电刷4经
灵敏电流计流向
电刷3的
丁
3.情境演示：手摇发电机
实验 设计 ________________________________ 把手摇发电机和灯泡用 导线连接起来，组成闭 合电路 _________________________________
将两个发光二极管极性
相反地并联起来，与发
电机串联
现象 分析 转动摇把，带动线圈在 磁场里转动，灯泡发 光，转动速度越快，灯 泡越亮 转动摇把，观察到两个
二极管交替发光
归纳 总结 发电机发出的电流的大 小与转速有关 发电机发出的电流的方
向在不断地变化
4.交流电
（1）概念：大小和方向周期性变化的电流叫交变电流，
简称交流电.
（2）频率：在交变电流中，电流周期性变化的次数与所
用时间的比叫作这一交变电流的频率，单位是赫兹.
频率在数值上等于每秒内交变电流周期性变化的次数.
（3）我国电网交变电流的频率是.
教材拓展
直流发电机
交流发电机线圈内产生的是交流电，向外供电也是交流
电；直流发电机线圈内产生的也是交流电，但直流发电
机把两个铜环换成换向器，通过换向器的作用使输出的
电流变成直流电.
典例2 如图甲是发电机原理的示意图，
工作时______能转化为____能.图乙中
机械
电
1
交流电
的“”表示导线，当它在磁场中分别转动到 位置
时，运动方向已用箭头标出，则没有感应电流产生的位
置是___（选填“1”“2”“3”或“4”），该发电机产生的是
________（选填“交流电”或 “直流电”）.
[解析] 由图知磁感线方向水平向右，而导线在位置1时的
运动方向与磁感线方向平行，不切割磁感线，不能产生
感应电流；导线在位置2、3、4时都切割磁感线，能产生
感应电流；导线在不同位置时切割磁感线的方向不同，
产生的感应电流的方向也不同.
