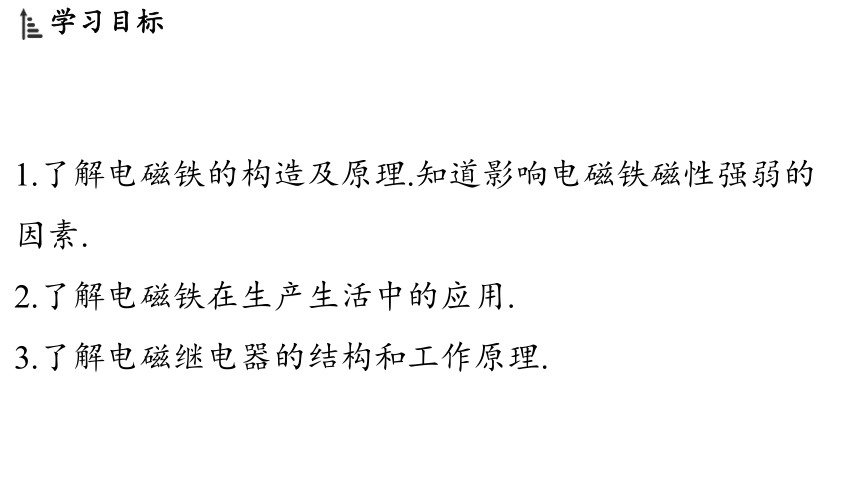

1.了解电磁铁的构造及原理.知道影响电磁铁磁性强弱的
因素.
2.了解电磁铁在生产生活中的应用.
3.了解电磁继电器的结构和工作原理.

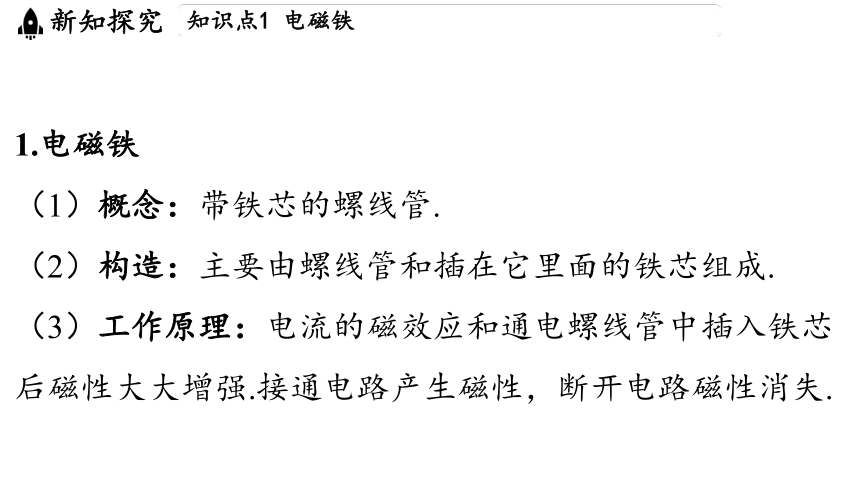

1.电磁铁
（1）概念：带铁芯的螺线管.
（2）构造：主要由螺线管和插在它里面的铁芯组成.
（3）工作原理：电流的磁效应和通电螺线管中插入铁芯
后磁性大大增强.接通电路产生磁性，断开电路磁性消失.

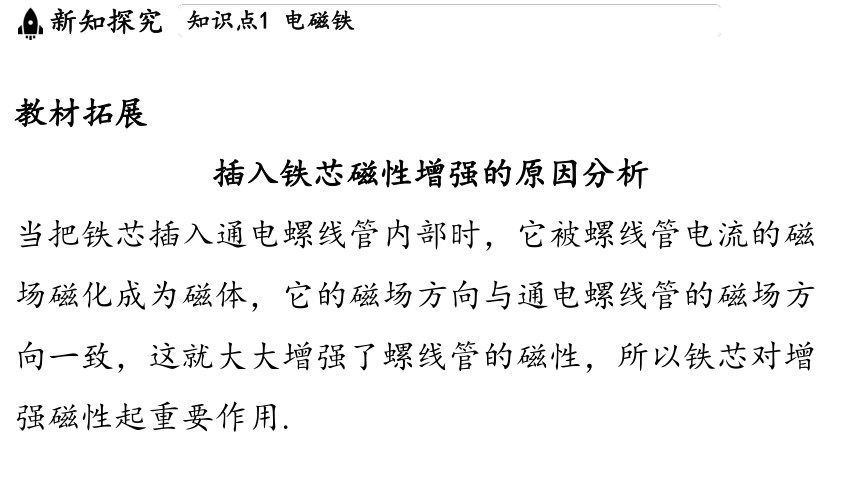

教材拓展

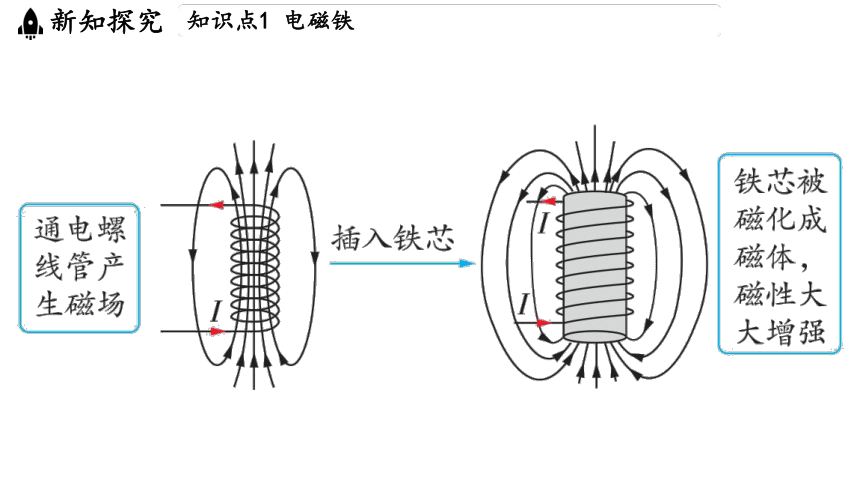

插入铁芯磁性增强的原因分析
当把铁芯插入通电螺线管内部时，它被螺线管电流的磁
场磁化成为磁体，它的磁场方向与通电螺线管的磁场方
向一致，这就大大增强了螺线管的磁性，所以铁芯对增
强磁性起重要作用.

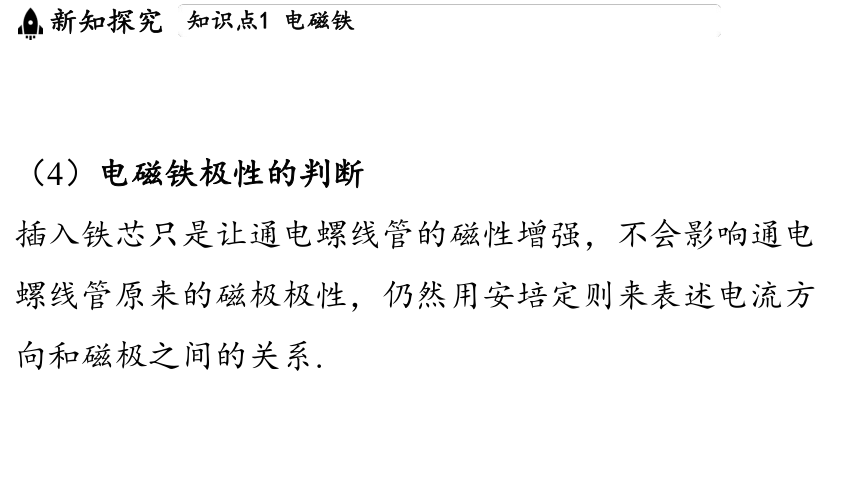

（4）电磁铁极性的判断
插入铁芯只是让通电螺线管的磁性增强，不会影响通电
螺线管原来的磁极极性，仍然用安培定则来表述电流方
向和磁极之间的关系.

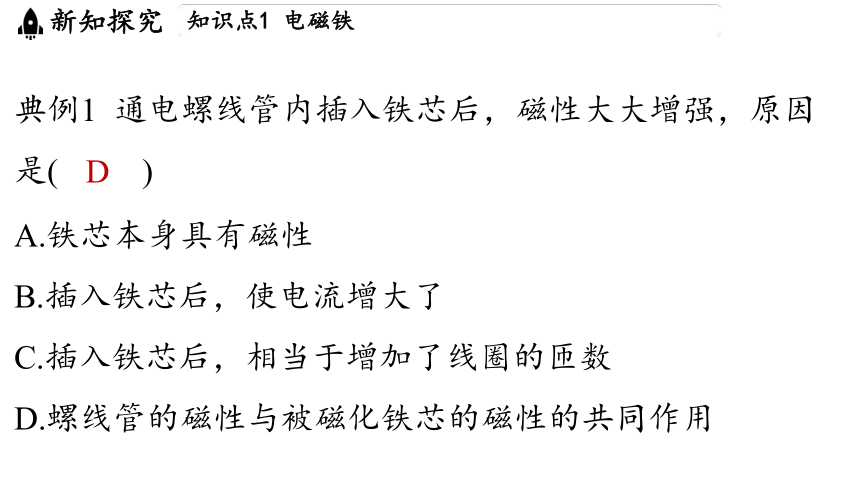

典例1 通电螺线管内插入铁芯后，磁性大大增强，原因
是( )
D
A.铁芯本身具有磁性
B.插入铁芯后，使电流增大了
C.插入铁芯后，相当于增加了线圈的匝数
D.螺线管的磁性与被磁化铁芯的磁性的共同作用

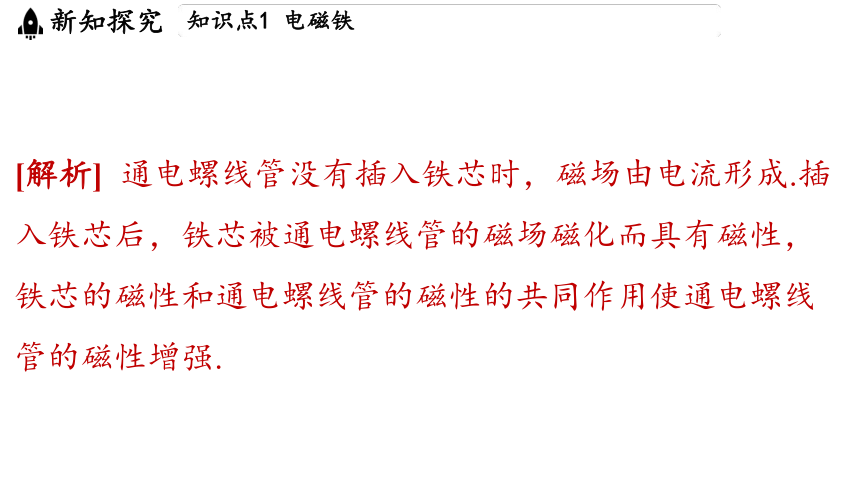

[解析] 通电螺线管没有插入铁芯时，磁场由电流形成.插
入铁芯后，铁芯被通电螺线管的磁场磁化而具有磁性，
铁芯的磁性和通电螺线管的磁性的共同作用使通电螺线
管的磁性增强.

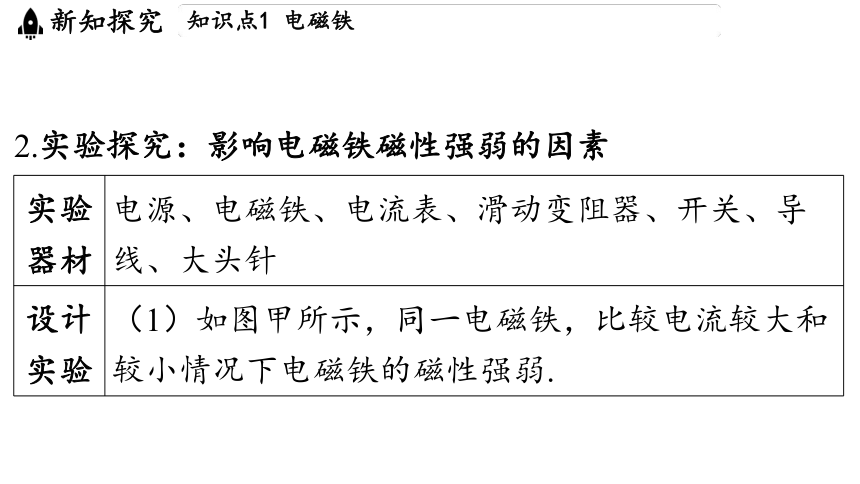

2.实验探究：影响电磁铁磁性强弱的因素
实验 器材 电源、电磁铁、电流表、滑动变阻器、开关、导
线、大头针
设计 实验 （1）如图甲所示，同一电磁铁，比较电流较大和
较小情况下电磁铁的磁性强弱.

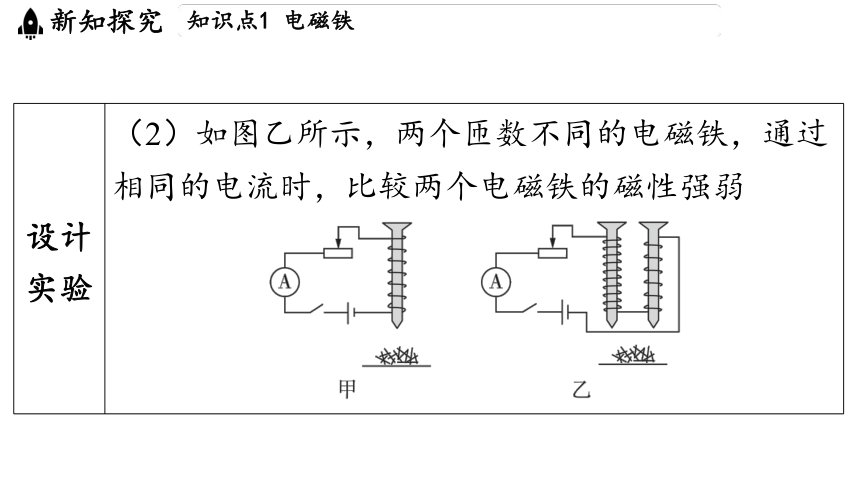

设计 实验 （2）如图乙所示，两个匝数不同的电磁铁，通过
相同的电流时，比较两个电磁铁的磁性强弱
________________________________________________________________________________

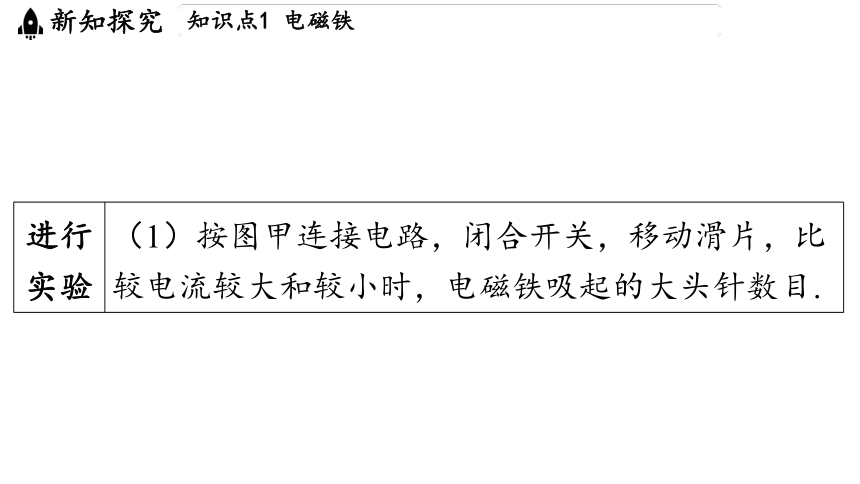

进行 实验 （1）按图甲连接电路，闭合开关，移动滑片，比
较电流较大和较小时，电磁铁吸起的大头针数目.

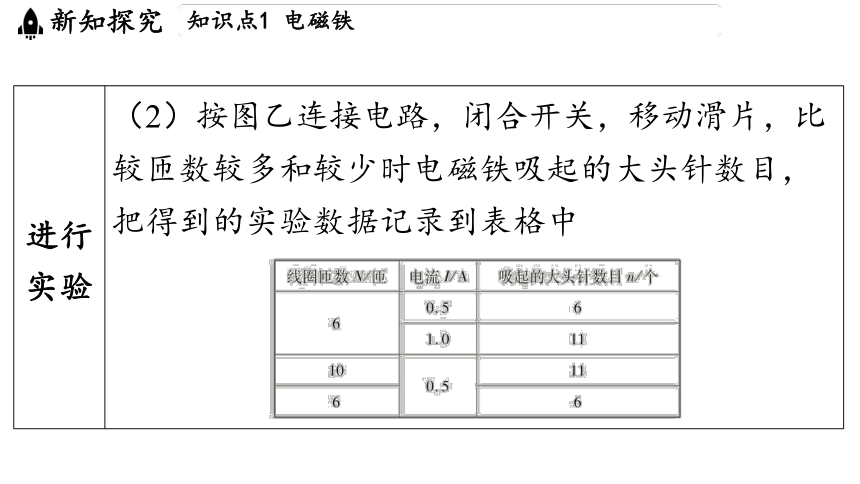

进行 实验 （2）按图乙连接电路，闭合开关，移动滑片，比
较匝数较多和较少时电磁铁吸起的大头针数目，
把得到的实验数据记录到表格中
________________________________________________________________________________
实验 结论 电磁铁的磁性强弱与电流大小、线圈匝数多少有
关.
（1）线圈匝数一定时，通入线圈的电流越大，电
磁铁磁性越强；
（2）电流一定时，外形相同的线圈，匝数越多，
电磁铁磁性越强
3.电磁铁的特点
（1）磁性的有无可通过通断电流来控制.
（2）极性可通过改变电流的方向来控制.
（3）磁性的强弱可通过改变电流大小、线圈匝数多少来
控制.
4.电磁铁在实际生活中的应用
（1）电磁铁对铁质物体有力的作用
电磁起重机
电铃内部结构
（2）电磁铁可以产生强磁场
核磁共振仪
大型粒子加速器
磁悬浮列车
教材拓展
电磁铁的铁芯用软铁的原因
电磁铁要求其磁性随电流大小的变化而发生明显变化，
且其磁性的有无可以通过电流的通断来控制.软铁容易被
磁化，磁性也很容易消失，但钢被磁化后其磁性不容易
消失而成为永磁体，所以电磁铁的铁芯用软铁而不用钢.
典例2 （ 成都模拟）
2024年11月16日，天舟八号货运
右
飞船与中国空间站成功对接（图甲）.当飞船和核心舱靠
近对接时，为减缓撞击带来的影响，货运飞船与核心舱
间需配置对接缓冲装置.依依设计了如图乙所示的缓冲装
置简化图.通电后，螺线管的端为___（选填“”或“ ”）
极；为增强缓冲效果，滑动变阻器的滑片 应向____
（选填“左”或“右”）侧滑动.
[解析] 根据安培定则可知，通电后，螺线管的端为 极；
为增强缓冲效果，滑动变阻器的滑片 应向右侧滑动，增
加电路中的电流.
1.继电器：利用一个回路中的电流控制另一个回路中电流
的装置.
2.电磁继电器的构造及各部分作用
构造 电磁继电器是利用电磁铁控制工作电路通断的开
关，其结构如图所示
_____________________________________________
各部 分作 用 电磁铁：通电时产生磁性，吸下衔铁.
衔铁：和动触点连在一起，带动动触点上下运
动，断开或接通电路.
弹簧：电磁铁磁性消失时，带动衔铁弹离电磁
铁.
触点：相当于被控制电路的开关
3.电磁继电器的工作原理
电磁继电器的电路包括控制电路、工作电路两部分，如
图所示.
控制电路接通时，电磁铁产生磁性吸下衔铁，动触点与
下方的静触点接触，接通工作电路；控制电路断开时，
电磁铁失去磁性，释放衔铁，动触点与下方的静触点分
离，工作电路断开.电磁铁对衔铁的吸、放，控制着工作
电路的通、断，从而实现了间接控制工作电路的目的.
4.电磁继电器的作用
（1）安全：利用电磁继电器可以实现用低电压、弱电流
电路的通断间接控制高电压、强电流电路的通断，避免
人体接触高压电路发生危险.
（2）可以实现遥控和自动控制：利用电磁继电器可以实
现远距离操作工作电路，利用电流的变化实现自动控制.
常见的四种报警器 工作原理解读
________________________________________________ 如图所示，当温度达到设定温度
时，温度计内的水银与金属丝接
触，控制电路接通，电流流过电磁
铁，电磁铁获得磁性，将衔铁吸引
过来，使工作电路接通，电铃响
起，发出警报
温度自动报警器
常见的四种报警器 工作原理解读
__________________________________________________ 如图所示，当水位上升到 处时，导
体 与水面接触，控制电路接通，电
流流过电磁铁，电磁铁产生磁性将
衔铁吸引下来，动触点与下方的静
触点相连，红灯亮，发出警报
自动水位显示器
常见的四种报警器 工作原理解读
___________________________________________________ 如图所示，当锅炉内的压力达到设
定值时，金属活塞 运行到最右端，
控制电路接通，电流通过电磁铁，
电磁铁获得磁性，将衔铁吸引下
来，动触点与下方静触点相连，
发光，电铃响起，发出警报
锅炉压力自动报警
器
常见的四种报警器 工作原理解读
________________________________________________ 如图所示，水面上升时浮子 在漏斗
形的竹片 内上浮，顶起金属板，当
水面达到警戒水位时，触点开关 闭
合，控制电路连通，电磁铁通电有
磁性，吸下衔铁，使工作电路接
通，灯亮，发出警报
防汛报警器
典例3 （ 武汉中考节选 ）
如图所示是一种温度自动控
制装置的原理图.制作水银温
度计时在玻璃管中封入一段
金属丝，“电源1”的两极分别与水银和金属丝相连.
（1）闭合开关后，当温度达到____ 时，发热电阻就停
止加热.
90
[解析] 水银是导体，当温度达到 ，水银柱接触到温
度计上端的金属丝使电磁铁电路接通，此时电磁铁线圈
中有电流通过，电磁铁就会产生磁性吸引衔铁，使右侧
的电路断开，发热电阻停止发热.
（2）当电磁铁中有电流通过时，若它的左端为 极，则
“电源1”的____（选填“左”或“右”）端为正极.
右
[解析] 当电磁铁的左端为 极时，根据安培定则可知，线圈
中的电流由右端流入，左端流出，则“电源1”的右端为正极.
