1.认识电路，知道电路的组成及其作用.
2.知道电路的通路、开路和短路.
3.从能量转化的角度认识电源和用电器的作用，从
电路组成认识开关的作用.
4.会看、会画简单的电路图，会连接简单的电路，并能初
步判断电路连接故障.

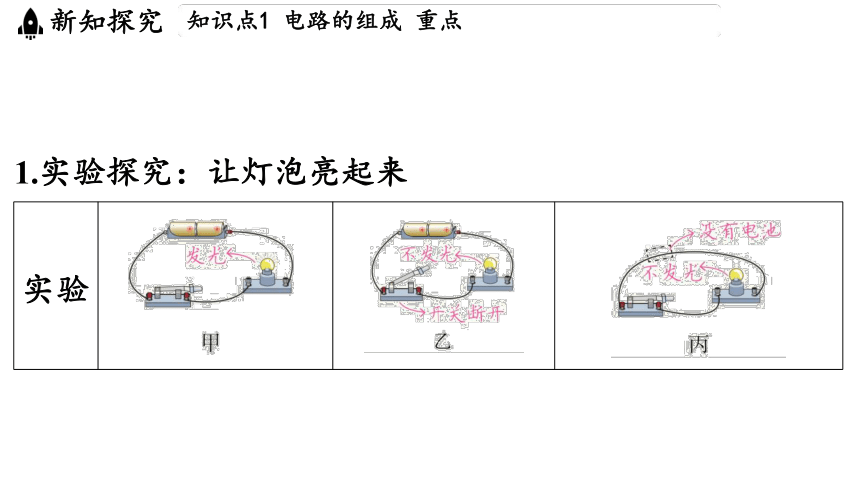

1.实验探究：让灯泡亮起来
实验 _____________________________________ ________________________________ ___________________________________

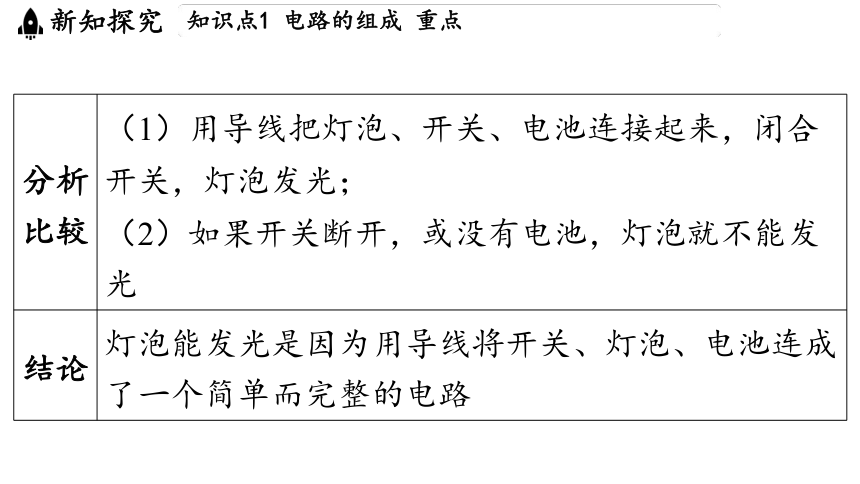

分析 比较 （1）用导线把灯泡、开关、电池连接起来，闭合
开关，灯泡发光；
（2）如果开关断开，或没有电池，灯泡就不能发
光
结论 灯泡能发光是因为用导线将开关、灯泡、电池连成
了一个简单而完整的电路

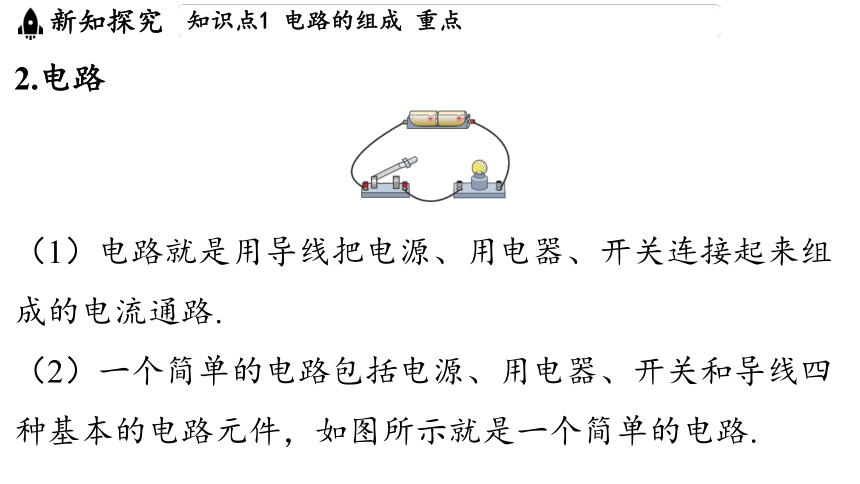

2.电路
（1）电路就是用导线把电源、用电器、开关连接起来组
成的电流通路.
（2）一个简单的电路包括电源、用电器、开关和导线四
种基本的电路元件，如图所示就是一个简单的电路.

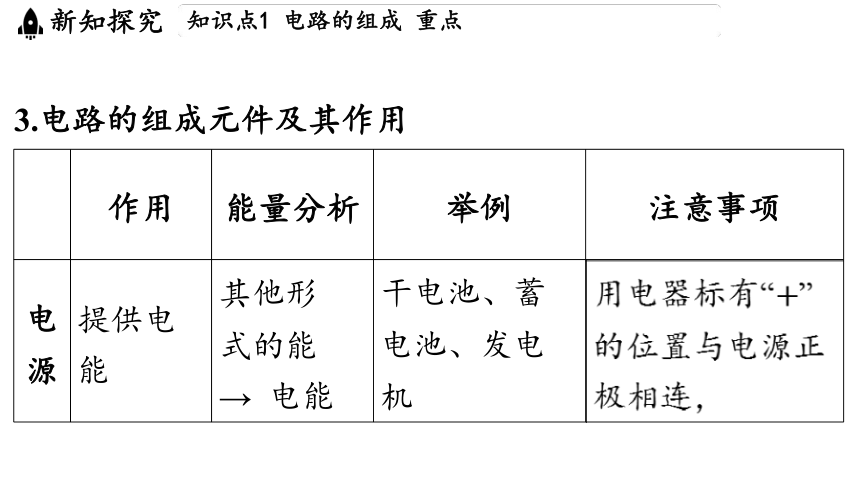

3.电路的组成元件及其作用
作用 能量分析 举例 注意事项
电 源 提供电 能 其他形 式的能 → 电能 干电池、蓄电池、发电机 用电器标有“ ”
的位置与电源正
极相连，

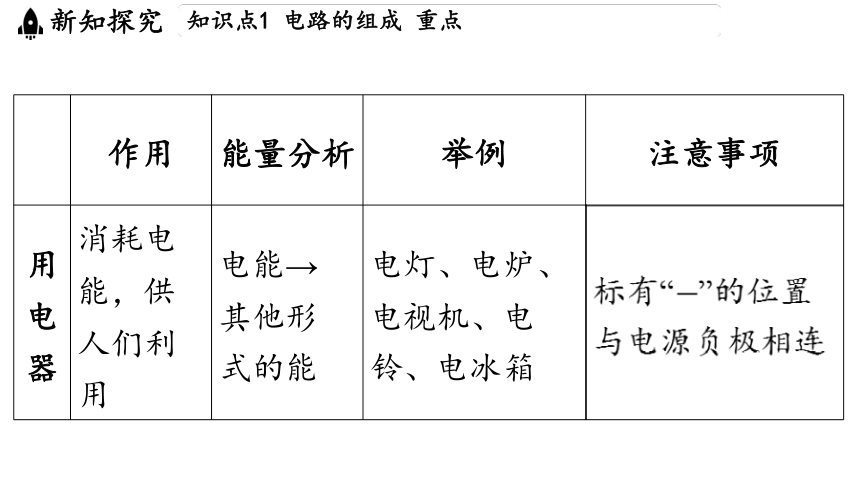

作用 能量分析 举例 注意事项
用 电 器 消耗电 能，供 人们利 用 电能→ 其他形 式的能 电灯、电炉、 电视机、电 铃、电冰箱 标有“ ”的位置
与电源负极相连

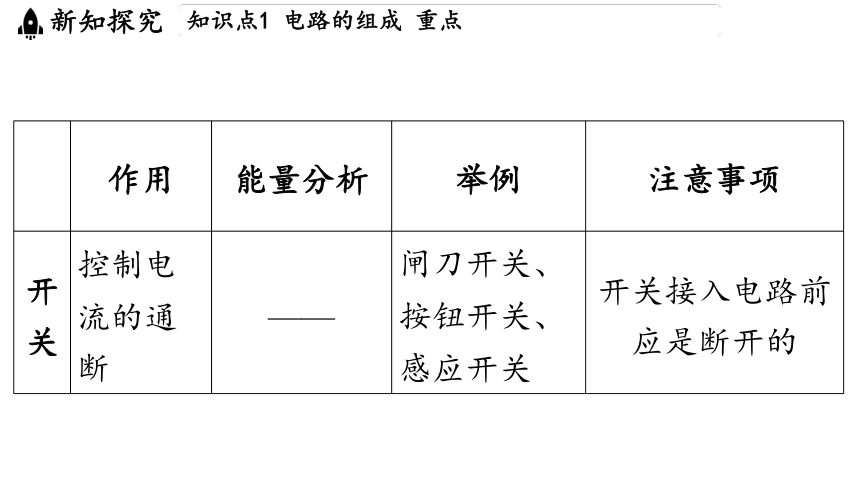

作用 能量分析 举例 注意事项
开 关 控制电 流的通 断 —— 闸刀开关、按钮开关、感应开关 开关接入电路前
应是断开的

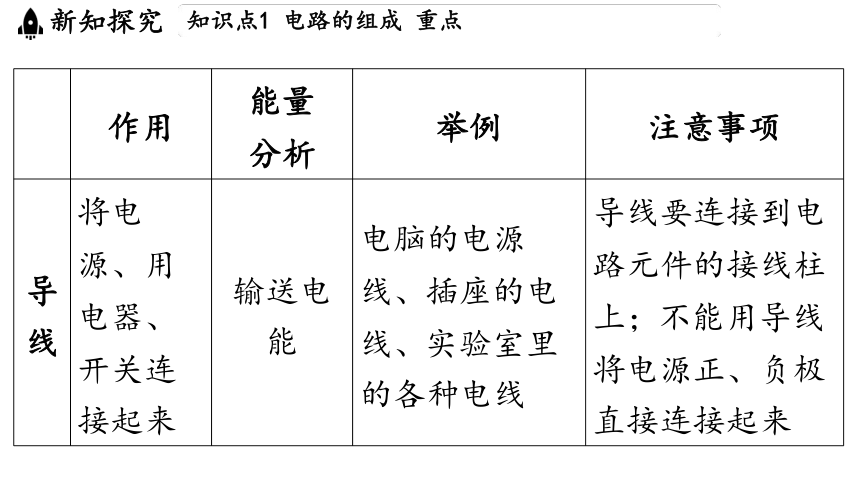

作用 能量 分析 举例 注意事项
导 线 将电 源、用 电器、 开关连 接起来 输送电 能 电脑的电源 线、插座的电 线、实验室里 的各种电线 导线要连接到电
路元件的接线柱
上；不能用导线
将电源正、负极
直接连接起来

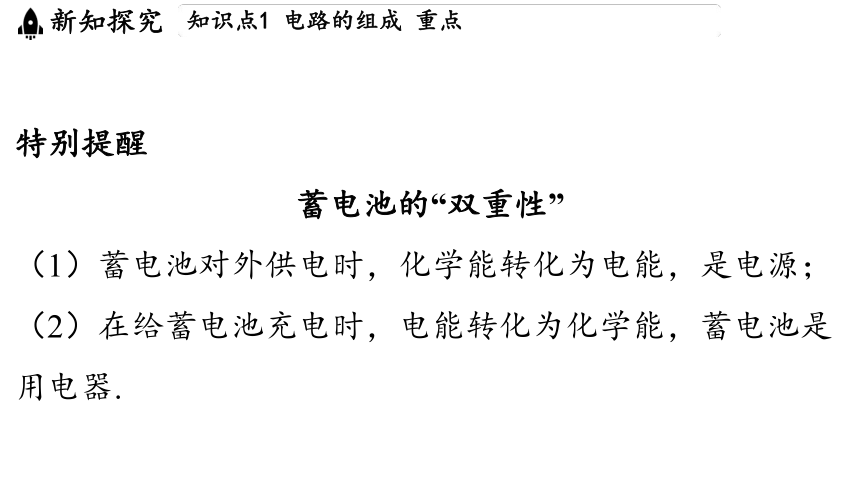

特别提醒
蓄电池的“双重性”
（1）蓄电池对外供电时，化学能转化为电能，是电源；
（2）在给蓄电池充电时，电能转化为化学能，蓄电池是
用电器.

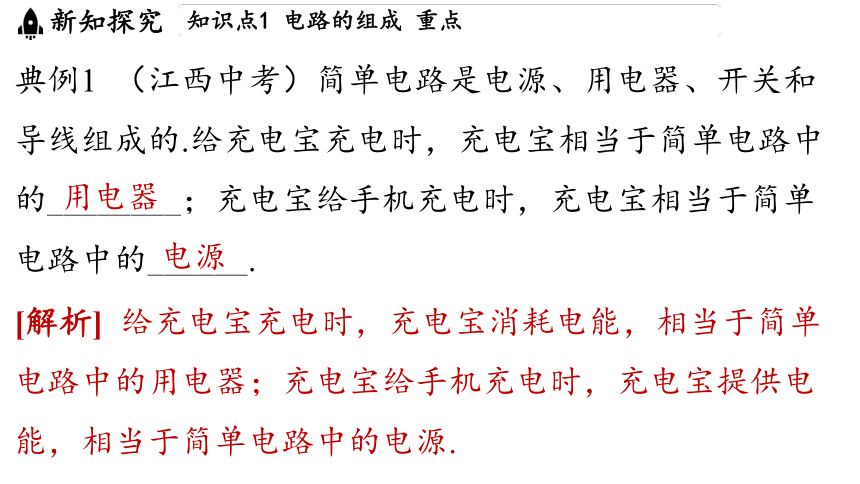

典例1 （江西中考）简单电路是电源、用电器、开关和
导线组成的.给充电宝充电时，充电宝相当于简单电路中
的________；充电宝给手机充电时，充电宝相当于简单
电路中的______.
用电器
电源
[解析] 给充电宝充电时，充电宝消耗电能，相当于简单
电路中的用电器；充电宝给手机充电时，充电宝提供电
能，相当于简单电路中的电源.

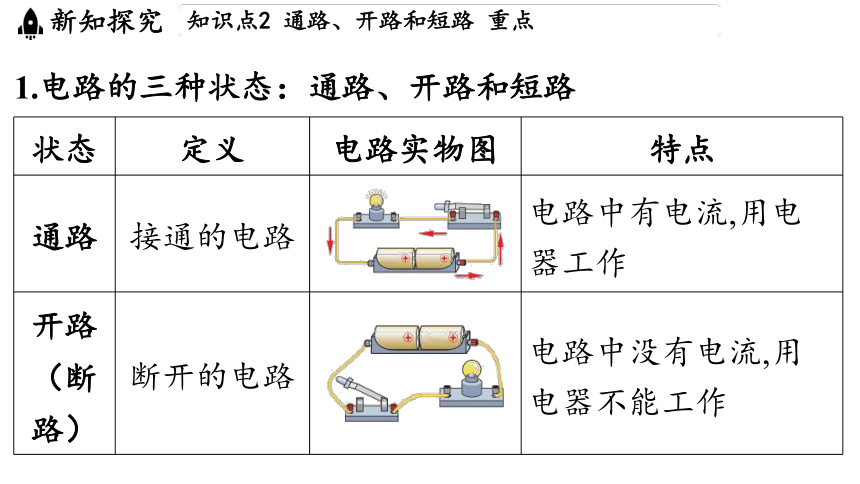

1.电路的三种状态：通路、开路和短路
状态 定义 电路实物图 特点
通路 接通的电路 _____________________________________ 电路中有电流,用电
器工作
开路 （断 路） 断开的电路 _____________________________________ 电路中没有电流,用
电器不能工作
状态 定义 电路实物图 特点
短路 不经过用电 器直接将电 源两极用导 线连通的电 路 _____________________________________ 用电器不能工作,电
路中电流很大,会损
坏电源,甚至烧坏导
线的绝缘层,引起火
灾
2.用电器短路
用电器两端被导线直接连通时，电流流经外加导线而绕
过该用电器，这种情况叫作该用电器短路.如图所示，把
导线接在灯泡的两端，则灯泡被短路.闭合开关后，
发现灯泡不发光，灯泡发光且比之前更亮.
3.常见的两种电路故障
电路故 障 产生原因 结果
开路 开关未闭合、导线断裂、 接线松动等 电路中无电流，用电
器不能工作
电路故 障 产生原因 结果
短路 电源短路：导线不经过用 电器直接跟电源两极连接 用电器不能工作，严
重时会引起火灾
用电器短路：当电路中有 多个用电器串接时，把其 中部分用电器两端直接用 导线连接起来 被短路的用电器不能
工作，一般不会被烧
坏，而其他用电器仍
能工作
典例2 （ 济宁期中 ） 如图所示，物
理老师把一张细条状的锡箔纸两端分别
压在干电池的正、负极上，不一会儿，
锡箔纸就燃烧了起来.这是由于电源发生
短路
不允许
了______，将大量的电能转化为内能.老师还强调，在进
行电学实验时，_________（选填“可以”或“不允许”）将
电源两极直接用导线连接.
1.常用的电路元件及其符号
实物 符号 实物 符号
____________________ ____________________________________________________ ________________ _______________
电池
长竖线表示正极，
短竖线表示负极
灯泡
实物 符号 实物 符号
________________ ____________________________________________________ _______________________ _____________
电铃
红线表示接入电路
时的连接线
电动机
实物 符号 实物 符号
___________________________________ __________________________________ _______________________ _____________________
发光二极管
电阻器
实物 符号 实物 符号
___________________________________ _______________________________________________ __________________________________ _____________________
交叉相连的
导线
实心点表示连通
单刀单掷
开关
实物 符号 实物 符号
_________________________________ _______________________________________________ __________________________________ _______________________
T形相连的
导线
实心点
表示连通
单刀双掷
开关
圆圈表示
转动轴
2.电路图——为研究问题方便而引入的物理模型
电路图是用规定的电路图形符号表示电路连接情况的图；
实物电路是用实物元件表示电路的连接情况.画电路图时，
不能用实物元件充当电路元件符号，也不能自造符号.
3.画电路图时的注意事项
（1）电路的连接情况要与实际电路一致，即电路图中各
元件的顺序、相对位置、电源的正极和负极等要与实物
电路一一对应.
（2）元件符号要分布合理，不要画在电路的拐角处.电路
图最好呈长方形，导线要横平竖直.
（3）元件做好标注，如用标注开关、用 标注灯泡等.
同一电路中涉及多个相同元件时，可加下角标进行区别，
如、 等.
（4）尽量避免导线的交叉，在有导线交叉的电路图中，
按要求标示出交叉相连和交叉不相连的情况，交叉相连
时要画实心点.
特别提醒
检查电路图正确与否的要领
（1）看基本元件是否齐全、各元件是否与实物电路的位
置对应;
（2）看元件符号画得是否正确,电路图画得是否规范、美
观大方;
（3）看导线交叉相连处是否有实心点;
（4）看会不会发生电源短路.
典例3 在虚线框中画出如图所示实物电路的电路图.
[答案] 见解析图.
[解析]
