(共21张PPT)
二、滑轮
情景引入
我们用力向下拉绳子，国旗上升，你知道旗杆的顶部有什么装置吗？
一、定滑轮和动滑轮

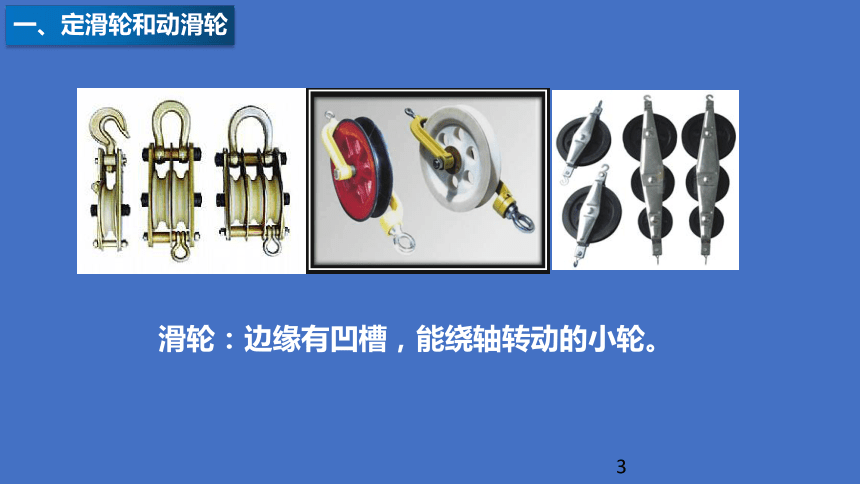

　滑轮：边缘有凹槽，能绕轴转动的小轮。

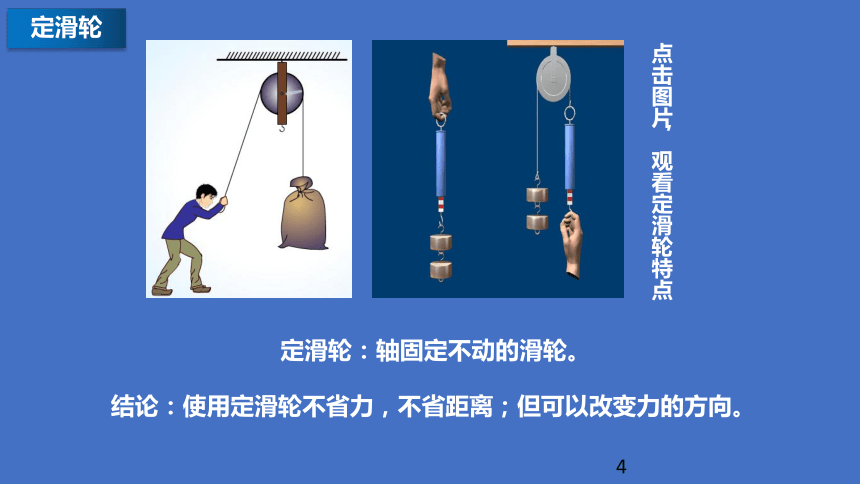

定滑轮：轴固定不动的滑轮。
结论：使用定滑轮不省力，不省距离；但可以改变力的方向。
定滑轮
点击图片，观看定滑轮特点

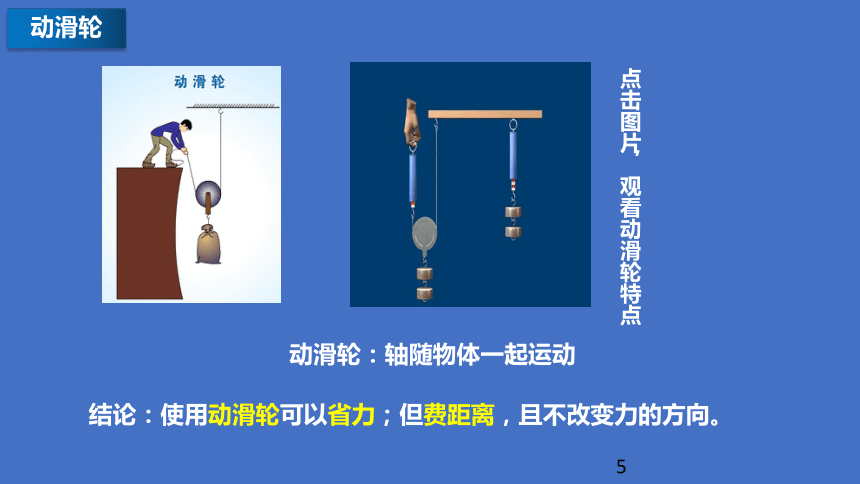

动滑轮：轴随物体一起运动
结论：使用动滑轮可以省力；但费距离，且不改变力的方向。
动滑轮
点击图片，观看动滑轮特点
F
F
F
定滑轮
动滑轮
s绳=s物
s绳=2s物

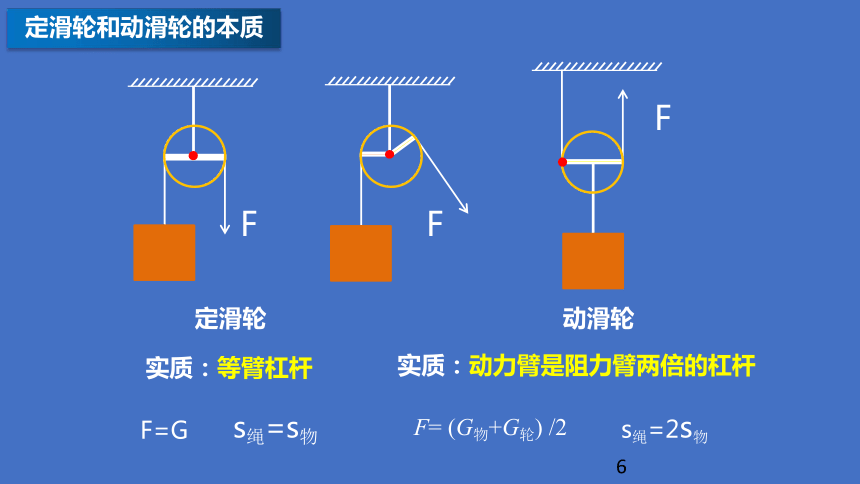

定滑轮和动滑轮的本质
实质：等臂杠杆
实质：动力臂是阻力臂两倍的杠杆
F=G
F= (G物+G轮) /2

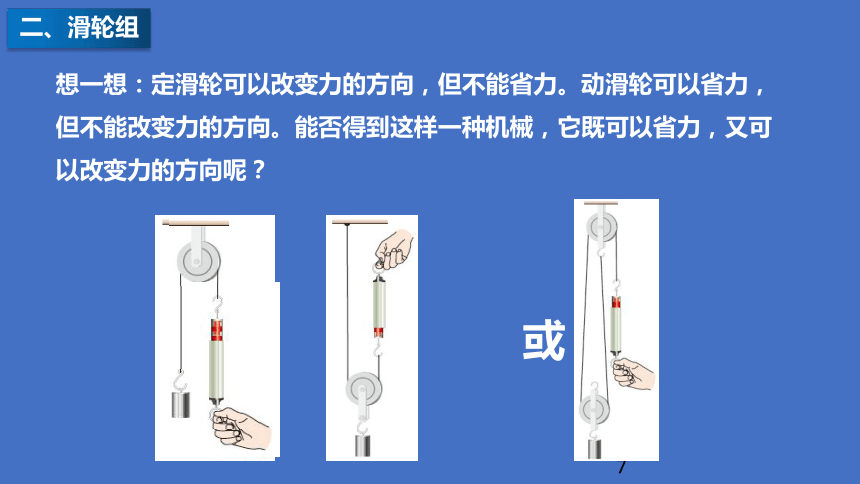

想一想：定滑轮可以改变力的方向，但不能省力。动滑轮可以省力，但不能改变力的方向。能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
二、滑轮组
或
3段绳子承担
2段绳子承担
5段绳子承担
4段绳子承担
绳子的开始端挂在定滑轮上，物重由偶数段绳子承担
绳子的开始端挂在动滑轮上，物重由奇数段绳子承担（奇动偶定）

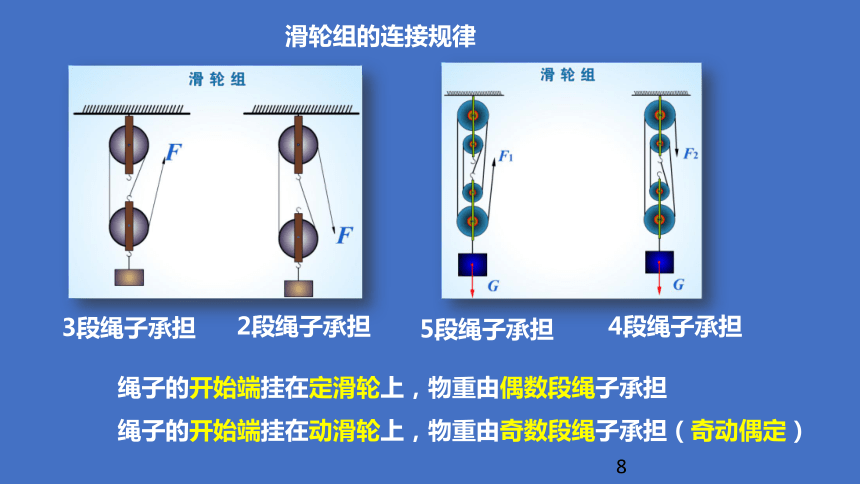

滑轮组的连接规律

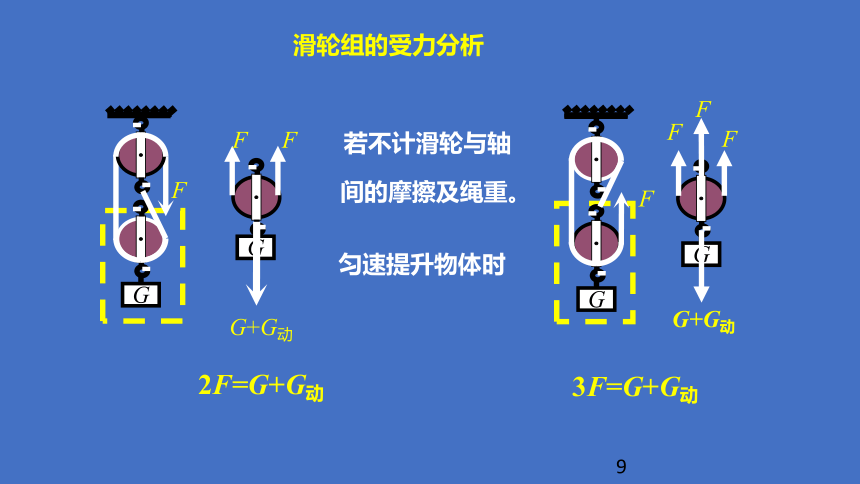

若不计滑轮与轴间的摩擦及绳重。
G
G+G动
F
F
F
匀速提升物体时
G
F
G
F
G
G+G动
F
F
2F=G+G动
3F=G+G动
滑轮组的受力分析
结论：
滑轮组的数量关系
3段绳子承担
2段绳子承担
5段绳子承担
4段绳子承担
F= （G+ G动） s=nh
F= （G+ G动） s=nh
F
G
F
G
F
G
F
G
n=2
n=3
n=4
n=5
滑轮组的连接方法
由具有共同转动轴的大轮和小轮组成。
轮轴
动力臂大于阻力臂 —— 省力杠杆
可以连续转动的杠杆
O
F
G
l1
l2
三、轮轴
门的把手
单车的踏板
螺丝刀
生活中的轮轴
水龙头
滑轮
课堂小结
滑轮组
定滑轮
概念：轴固定不动的滑轮
特点：不省力也不省距离，可以改变力的方向
特点：既能省力，又能改变力的方向
动滑轮
概念：轴随物体一起运动的滑轮
特点：省力费距离，不能改变力的方向
省力效果：不计绳重及摩擦：
F= （G+ G动）
轮轴：动力臂大于阻力臂 —— 省力杠杆
课堂练习
1.如图所示，小明用重为4N的定滑轮匀速提升物体，小明所用拉力为10N。不计摩擦和绳重，则物体的重力为（ ）
A.4N B.6N
C.10N D.14N
C
2.利用如图所示的滑轮组匀速提升200N的重物，动滑轮重为10N(不计绳重与摩擦) ，则拉力F的大小为（ ）
C
A.70 N B.100 N
C.105 N D.110 N
3.用如图所示的简单机械使重为G的物体处于静止状态。图中滑轮质量、滑轮与绳之间的摩擦力均不计。这四种情况下用力最小的是（　　）
C
4.如图所示为铁路输电线的牵引装置原理图，采用坠砣牵引来自动补偿输电线的张紧，以此保障列车电极与输电线的接触。钢绳通过滑轮组悬挂配重为6000N的坠砣，输电线的一端P点与B滑轮相连被张紧。若某段时间内坠砣竖直上升了10cm，不计滑轮和钢绳自重、摩擦，下列说法正确的是（　　）
D
A．B滑轮是定滑轮
B．A滑轮是动滑轮
C．输电线P端受到的拉力为3000N
D．输电线P点向右移动了5cm
5.如图所示是家用手摇升降晾衣架的结构示意图，其中滑轮 　　 为定滑轮，使用滑轮 　　 （前两空均选填“A”或“B”）是为了省力。若晾衣架的总重力为100N，不计动滑轮重、绳重及摩擦，静止时绳的拉力F＝　　 N。
A
B
25
6.请为图中的工人设计最省力且最适合其工作场景的滑轮组绕线方式。
7.某人利用如图所示的滑轮组，用200N的拉力在20s内将重为G＝480N的物体匀速提高h＝2m，若不计摩擦和绳重。求：
（1）动滑轮的重力。
（2）绳子自由端移动的速度。
（3）若再增加180N的重物，要使物体匀速上升，
作用在绳子自由端的拉力为多大？
