第四章 光现象
光的反射
第2节第二课时

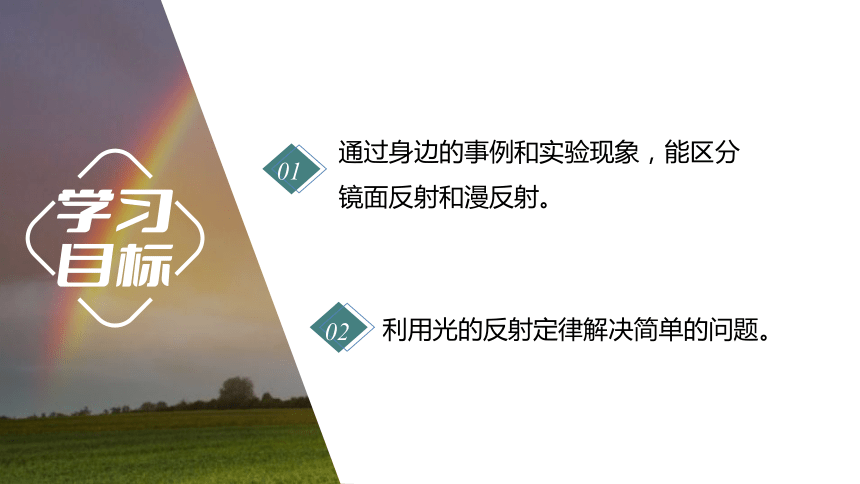

02
利用光的反射定律解决简单的问题。
01
通过身边的事例和实验现象，能区分镜面反射和漫反射。

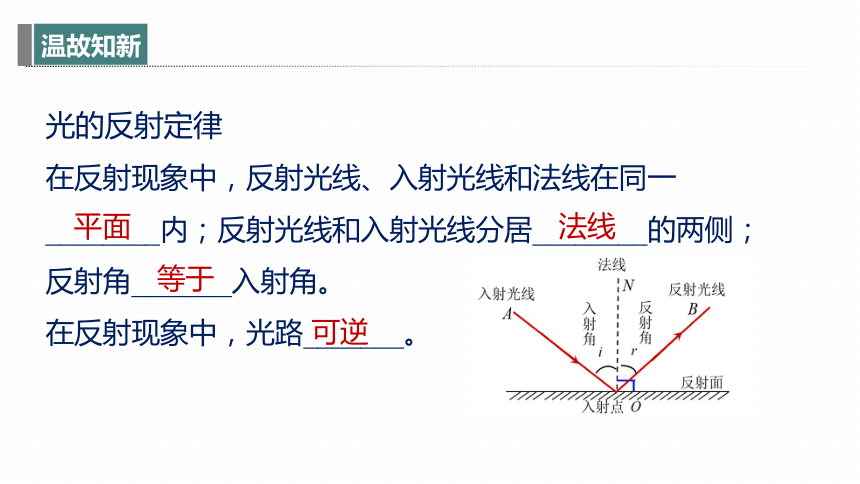

光的反射定律
在反射现象中，反射光线、入射光线和法线在同一________内；反射光线和入射光线分居________的两侧；反射角_______入射角。
在反射现象中，光路_______。
平面
法线
等于
可逆
光射到任何物体的表面时都能发生反射现象，根据反射面的不同性质，光的反射分为两种类型。

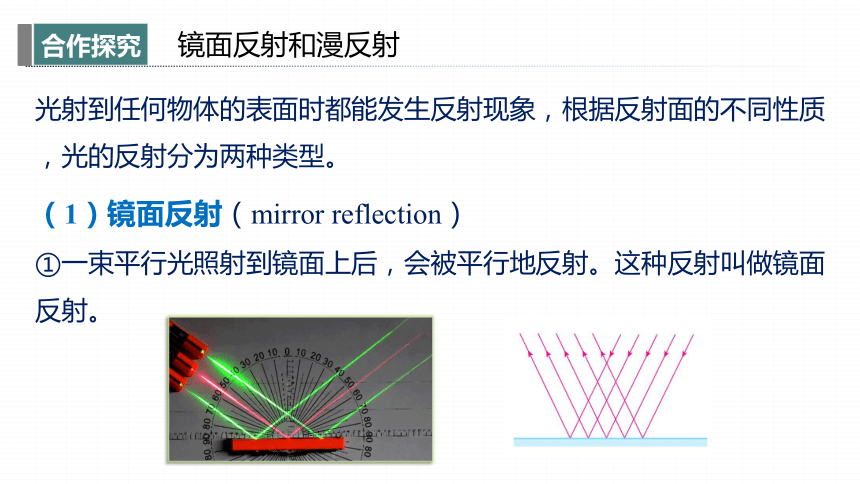

（1）镜面反射（mirror reflection）
①一束平行光照射到镜面上后，会被平行地反射。这种反射叫做镜面反射。
镜面反射和漫反射
②常见的镜面反射
平静的水面、抛光的金属面、各种镜面等等。
镜面反射和漫反射

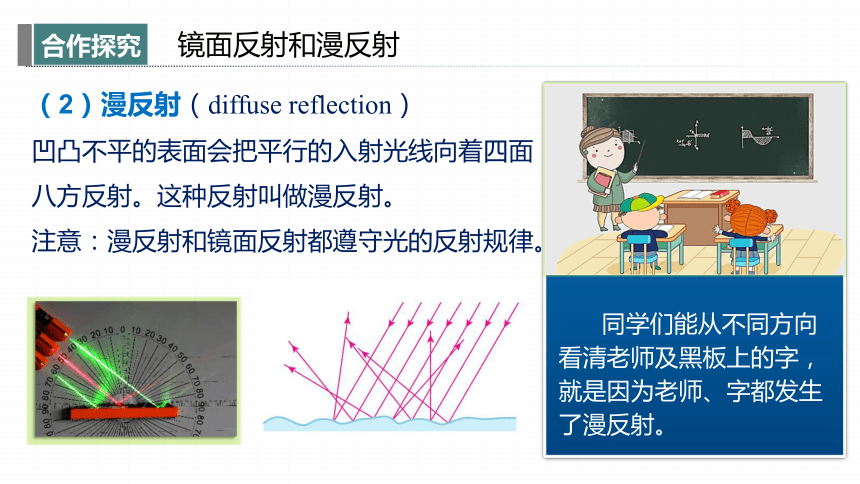

（2）漫反射（diffuse reflection）
凹凸不平的表面会把平行的入射光线向着四面八方反射。这种反射叫做漫反射。
注意：漫反射和镜面反射都遵守光的反射规律。
同学们能从不同方向看清老师及黑板上的字，就是因为老师、字都发生了漫反射。
镜面反射和漫反射

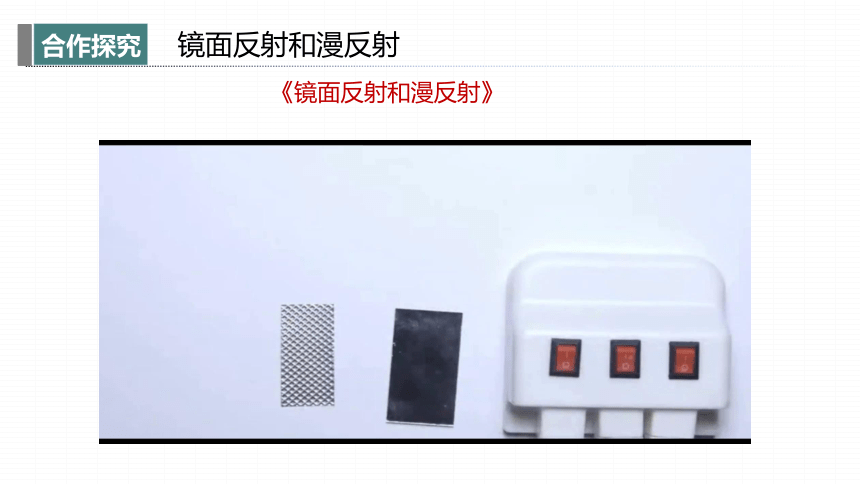

《镜面反射和漫反射》
镜面反射和漫反射

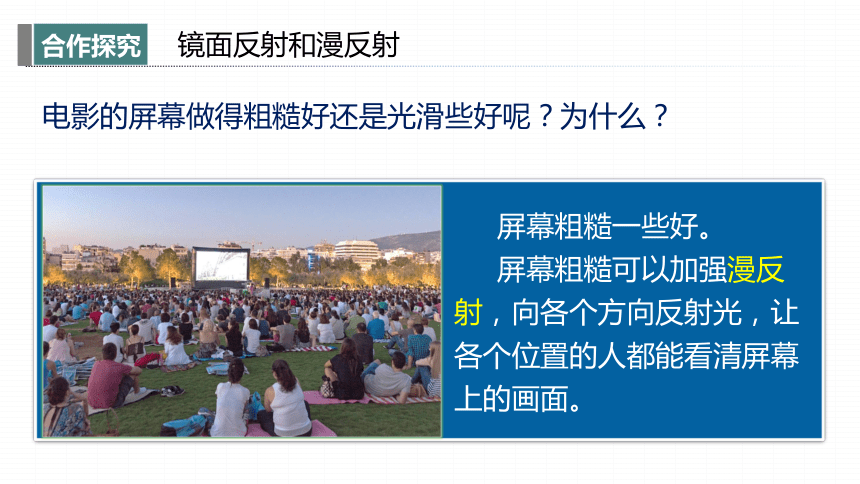

电影的屏幕做得粗糙好还是光滑些好呢？为什么？　　
屏幕粗糙一些好。
屏幕粗糙可以加强漫反射，向各个方向反射光，让各个位置的人都能看清屏幕上的画面。
镜面反射和漫反射

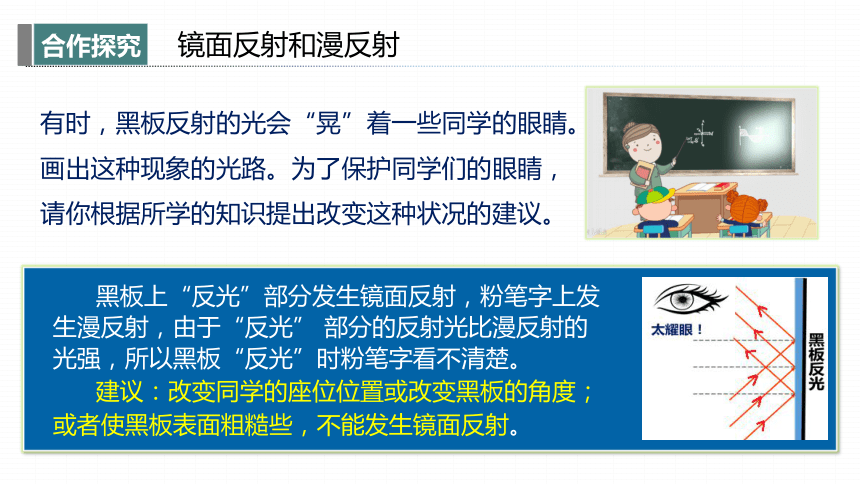

有时，黑板反射的光会“晃”着一些同学的眼睛。画出这种现象的光路。为了保护同学们的眼睛，请你根据所学的知识提出改变这种状况的建议。
黑板上“反光”部分发生镜面反射，粉笔字上发生漫反射，由于“反光” 部分的反射光比漫反射的光强，所以黑板“反光”时粉笔字看不清楚。
建议：改变同学的座位位置或改变黑板的角度；或者使黑板表面粗糙些，不能发生镜面反射。
镜面反射和漫反射
镜面反射 漫反射
概念
光路图
反射面
举例
共同点 光滑的平面
凹凸不平，粗糙
黑板反光，物体在
平静水面中的像等
从不同角度看到
不发光物体
镜面反射和漫反射都遵守光的反射定律

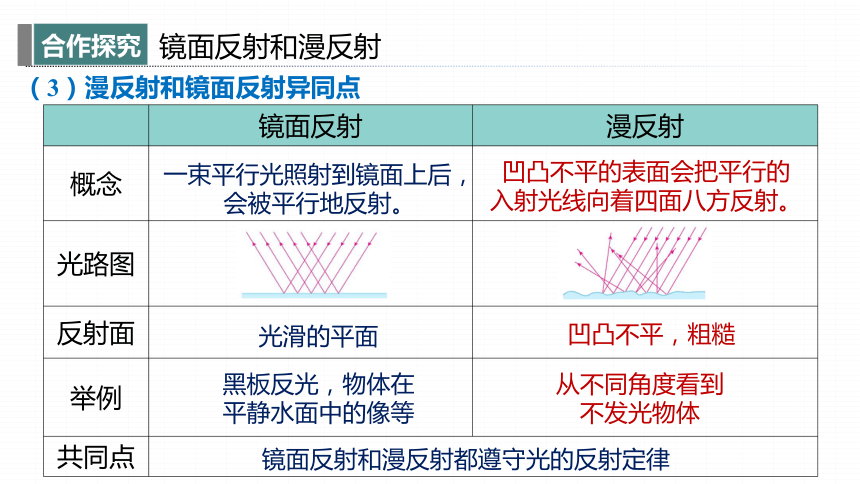

（3）漫反射和镜面反射异同点
一束平行光照射到镜面上后，
会被平行地反射。
凹凸不平的表面会把平行的
入射光线向着四面八方反射。
镜面反射和漫反射

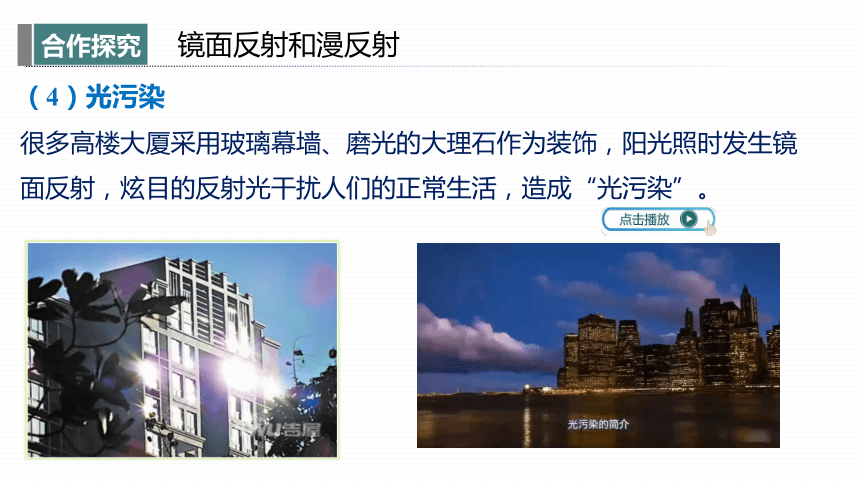

（4）光污染
很多高楼大厦采用玻璃幕墙、磨光的大理石作为装饰，阳光照时发生镜面反射，炫目的反射光干扰人们的正常生活，造成“光污染”。
镜面反射和漫反射

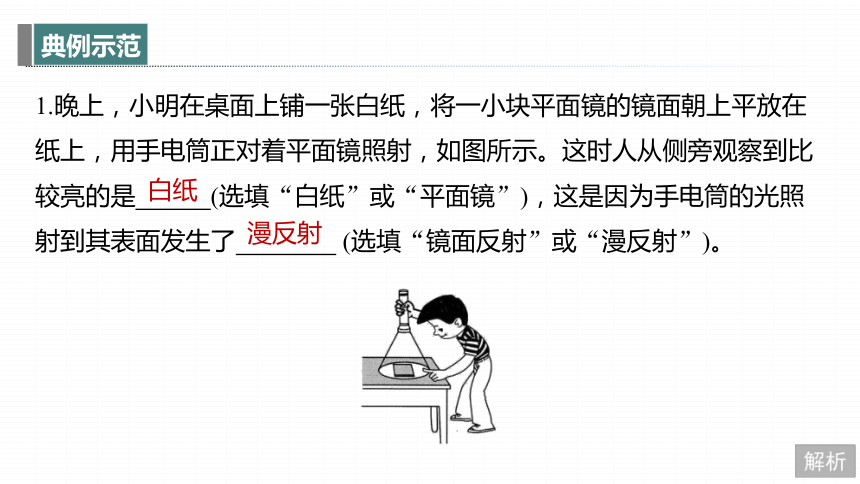

1.晚上，小明在桌面上铺一张白纸，将一小块平面镜的镜面朝上平放在纸上，用手电筒正对着平面镜照射，如图所示。这时人从侧旁观察到比较亮的是　　　(选填“白纸”或“平面镜”)，这是因为手电筒的光照射到其表面发生了　　　　 (选填“镜面反射”或“漫反射”)。
白纸
漫反射
2.下列说法正确的是(　　)
①光照射到书本上、衣服上时，光发生了漫反射
②当入射光线彼此平行时，经漫反射后的光线彼此不平行
③电影屏幕对光的反射是镜面反射
④只有光照射到物体上发生镜面反射时，我们才能看清被照物体
A.①④ B.②③
C.③④ D.①②
D
（1）常见作图种类
根据光的反射定律作图有如下几种情况：
①已知入射光线作反射光线；
②已知反射光线作入射光线；
③已知入射光线和反射光线，确定反射面的位置。
根据光的反射定律作图
反射光线
B
入射角
i
r
反射角
法线
N
入射点
O
入射光线
A
作图步骤
作法线（虚线）；
确定反射光线的位置；
作反射光线（实线）；
标出反射角r和入射角i。
（2）已知入射光线作反射光线
在图中画出反射光线，并标出反射角的大小。
【做法】如下图所示。
①过入射点O做反射面的垂线ON为法线（虚线）。
②确定入射角i=60°。
③过入射点和法线做反射角，使反射角与入射角相等，在反射方向上标上箭头表示方向。
N
i
入射角
i
r
反射角
法线
N
入射点
O
入射光线
A
反射光线
B
（3）已知反射光线，作入射光线
作图步骤
作法线（虚线）；
确定入射光线的位置；
作入射光线（实线）；
标出入射角i 和反射角r 。
在图中，OB为反射光线，请根据反射定律画出法线ON和入射光线AO。
【做法】如下图所示。
①先画法线ON（垂直于镜面且用虚线表示）；
②根据反射角∠BON等于入射角∠AON确定入射光线的方向，在法线右侧画出入射光线AO。
③在入射光线AO上标上箭头。
入射角
i
r
反射角
法线
N
入射点
O
入射光线
A
反射光线
B
【做法】
①先做两条光线的角平分线，此线为法线；
②做过入射点垂直法线的一条直线，该直线为平面镜的位置。
（4）已知入射光线和反射光线，确定平面镜的位置。
O
（5）当光线垂直入射时，它将被垂直反射出去
这时入射光线、反射光线和法线三线重合。
入射角=
0°
反射角=
0°

(2024·南充)2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，OB是反射光线，请画出其入射光线AO并标出入射角大小(保留作图痕迹)。
答案　见解析图
1.(2024·重庆长寿区期中)下列关于光现象的说法正确的是(　　)
A.教室里不同方位的同学都能看到黑板上的字是因为发生了镜面反射
B.当光线垂直入射时，反射角为90度
C.因为漫反射的光线杂乱无章，所以漫反射不遵循光的反射定律
D.小孔成的像一定是倒立的实像
D
2.光污染已成为人类身体健康和自然生态的又一环境杀手。①中秋夜晚明亮的月亮；②商场、酒店上的广告灯、霓虹灯闪烁夺目；③建筑工地上射灯发出刺眼的光；④城市里建筑物亮闪闪的玻璃幕墙。以上既是光源，又会造成光污染的是(　　)
A.①② B.②③
C.③④ D.②③④
B
3.黑板用久后变光滑的部分容易发生镜面反射，使部分位置看不清字。当太阳光如图中情形射入，最有可能看不清字的位置是(　　)
A.甲 B.乙
C.丙 D.丁
A
4.雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水；背着月光走，地上发暗的是水。请你依据所学光的反射知识进行解释。
答案　见解析
5.自行车尾灯如图甲所示。夜晚，用手电筒照射尾灯，看看它的反光效果。试着在图乙中画出反射光线。
答案　见解析图
①镜面反射：一束平行光照射到镜面上后，会被
平行地反射。这种反射叫做镜面反射。
②漫反射：凹凸不平的表面会把平行的入射光线
向着四面八方反射。这种反射叫做漫反射。
镜面反射
和漫反射
课堂总结
解析　当手电筒的光正对着平面镜照射时，在平面镜上会发生镜面反射，光线会集中在竖直方向，所以从侧面看到的平面镜是暗的；而纸会发生漫反射，所以在侧面看到的纸是比较亮的。
解析　书本、衣服和电影屏幕表面都比较粗糙，它的反射光线是射向不同的方向，发生漫反射，①②正确，③错误；
我们能看清楚被照射的物体是因为有光线进入我们的眼睛，与镜面反射和漫反射无关，④错误。
解析　先画出法线，反射角为90°-53°=37°，根据反射角等于入射角在法线的左侧画出入射光线，如图所示：
解析　教室里不同方位的同学都能看到黑板上的字是因为黑板表面凹凸不平，发生了漫反射，将光线反射到各个方向，故A错误；
当光线垂直入射时，入射角与反射角都为0度，故B错误；
漫反射也遵循光的反射定律，故C错误；
小孔成的像是实际光线的交点，一定是倒立的实像，故D正确。
解析　是光源的有广告灯、霓虹灯、建筑工地上射灯；会造成光污染的是：②商场、酒店上的广告灯、霓虹灯闪烁夺目、③工地上射灯发出刺眼的光、 ④建筑物亮闪闪的玻璃幕墙。 所以既是光源，又会造成光污染的是②③。
解析　黑板“反光”是因为黑板发生了镜面
反射，黑板反射的光线比粉笔字反射的光线
强，使人无法看清黑板上的字；根据光的反
射定律可知，反射光线会向甲的方向射出，
所以甲处看到的是明亮的光线，看不清黑板
上的字；乙、丙、丁处看不到光滑处发生镜
面反射时的光线，故A符合题意。
解析　光射到水面上发生的是镜面反射，射到地面上发生的是漫反射。因此，迎着月光走，水面上由于发生镜面反射而进入人眼的光明显多于地面上由于漫反射而进入人眼的光。因此，迎着月光走，水面亮；背着月光走，月光经水面发生镜面反射的光不会进入人眼，经地面发生漫反射的光有少量进入人眼，因此背着月光走，地面亮。
解析　过反射点作垂直于反射面的法线，根据反射角等于入射角画出反射光线；然后过二次反射点作法线，仍然根据反射角等于入射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行。如图所示。
