(共30张PPT)
第四章 光现象
平面镜的应用、利用平面镜成像的特点作图
第3节第2课时
01
能通过对平面镜、球面镜的应用的了解，领略物理现象的美妙与和谐，获得“发现”的喜悦，感受科学技术对人类生活的影响。
02
利用平面镜成像原理解决简单的问题 。

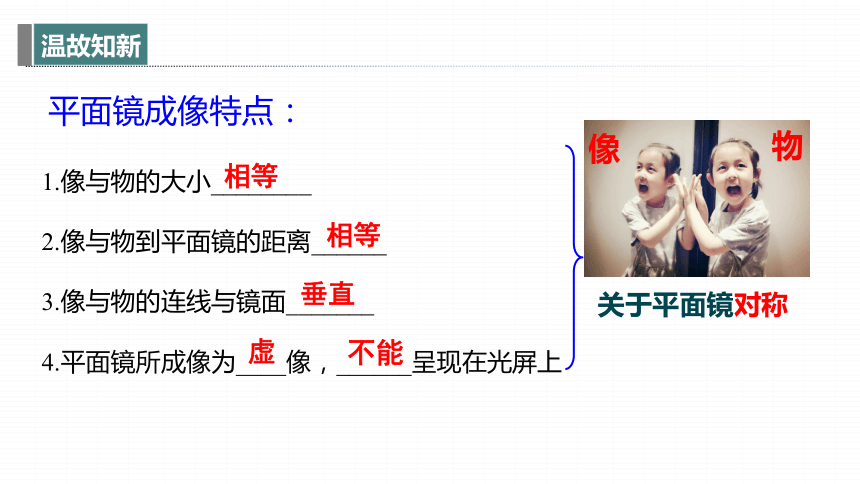

平面镜成像特点：
1.像与物的大小________
2.像与物到平面镜的距离______
3.像与物的连线与镜面_______
4.平面镜所成像为____像，______呈现在光屏上
相等
相等
垂直
关于平面镜对称
物
像
虚
不能
S
S/
S
平面镜前有一个发光点S，请画出它的像点S’（两种方法）
方法1：利用光的反射定律作图
方法2：利用平面镜成像特点作图
（较简单，优先选择）
平面镜成像的作图
S/
成像原理法
成像特点法
A/
A
B
B/

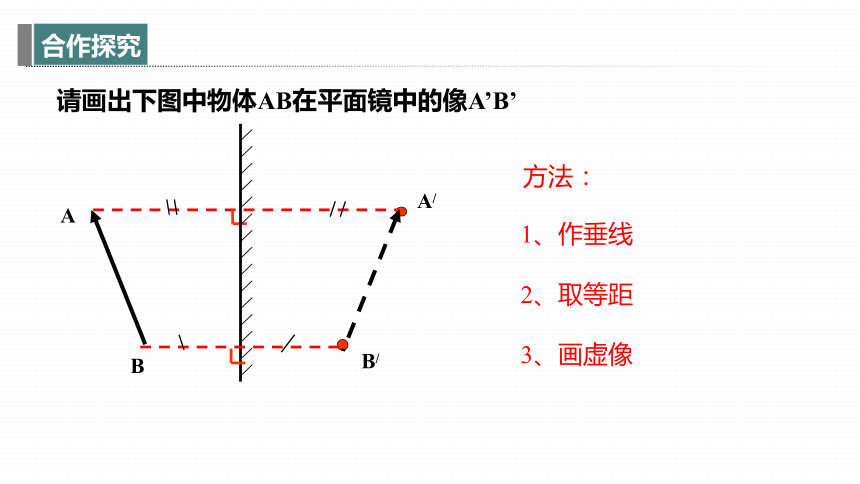

请画出下图中物体AB在平面镜中的像A’B’
方法：
1、作垂线
2、取等距
3、画虚像
S/
S
线段SS/的中点
0

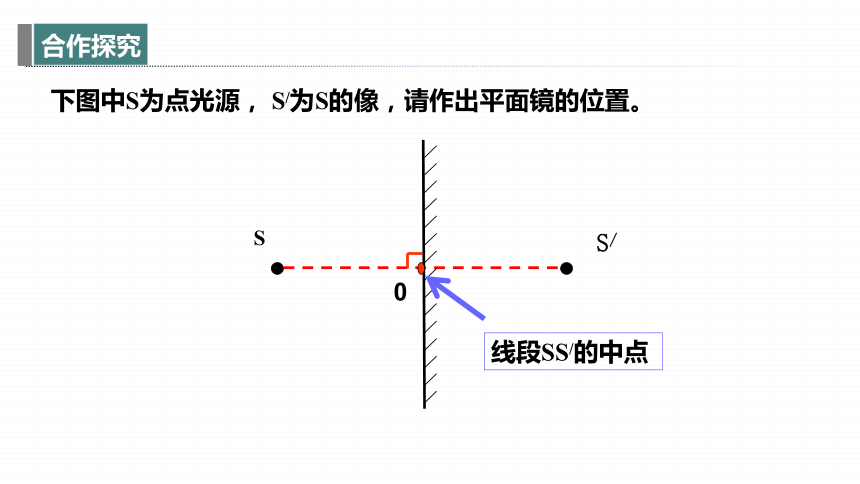

下图中S为点光源， S/为S的像，请作出平面镜的位置。

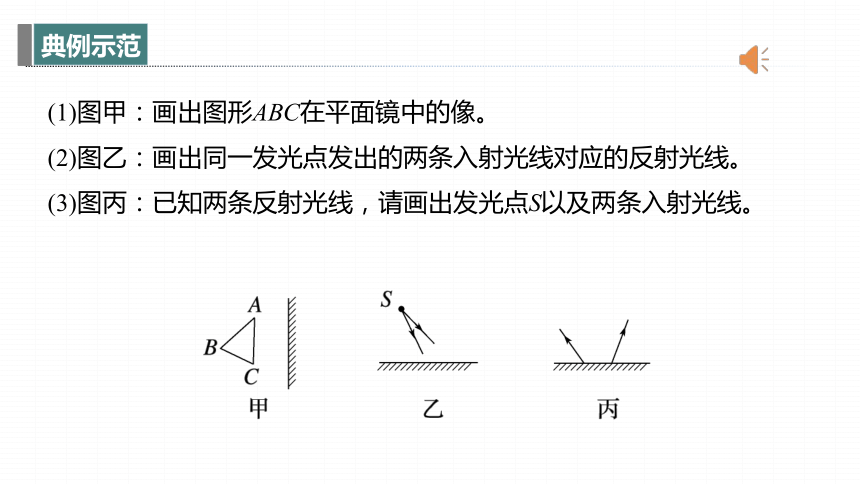

(1)图甲：画出图形ABC在平面镜中的像。
(2)图乙：画出同一发光点发出的两条入射光线对应的反射光线。
(3)图丙：已知两条反射光线，请画出发光点S以及两条入射光线。
A
A/
B
B/
C
C/

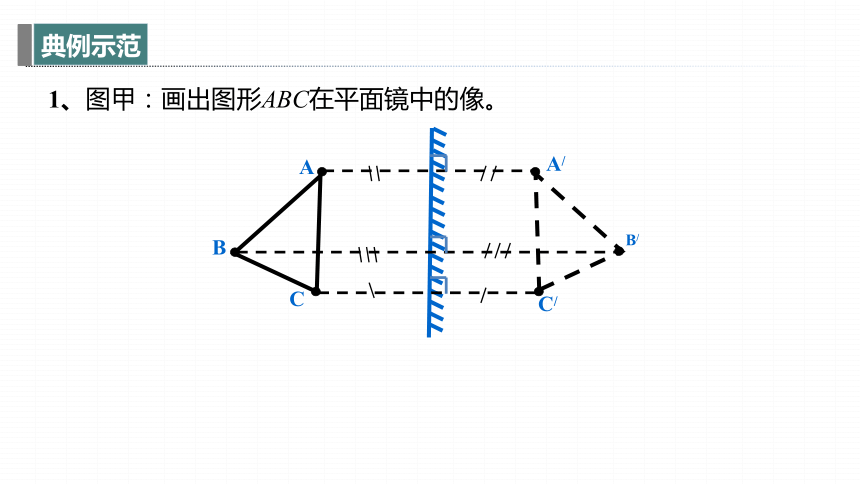

1、图甲：画出图形ABC在平面镜中的像。
S/
S

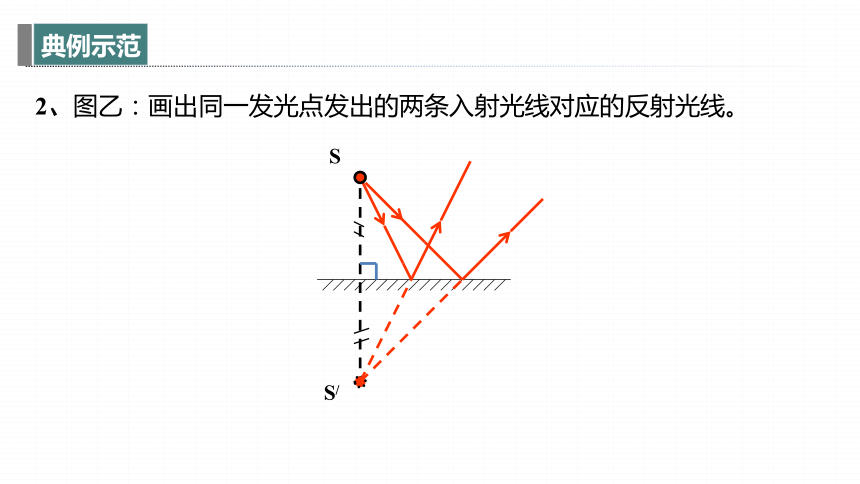

2、图乙：画出同一发光点发出的两条入射光线对应的反射光线。
S/
S

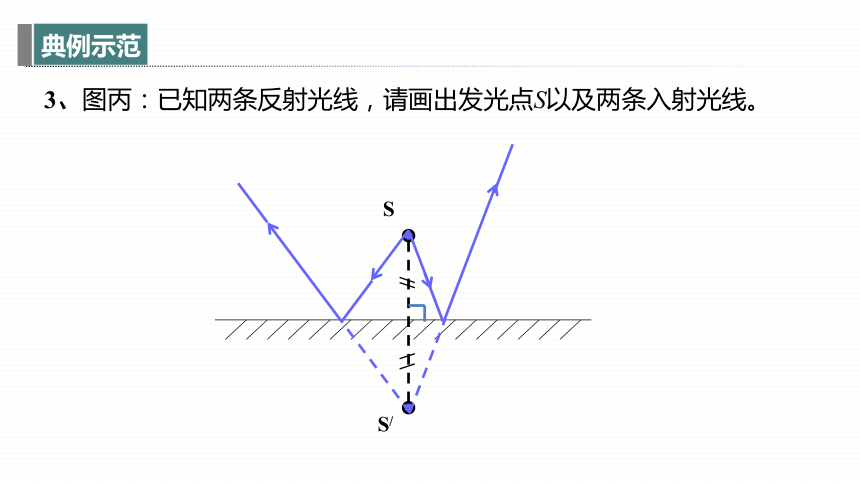

3、图丙：已知两条反射光线，请画出发光点S以及两条入射光线。
演员用平面镜来矫正自己的姿势和动作。
牙科医生用小平面镜
来观察患者的病牙
（1）平面镜成像
平面镜可以用来成像，平面镜的使用历史悠久，古代人们用磨光的铜面作为镜子。现代生活中，我们都离不开镜子。
舞蹈室里用来矫正动作的是平面镜；医生用来检查牙齿的小镜也是平面镜。
平面镜的应用

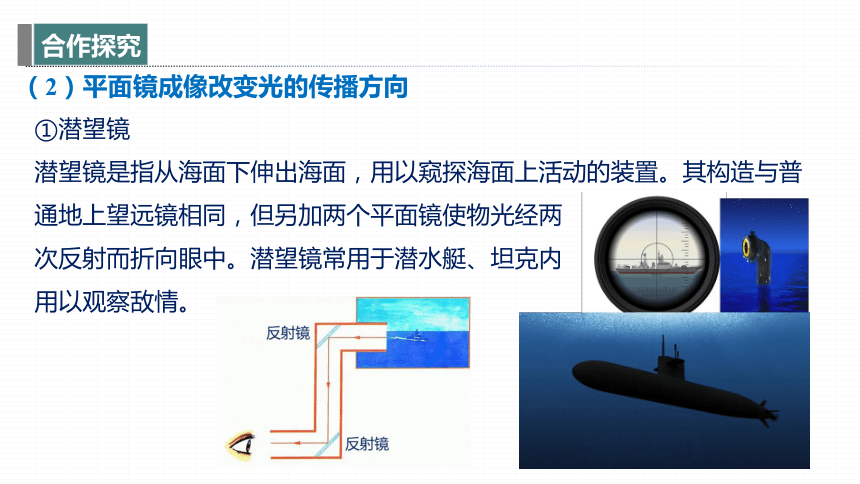

①潜望镜
潜望镜是指从海面下伸出海面，用以窥探海面上活动的装置。其构造与普通地上望远镜相同，但另加两个平面镜使物光经两
次反射而折向眼中。潜望镜常用于潜水艇、坦克内
用以观察敌情。
（2）平面镜成像改变光的传播方向
②塔式太阳能电站
塔式太阳能电站，它是在很大面积的场地上装有许多台大型太阳能反射镜，通常称为定日镜，每台都各自配有跟踪机构准确的将太阳光反射集中到一个高塔顶部的接受器上。
在这里把吸收的太阳光能转化成热能，再将热能传给工质，膨胀做工，带动发电机，最后输出电能。
③光学魔术
观看视频中的魔术表演，
想一想，小卡片到哪里去了？
观看视频中的实验，想一想，烛焰为什么浇不灭？
（1）凸面镜的特点及应用
凸面镜和凹面镜都是球面镜。
凸面镜的表面是凸起的，当光线射到凸面镜后，反射光线要向外发散开来，对光线有发散的作用。
凸面镜和凹面镜
汽车的后视镜和街头路口的反光镜都是凸面镜，凸面镜能起到扩大视野的作用。
（2）凹面镜的特点及应用
①凹面镜的表面是凹进去的，能够会聚光线。
当平行光线射到凹面镜后，光会聚于一点（叫焦点）。凹面镜对光线有会聚作用。
利用光的可逆性可以将焦点发出的光变为平行光。
②凹面镜的应用
汽车前灯的反光装置、利用凹面制成的太阳灶等。
奥运圣火采集火种用的凹面镜
汽车前灯的反光装置
太阳灶
(2024·绥化阶段练习)下列说法中正确的是(　　)
A.汽车的车头灯是用平面镜
B.汽车的观后镜是用凸面镜
C.太阳灶用的是凸面镜
D.牙科医生用凹面镜观察患者不易看到的部位
B
解析　车头灯内的反射面是凹面镜，可以将灯发出的光线变为平行光线射出，故A错误；
汽车的观后镜是凸面镜，可以起到扩大视野的目的，故B正确；
太阳灶用的是凹面镜，故C错误；
牙科医生用平面镜观察患者不易看到的部位，故D错误。
课堂小结
一、平面镜成像特点：
对称（等大 等距 垂直） 虚像
光的反射
二、平面镜成像原理：
三、平面镜成像的作图:
1、作垂线
2、取等距
3、画虚像
四、凸面镜和凹面镜:
作用和应用
1.(2024·苏州阶段练习)某兴趣小组利用两块平面镜做了一个简易潜望镜，通过该潜望镜观察教室内的挂钟，指针位置如图所示，则该挂钟的实际时间是(　　)
A.4时35分
B.1时50分
C.10时05分
D.7时25分
D
2.(2024·雅安期末)图甲是直播时用到的一款提词器，可以将显示器上的台词通过一块专用镀膜玻璃反射到演讲者的正前方，使得演讲者在看演讲词的同时，也能面对摄像机。如果用箭头AB模拟显示器中一段文字，请在图乙中画出AB在镀膜玻璃中所成的像。
答案　
3.(2024·武威开学考试)如图所示，S为发光点，S'是S在平面镜中的像，S发出一条入射光线的反射光线在AB方向上，请在图中画出平面镜的位置及这条入射光线。
答案　
4.(2024·郑州期中)小明在湖边看日落时，发现湖中也有一个“太阳”，如图甲所示。请在图乙中画出小明看到湖中“太阳”的光路图。
答案　
解析　潜望镜中使用的是两块平面镜：第一个镜子成正立、等大的像，左右相反，第二个镜子成正立、等大的像，再次把左右反过来，最后的像就是跟挂钟原来指针的位置相同，所以该挂钟的实际时间是7时25分，故D符合题意，A、B、C不符合题意。
解析　由于平面镜成的像与物关于平面镜对称，所以作出端点A、B关于平面镜的对称点A'、B'，用虚线连接A'、B'即为AB的像。
解析　用虚线连接S'和S，由平面镜成像规律可知，S'和S成镜面对称，由此作出平面镜的位置；平面镜与反射光线的交点O为入射点，连接SO即为入射光线。如图所示：
解析　根据平面镜成像特点，先作出与太阳关于水面对称的像点，连接像点与眼睛，连线与水面的交点为入射点，连接太阳和入射点，即为入射光线，连接眼睛和入射点，即为反射光线。如图所示：
