(共21张PPT)
第四章　光现象
平面镜的应用、
利用平面镜成像的特点作图
第三节　第2课时　
1

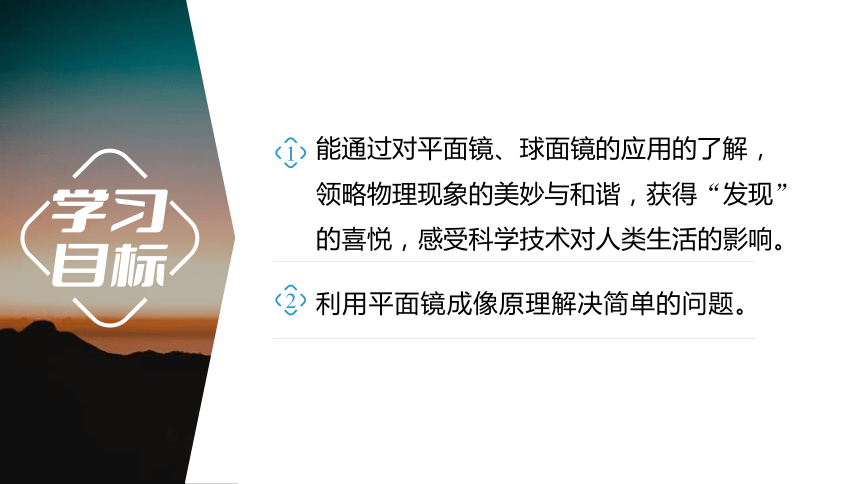

能通过对平面镜、球面镜的应用的了解，领略物理现象的美妙与和谐，获得“发现”的喜悦，感受科学技术对人类生活的影响。
2
利用平面镜成像原理解决简单的问题。

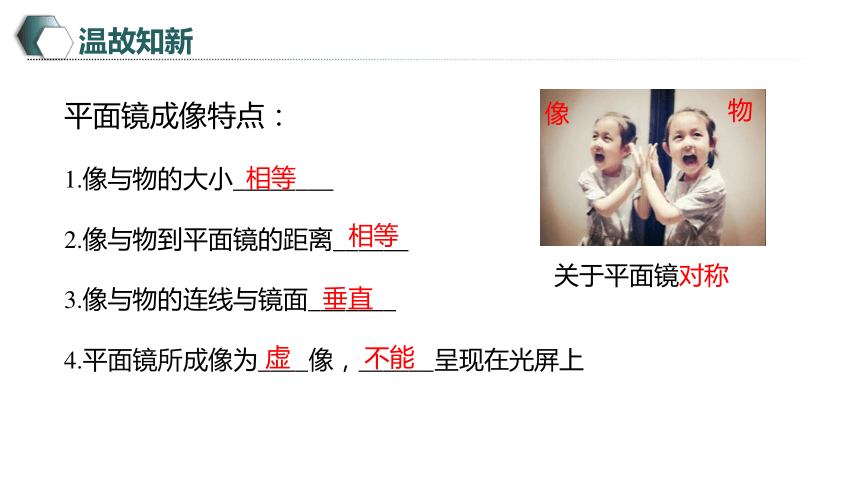

平面镜成像特点：
1.像与物的大小________
2.像与物到平面镜的距离______
3.像与物的连线与镜面_______
4.平面镜所成像为____像，______呈现在光屏上
相等
相等
垂直
关于平面镜对称
物
像
虚
不能
S
S′
S
方法1：利用光的反射定律作图
（较简单，优先选择）
S′
成像原理法
成像特点法

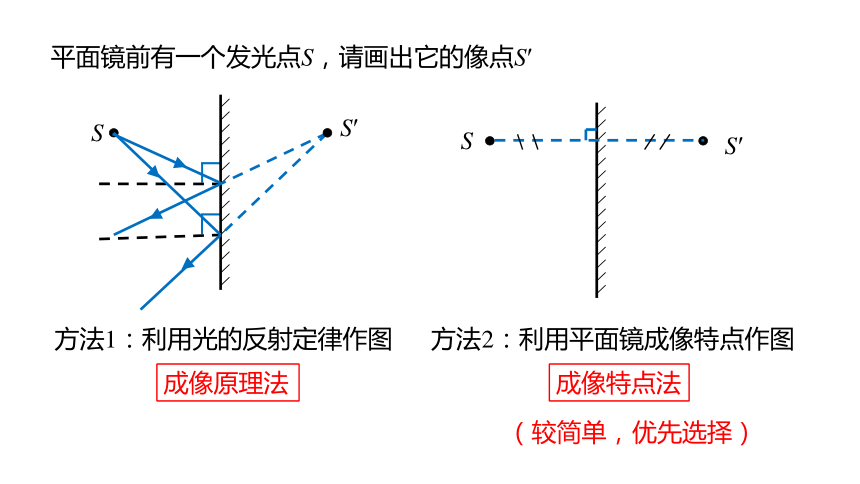

平面镜前有一个发光点S，请画出它的像点S′
方法2：利用平面镜成像特点作图

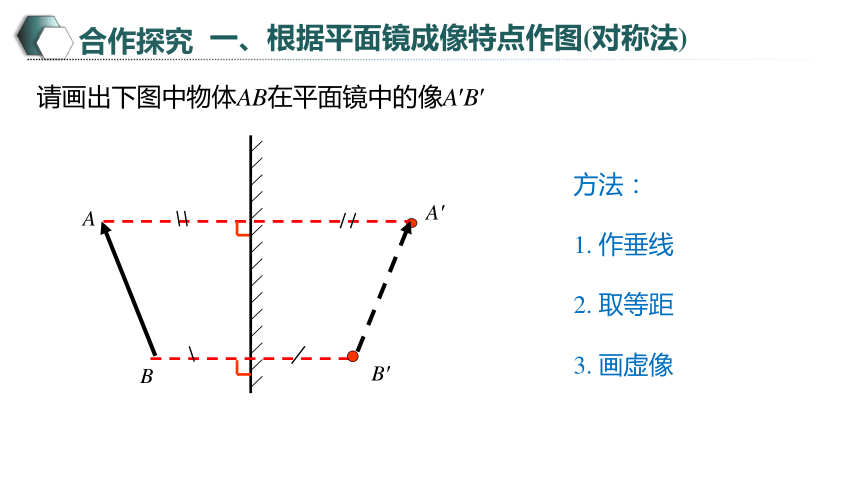

一、根据平面镜成像特点作图(对称法)
A′
A
B
B′
请画出下图中物体AB在平面镜中的像A′B′
方法：
1. 作垂线
2. 取等距
3. 画虚像
A
A′
B
B′
C
C′

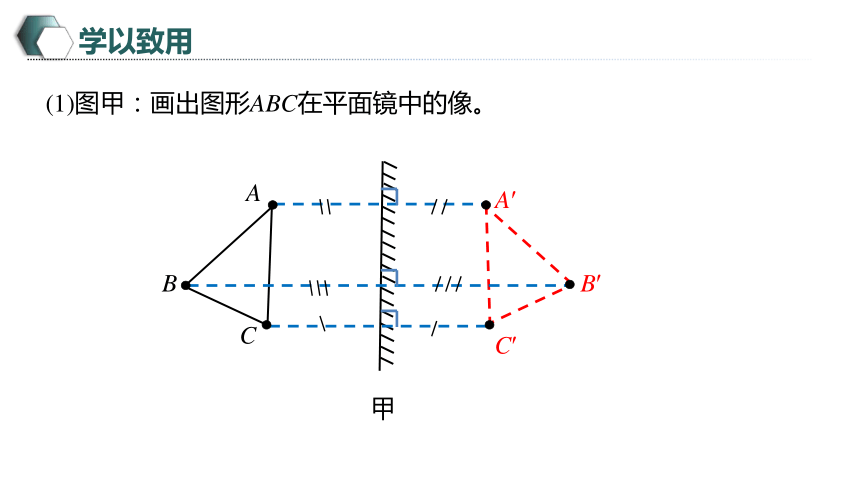

(1)图甲：画出图形ABC在平面镜中的像。
甲
S′
S

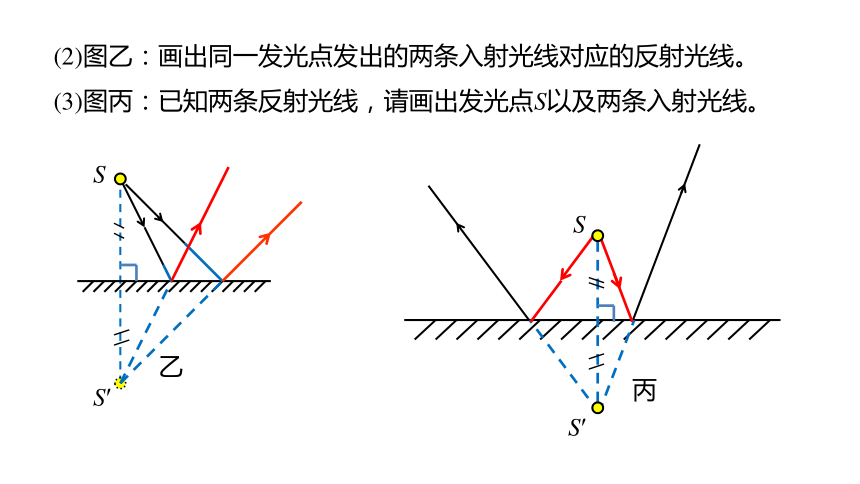

(2)图乙：画出同一发光点发出的两条入射光线对应的反射光线。
(3)图丙：已知两条反射光线，请画出发光点S以及两条入射光线。
乙
S′
S
丙

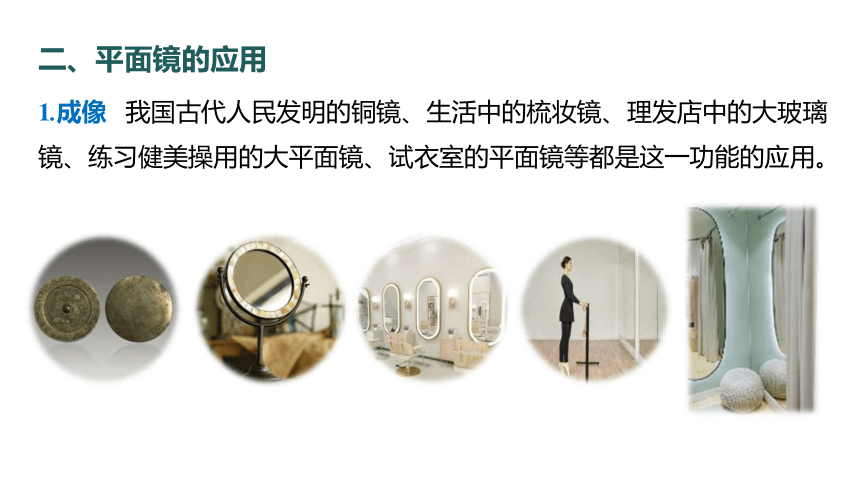

1.成像 我国古代人民发明的铜镜、生活中的梳妆镜、理发店中的大玻璃镜、练习健美操用的大平面镜、试衣室的平面镜等都是这一功能的应用。
二、平面镜的应用

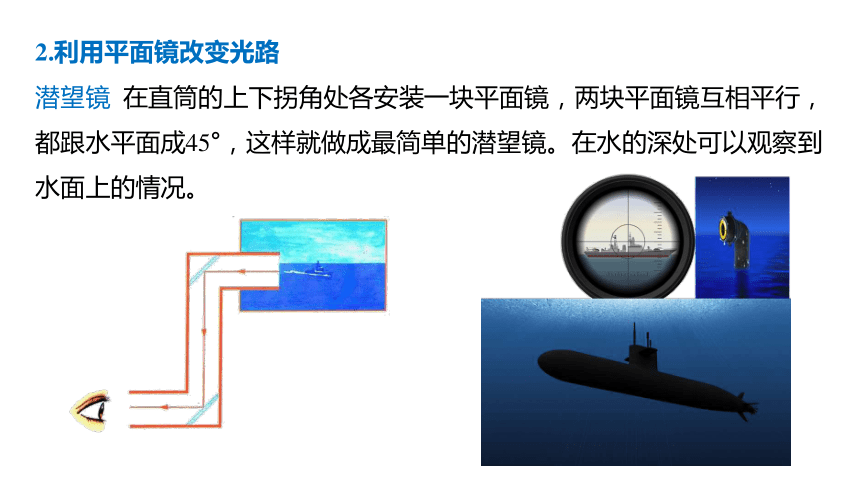

2.利用平面镜改变光路
潜望镜 在直筒的上下拐角处各安装一块平面镜，两块平面镜互相平行，都跟水平面成45°，这样就做成最简单的潜望镜。在水的深处可以观察到水面上的情况。
不灭的蜡烛
光学魔术
1.凸面镜
凸面镜的表面是凸起的，当光线射到凸面镜后，反射光线要向外发散开来，所以对光线有　　　的作用。
三、凸面镜和凹面镜
发散
凸面镜的应用：汽车的　　　　和街头路口的　　　　都是凸面镜，凸面镜能起到　　　　　的作用。
后视镜
反光镜
扩大视野
2.凹面镜
凹面镜的表面是凹进去的，能够　　　光线。
会聚
平行
根据光路的可逆性，如果把光源放在焦点处，发出的光经过凹面镜反射后，会　　　射出。
当平行光线射到凹面镜后，光能够会聚于一点(叫焦点)。
凹面镜的应用：　　　　　　　　　　　　　　等。
汽车前灯的反光装置、太阳灶
汽车前灯的反光装置
太阳灶
(2024·绥化阶段练习)下列说法中正确的是(　　)
A.汽车的车头灯是用平面镜
B.汽车的观后镜是用凸面镜
C.太阳灶用的是凸面镜
D.牙科医生用凹面镜观察患者不易看到的部位
B
解析　车头灯内的反射面是凹面镜，可以将灯发出的光线变为平行光线射出，故A错误；汽车的观后镜是凸面镜，可以起到扩大视野的目的，故B正确；太阳灶用的是凹面镜，故C错误；牙科医生用平面镜观察患者不易看到的部位，故D错误。
一、平面镜成像的作图
1. 作垂线→2. 取等距→3. 画虚像
三、凸面镜和凹面镜：
作用和应用
二、平面镜成像的应用
1.成像
2.改变光路
1.(2024·苏州阶段练习)某兴趣小组利用两块平面镜做了一个简易潜望镜，通过该潜望镜观察教室内的挂钟，指针位置
如图所示，则该挂钟的实际时间是(　　)
A.4时35分 B.1时50分
C.10时05分 D.7时25分
D
解析　潜望镜中使用的是两块平面镜：第一个镜子成正立、等大的像，左右相反，第二个镜子成正立、等大的像，再次把左右反过来，最后的像就是跟挂钟原来指针的位置相同，所以该挂钟的实际时间是7时25分，故D符合题意，A、B、C不符合题意。
2.(2024·雅安期末)图甲是直播时用到的一款提词器，可以将显示器上的台词通过一块专用镀膜玻璃反射到
演讲者的正前方，使得演讲者
在看演讲词的同时，也能面对
摄像机。如果用箭头AB模拟显
示器中一段文字，请在图乙中
画出AB在镀膜玻璃中所成的像。
解析　由于平面镜成的像与物关于平面镜对称，所以作出端点A、B关于平面镜的对称点A′、B′ ，用虚线连接A′ 、B′即为AB的像。
A′
B′
3.(2024·武威开学考试)如图所示，S为发光点，S'是S在平面镜中的像，S发出一条入射光线的反射光线在AB方向上，请在图中画出平面镜的位置及这条入射光线。
解析　用虚线连接S'和S，由平面镜成像规律可知，S'和S成镜面对称，由此作出平面镜的位置；平面镜与反射光线的交点O为入射点，连接SO即为入射光线。
O
4.(2024·郑州期中)小明在湖边看日落时，发现湖中也有一个“太阳”，如图甲所示。请在图乙中画出小明看到湖中“太阳”的光路图。
解析　根据平面镜成像特点，先作出与太阳关于水面对称的像点，连接像点与眼睛，连线与水面的交点为入射点，连接太阳和入射点，即为入射光线，连接眼睛和入射点，即为反射光线。
·
