(共26张PPT)
第五章 透镜及其应用
透镜
第1节
1

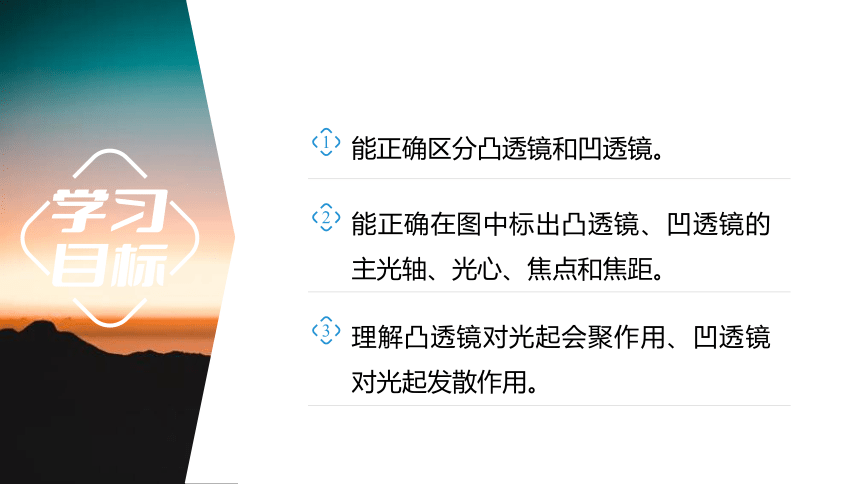

能正确区分凸透镜和凹透镜。
2
能正确在图中标出凸透镜、凹透镜的主光轴、光心、焦点和焦距。
3
理解凸透镜对光起会聚作用、凹透镜对光起发散作用。
一、透镜

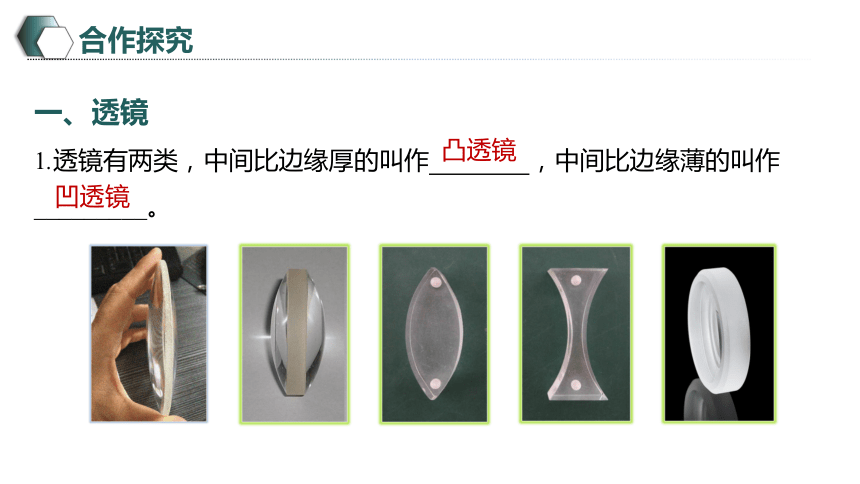

1.透镜有两类，中间比边缘厚的叫作　　　　，中间比边缘薄的叫作_________。
凸透镜
凹透镜

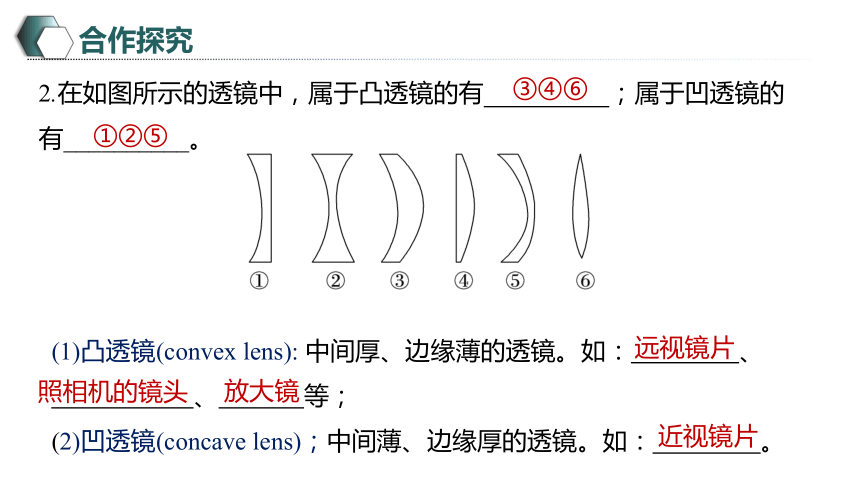

2.在如图所示的透镜中，属于凸透镜的有　　　　　；属于凹透镜的有__________。
③④⑥
①②⑤
(1)凸透镜(convex lens): 中间厚、边缘薄的透镜。如： 、
、 等；
(2)凹透镜(concave lens)；中间薄、边缘厚的透镜。如： 。
远视镜片
照相机的镜头
放大镜
近视镜片

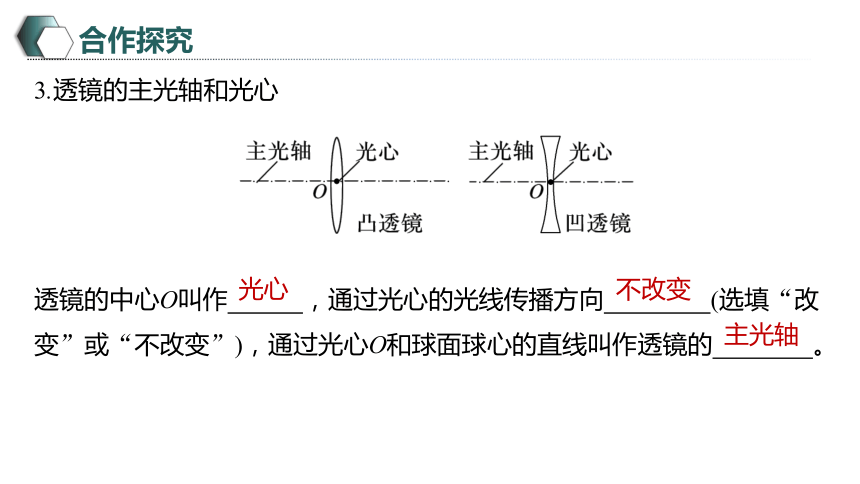

3.透镜的主光轴和光心
透镜的中心O叫作　　　，通过光心的光线传播方向　　　　 (选填“改变”或“不改变”)，通过光心O和球面球心的直线叫作透镜的　　　　。
光心
不改变
主光轴
球心
C1
球心
C2
光心

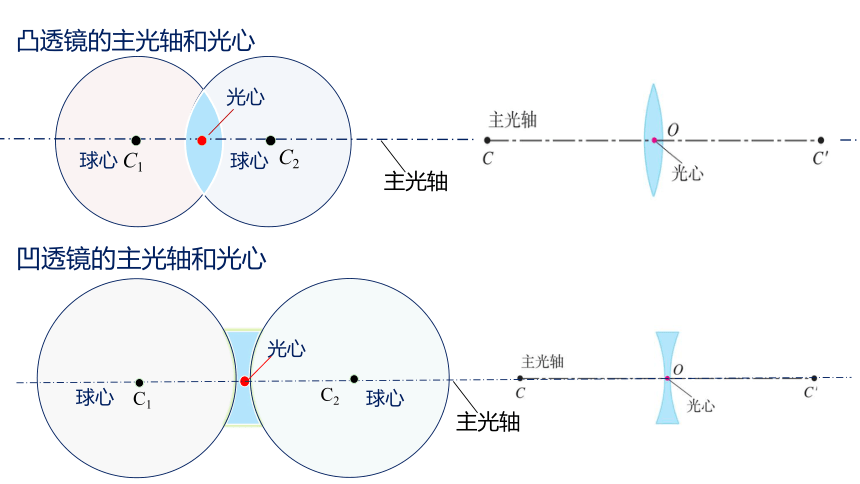

凸透镜的主光轴和光心
主光轴
C2
C1
球心
球心
光心
凹透镜的主光轴和光心
主光轴

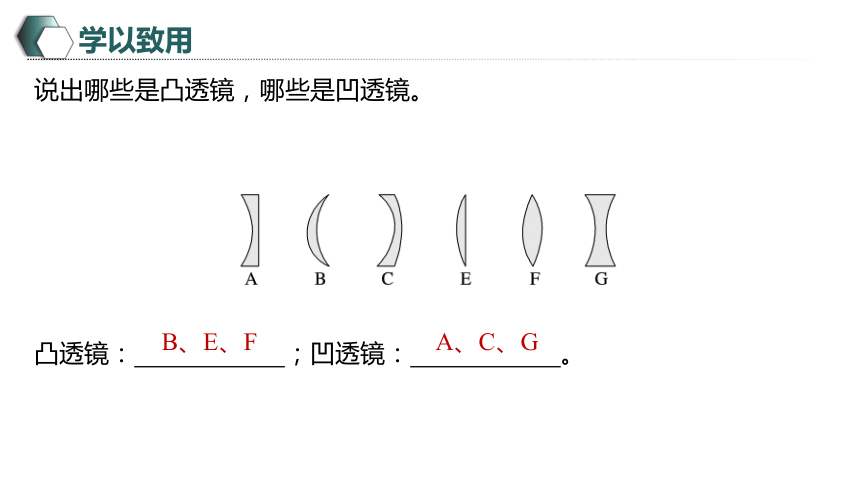

说出哪些是凸透镜，哪些是凹透镜。
凸透镜：　　　　　　；凹透镜：　　　　　　。
B、E、F
A、C、G
二、透镜对光的作用

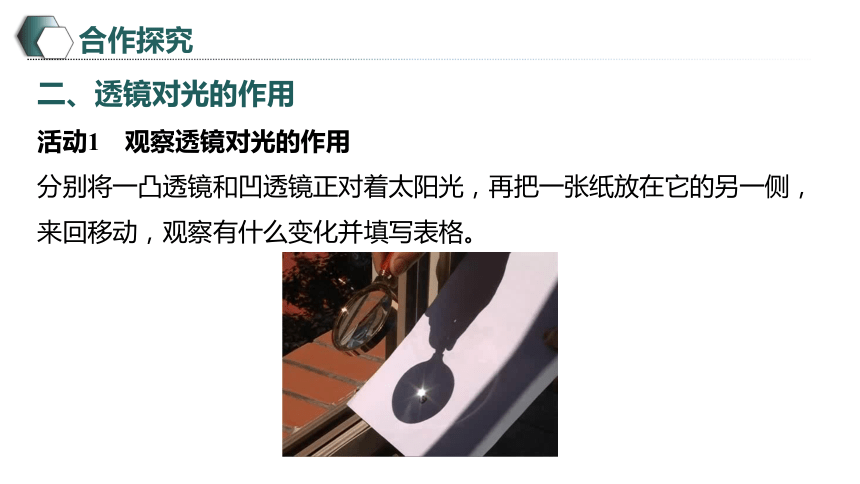

活动1　观察透镜对光的作用
分别将一凸透镜和凹透镜正对着太阳光，再把一张纸放在它的另一侧，来回移动，观察有什么变化并填写表格。

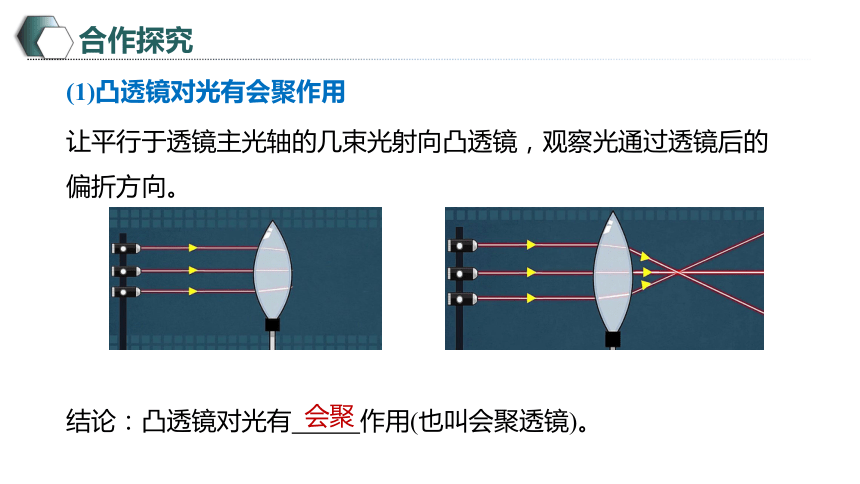

(1)凸透镜对光有会聚作用
让平行于透镜主光轴的几束光射向凸透镜，观察光通过透镜后的偏折方向。
结论：凸透镜对光有 作用(也叫会聚透镜)。
会聚
(2)凹透镜对光有发散作用
让平行于透镜主光轴的几束光射向凹透镜，观察光通过透镜后的偏折方向。
结论：凹透镜对光有 作用(也叫发散透镜)。
发散
类型 凸透镜 凹透镜
作用 对光有　　　作用 对光有　　　作用
光路图
会聚
发散
关于凸透镜和凹透镜，下列说法中正确的是(　　)
A.光经过凸透镜后一定会聚到一点
B.光经过凸透镜后，一定会平行射出
C.凹透镜对光有发散作用
D.光经过凹透镜，折射光线的反向延长线一定会相交
C
三、焦点、焦距
1.透镜的焦点
平行于主光轴的光经凸透镜折射后，会聚在主光轴上的某一点，这一点就叫作凸透镜的　　　。平行于主光轴的光经凹透镜折射后将变成发散光线，将这些发散光线反向延长也会相交于主光轴上的一点，这是凹透镜的　　　　。
注意：凸透镜两侧各有一个对称的焦点，凹透镜两侧各有一个对称的虚焦点。
焦点
虚焦点
2.从　　　到　　　的距离叫作焦距，用字母f表示。透镜的焦距越小，对光的会聚(或发散)作用越明显。
焦点
光心
F 焦点
f
焦距
光心O
3.怎样粗略测量凸透镜的焦距？
测量方法：将凸透镜正对太阳光(或平行光)，调节光屏(白纸)的位置，使光屏上的光斑最小、最亮，再用刻度尺测出这时光屏到透镜的距离就是焦距。
太阳光聚焦法：把凸透镜正对太阳光，上下移动透镜，能在纸上形成最小、最亮的光斑，这个光斑是凸透镜的焦点，用刻度尺测量焦点到凸透镜的距离是凸透镜的焦距。
活动2　阅读教材第124页的实践活动，动手做一做并回答问题。
答案　水滴相当于凸透镜，桌面到透镜的距离越接近透镜的焦距，桌面上亮度越大。隔着玻璃片上的水滴近距离观察下面的物体，物体被放大了，这是因为水滴起到了凸透镜的作用。
如图所示，小明手持凸透镜正对着太阳，下面放一张白纸，调节透镜到白纸的距离，会在白纸上得到最小最亮的光斑，在该光斑处能将火柴点燃，则该光斑所处的位置就是透镜的______，该光斑到透镜中心的距离叫　　　，经过　　　的光不改变方向。
焦点
焦距
光心
1.关于凸透镜对光线的作用，以下说法正确的是(　　)
A.平行射向凸透镜的一束光，经折射一定交于凸透镜的焦点上
B.经过凸透镜会聚的光线一定交于一点
C.凸透镜只能使平行于主光轴的光线会聚
D.过凸透镜或凹透镜光心的光，一定不改变传播方向
D
2.如图，让一束平行于主光轴的光线经过一透镜，在光屏上得到一个最小、最亮的光斑。下列说法错误的是(　　)
A.凸透镜的特点是中间厚、边缘薄
B.凸透镜有虚焦点
C.凸透镜对光有会聚作用
D.该凸透镜的焦距为10 cm
B
3.要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在(　　)
A.凸透镜前任意位置
B.凸透镜的焦点上
C.凹透镜前任意位置
D.凹透镜的焦点上
B
4.如图甲、乙所示实线框内各放置了一个透镜，两束光通过透镜前后的方向如图所示，则(　　)
A.甲是凹透镜，乙是凸透镜
B.甲、乙都是凸透镜
C.甲是凸透镜，乙是凹透镜
D.甲、乙都是凹透镜
A
5.如果把一个玻璃球分割成五块，其截面如图所示，这五块玻璃a、b、c、d、e中属于凸透镜的是　　　；属于凹透镜的是　　。
acde
b
6.请画出图中入射光线经凸透镜后的折射光线。
答案　
7.如图所示，完成图中光路。
答案　
焦点和
焦距
透镜
透 镜
①凸透镜：中间厚、边缘薄的透镜.
②凹透镜：中间薄、边缘厚的透镜.
③主光轴：通过两个球面球心的直线叫做主光轴.
④光心：主轴上有个特殊点，通过这个点的光传播
方向不变，该点叫做光心。
①凸透镜对光有会聚作用，也叫会聚透镜；
②凹透镜对光有发散作用，也叫发散透镜。
①凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做焦点F，从焦点到光心的距离叫做焦距f。
②凹透镜能使跟主光轴平行的光发散，发散光线的反向延长的交点叫做焦点F，从焦点到光心的距离叫做焦距f。
透镜对
光的作用
