第五章 透镜及其应用
生活中的透镜
第3节

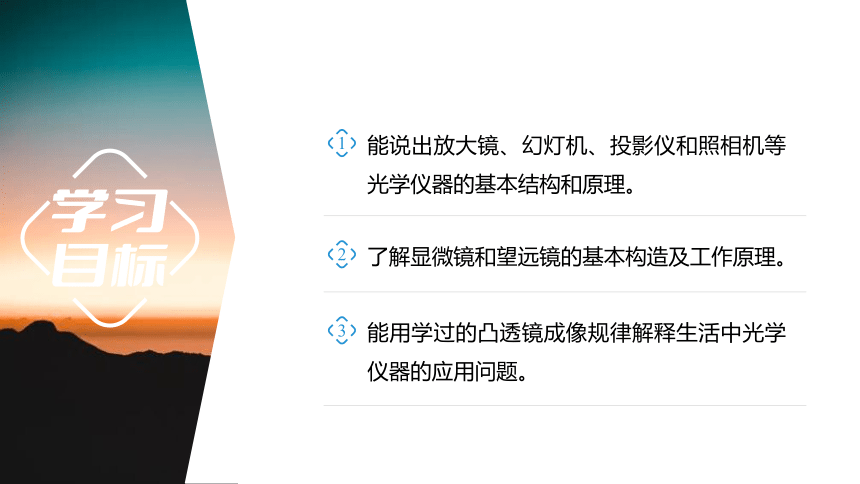

1
能说出放大镜、幻灯机、投影仪和照相机等光学仪器的基本结构和原理。
2
了解显微镜和望远镜的基本构造及工作原理。
3
能用学过的凸透镜成像规律解释生活中光学仪器的应用问题。

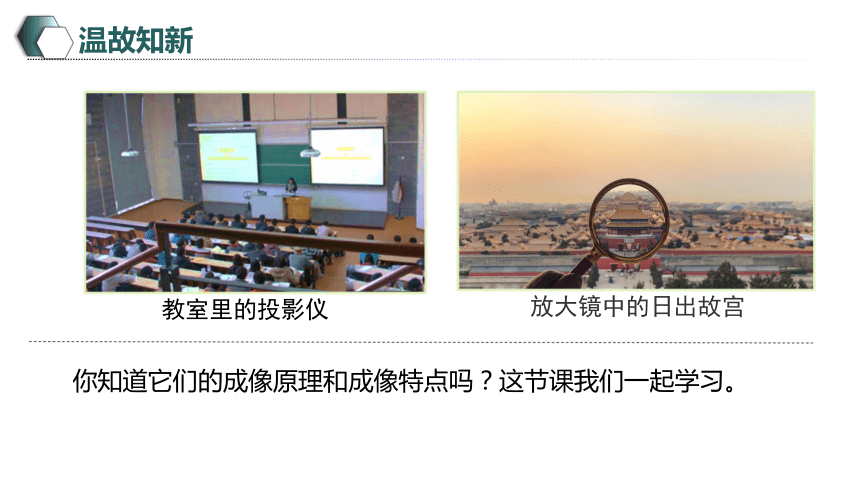

你知道它们的成像原理和成像特点吗？这节课我们一起学习。
放大镜中的日出故宫
教室里的投影仪

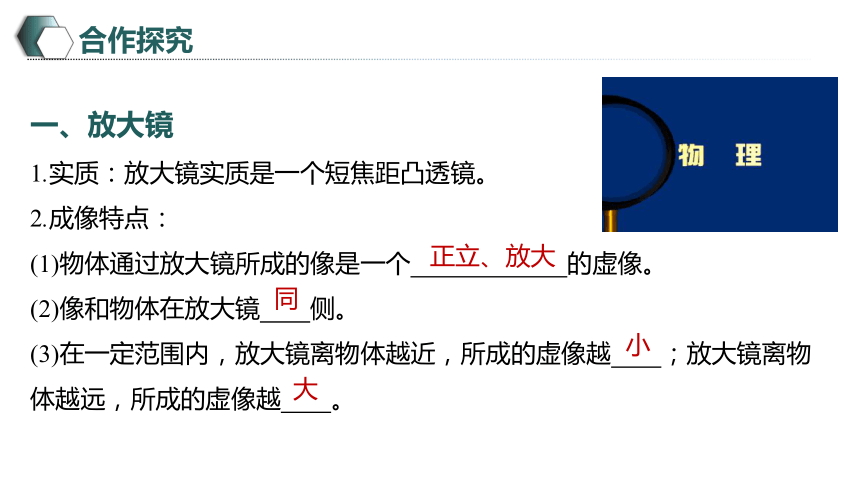

一、放大镜
1.实质：放大镜实质是一个短焦距凸透镜。
2.成像特点：
(1)物体通过放大镜所成的像是一个 　　　　　　的虚像。
(2)像和物体在放大镜　　侧。
(3)在一定范围内，放大镜离物体越近，所成的虚像越　　；放大镜离物体越远，所成的虚像越　　。
正立、放大
同
小
大

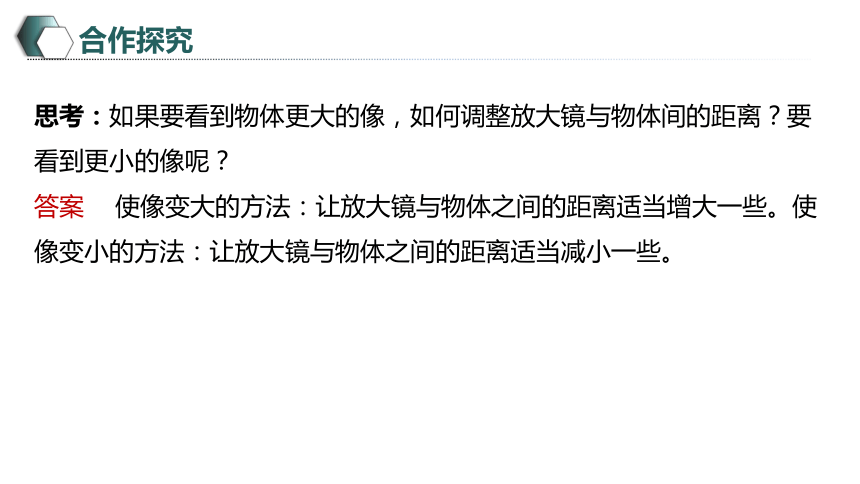

思考：如果要看到物体更大的像，如何调整放大镜与物体间的距离？要看到更小的像呢？
答案　 使像变大的方法：让放大镜与物体之间的距离适当增大一些。使像变小的方法：让放大镜与物体之间的距离适当减小一些。

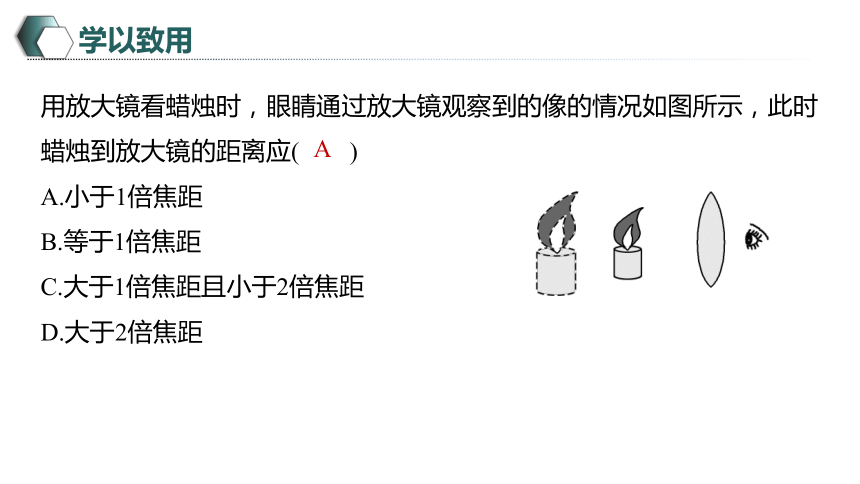

用放大镜看蜡烛时，眼睛通过放大镜观察到的像的情况如图所示，此时蜡烛到放大镜的距离应(　　)
A.小于1倍焦距
B.等于1倍焦距
C.大于1倍焦距且小于2倍焦距
D.大于2倍焦距
A

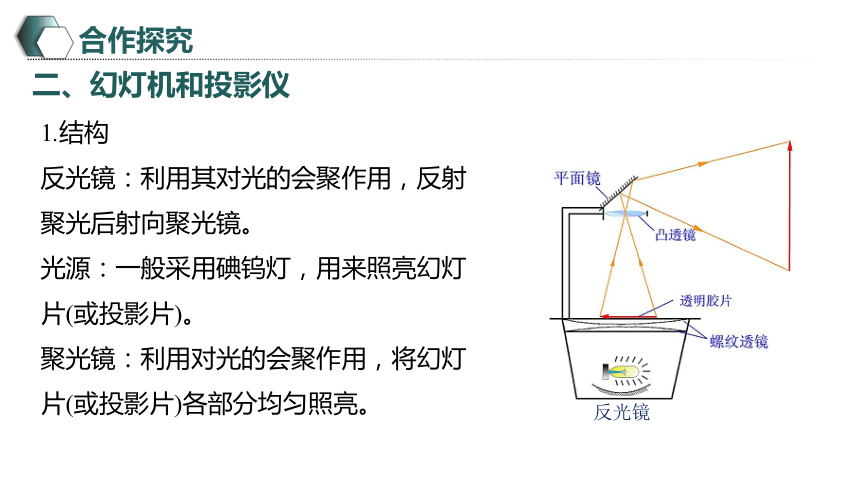

二、幻灯机和投影仪
1.结构
反光镜：利用其对光的会聚作用，反射聚光后射向聚光镜。
光源：一般采用碘钨灯，用来照亮幻灯片(或投影片)。
聚光镜：利用对光的会聚作用，将幻灯片(或投影片)各部分均匀照亮。
反光镜

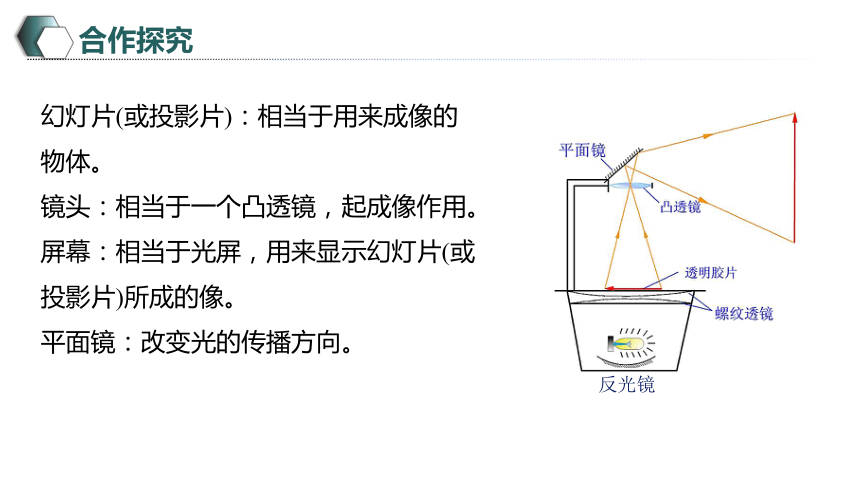

幻灯片(或投影片)：相当于用来成像的物体。
镜头：相当于一个凸透镜，起成像作用。
屏幕：相当于光屏，用来显示幻灯片(或投影片)所成的像。
平面镜：改变光的传播方向。
反光镜
2.成像特点：是利用凸透镜成倒立、放大的实像原理来工作的。物距大于1倍焦距、小于2倍焦距(f2f)。
3.调节方法：若使像变大，要减小物距，同时增大像距，即减小镜头到幻灯片(或投影片)的距离，同时让幻灯片(或投影仪)远离屏幕；反之，要使像变小，应使物距　　　，像距　　　，故应将镜头远离幻灯片(或投影片)，同时将幻灯片(或投影片)靠近屏幕。
变大
变小
放映幻灯片时，为了使屏幕上的图像更大一些，应采取的措施是(　　)
A.幻灯机向后移，再将镜头移近幻灯片
B.幻灯机向前移，再将镜头远离幻灯片
C.幻灯机向前移，再将镜头移近幻灯片
D.幻灯机向后移，再将镜头远离幻灯片
A
三、照相机
照相机的镜头是由多个镜片组成的，它相当于一个凸透镜。
照相机的工作原理如图所示。物到镜头的距离为物距，镜头到底片的距离为像距。物距大于镜头焦距的2倍，底片上成　　　　　　的实像。若要使底片上的像大一些，应当　　　物距、　　　像距，即照相机应离被拍摄的物体近一些，同时将镜头往外拉，使镜头到底片的距离远一些。
倒立、缩小
减小
增大
光圈
四、显微镜
(1)如图所示，显微镜物镜的焦距很短，物镜相当于投影仪的镜头，微小的物体放在物镜的1倍焦距与2倍焦距之间，通过物镜在目镜的焦点附近(1倍焦距以内)成一个__________的　　像。
倒立、放大
实
(2)目镜的焦距很长，目镜的作用相当于　　　　，将位于1倍焦距以内的实像再次放大，生成一个正立(相对于物镜所成的像)、放大的　　像。
(3)用显微镜观察到的是一个倒立(相对于物体)、放大的虚像。
(4)显微镜的放大倍数等于物镜放大倍数与目镜放大倍数的乘积。
放大镜
虚
五、望远镜
1.望远镜按工作原理来分，可分为折射式望远镜(图甲)和反射式望远镜(图乙)等。
2.工作原理
(1)如图所示，用望远镜所观察的物体到物镜的距离远大于物镜的2倍焦距，因此被观察的物体可以在物镜略大于1倍焦距处成一　　　　　　　的实像。而这个实像落在目镜的1倍焦距以内，经过目镜后成　　　　　　的虚像。望远镜所成的像比原物体小，但能使远处的物体成像在眼前。
个倒立、缩小
正立、放大
远处物体射来的光
物镜：相当于照相机的镜头，成倒立、缩小的实像
目镜：相当于放大镜，
成正立、放大的虚像。
物镜
目镜
F目
F物
F目
F物
望远镜的原理
(2)望远镜的物镜越大，进入镜中的光就越多，所成的像就越明亮清晰。
(3)被观察的物体通过望远镜，第一次成倒立、缩小的实像(“倒立”是相对于物体而言)，第二次成正立、放大的虚像(“正立”是相对第一次所成的像而言)，所以人眼通过望远镜看到的是物体倒立的像。
1.(2024·枣庄市中区期末)望远镜里装有一组目镜，目镜的成像原理及其作用类似于(　　)
A.一个放大镜 B.照相机镜头
C.投影仪镜头 D.一个平面镜
A
2.(2024·临沂模拟)2024春节山东乡村文化旅游节“俺村俺家年味浓”随手拍摄影和短视频大赛由山东省文学艺术界联合会主办。关于摄影，下列说法正确的是(　　)
A.照相机的镜头对光有发散作用
B.照相机成像原理与小孔成像相同
C.景物通过照相机镜头成虚像
D.景物离照相机镜头越近成像越大
D
3.小乐用放大镜看指纹时，觉得指纹的像太小，为使指纹的像大一些，正确的做法是(　　)
A.眼睛和手指不动，让放大镜离手指稍近些
B.眼睛和手指不动，让放大镜离手指稍远些
C.放大镜和手指不动，让眼睛离放大镜稍近些
D.放大镜和手指不动，让眼睛离放大镜稍远些
B
　屏幕上的像的大小不取决于屏幕的大小，而是取决于物距和像距，要使像更大一些，要减小物距，增大像距，所以增大屏幕到幻灯机的距离，同时减小幻灯片与镜头的距离。
照相机的镜头是凸透镜，对光有会聚的作用，成像的原理是光的折射；而小孔成像的原理是光的直线传播，所以两者成像原理不同，故A、B错误；
照相机的镜头相当于一个凸透镜，是利用了“物距大于两倍焦距时，成倒立、缩小的实像”的原理制成的，照相机通过镜头成倒立、缩小的实像，故C错误；
由凸透镜成实像规律“物近像远像变大”可知，景物离照相机镜头越近成像越大，故D正确。
放大镜是根据凸透镜成正立放大虚像(物距小于一倍焦距)的原理制成的。其成像规律是物体离凸透镜越远(接近于焦距，但要小于一倍焦距)像越大，要使指纹的像大一些，应让放大镜远离手指，故选B。
