第三章　光的世界
探究：光的反射定律
第一节
第2课时　光的反射
1
通过实验了解光的反射定律，会应用光的反射定律解决简单问题。
2
会应用光的反射定律作图。
3
能熟练应用光的反射定律解释镜面反射和漫反射现象。
引入新课
我们为什么能看到太阳、电灯这些光源？
因为这些光源发出的光，射入我们的眼睛。
我们为什么能看到本身不发光的物体？

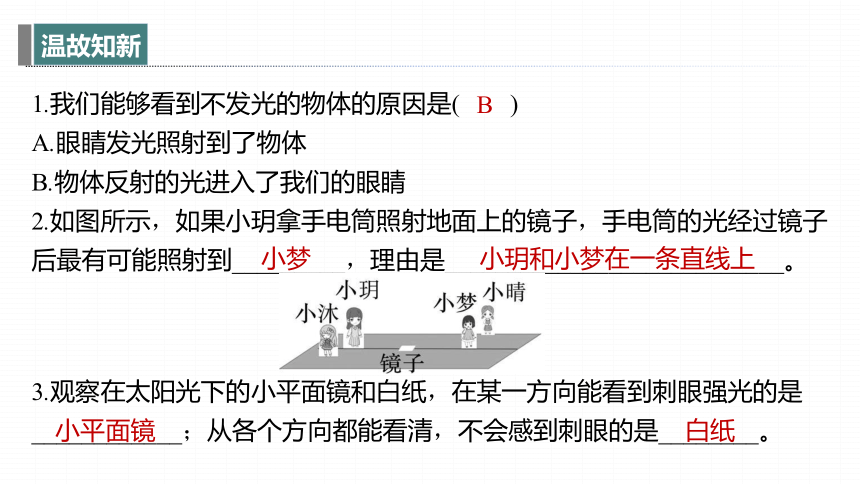

1.我们能够看到不发光的物体的原因是(　　)
A.眼睛发光照射到了物体
B.物体反射的光进入了我们的眼睛
2.如图所示，如果小玥拿手电筒照射地面上的镜子，手电筒的光经过镜子后最有可能照射到_________，理由是___________________________。
3.观察在太阳光下的小平面镜和白纸，在某一方向能看到刺眼强光的是____________；从各个方向都能看清，不会感到刺眼的是________。
小梦
小玥和小梦在一条直线上
小平面镜
白纸
B

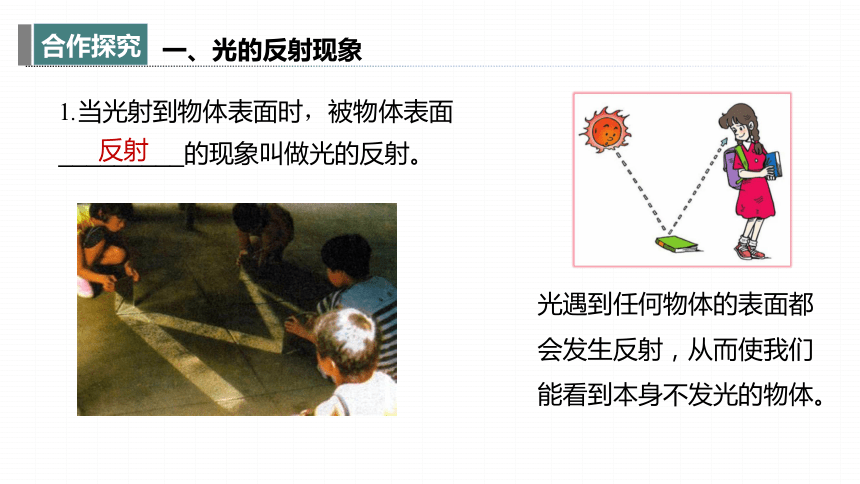

1.当光射到物体表面时，被物体表面_________的现象叫做光的反射。
光遇到任何物体的表面都会发生反射，从而使我们能看到本身不发光的物体。
一、光的反射现象
反射
法线 N
入射角
β
反射角
α
入射光线
反射光线
反射面
O
入射点：入射光线与镜面的交点O

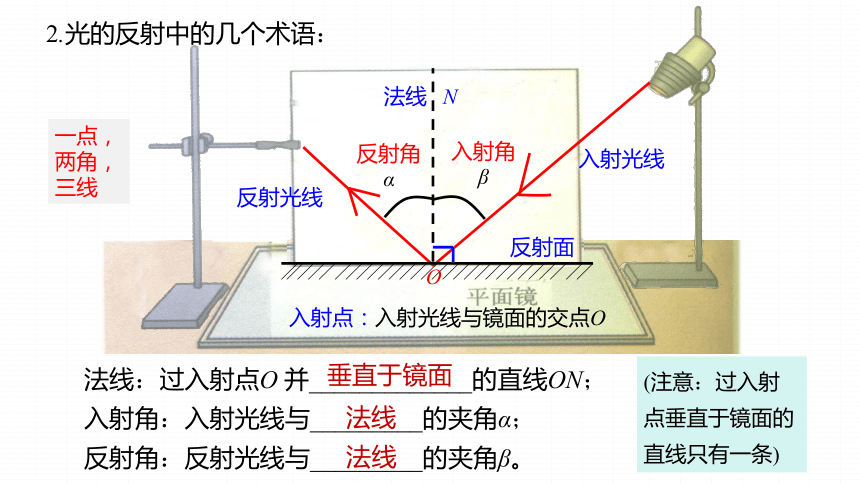

2.光的反射中的几个术语：
(注意：过入射点垂直于镜面的直线只有一条)
法线：过入射点O 并_____________的直线ON；
入射角：入射光线与_________的夹角α；
反射角：反射光线与_________的夹角β。
垂直于镜面
法线
法线
一点，两角，三线
【学以致用】
(2024·深圳)巴黎奥运会即将开幕，达达同学去巴黎旅游发现奥运五环被挡住看不见是因为光沿_________传播，埃菲尔铁塔无灯的栏杆被人看见是因为栏杆_________的光进入达达同学的眼睛。
直线
反射
提出问题：光在反射时遵循什么规律？
猜想：
(1)反射光线和入射光线在法线两侧？
(2)反射光线和入射光线在同一平面内？
(3)反射角的大小与入射角的大小相等？
实验：探究光的反射定律
1.实验器材：激光笔、平面镜、可折叠光屏、量角器、直尺和铁架台。
2.实验设计：让激光笔射出的光沿可折叠光屏投射到平面镜上，利用光屏确定反射光线、入射光线和法线三者的位置关系。
实验装置
3.实验过程：
(1)将硬纸板与平面镜垂直放置，光屏的中心与平面镜的中心对应，让一条入射光线沿光屏的一侧射向平面镜，你会发现_________条反射光线。
一
(2)将激光笔射出的光沿光屏投射到平面镜上，你能观察到反射光线与入射光线在法线的_________。
(3)将显示有反射光线的半个光屏向后折转一定角度，观察到光屏上没有反射光线，由此我们得出结论为反射光线、入射光线与法线在______________。
两侧
同一平面内
(4)在光屏上用笔描出入射光线与反射光线，用量角器测出入射角、反射角的大小并填入下表中，分析数据你会发现反射角_________入射角。
实验序号 入射角α 反射角β
①
②
③
④
等于
(5)让入射光线沿BO方向射向镜面，你能看到反射光线沿OA方向射出，这说明光反射时，光路是_________的。
可逆
4.思考与讨论
(1)通过上述得出光的反射定律：光反射时，
_________________________在同一平面内；
反射光线和入射光线分别位于法线两侧；反射角等于入射角。
(2)思考：如何才能让激光笔发出的光呈现在光屏上 __________________ _______________
反射光线、入射光线与法线
将激光笔紧贴着光
屏进行照射。
光线垂直入射时，情况又会怎样？
反射角
入射角
=
=
0°
当光线垂直入射时，它将被垂直反射出去。
垂直入射
【学以致用】
1.(2024·福建)探究光的反射定律，实验装置如图甲。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于表中。
序号 入射光线相对 法线的位置 反射光线相对 法线的位置 入射 角i 反射
角r
1 左 右 30° 30°
2 左 右 45° 45°
3 左 右 60° 60°
4 右 左 60° 60°
(1)分析表中数据得出结论：
①反射光线、入射光线分别位于法线_________；
②反射角_________入射角。
(2)光热电站利用追日镜将太阳光反射到吸热塔用于发电。如图乙为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿_________时针方向旋转，使反射光线射向吸热塔。
两侧
等于
逆
2.(2023·吉林)请在图中画出反射光线，并标出反射角大小。
60°
反射效果为什么不同？
二、镜面反射与漫反射
阅读教材第64页，完成以下内容：
1.一束平行光射到光滑的物体表面，如平面镜的镜面或平静的水面，其反射光仍然是平行的，这种反射叫做___________。
镜面反射
2.大部分常见物体的表面都比较粗糙，平行光经粗糙的物体表面反射后，反射光不再平行，而是射向各个方向，这种反射叫做_________。
漫反射
应用:自行车尾灯
思考：
1.漫反射遵守光的反射定律吗
答案　遵守。
2.生活中还有哪些漫反射的现象 举出一些实例。
答案　教室里的黑板用毛玻璃，电影银幕用粗布，都是为了使各个方向的人都能看到反射光。
镜面反射和漫反射的异同
镜面反射 漫反射
相同点 都遵守光的反射定律 不 同 点 反射面不同 平整光滑 粗糙不平
反射光方向不同 有反射光束，其他方位则没有 各个方向都有反射光，没有光线集中的反射方向
人的感觉不同 迎着反射光看很刺眼，常说反光；其他方位看不见，或不明显 各个方向都能看清
实例 黑板反光 平静的水面 各个方向都能看清黑板上的字 ,电影屏幕用布而不用玻璃
【学以致用】
(2024·齐齐哈尔)夏日的午后，阳光明媚。同学们在校园内的浓密树荫下乘凉时，看到地面上的圆形光斑如图所示，这是由光的_____________形成的；同学们从不同方向都能看到宣传板上的安全警示信息，这是因为光在宣传板上发生了_________(选填“镜面”或“漫”)反射。
直线传播
漫
1.(2024·武汉)如图所示，为了探究光反射时的规律，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板ENF是用两块纸板连接起来的，纸板NOF可以向前或向后折。下列说法正确的是(　　)
A.纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在
同一平面内
B.入射光线靠近ON时，反射光线远离ON
C.使一束光贴着纸板沿NO方向射到O点，这时没有反射光射出
D.使用此实验装置不能探究光在反射时光路是否可逆
A
解析　在研究光的反射定律实验中，当把纸板NOF向前折或向后折时看不到反射光线，当把两纸板折到同一平面上时，可以看到反射光线，说明反射光线、入射光线、法线在同一平面内，故A正确；若把入射光线靠近ON，则入射角减小，根据反射角等于入射角可知，反射角也会减小，所以反射光线也会靠近ON，故B错误；若使光束沿NO方向射向平面镜，反射光线、入射光线、法线三线合一，反射光线与法线的夹角为0°，故C错误；若要研究反射时光路是否可逆，应让光线逆着原来的反射光的方向射到镜面，会发现反射光线逆着原来入射光的方向射出，故D错误。
2.下列关于“影”的形成，属于光的反射现象的是(　　)
A.在阳光照射下，大树底下出现的“阴影”
B.皮影戏中的“手影”
C.立竿见“影”
D.岸边树木在河水中的“倒影”
D
解析　在阳光照射下，大树底下出现的“阴影”、皮影戏中的“手影”、立竿见“影”都属于光的直线传播；岸边树木在河水中的“倒影”属于光的反射现象。
3.(2024·湖北模拟)如图所示，太阳光与水平面成40°，某同学利用一块平面镜使此时的太阳光竖直射入井中。此过程中的反射角大小为(　　)
A.40° B.50°
C.65° D.70°
C
解析　如图所示，由于反射光线竖直射入井内，过入射点O竖直向下做出反射光线OB；然后作∠AOB的角平分线即为法线(ON)。由图知：反射光线和入射光线的夹角∠AOB=40°＋90°=130°；则入射角∠AON=∠AOB =×130°=65°，反射角等于入射角为65°。故选C。
4.(2023·天津河东区期末)黑板有时会发生“反光”现象，使坐在教室前排某一侧的同学看不清黑板上面的字，发生“反光”现象的原因是(　　)
A.黑板太粗糙
B.黑板发生了漫反射
C.黑板发生了镜面反射
D.黑板对光不反射
C
5.(2024·赤峰红山区模拟)奶奶喜欢养花，为了使喜阳的花能茁壮成长，小明帮助奶奶在阳台上安装一块平面镜，让室外太阳光照射到盆中花上。请画出平面镜和光路图，使得太阳光照射到A点时，经过反射可以照射到B点。
解析　连接AB，此线即为反射光线，然后作出入射光线和反射光线夹角的角平分线，即为法线；过点A再作一条线段与法线垂直，该线段的位置即为镜子的位置。如图所示：
光遇到物体表面时，被物体表面反射回去，这种现象叫作光的反射。
光反射时，反射光线、入射光线和法线在同一平面内；
反射光线、入射光线分居在法线的两侧；
反射角等于入射角。
镜面反射
和漫反射
一束平行光照射到镜面上后，会被平行地反射。这种反射叫作镜面反射。
凹凸不平的表面会把平行的入射光线杂乱无章地反射。这种反射叫作漫反射。
光的反射
定律内容
光的反射
漫反射：
镜面反射：
