资源简介

(共18张PPT)
第三章　光的世界
探究：平面镜成像的特点
第二节
第2课时　平面镜的应用、利用平面镜成像的特点作图
1
会应用平面镜成像的特点解决简单问题。
2
了解平面镜在日常生活中的应用。
3
会利用平面镜成像的特点作图。

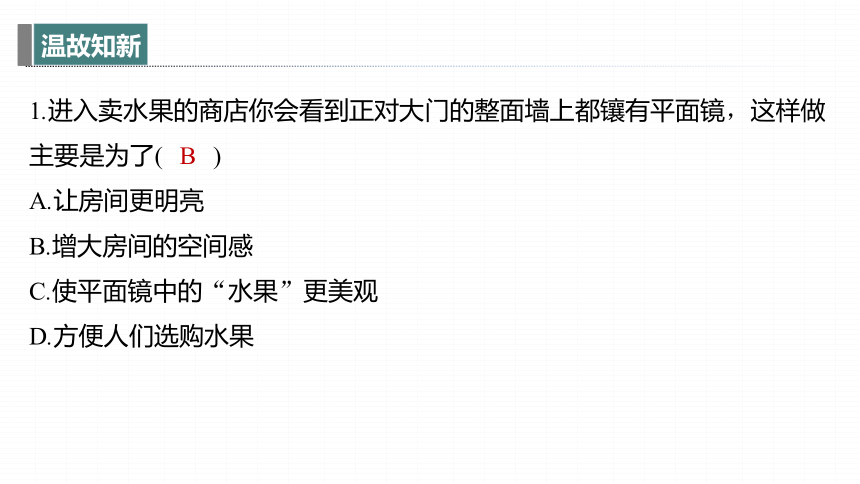

1.进入卖水果的商店你会看到正对大门的整面墙上都镶有平面镜，这样做主要是为了(　　)
A.让房间更明亮
B.增大房间的空间感
C.使平面镜中的“水果”更美观
D.方便人们选购水果
B

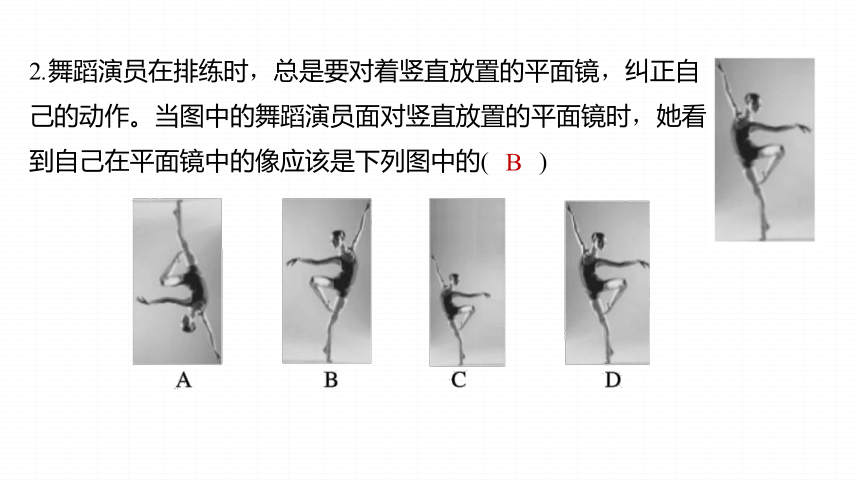

2.舞蹈演员在排练时，总是要对着竖直放置的平面镜，纠正自己的动作。当图中的舞蹈演员面对竖直放置的平面镜时，她看到自己在平面镜中的像应该是下列图中的(　　)
B
一、平面镜的应用
阅读教材第69~70页，完成以下内容。
1.现代生活中各式各样的镜子也普遍利用了平面镜成像的特点。如牙医用___________检查牙齿；房间用平面镜使空间看起来更宽敞。
2.平面镜有时也会影响人们的生活，如高楼外墙采用玻璃装潢，其镜面反射可能造成“__________”。
平面镜
光污染
3.凸面镜和凹面镜，它们统称为曲面镜。曲面镜是利用光的____________成像的，凸面镜对光有_________作用，凹面镜对光有会聚作用。交叉路口、急转弯的弯道处常装有___________，可帮助司机和行人扩大视野。太阳能发电利用了___________对光的会聚作用。
反射定律
发散
凸面镜
凹面镜
【学以致用】

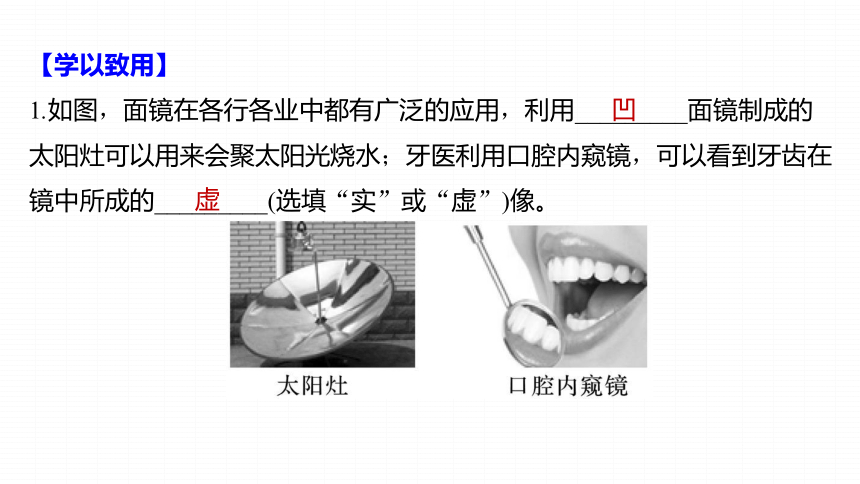

1.如图，面镜在各行各业中都有广泛的应用，利用_________面镜制成的太阳灶可以用来会聚太阳光烧水；牙医利用口腔内窥镜，可以看到牙齿在镜中所成的_________(选填“实”或“虚”)像。
凹　
虚

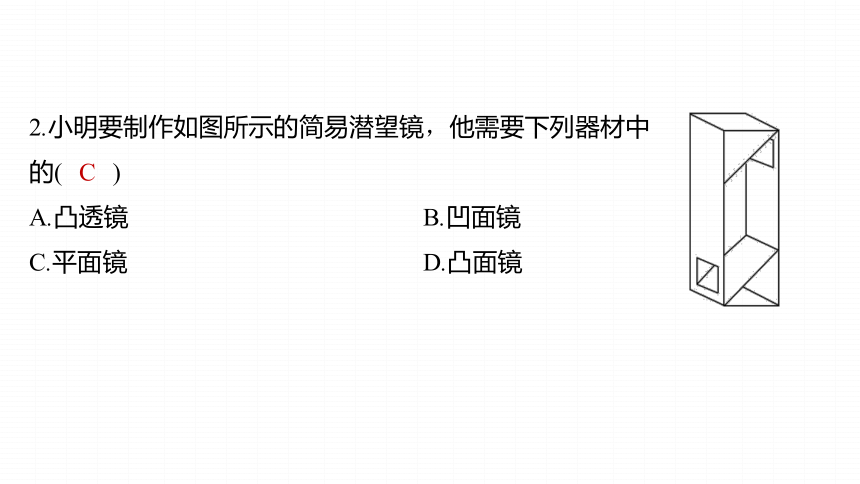

2.小明要制作如图所示的简易潜望镜，他需要下列器材中
的(　　)
A.凸透镜 B.凹面镜
C.平面镜 D.凸面镜
C
二、利用平面镜成像的特点作图
1.作图时要把握以下平面镜成像特点：
①像与物大小相等。
②物、像到平面镜的距离相等。
③物和像的连线与平面镜垂直。
④平面镜所成的像是虚像。
2.作图时注意以下几点：
①像点是反射光线反向延长线的交点，即反射光线的反向延长线必经过像点。
②任何情况下光的反射都遵循光的反射规律。
③物、像的连线要用虚线，且与平面镜的夹角标垂直符号。
④反射光线的反向延长线要用虚线。
⑤画整个物体的像时要用虚线。
【学以致用】
1.(2024·苏州)在图中画出物体AB在平面镜中的像。
A′
B′
解析　作A点关于镜面的对称点A'(作对称点留下的作图痕迹是对应点的虚线连线和垂直符号)；作B点关于镜面的对称点B'；用虚线连接A'和B'，并标上对应的箭头。如图所示。
2.(2024·绥化)请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。
S′
1.如图所示，有些电工仪表的刻度盘上有一个弧形缺口，缺口下面有一面镜子，它的作用是(　　)
A.读数时使眼睛处于正确位置
B.增加刻度盘的亮度
C.检验仪表是否水平
D.便于观察仪表的内部结构
解析　当眼睛、物、像在一条直线上时，视线肯定与镜面垂直，符合读数要求，故镜子的作用是读数时使眼睛处于正确位置。
A
2.白天在室内照镜子(窗户朝东开)，为了能清晰看到自己的面容，镜子的反射面应(　　)
A.朝东 B.朝西
C.朝北 D.朝南
解析　能清晰地看见自己面容的像，此时光线正好照射到人的脸上，然后入射到镜面上，也就是脸朝东，镜子的反射面朝西。
B
3.(2024·枣庄)凤鸣湖公园湖光山色，水面如镜，一只蜻蜓平行于湖面飞行，距湖面1 m，蜻蜓在水中所成的像与蜻蜓的大小_________(选填“相等”或“不相等”)，蜻蜓的像到蜻蜓相距_________ m，以蜻蜓的像为参照物，蜻蜓是_________。
相等
2
静止
4.(2023·昭通镇雄县期末)画出物体AO在平面镜中所成的像。
A′
O′
解析　作A点关于镜面的对称点A'(作对称点留下的作图痕迹是对应点的虚线连线和垂直符号)；作O点关于镜面的对称点O'；用虚线连接A'和O'，并标上对应的箭头。如图所示：
