(共24张PPT)
第三章　光的世界
光的折射
第三节

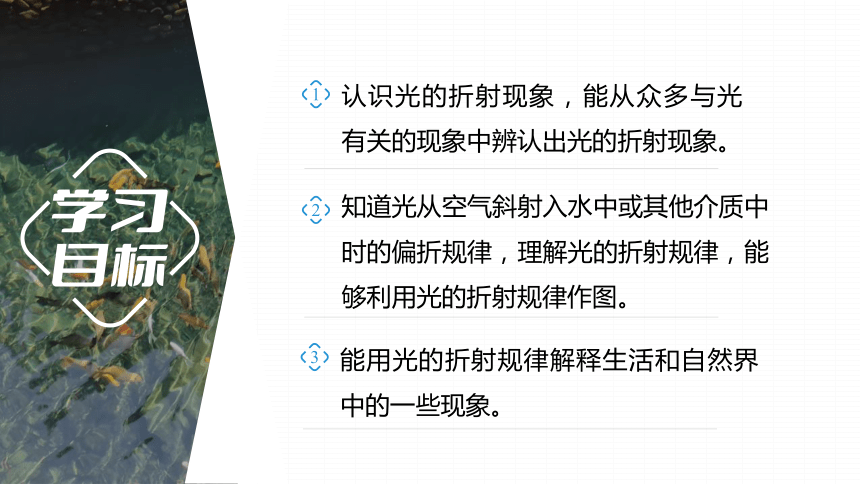

1
认识光的折射现象，能从众多与光有关的现象中辨认出光的折射现象。
2
知道光从空气斜射入水中或其他介质中时的偏折规律，理解光的折射规律，能够利用光的折射规律作图。
3
能用光的折射规律解释生活和自然界中的一些现象。
引入新课
我们生活中经常看到这样的光现象
雨后彩虹
为什么潭清疑水浅？
水中的人身首异处
大家想想这是什么光现象？生活中类似的现象还有哪些

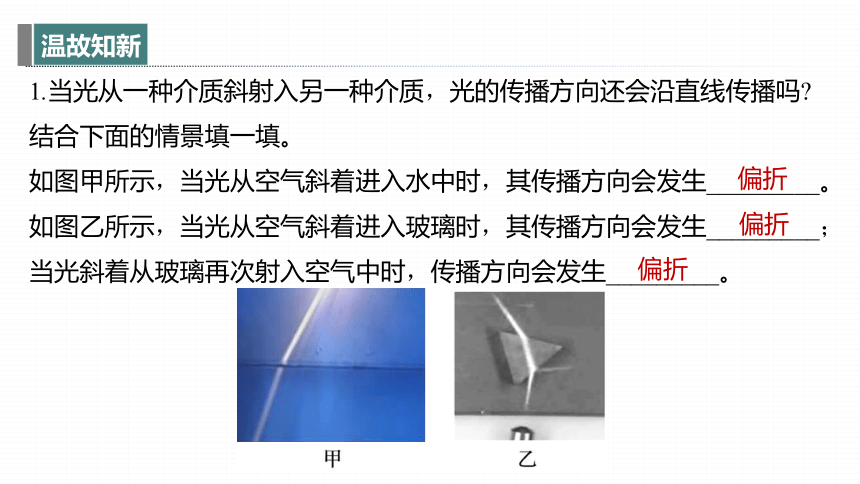

1.当光从一种介质斜射入另一种介质，光的传播方向还会沿直线传播吗 结合下面的情景填一填。
如图甲所示，当光从空气斜着进入水中时，其传播方向会发生_________。如图乙所示，当光从空气斜着进入玻璃时，其传播方向会发生_________；当光斜着从玻璃再次射入空气中时，传播方向会发生_________。
偏折
偏折
偏折

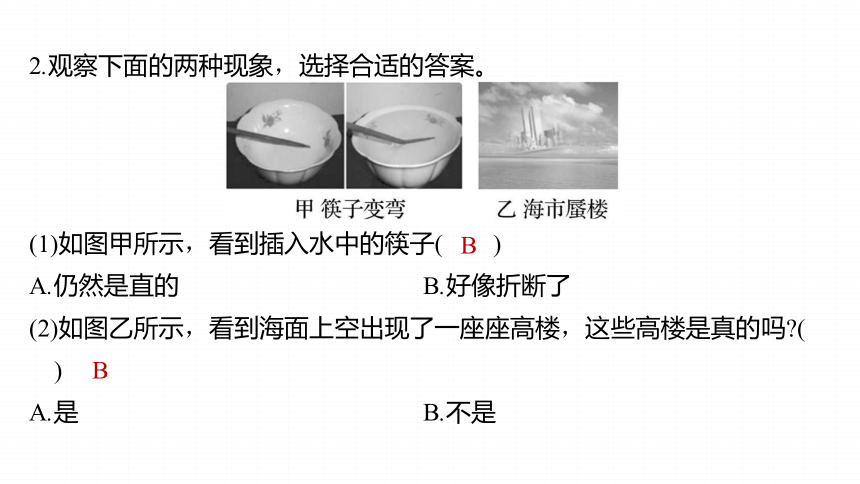

2.观察下面的两种现象，选择合适的答案。
(1)如图甲所示，看到插入水中的筷子(　　)
A.仍然是直的 B.好像折断了
(2)如图乙所示，看到海面上空出现了一座座高楼，这些高楼是真的吗 (　　)
A.是 B.不是
B
B

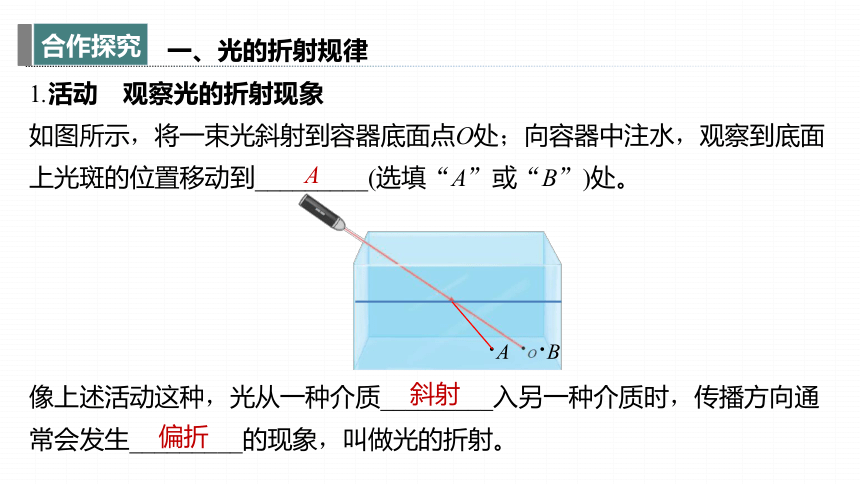

1.活动　观察光的折射现象
如图所示，将一束光斜射到容器底面点O处；向容器中注水，观察到底面上光斑的位置移动到_________(选填“A”或“B”)处。
像上述活动这种，光从一种介质_________入另一种介质时，传播方向通常会发生_________的现象，叫做光的折射。
A
斜射
偏折
·B
·A
一、光的折射规律

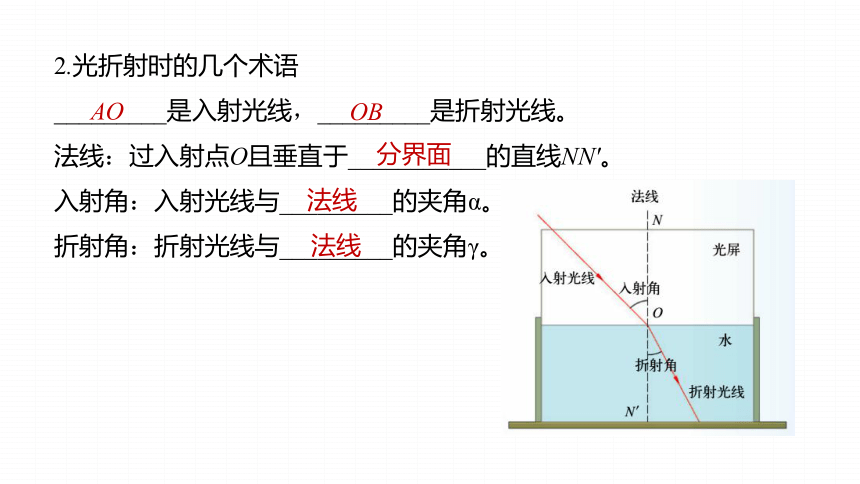

2.光折射时的几个术语
_________是入射光线，_________是折射光线。
法线：过入射点O且垂直于___________的直线NN'。
入射角：入射光线与_________的夹角α。
折射角：折射光线与_________的夹角γ。
AO
OB
分界面
法线
法线

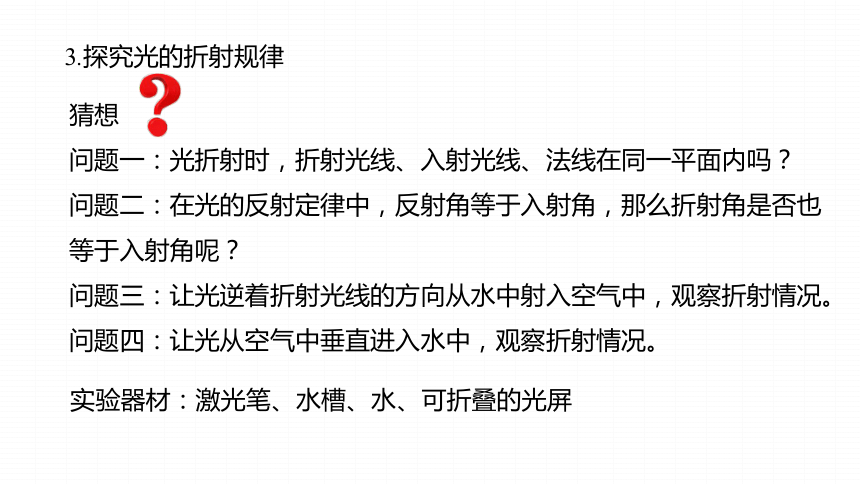

3.探究光的折射规律
实验器材：激光笔、水槽、水、可折叠的光屏
猜想
问题一：光折射时，折射光线、入射光线、法线在同一平面内吗？
问题二：在光的反射定律中，反射角等于入射角，那么折射角是否也等于入射角呢？
问题三：让光逆着折射光线的方向从水中射入空气中，观察折射情况。
问题四：让光从空气中垂直进入水中，观察折射情况。

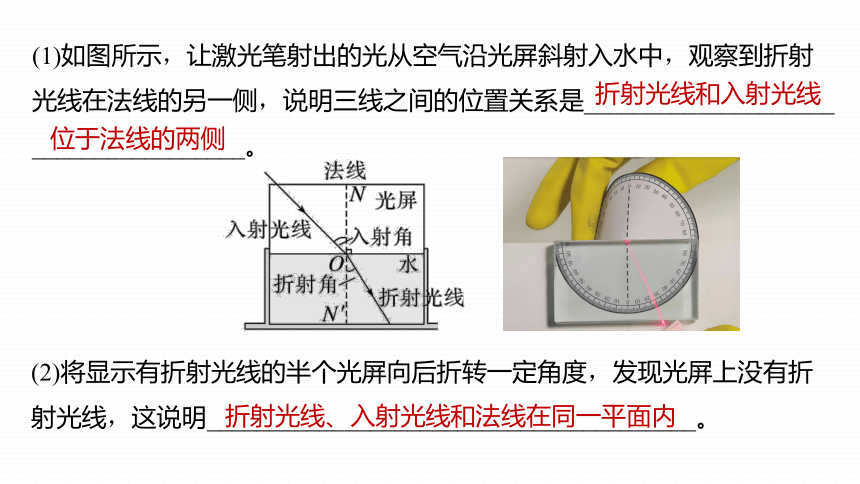

(1)如图所示，让激光笔射出的光从空气沿光屏斜射入水中，观察到折射光线在法线的另一侧，说明三线之间的位置关系是____________________ _________________。
折射光线和入射光线
位于法线的两侧
(2)将显示有折射光线的半个光屏向后折转一定角度，发现光屏上没有折射光线，这说明_______________________________________。
折射光线、入射光线和法线在同一平面内
(3)比较折射角与入射角的大小，发现当光从空气斜射入水中或其他介质中时，折射角_________入射角，然后将入射光不断靠近法线，入射角减小，折射光线_________(选填“远离”或“靠近”)法线，折射角随之_________，说明折射角随入射角的增大而_________，随入射角的减小而_________。让光从水或玻璃等透明物质斜射入空气时，发现折射光线_________(选填“远离”或
“靠近”)法线，说明折射角
_________入射角。让激光
光带从空气中垂直射入水中，
传播方向___________。
小于
靠近
减小
增大
减小
远离
大于
不改变
探究光折射时的规律——实验视频
【学以致用】
关于光的折射，下列说法错误的是(　　)
A.光从一种介质进入另一种介质时，传播方向一定发生改变
B.光从水中斜射入空气中时，折射角大于入射角
C.光从空气中斜射入水中，当入射角增大时，折射角也随着增大，但总小
于入射角
D.和光的反射现象一样，折射光路也是可逆的
A
解析　光从一种介质斜射入另一种介质时，传播方向会改变，但垂直射入时，传播方向不变；光从空气中斜射入水中，折射光线向法线偏折，因而折射角小于入射角，折射角随着入射角增大而增大；由于在光的折射中光路是可逆的，光从水中斜射入空气中时，折射角大于入射角。
1.生活中有很多光的折射现象。由于光的_________，人们看见水中的鱼，其实看见的是鱼的_________像，鱼的实际位置在像的__________。
折射
虚
下方
二、生活中的折射现象
实深
视深
2.光的折射还会产生一些有趣的现象，如“海市蜃楼”的形成便与光的_________有关。
折射
思考：请解释教材第75页“迷你实验室”的原因。
答案　杯中没有水时，因为光的直线传播，杯壁挡住了硬币反射向人眼的光线，所以看不见硬币。当慢慢往杯中倒水时，由于硬币反射的光在水面发生折射，人眼逆着折射光线看到一个比原来硬币升高了的虚像，如图所示。
【学以致用】
(2024·天津)清澈见底的池水看起来比实际的浅，为了安全不要贸然下水。池水变“浅”的原因是(　　)
A.光的折射 B.平面镜成像
C.光的反射 D.光的直线传播
解析　看到池底变“浅”，是光从水中斜射入空气中发生折射引起的。
A
1.(2024·安徽改编)下列现象中由于光的折射形成的是(　　)
D
2.光线从空气斜射到一块玻璃表面时，下图中可以较全面、正确地反映光传播路径的是(　　)
C
解析　玻璃板既可以反射光线，又可以透过光线。在反射现象中，反射角等于入射角，在折射现象中，光从空气斜射入其他介质时折射角小于入射角。
3.早晨阳光射到地球上，看到太阳在远方的地平线上，阳光在这时　_________(选填“是”或“不是”)沿直线传播的，因此，看到的太阳所在位置_________(选填“高于”或“低于”)太阳的实际位置，这种现象是由于阳光通过了大气层时发生了_________而出现的。
解析　地球周围的大气是不均匀的，离地面越高，空气越稀薄，从大气层外射到地面的光线因折射就会向地面发生弯曲，故看到的太阳所在位置高于太阳的实际位置。
不是
高于
折射
4.某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：
分析表格中的数据，你肯定能得出一些规律。请写出一条：　　　　　__________________________________________________________________________________________________。
空气中的入射角i 0° 30° 45° 60°
水中的折射角r 0° 22° 32° 40°
玻璃中的折射角β 0° 17° 24° 30°
入射角增大，折射角也随着增大(或入射角为0°，折射角也为0°；光从空气斜射入不同介质中的折射角不同)
解析　分析表中第一行和第二行或第一行和第三行的数据，可得出结论：入射角增大，折射角也随着增大。分析表中第一列数据，可得出结论：入射角为0°，折射角也为0°。分析表中第二列、第三列或第四列数据，可得出结论：光从空气斜射入不同介质中的折射角不同。
5.(2024·新疆)请根据图中的折射光线，画出空气中的入射光线的大致位置。
