第四章 神奇的透镜
凸透镜和凹透镜
第1节
01
知道凸透镜和凹透镜的形状特点,会进行区分。
02
知道凸透镜和凹透镜对光线的不同作用。
03
会画凸透镜、凹透镜的特殊光线。

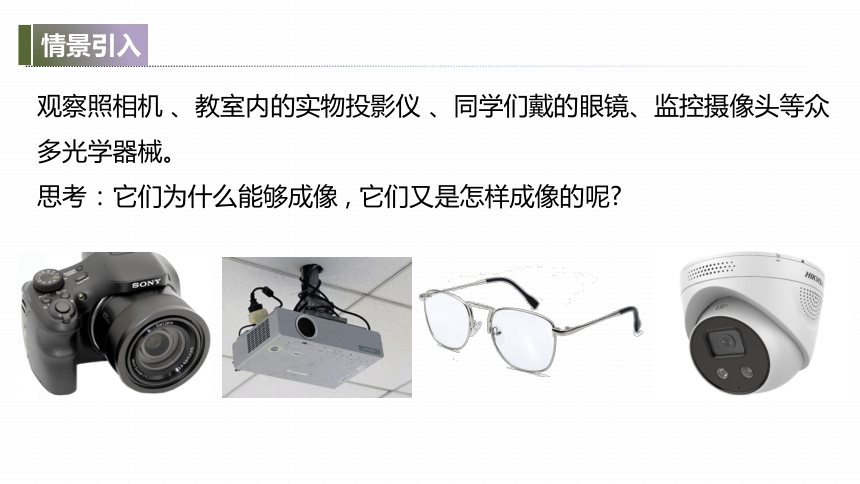

观察照相机 、教室内的实物投影仪 、同学们戴的眼镜、监控摄像头等众多光学器械。
思考：它们为什么能够成像 , 它们又是怎样成像的呢

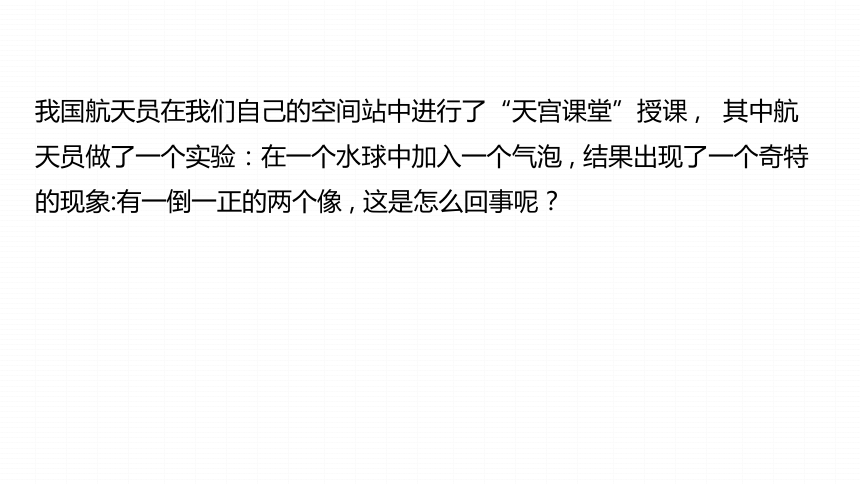

我国航天员在我们自己的空间站中进行了“天宫课堂”授课 , 其中航天员做了一个实验：在一个水球中加入一个气泡 , 结果出现了一个奇特的现象:有一倒一正的两个像 , 这是怎么回事呢？

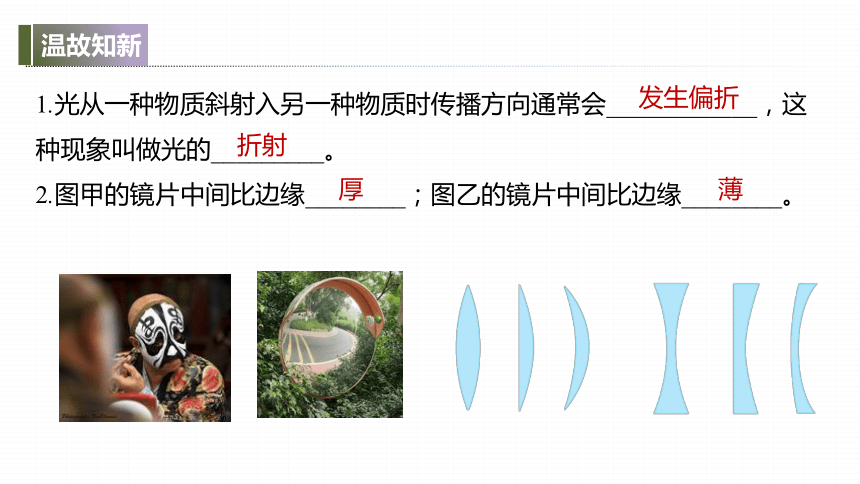

1.光从一种物质斜射入另一种物质时传播方向通常会____________，这种现象叫做光的_________。
2.图甲的镜片中间比边缘________；图乙的镜片中间比边缘________。
发生偏折
折射
厚
薄

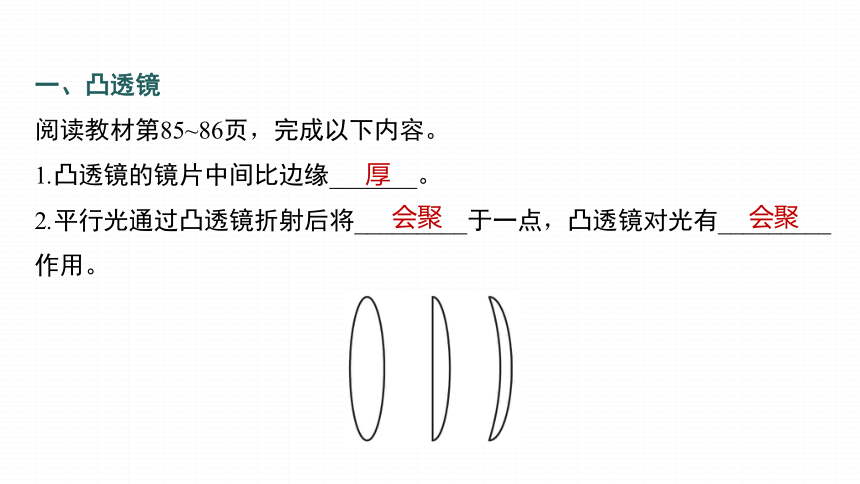

一、凸透镜
阅读教材第85~86页，完成以下内容。
1.凸透镜的镜片中间比边缘_______。
2.平行光通过凸透镜折射后将_________于一点，凸透镜对光有_________作用。
厚
会聚
会聚

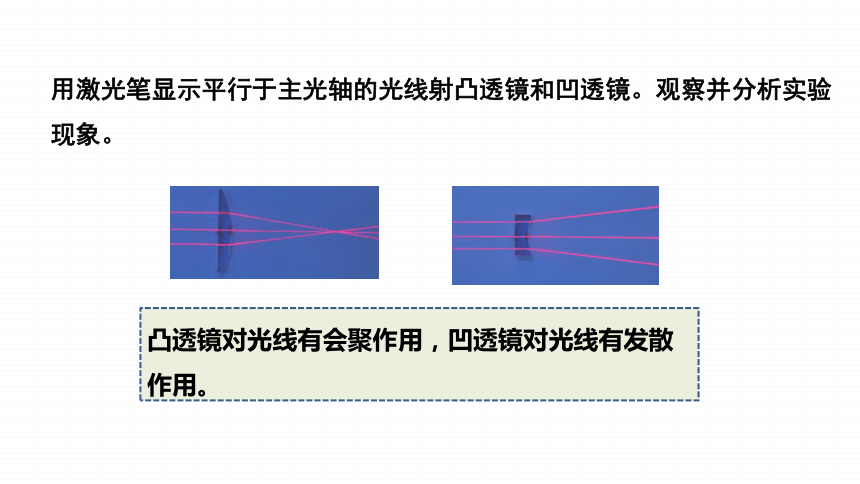

用激光笔显示平行于主光轴的光线射凸透镜和凹透镜。观察并分析实验现象。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用。

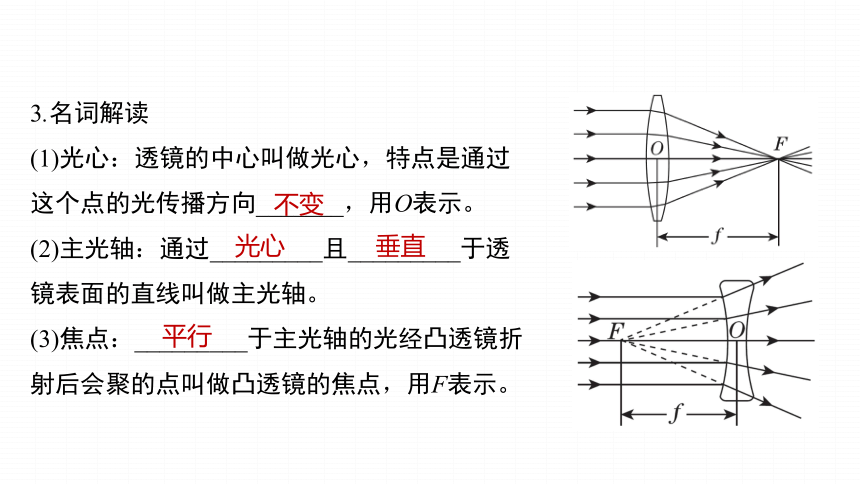

3.名词解读
(1)光心：透镜的中心叫做光心，特点是通过这个点的光传播方向_______，用O表示。
(2)主光轴：通过_________且_________于透镜表面的直线叫做主光轴。
(3)焦点：_________于主光轴的光经凸透镜折射后会聚的点叫做凸透镜的焦点，用F表示。
不变
光心
垂直
平行

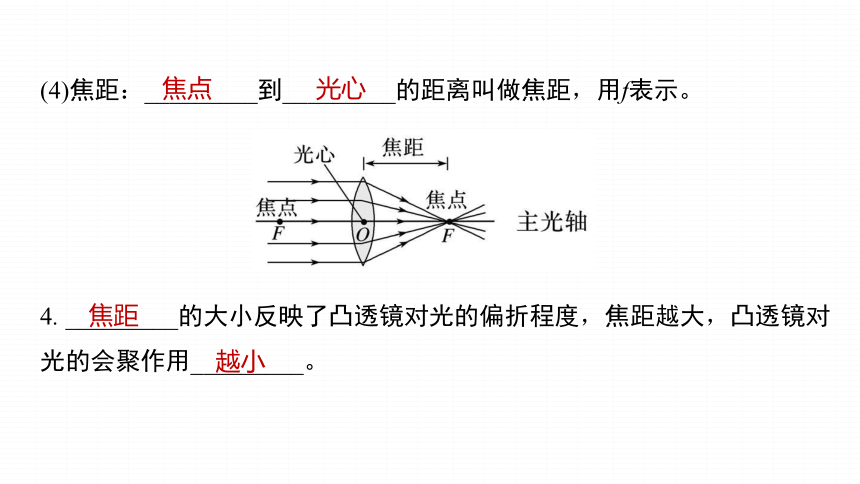

(4)焦距：_________到_________的距离叫做焦距，用f表示。
4. _________的大小反映了凸透镜对光的偏折程度，焦距越大，凸透镜对光的会聚作用_________。
焦点
光心
焦距
越小
思考：你能借助所学内容设置简单的步骤测量未知凸透镜的焦距吗
答案　让未知凸透镜正对太阳光(太阳光可以近似看作平行光)，拿光屏在透镜的另一侧前后移动，直至光屏上得到一个最小、最亮的光斑，则光斑到凸透镜的光心的距离就是焦距。
1.关于凸透镜对光线的作用，以下说法正确的是(　　)
A.平行射向凸透镜的一束光，经折射一定交于凸透镜的焦点上
B.经过凸透镜会聚的光线一定交于一点
C.凸透镜只能使平行于主光轴的光线会聚
D.过凸透镜光心的光，一定不改变传播方向
D
2.如图所示，让凸透镜正对着太阳光，用光屏在它的另一侧来回移动，在光屏上能得到一个最小、最亮的光斑，这个光斑所在的位置就是凸透镜的_________，该凸透镜的焦距是_________ cm；凸透镜的焦距是表示凸透镜会聚光线能力的一个物理量，另有两个直径相同的凸透镜，它们的焦距分别为4 cm和6 cm，那么焦距为_________ cm的凸透镜对光线的会聚能力强一些。
焦点
11.0
4
解析　太阳光通过凸透镜后形成一个最小、最亮的光斑，说明凸透镜对光线有会聚作用，这个最小、最亮的光斑所在的位置就是凸透镜的焦点；焦点到凸透镜光心的距离是凸透镜的焦距，由图可知该凸透镜的焦距是11.0 cm；由于凸透镜的焦距越小，对光的会聚作用越强，所以焦距为4 cm的凸透镜对光线的会聚能力强一些。
二、凹透镜
阅读教材第87页，完成以下内容。
1.凹透镜的镜片中间比边缘_________。
2.凹透镜对光有_________作用。
薄
发散
3.名词解读
(1)焦点：_________于主光轴的光经凹透镜发散后，其______________的交点叫做凹透镜的焦点。
(2)焦距：_________到_________的距离叫做焦距，用f表示。
平行
反向延长线
焦点
光心
如图所示，已给出了入射光线和出射光线，请在方框内画出合适的透镜。
　
对于会聚作用和发散作用的理解
会聚作用，是指折射光的方向比入射光的方向更靠近主光轴，如图所示：
发散作用，是指折射光的方向比入射光的方向更偏离主光轴，如图所示：
1.(2023·吉安月考)把一个透明的玻璃球切成a、b、c、d、e五块，其截面如图所示，其中能够使平行光发散的是(　　)
A.只有b
B.只有a、c、d、e
C.只有a、b、c
D.a、b、c、d、e均可
A
解析　凸透镜中间厚、边缘薄，对光有会聚作用；凹透镜中间薄、边缘厚，对光有发散作用，而符合凹透镜结构特点的只有b。
2.林雨在森林公园游玩时，看到一个被丢弃的透明塑料瓶。她想到，如果下雨使得瓶中进了水，就可能会成为森林火灾的元凶，于是她捡起瓶子丢进了垃圾筒。这其中引起火灾的主要原因是(　　)
A.盛有水的透明塑料瓶相当于一个凸透镜，对光线有会聚作用
B.盛有水的透明塑料瓶相当于一个凸透镜，对光线有发散作用
C.盛有水的透明塑料瓶相当于一个凹透镜，对光线有会聚作用
D.盛有水的透明塑料瓶相当于一个凹透镜，对光线有发散作用
A
解析　盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一点上，会聚点的温度比较高，可能会引起火灾，故选A。
3.如图是把一副眼镜放在太阳光下，在地面上看到的情形。由此可以判断镜片是(　　)
A.凸面镜
B.凹面镜
C.凸透镜
D.凹透镜
D
解析　由图可知，阳光通过眼镜形成的光斑中间较四周暗，对光线起发散作用，因此是凹透镜。
4.在图中画出光经过透镜后的折射光线。
　
5.如图，凸透镜与凹透镜的一个焦点重合，请根据入射光线，画出经凸透镜和凹透镜折射后的光线。
