(共28张PPT)
第四章 神奇的透镜
神奇的“眼睛”
第2课时　透镜的应用
第3节
01
02
能利用凸透镜的成像规律解决实际问题。
了解凸透镜成像在放大镜、投影仪、照相机和显微镜中的应用。
猜一猜：这是什么眼镜

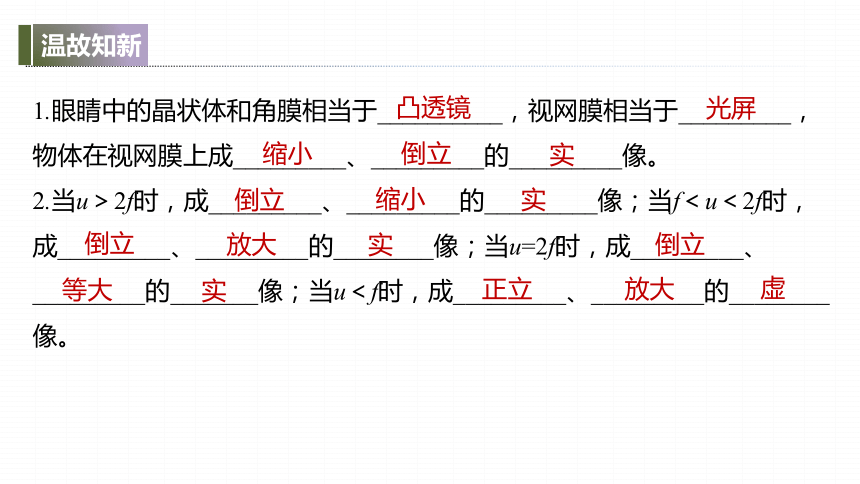

1.眼睛中的晶状体和角膜相当于__________，视网膜相当于_________，物体在视网膜上成_________、_________的_________像。
2.当u＞2f时，成_________、_________的_________像；当f＜u＜2f时，成_________、_________的________像；当u=2f时，成_________、_________的_______像；当u＜f时，成_________、_________的________ 像。
凸透镜
光屏
缩小
倒立
实
倒立
缩小
实
倒立
放大
实
倒立
等大
实
正立
放大
虚
凸透镜的应用：

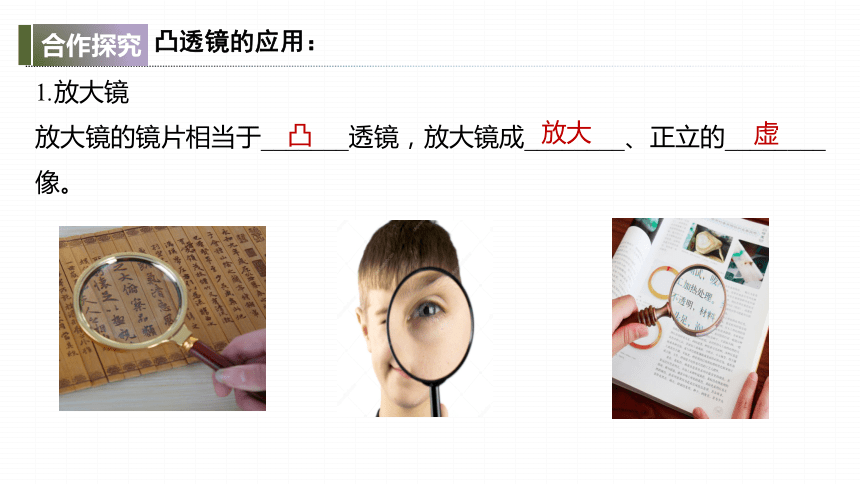

1.放大镜
放大镜的镜片相当于_______透镜，放大镜成________、正立的________像。
凸
放大
虚
F
F
2F
2F
A
A’
A’
思考：为了观察到放大的虚像，物体应该放在离放大镜多远的位置才合适呢 为了使观察到的像更大，应该怎样移动放大镜呢
答案　物体应该放在放大镜一倍焦距以内；为使观察到的像变大，物体应该离凸透镜远一点，但是不能超过一倍焦距。

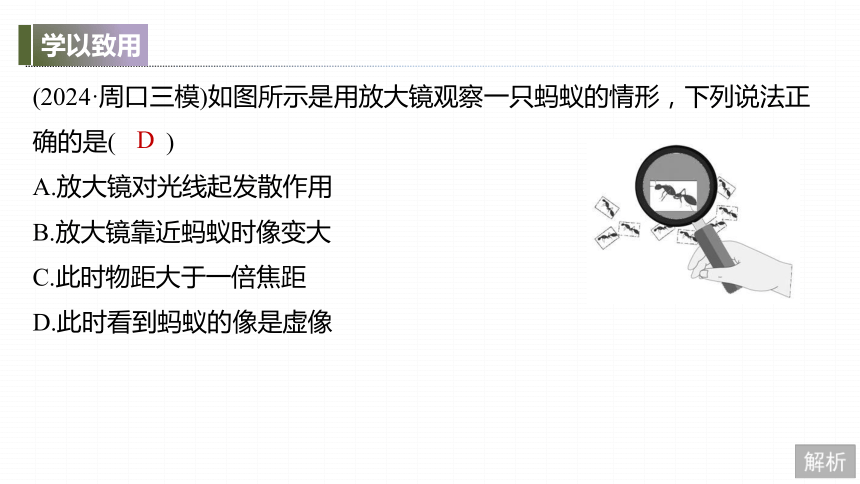

(2024·周口三模)如图所示是用放大镜观察一只蚂蚁的情形，下列说法正确的是(　　)
A.放大镜对光线起发散作用
B.放大镜靠近蚂蚁时像变大
C.此时物距大于一倍焦距
D.此时看到蚂蚁的像是虚像
D

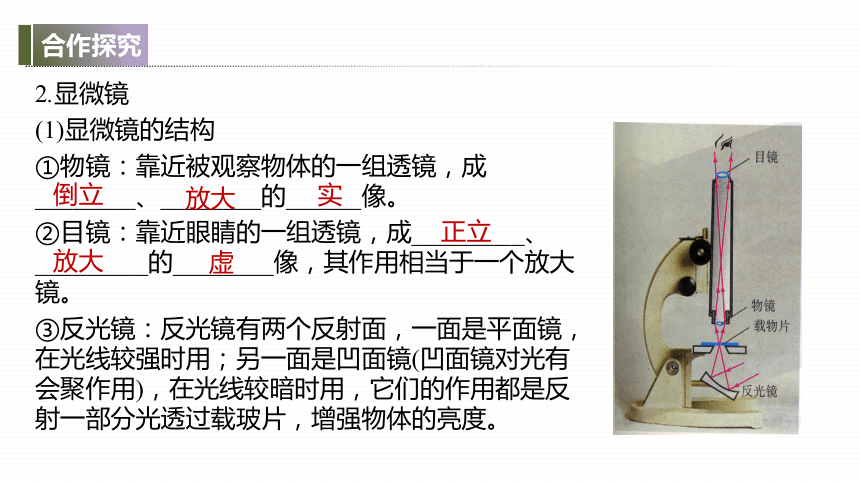

2.显微镜
(1)显微镜的结构
①物镜：靠近被观察物体的一组透镜，成________、________的______像。
②目镜：靠近眼睛的一组透镜，成_________、_________的________像，其作用相当于一个放大镜。
③反光镜：反光镜有两个反射面，一面是平面镜，在光线较强时用；另一面是凹面镜(凹面镜对光有会聚作用)，在光线较暗时用，它们的作用都是反射一部分光透过载玻片，增强物体的亮度。
倒立
放大
实
正立
放大
虚
物镜
目镜
F
F
A B
B’ A ’
B ’ ’
A ’ ’
细小的物体

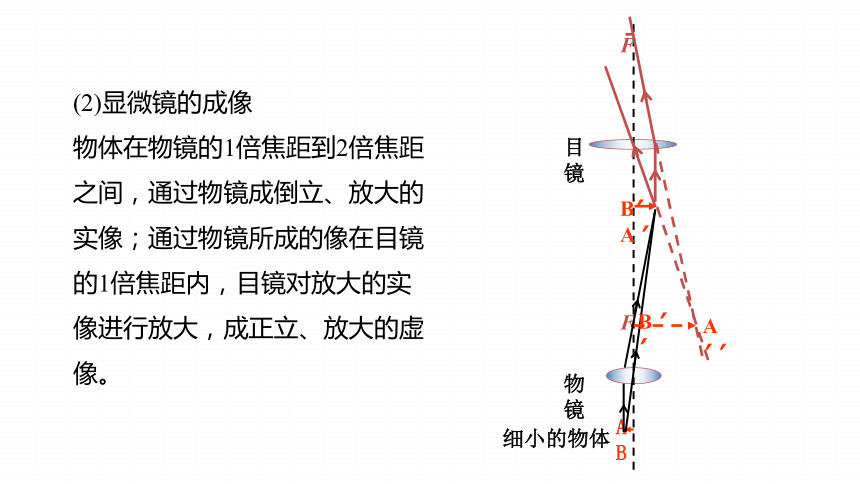

(2)显微镜的成像
物体在物镜的1倍焦距到2倍焦距之间，通过物镜成倒立、放大的实像；通过物镜所成的像在目镜的1倍焦距内，目镜对放大的实像进行放大，成正立、放大的虚像。
物镜
目镜
显微镜的光路图：
相当于投影仪
相当于放大镜．
物镜
目镜
3.望远镜
(1)望远镜的构造
望远镜由两组透镜组成，每组透镜相当于一个_________，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，如图所示。
凸透镜
F
F
2F
2F
F
F
(2)望远镜的原理
望远镜的光路图
目镜
物镜
相当于投影仪
相当于放大镜．
如图，有一种望远镜由两组凸透镜组成。靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜，物镜的作用是使远处的物体在焦点附近成缩小的实像，它相当于(　　)
A.显微镜 B.投影仪
C.放大镜 D.照相机
D
4.投影仪
投影仪上有一个用凸透镜做成的镜头，投影片上的图案在凸透镜的1倍焦距和2倍焦距之间，成_________、_________的实像。
倒立
放大
1.(2024·朔州阶段练习)为了规范交通行为，南宁市公安部门在很多路口安装监控摄像头，如图所示，它可以拍下违章行驶或发生交通事故时的现场照片。拍照时，摄像头的镜头相当于一个(　　)
A.凸透镜，成放大的实像
B.凸透镜，成缩小的实像
C.凹透镜，成放大的虚像
D.凹透镜，成缩小的虚像
B
2.(2023·广安期中)望远镜的物镜和目镜都是由凸透镜组成的，它们的成像情况是(　　)
A.远处物体通过物镜成放大正立的实像，再经过目镜成放大正立的虚像
B.远处物体通过物镜成缩小倒立的实像，再经过目镜成放大正立的虚像
C.远处物体通过物镜成放大正立的虚像，再经过目镜成放大倒立的实像
D.远处物体通过物镜成放大倒立的实像，再经过目镜成缩小倒立的实像
B
3.(2024·咸阳阶段练习)如图，该望远镜的目镜和物镜是由两组凸透镜组成的，下列说法正确的是(　　)
A.第一个用望远镜观测天体的科学家是开普勒
B.目镜的作用相当于投影仪
C.远处景物通过物镜成缩小的像
D.①是物镜，②是目镜
C
4.如图所示是教学中常用的设备投影仪，下列关于投影仪的叙述中不正确的是(　　)
A.平面镜的作用是改变光的传播方向
B.屏幕表面粗糙，有利于光发生漫反射
C.物体在屏幕上所成的像是一个放大的虚像
D.在屏幕上可以看到一个倒立、放大的实像
C
5.如图所示是小东使用放大镜欣赏邮票时的情景。下列光路图能反映其成像原理的是(　　)
C
解析　放大镜是一个凸透镜，对光线具有会聚作用，用放大镜观察小蚂蚁的形体时，观察到蚂蚁的像是放大、正立的虚像，根据凸透镜的成像特点知，凸透镜成虚像时，放大镜靠近蚂蚁时，物距变小，像距变小，所成的像变小。
解析　望远镜由两组凸透镜组成，物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像，相当于照相机。
解析　摄像头的镜头相当于一个凸透镜，拍摄违章行驶或发生交通事故的现场照片时，物体到镜头的距离远大于像到镜头的距离，所以此时成倒立、缩小的实像，故选B。
解析　望远镜望是由两组透镜组成，物镜成缩小、倒立的实像，目镜成放大、正立的虚像。故选B。
解析　第一个用望远镜观测天体的科学家是伽利略，故A错误；目镜的作用相当于放大镜，故B错误；望远镜的物镜相当于照相机的镜头，成倒立、缩小的实像，故C正确；靠近眼睛的是目镜，离眼睛较远的是物镜，故D错误。
解析　平面镜能将光线进行反射，作用是改变光的传播方向；屏幕表面粗糙，有利于光发生漫反射，可以将光线反射到各个方向；投影仪成的像是倒立、放大的实像，实像可以在光屏上呈现。
解析　使用放大镜欣赏邮票时的情景属于凸透镜成像，成正立、放大的虚像。A图中为小孔成像，属于光的直线传播；B图中为平面镜成像原理，属于光的反射现象；C图中蜡烛成正立、放大的虚像；D图中蜡烛成倒立、放大的实像。
