(共26张PPT)
第二节　第2课时
第八章　压强
液体压强的应用
2

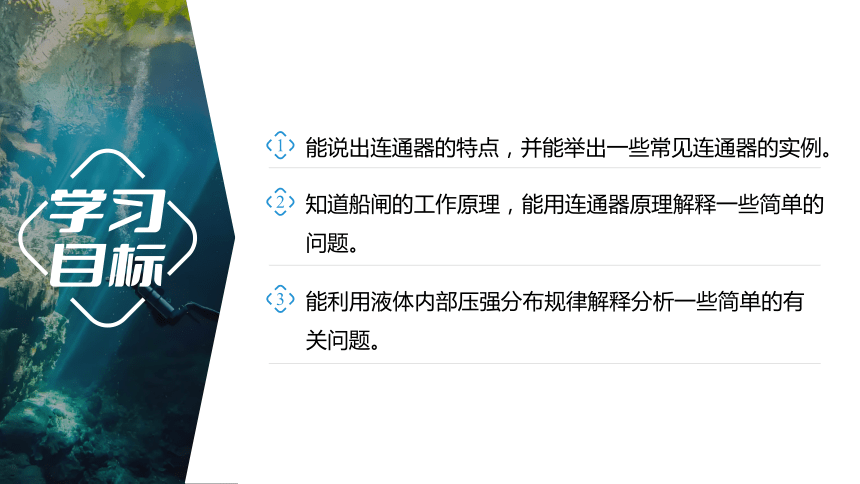

知道船闸的工作原理，能用连通器原理解释一些简单的问题。
1
能说出连通器的特点，并能举出一些常见连通器的实例。
3
能利用液体内部压强分布规律解释分析一些简单的有关问题。

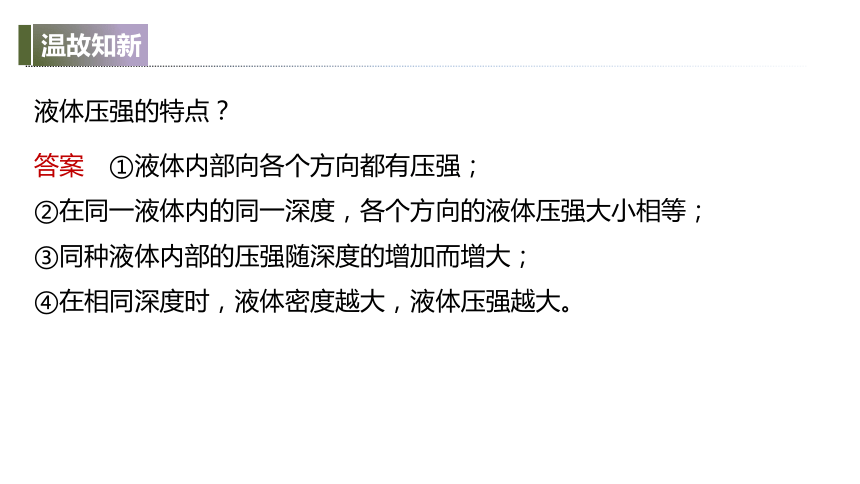

液体压强的特点？
答案　①液体内部向各个方向都有压强；
②在同一液体内的同一深度，各个方向的液体压强大小相等；
③同种液体内部的压强随深度的增加而增大；
④在相同深度时，液体密度越大，液体压强越大。

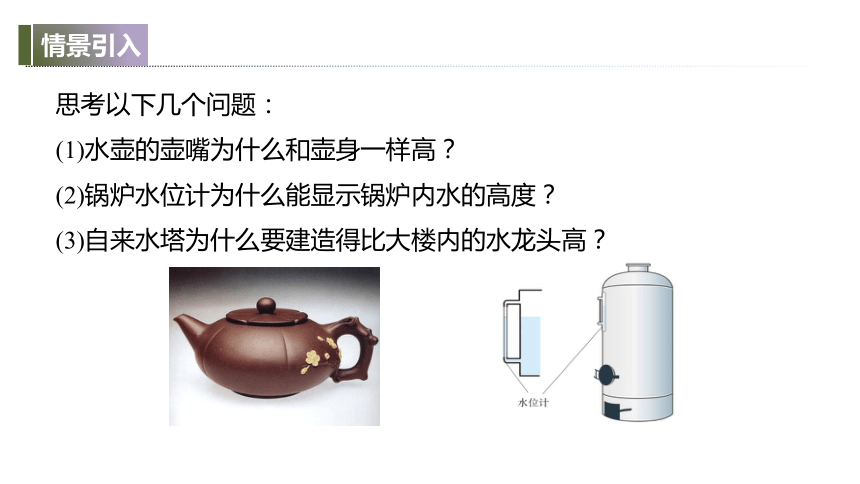

思考以下几个问题：
(1)水壶的壶嘴为什么和壶身一样高？
(2)锅炉水位计为什么能显示锅炉内水的高度？
(3)自来水塔为什么要建造得比大楼内的水龙头高？

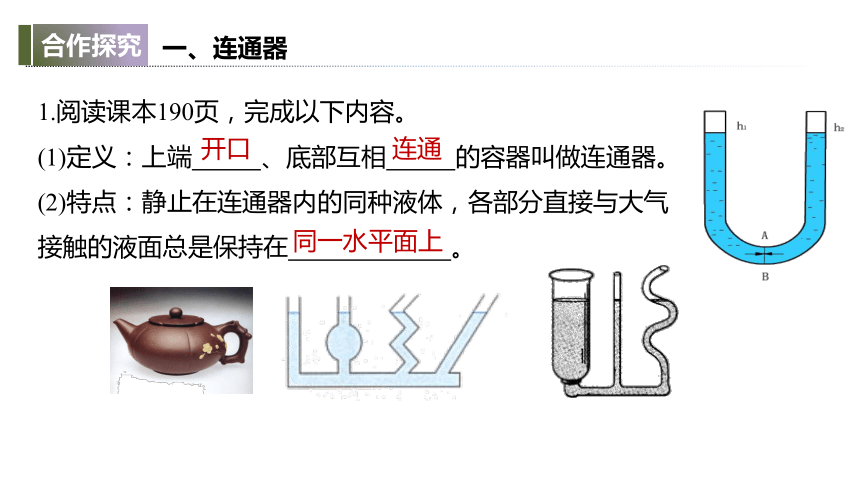

一、连通器
1.阅读课本190页，完成以下内容。
(1)定义：上端 、底部互相 的容器叫做连通器。
(2)特点：静止在连通器内的同种液体，各部分直接与大气
接触的液面总是保持在 。
同一水平面上
开口
连通

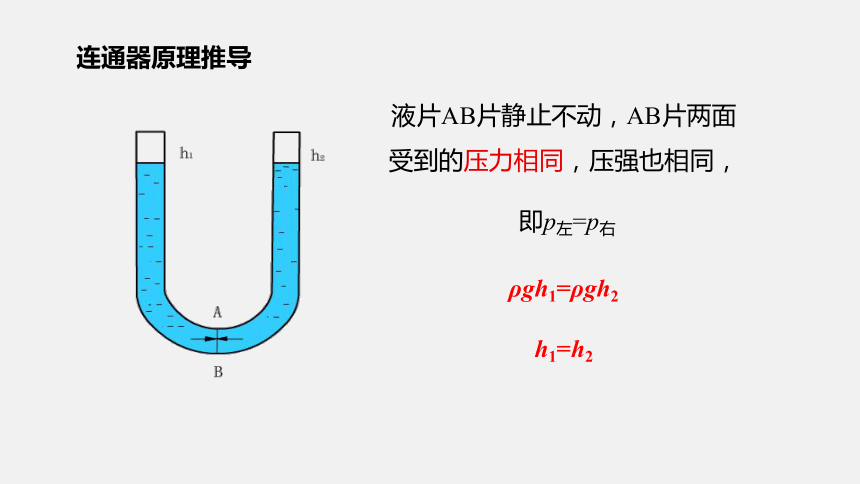

连通器原理推导
液片AB片静止不动，AB片两面受到的压力相同，压强也相同，
即p左=p右
ρgh1=ρgh2
h1=h2

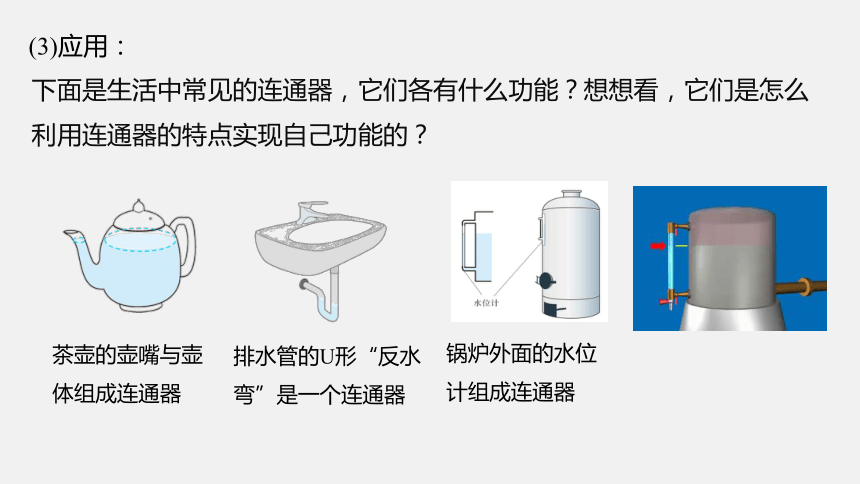

茶壶的壶嘴与壶体组成连通器
排水管的U形“反水弯”是一个连通器
下面是生活中常见的连通器，它们各有什么功能？想想看，它们是怎么利用连通器的特点实现自己功能的？
(3)应用：
锅炉外面的水位计组成连通器

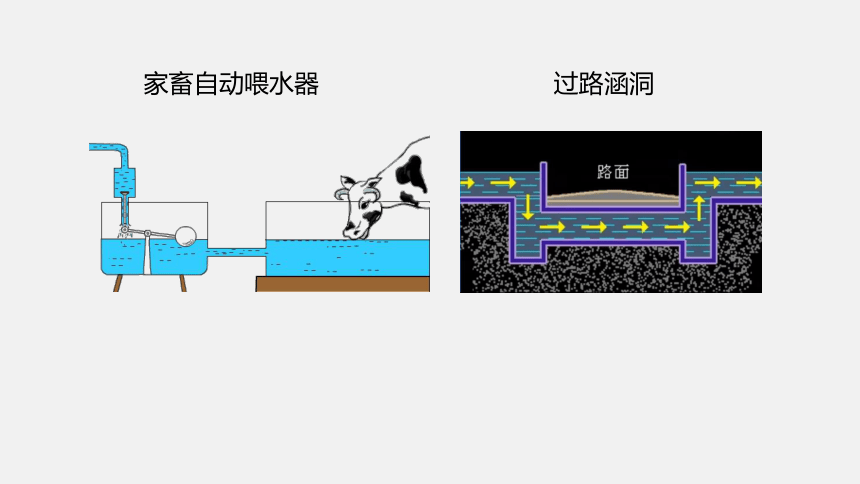

家畜自动喂水器
过路涵洞

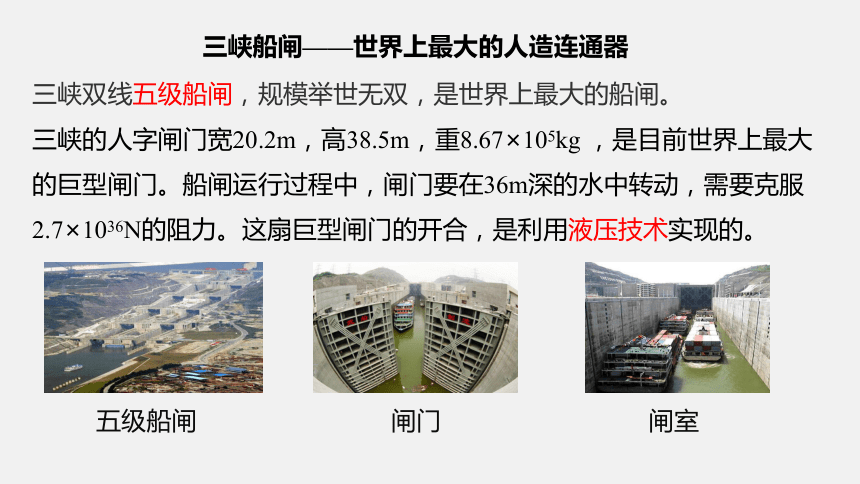

三峡船闸——世界上最大的人造连通器
三峡双线五级船闸，规模举世无双，是世界上最大的船闸。
三峡的人字闸门宽20.2m，高38.5m，重8.67×105kg ，是目前世界上最大的巨型闸门。船闸运行过程中，闸门要在36m深的水中转动，需要克服2.7×1036N的阻力。这扇巨型闸门的开合，是利用液压技术实现的。
五级船闸
闸门
闸室
2.阅读课本191~192页的“科学书屋”，完成以下内容。
闸室
上游
水道
下游水道
闸室
一艘轮船的游走
学以致用
(2024·晋城阳城县期末)在装修房子时，工人师傅用一根灌有水(水中无气泡)且足够长的透明软管的两端在墙面不同地方做标记(如图所示)，这样做的目的是保证两点在　　　　　，装水的软管相当于一个　　　。生活中利用此原理的还有　 　(列举一例即可)。
同一水平面
连通器
茶壶
解析　由于塑料软管中装有水，管子两端开口，并且底端是相互连通的，符合连通器的结构特征，所以装水的软管相当于一个连通器；连通器中的同种液体静止时，液面是相平的，因此，标记下此时两液面的高，两点一定在同一水平面上。生活中利用连通器原理的还有茶壶等。
人字闸门
生活中能见到很多“四两拨千斤”装置，例如？
千斤顶
液压机
二、帕斯卡定律
阅读教材第190页的“科学书屋”和第192页的“拓展一步”，了解帕斯卡实验和帕斯卡定律。
(1)内容：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递。
(2)应用：液压机、液压千斤顶等。
(3)分析：如图所示，在小活塞上加力F1，分析大活塞受力的大小及运动情况。大小活塞的面积分别为S1、S2。
①力F1在小活塞上产生的压强p1＝。
②压强p1被液体大小不变地向各个方向传递，则大活塞受到的压强p2＝p1。
③大活塞受到的向上的压力F2＝ (用F1、S1、S2表示)。
④由于S2>S1，所以F2>F1，大活塞向上运动。
·F1
学以致用
1.关于帕斯卡定律的叙述，下列说法中正确的是(　　)
A.加在液体上的压强，能够按照原来大小由液体向各个方向传递
B.加在密闭液体上的压力，能够按照原来大小由液体向各个方向传递
C.密闭容器里各点的液体压强，在各个方向上都相等
D.加在密闭液体上的压强，能够按照原来大小由液体向各个方向传递
D
2.(2023·宿州月考)如图所示为我们熟悉的实验情景，其中研究液压机原理的是(　　)
C
1.(2024·重庆沙坪坝区月考)下列说法正确的是(　　)
A.液体压强与液体密度成正比
B.拦河大坝上窄下宽是为了减小水的压强
C.帕斯卡裂桶实验说明液体重力越大，液体压强越大
D.人潜入较深的水中时，必须穿潜水服，是因为液体压强随深度的增加
　而增大
D
解析　液体压强与液体密度成正比，题干中缺少相同深度这个条件，故A错误；
液体压强随深度的增大而增大，拦河大坝下面修得很宽是为了能承受更大的压强，但不能减小水对大坝底部的压强，故B错误；
帕斯卡裂桶实验说明液体深度越大，液体压强越大，故C错误；
液体压强随着深度的增加而增大，当人潜入深水中时，水对人体的压强很大，为了保护人体，所以要穿潜水服，故D正确。
2.(2024·重庆沙坪坝区月考)图中没有利用连通器的特点来工作的是(　　)
D
解析　红酒分酒器、锅炉水位计的上端都开口、底部相互连通，是利用连通器的原理工作的，故A、B不符合题意；
船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸，所以船通过船闸使用了两次连通器，故C不符合题意；
U形管压强计一端封闭，另一端开口，U形管压强计不是连通器，没有利用连通器的特点来工作，故D符合题意。
3.(2024·重庆大渡口区开学考)如图所示，茶壶的壶嘴与壶身构成连通器。若茶壶中水深8 cm，则水对壶底的压强为　　 Pa；若将茶壶略微倾斜，壶嘴和壶身中水面　　 (选填“相平”或“不相平”)。
800
相平
解析　水对壶底的压强：p＝ρgh＝1.0×103 kg/m3×10 N/kg×0.08 m＝800 Pa。茶壶是连通器原理在生活中的实际应用，当将茶壶略微倾斜，水面静止时，壶嘴和壶身内的水面是相平的。
4.(2024·沅江二模)如图所示的一个容器，关闭阀门K1、K2，在a、b、c三个容器中灌水，当水静止时，三个容器中的水面　　，然后只打开K1阀门，b容器中的水　　(选填“会”或“不会”)流向c容器。
相平
解析　三个容器，上端开口，下部相连通，属于连通器，所以水不流动时，水面相平。当只打开K1阀门，根据连通器的知识可知，水不流动时，水面相平，现在水面相平，所以水不再流动，故b容器中的水不会流向c容器。
不会
