(共25张PPT)
第4章　光的世界
通过透镜看世界
7
01
了解望远镜的基本结构。
02
通过制作望远镜尝试运用已知的科学规律解决具体问题。
03
了解望远镜的发展历程，体会科学技术对社会发展和人类生活的影响。
日常生活中观察远处的物体时用什么器材？
科学家在观察夜象时，用什么器材？
双筒望远镜
射电望远镜
天文望远镜
伽利略将望远镜指向太空，首次看到了月球上的环形山、木星的4颗卫星、太阳黑子，以及茫茫银河中的点点繁星，成为第一个用望远镜观测星空的人。
那么望远镜的原理是什么呢？
望远镜种类很多，
下面以开普勒望远镜为例进行分析。
一、望远镜
1.望远镜的构造
望远镜由两组透镜组成，每组透镜相当于一个凸透镜。靠近被观察物体的凸透镜，焦距比较长，叫作 镜。靠近眼睛的凸透镜，焦距比较短，叫作 镜。
物
目

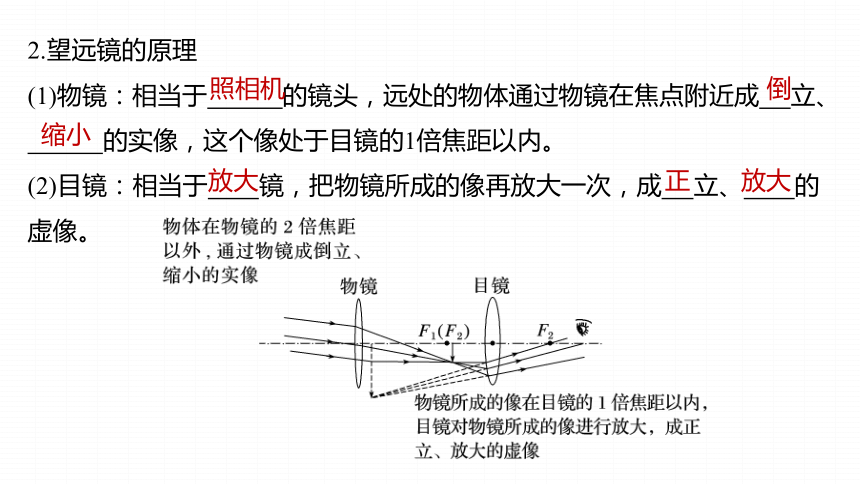

2.望远镜的原理
(1)物镜：相当于 的镜头，远处的物体通过物镜在焦点附近成 立、
的实像，这个像处于目镜的1倍焦距以内。
(2)目镜：相当于 镜，把物镜所成的像再放大一次，成 立、 的虚像。
照相机
倒
缩小
放大
正
放大

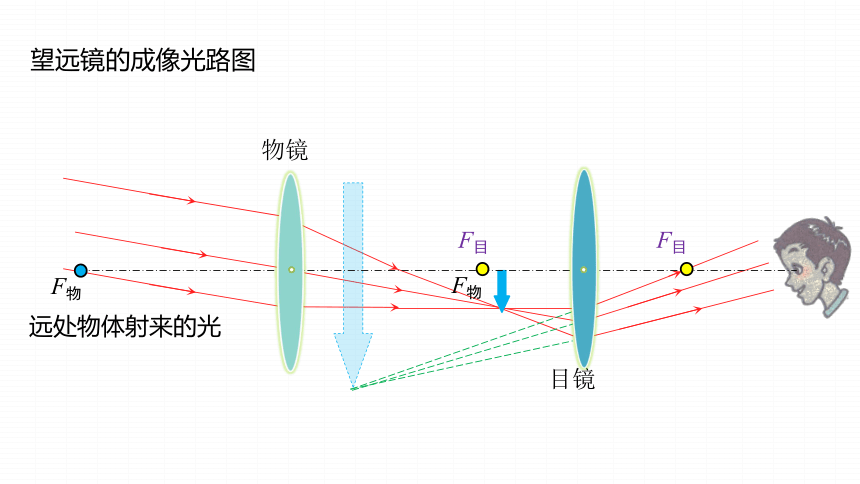

远处物体射来的光
望远镜的成像光路图
物镜
目镜
F目
F物
F目
F物
做一架望远镜
活动一：取两个焦距不同的凸透镜制作开普勒望远镜。
活动二：用一个凸透镜和凹透镜制作伽利略望远镜。
【点击画面播放视频】
自制伽利略望远镜
自制开普勒望远镜
欣赏：展望遥远的宇宙空间
韦布望远镜拍摄的图像
哈勃望远镜拍摄的图像
韦布望远镜拍摄的深空宇宙彩色图像
哈勃望远镜拍摄的宇宙场景——“创生之柱”
欣赏：展望遥远的宇宙空间
“超级月亮”比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台开普勒望远镜做进一步观察。关于该望远镜，下列说法正确的是(　　)
A.它的物镜和目镜都是凹透镜
B.它的物镜相当于投影仪，用来把物体放大
C.物镜的作用是使远处的物体在焦点附近成虚像
D.它由两个透镜组成，靠近眼睛的为目镜，靠近
被观测物体的为物镜
D
目镜
物镜
载物台
反光镜
靠近眼睛的凸透镜，焦距比较长
靠近被观察物体的凸透镜，焦距比较短
承载被观察的物体
增加光的强度，
照亮被观察的物体
二、显微镜
1.显微镜的构造
显微镜主要由 、 、载物台、反光镜等组成。
目镜
物镜
2.显微镜的原理
①物镜：相当于投影仪的镜头，远处的物体通过物镜在焦点附近成倒立、放大的实像，这个像处于目镜的1倍焦距以内。
②目镜：相当于放大镜，把物镜所成的像再放大一次，成正立、放大的虚像。
相当于投影仪的镜头
相当于放大镜
第一次：倒立、放大的实像
第二次：正立、放大的虚像
倒立、放大的虚像
做一台显微镜
一个凸透镜能放大物体，能不能用两个透镜把物体放得更大呢？用两个焦距不同的凸透镜来试一试吧。
【点击画面播放视频】
奇异的微观世界
显微镜下的细胞
用显微镜观察到的空气中的尘埃
显微镜下的西瓜果肉
显微镜的结构如图所示，下列说法正确的是(　　)
A.物镜是凹透镜，目镜是凸透镜
B.物镜成倒立、缩小的实像
C.目镜成正立、放大的虚像
D.反光镜利用光的折射提高载玻片的亮度
C
1.下列关于显微镜和望远镜的说法，正确的是(　　)
A.显微镜和望远镜的目镜都相当于一个放大镜
B.显微镜的物镜相当于照相机，成倒立、放大的实像
C.望远镜的物镜相当于投影仪，成倒立、缩小的实像
D.通过望远镜和显微镜看到的都是物体被两次放大之后的实像
A
2.望远镜的原理是将远处的物体经过物镜在焦点附近成一个______________
像，落在目镜的　　 　；再经目镜使这个像再成一个　　　 　像。
物镜相当于　　　　，目镜相当于　　　　。
倒立缩小的实
焦点内
正立放大的虚
照相机
放大镜
3.如图所示，在玻璃板上滴加水滴，水滴相当于一个　　 透镜；玻璃板下面放置一小物体，若通过小水滴看不清，则可以在水滴上方放一个放大镜，这样就组成了一个　　　　(选填“显微镜”或“望远镜”)，水滴就相当于此光学仪器的　　　 (选填“物镜”或“目镜”)。
凸
显微镜
物镜
4.如图所示，取两个焦距不同的放大镜，一只手握住一个，把焦距较长的放大镜放在前面远离眼睛，焦距较短的放大镜放在后面靠近眼睛，通过两个放大镜看前面的物体，调整两个放大镜间的距离，直到看得最清楚为止，物体　　　(选填“变大”或“变小”)；若接着把两个放大镜的位置前后对调，物体　　　(选填“变大”或“变小”)。
变大
变小
解析　通过两个焦距不同的放大镜演示望远镜成像原理，前面焦距大的放大镜相当于望远镜的物镜，使远处的物体在后面焦距较小的放大镜焦点附近成倒立的实像，后面焦距小的放大镜相当于望远镜的目镜，用来把这个实像放大，所以我们看到了物体倒立、放大的像。
望远镜的放大倍数等于物镜焦距除以目镜焦距；若把两
个放大镜的位置前后对调，焦距小的作为物镜，焦距大
的作为目镜，则放大倍数小于1，成缩小的像。
