第四章 光现象
人教版初中物理八年级上册
4.3平面镜成像
CONTENTS
目 录
学习目标
01
课堂导入
02
新知探究
03
课堂练习
04
课堂小结
05
学习目标
PART 01

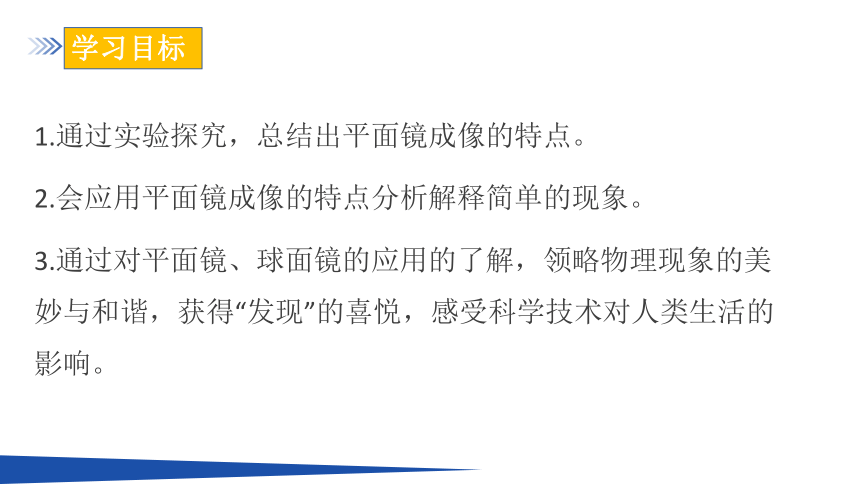

学习目标
1.通过实验探究，总结出平面镜成像的特点。
2.会应用平面镜成像的特点分析解释简单的现象。
3.通过对平面镜、球面镜的应用的了解，领略物理现象的美妙与和谐，获得“发现”的喜悦，感受科学技术对人类生活的影响。
课堂导入
PART 02
课堂导入

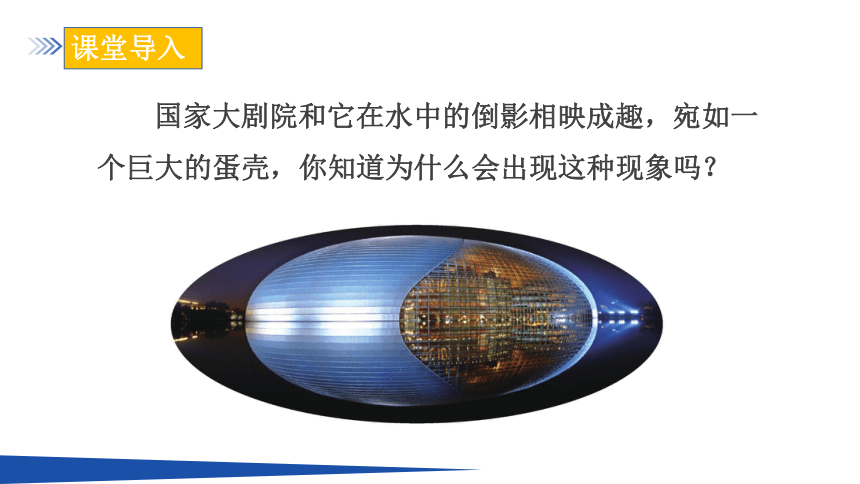

国家大剧院和它在水中的倒影相映成趣，宛如一个巨大的蛋壳，你知道为什么会出现这种现象吗？
新知探究
PART 03
新知探究

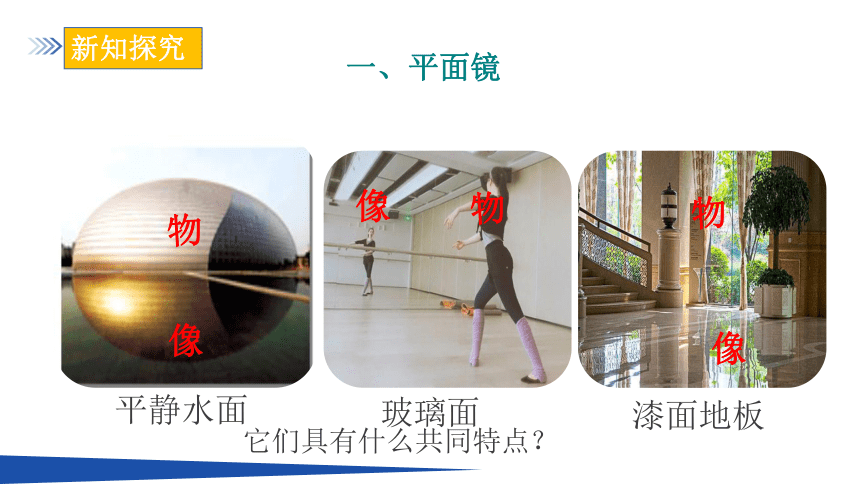

它们具有什么共同特点？
一、平面镜
　　
平静水面
玻璃面
漆面地板
物
像
物
像
物
像

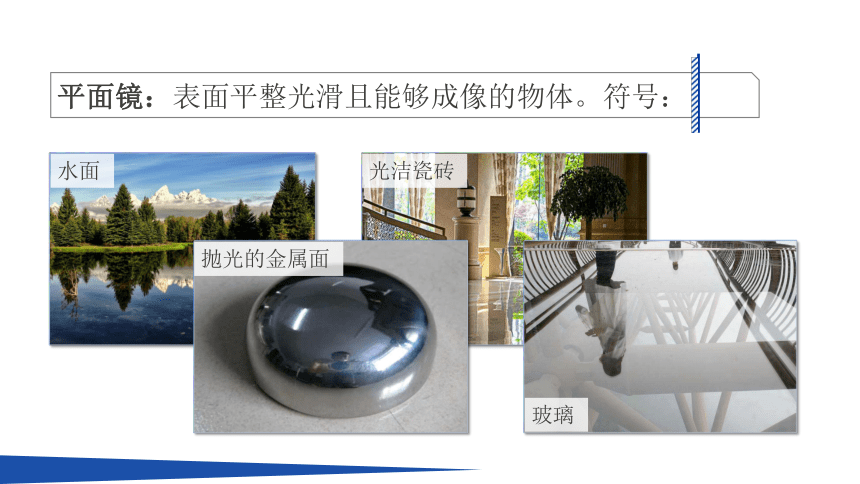

平面镜：表面平整光滑且能够成像的物体。符号：
水面
光洁瓷砖
玻璃
抛光的金属面

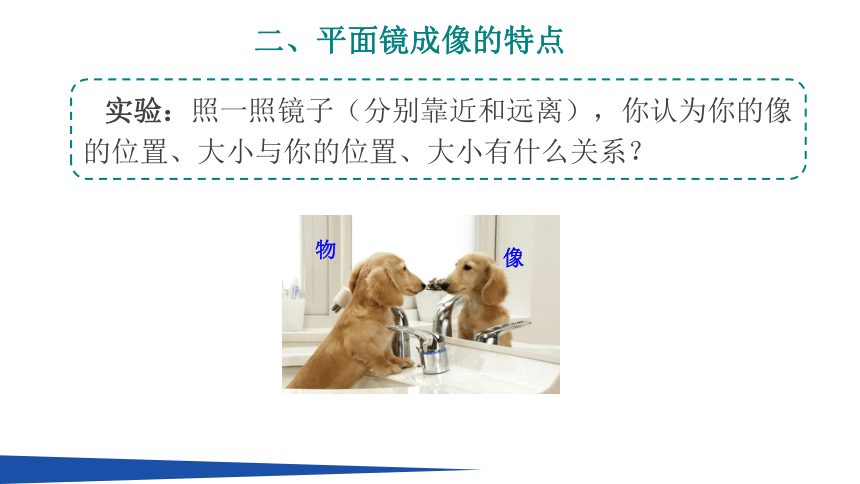

实验：照一照镜子（分别靠近和远离），你认为你的像的位置、大小与你的位置、大小有什么关系？
二、平面镜成像的特点
物
像

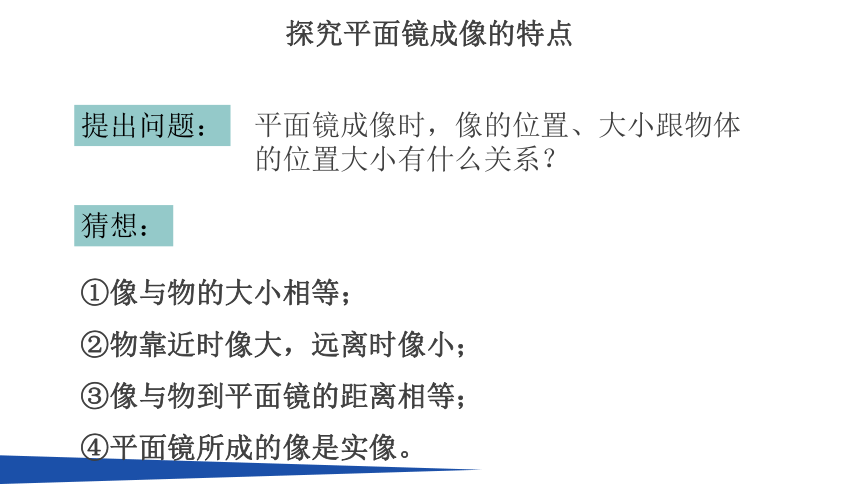

平面镜成像时，像的位置、大小跟物体的位置大小有什么关系？
提出问题：
猜想：
探究平面镜成像的特点
①像与物的大小相等；
②物靠近时像大，远离时像小；
③像与物到平面镜的距离相等；
④平面镜所成的像是实像。

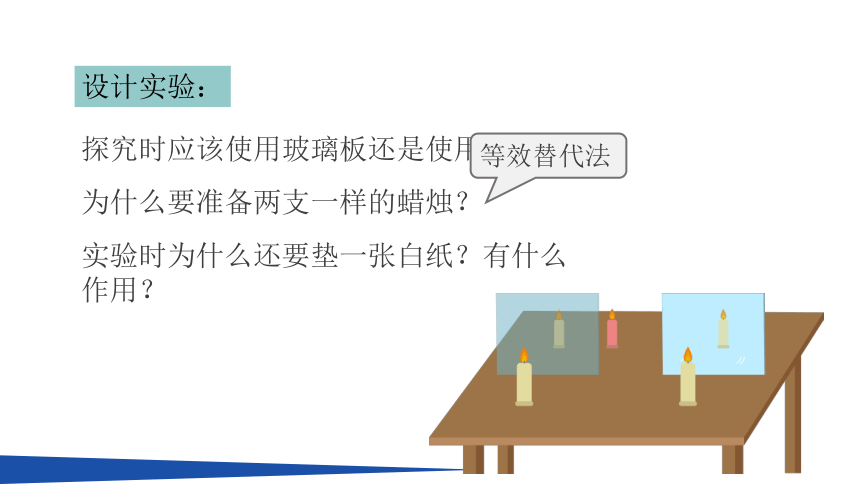

设计实验：
探究时应该使用玻璃板还是使用镜子？
为什么要准备两支一样的蜡烛？
实验时为什么还要垫一张白纸？有什么作用？
等效替代法
进行实验：
1.按图安装好装置，沿玻璃板画一条直线代表玻璃板的位置。点燃蜡烛，拿出一只相同的蜡烛在玻璃板后移动，直到与之前蜡烛的像重合，在纸上记下两个位置。移动点燃的蜡烛，重做实验。
2.用直线分别把蜡烛和它的像在纸上的位置连接起来，测出它们到玻璃板的距离。
实验记录：
设计实验表格
序号 物到镜 的距离/cm （物距） 像到镜 的距离/cm （像距） 像与物的 大小关系 像与物的
连线与镜面的位置关系
第1次
第2次
第3次
实验结论：
平面镜成像的特点：
①像与物体的大小相等；
②像与物体到平面镜的距离相等；
③像与物体的连线与镜面垂直；
④平面镜成的像是正立的虚像。
平面镜所成的像为正立的虚像，像与物体关于镜面对称。
实像：能够呈现在光屏上的像。
虚像：不能呈现在光屏上的像，只能用肉眼观察到的像。平面镜所成的像是虚像。
如图为玩具鸟在平面镜中的成像示意图。下列能改变像位置的是（　　）
A．竖直上移玩具鸟
B．竖直下移平面镜
C．人向平面镜靠近
D．像与镜间放一木板
A
例题
三、平面镜成虚像的原理
平面镜成像：像是由反射光线的反向延长线相交而形成，所以是虚像。虚像是不能呈现在光屏上的。
s
虚像用虚线
s
平面镜成像原理：
s'
光的反射
对实像与虚像的理解
成因 特点 实例
实像
虚像
实际光线会聚而成的像
倒立的，既可以用眼睛直接观察，又可以用光屏承接
小孔成像
不是由实际光线会聚而成的，而是由实际光线的反向延长线相交形成的
正立的，只能用眼睛直接观察，不能用光屏承接
平面镜成像、倒影
活动：使用一张白纸作为光屏，放在玻璃板后移动，你能在白纸上看到蜡烛的像吗？这说明了什么？
平面镜后并不存在光源S′，进入眼睛的光并不来自S′，所以S′叫做虚像。
原理：光的反射
如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。
M
N
A
B
A
B
3、画虚像
例题
1、作垂线
2、取等距离
某发光点S 发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
O1
S
S1
O2
A
B
例
四、平面镜的应用
1.利用平面镜成像
你还在哪些地方见过或知道哪些地方有平面镜？
2.改变光的传播方向
塔式太阳能电站
把许多平面镜按照一定的规律排列起来，就可以把太阳光反射后会聚到同一位置，从而利用太阳能来发电。这就是塔式太阳能电站的原理。
凸面镜和凹面镜
科学世界——凸面镜和凹面镜
1.凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚像
利用凸面镜可以观察到更大的范围
汽车后视镜
弯道广角镜
凸面镜和凹面镜都是球面镜。
2.凹面镜对光线有 作用
会聚
可以把平行的光会聚在一点上
可以把焦点处发出的光变成平行光
太阳灶
汽车前灯的反光装置
课堂练习
PART 04
课堂练习
【教材P100“练习与应用”第1~5题】
1.我们知道平面镜成像非常清晰，为什么在探究平面镜成像的特点时用玻璃板而不用平面镜？
解：玻璃板既能透光又能反光，能看到前面物体在后面成的像，也能看到后面的物体，便于找到像的位置。
2.小芳面向平面镜，站在镜前1m处，镜中的像与她相距多少米？若她后退0.5m远离平面镜，则镜中的像与她相距多少米？镜中像的大小会改变吗？
解：小芳站在平面镜前1m处时，镜中的像与她相距2m；若她远离平面镜0.5m，则镜中的像与她相距3m；镜中像的大小不会改变。
3.京剧被列入我国第一批国家级非物质文化遗产名录。请在图中分别画出京剧演员通过平面镜看到的A点和B点的像。
┌
┌
B'
A'
解：如图所示
4.如图所示，A′O′是AO在平面镜中的像。请你画出平面镜的位置。
解：如图所示
5.检查视力的时候，视力表放在被测者头部的后上方，被测者识别对面墙上镜子里的像。视力表在镜中的像与被测者相距多远？与不用平面镜的方法相比，这样安排有什么好处？
解：2.7m + 2.7m - 0.4m = 5m
节省空间。
6.汽车驾驶室外的观后镜常用凸面镜，而不用同样大的平面镜，主要是为了（ ）
A.使观察到的范围更大些
B.使观察到的像更清晰
C.使观察到的物体更大些
D.使观察到的距离更远些
A
7.关于各种镜子的使用，下列说法正确的是（ ）
A.汽车的后视镜是凹面镜
B.太阳灶中使用的镜子是凸面镜
C.马路转弯处设置的镜子是凸面镜
D.牙科医生观察口腔中牙齿时，使用的小镜子是凹面镜
C
8.市面上有一种化妆镜，当对着它照镜子时，能看到自己面部更细微处。这种化妆镜应该是一个（ ）
A.平面镜 B.凸面镜
C.凹面镜 D.凸透镜
B
课堂小结
PART 04
课堂小结
平面镜成像
特点
原理
应用
球面镜
①像和物大小相等
②像和物到镜面的距离相等
③像和物的连线垂直于镜面
④成虚像
光的反射定律
①成像； ②改变光路
①凸面镜：凸面镜对光有发散作用
可扩大视野
②凹面镜：凹面镜对光有会聚作用
课程结束
