第四章 光现象
人教版初中物理八年级上册
第4节 光的折射
CONTENTS
目 录
学习目标
01
课堂导入
02
新知探究
03
课堂练习
04
课堂小结
05
学习目标
PART 01

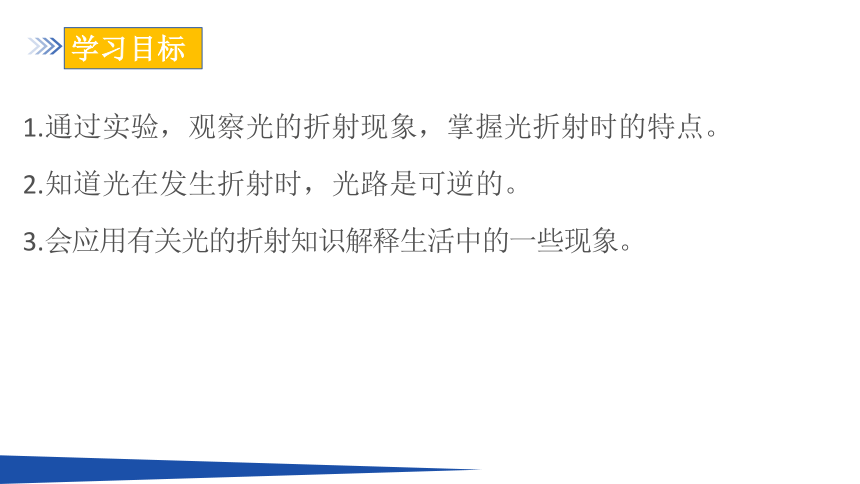

学习目标
1.通过实验，观察光的折射现象，掌握光折射时的特点。
2.知道光在发生折射时，光路是可逆的。
3.会应用有关光的折射知识解释生活中的一些现象。
课堂导入
PART 02

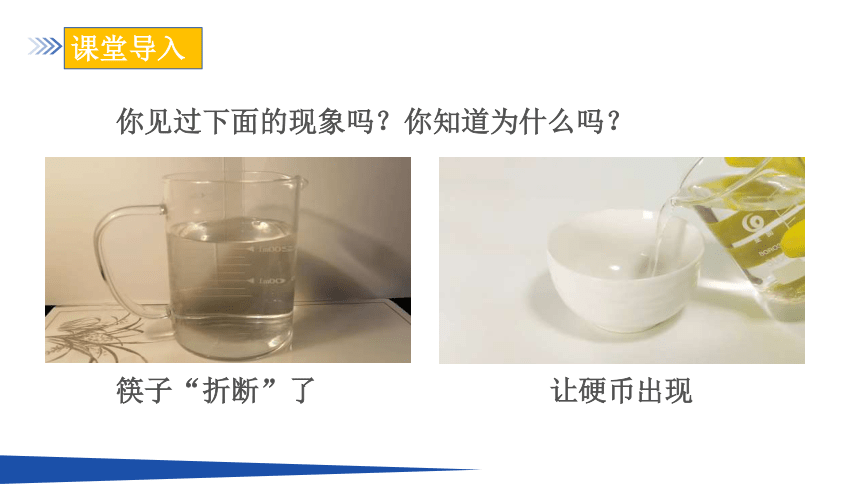

课堂导入
你见过下面的现象吗？你知道为什么吗？
筷子“折断”了
让硬币出现
新知探究
PART 03
新知探究

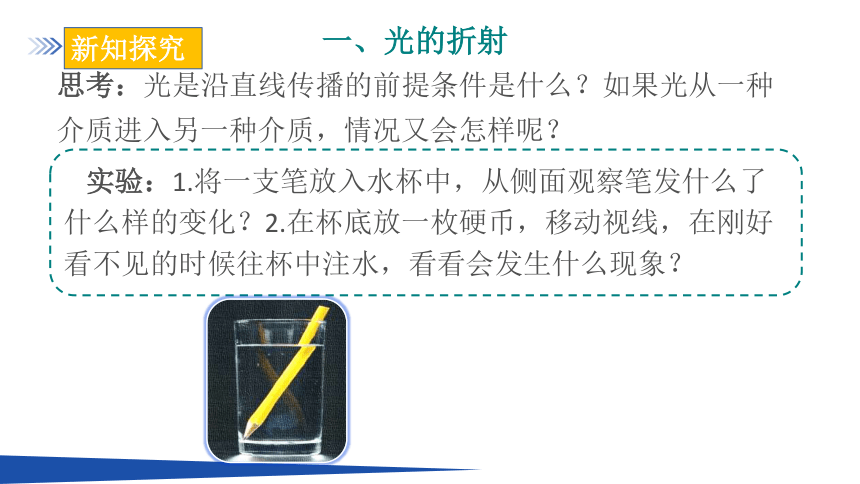

思考：光是沿直线传播的前提条件是什么？如果光从一种介质进入另一种介质，情况又会怎样呢？
实验：1.将一支笔放入水杯中，从侧面观察笔发什么了什么样的变化？2.在杯底放一枚硬币，移动视线，在刚好看不见的时候往杯中注水，看看会发生什么现象？
一、光的折射

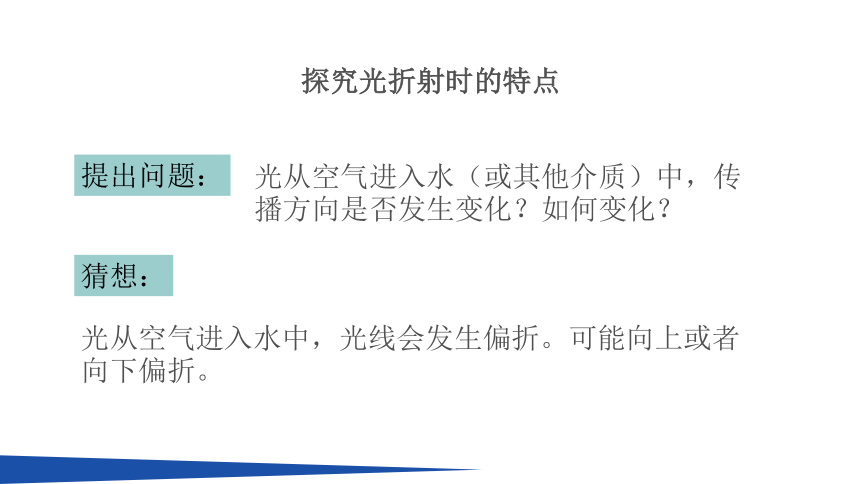

光从空气进入水（或其他介质）中，传播方向是否发生变化？如何变化？
提出问题：
猜想：
光从空气进入水中，光线会发生偏折。可能向上或者向下偏折。
探究光折射时的特点

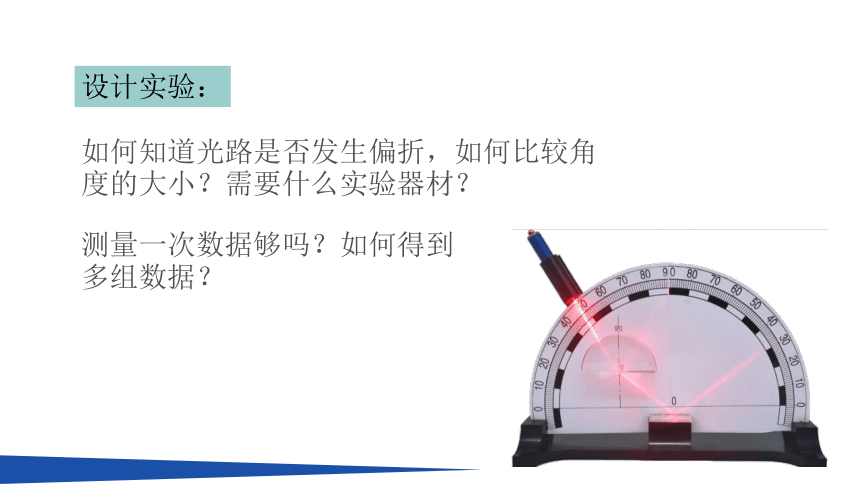

设计实验：
如何知道光路是否发生偏折，如何比较角度的大小？需要什么实验器材？
测量一次数据够吗？如何得到多组数据？

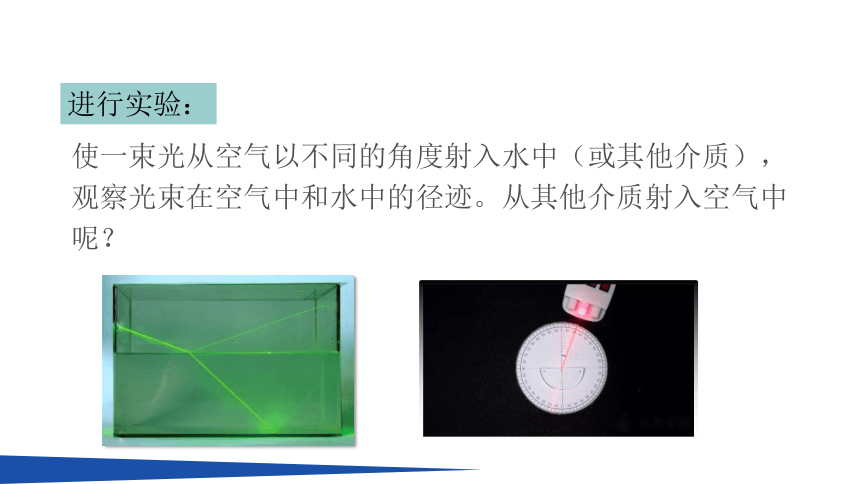

进行实验：
使一束光从空气以不同的角度射入水中（或其他介质），观察光束在空气中和水中的径迹。从其他介质射入空气中呢？

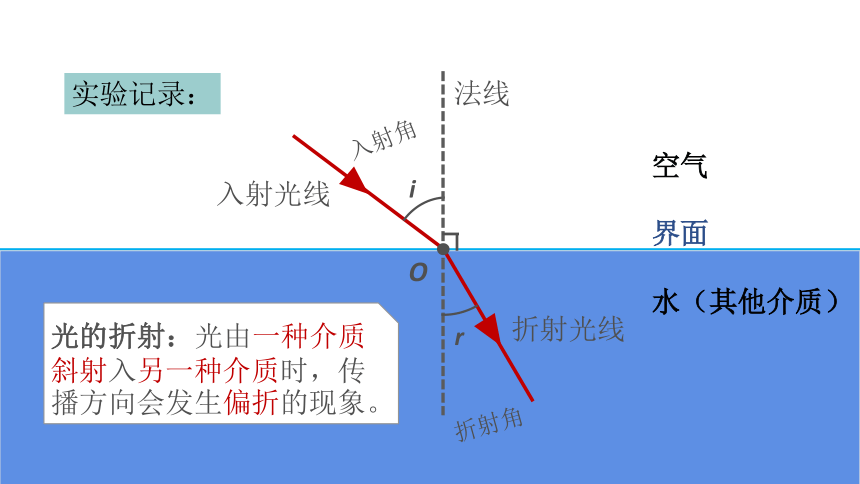

实验记录：
入射光线
入射角
法线
空气
界面
O
折射角
折射光线
水（其他介质）
i
r
光的折射：光由一种介质斜射入另一种介质时，传播方向会发生偏折的现象。
空气—水 ∠i ∠r 水—空气 ∠i ∠r
1 1
2 2
3 3
实验记录：
实验结论：
空气角大，入大折大，垂射不变向。
光的折射规律：
光从空气斜射入水中或玻璃中时，折射光线向法线偏折，折射角小于入射角。当入射角增大时，折射角也增大；当入射角减小时，折射角也减小。
当光从空气垂直射入水中或玻璃中时，传播方向不变。
在折射现象中，光路可逆。
光从水中或玻璃中斜射入空中时，折射光线远离法线，折射角大于入射角。
思考：你还记得光的反射定律的内容吗？
三线共面，两线分居，两角相等。
光的折射也符合三线共面吗？你能根据之前的实验设计验证方法吗？
进行实验：
将纸板向前或者向后折，在纸板上还能看见反射光吗？什么时候才能看见反射光呢？
实验结论：
1.折射光线、入射光线和法线在同一平面内。
2.折射光线和入射光线分别位于法线两侧。
三线共面，两线分居。
空气
界面
水（或玻璃）
入射光线
折射光线
入射光原方向
法线
O
入射角α
反射角β
折射角γ
反射光线
M M′
M M′
O
O
B
B
A
A
N
N′
N
N′
i
i
r
r
空气
空气
玻璃
玻璃
应用光的折射规律完成光路图。
例
观察水边风景照片，总会发现“倒影”部分比景物本身暗一些，这是由于( )
A. 冲洗照片质量有问题
B. 光线被反射掉一部分
C. 眼睛的一种习惯性感觉
D. 入射到水面的光线有一部分折射入水中
例
D
思考：折射现象中，光路可逆吗？该如何验证呢？
演示实验：
在折射现象中，光路可逆。
光的反射 光的折射
三线关系
两角关系
垂直照射
光路
光路可逆
空气角大
同增同减
两角相等同增同减
三线共面两线分居
三线共面两线分居
光路可逆
原路返回
不改变方向
i
r
因为河底反射的光由____斜射入______时，在水面发生______，折射光线______法线，人眼逆着折射光线看过去，看到的是河底的____像，像在河底的____方，所以河底变浅了。
水
空气
折射
远离
虚
上
二、光的折射现象
思考：你能解释铅笔为什么折断了吗？
法线
思考：渔民用鱼叉叉鱼应该叉鱼的哪个位置？
A
A1
思考：在水中看岸上的物体，物体和实际相比是怎样的？
思考：为什么会出现错位现象呢？
画出一束光线斜穿过一块玻璃的光路图。
玻璃
空气
S
S′
太阳光经过大气层到达地球，光线发生了弯折。
小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，如图所示，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
(保留必要的作图痕迹)
例
如图：
海市蜃楼
科学世界——海市蜃楼
课堂练习
PART 04
课堂练习
1.如图所示，光线斜射到两种透明物质的界面时，同时发生反射和折射现象，则由图可知正确的是（ ）
A.入射光线为BO
B.法线为MN
C.入射角为30°
D.MN上方可能是空气
B
2．如图所示，固定在水面上方的光源S发出一束光线经水面反射后在光屏上有一个光斑A，已知光束与水面的夹角为40°，S'是光源经水面反射所成的像。下列说法正确的是（　　）
A．折射角的大小为50°
B．当水面升高时，反射角将变大
C．当水面升高时，光斑A将向右移动
D．当水面升高时，S'到水面的距离变小
D
3.如图所示，一束激光由空气入射到空水槽底部O点，形成一个光斑。向水槽中注入适量水后，水槽底部光斑移动到O点的____（选填“左”或“右”）侧。继续沿水槽壁缓慢注水，在此过程中，入射角_____，折射角_____（后两空选填“增大”、“减小”或“不变” ）。
左
不变
不变
4.下列有关光现象对应的解释与应用正确的是（　　）
A．游泳池注水后看上去变浅是光的反射形成的
B．湖中有趣的倒影是光的折射形成的
C．小孔成像是光的直线传播形成的
D．照镜子时离镜面越远成的像越小
C
5.下图中能正确描述人看到水中A点的鱼的光路图是（　　）
A
D
B
C
C
6.《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣”。如图所示，把铜钱放在碗底B处后加适量水，从A处恰好看到铜钱的像在_____（填写字母）处，这是由于
__________形成的像。用激光笔从A点向_____（填写字母）处照射，可照亮铜钱。
E
E
光的折射
7.如图，在A点看到水中物体S的像在S'，画出一条在A点看到物体像S'的光路图。
解：如图所示
5.如图所示，水面下有灯S，a是S发出的光线，b是a射出水面后的折射光线，SO是另外一条射向水面的光线，其对应的折射光线可能是____（选填“1” 、“2”），判断的依据是：_____________
______________；图中垂直水面的入射光线c对应的入射角∠i=_____，请在图中画出光线c射出水面后的光路。
1
折射角随入射
角的减小而减小
0°
课堂小结
PART 04
课堂小结
光的折射
池水变浅、海市蜃楼等
光从一种介质斜射入另一种介质时，传播方向发生偏折
折射现象中，光路可逆
光的折射特点
三线共面、 两角不等，折射与入射光线分居法线两侧
现象
实验探究
可逆性
课程结束
人教版初中物理八年级上册
