(共36张PPT)
第9章 压强
液体的压强
第2节

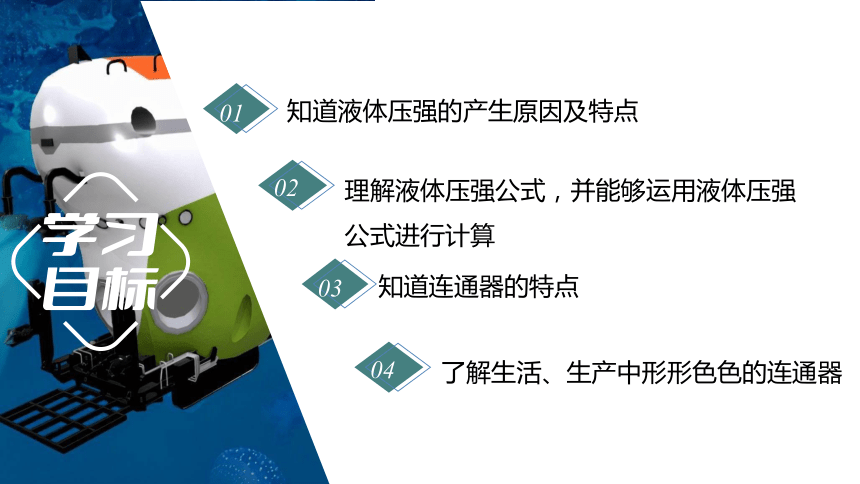

01
知道液体压强的产生原因及特点
02
理解液体压强公式，并能够运用液体压强公式进行计算
03
知道连通器的特点
04
了解生活、生产中形形色色的连通器
观察并思考

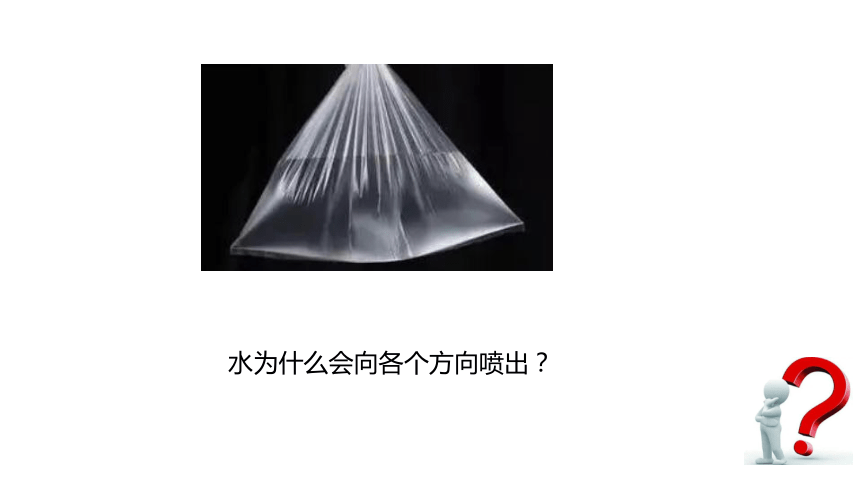

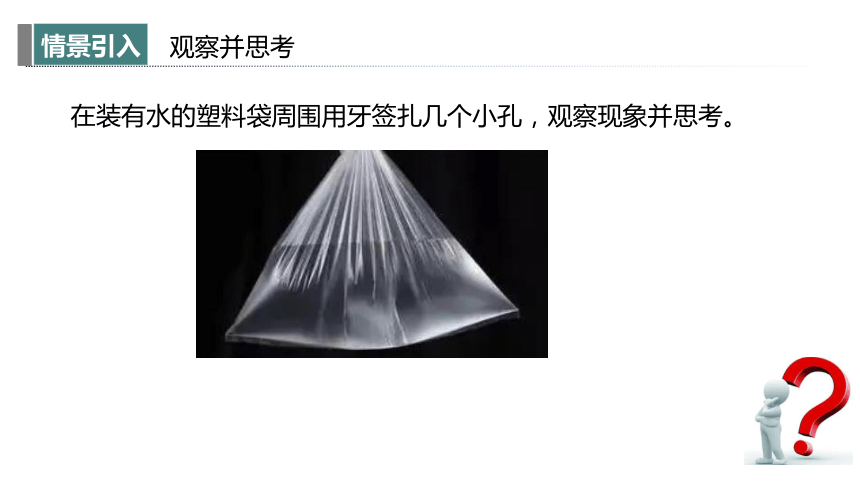

在装有水的塑料袋周围用牙签扎几个小孔，观察现象并思考。
水为什么会向各个方向喷出？

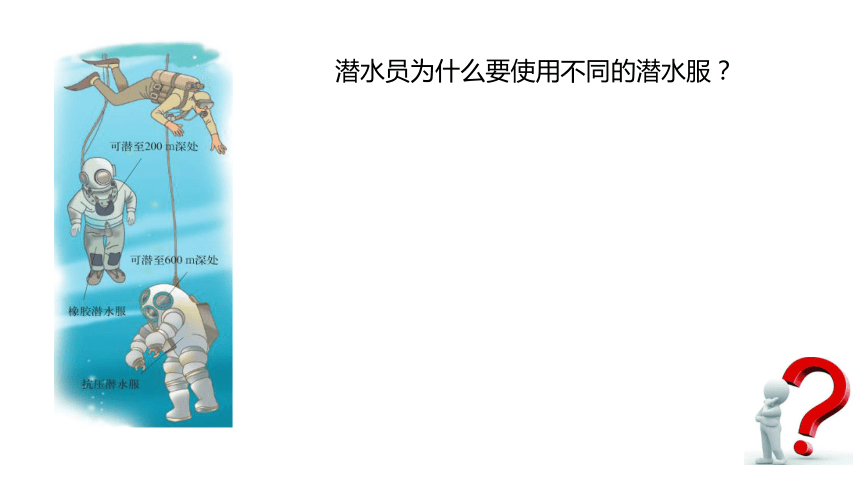

潜水员为什么要使用不同的潜水服？
结论：同种液体内部同一深度，向各个方向的压强都_______。
【活动1】探究液体压强与哪些因素有关
一、液体压强的特点
相等

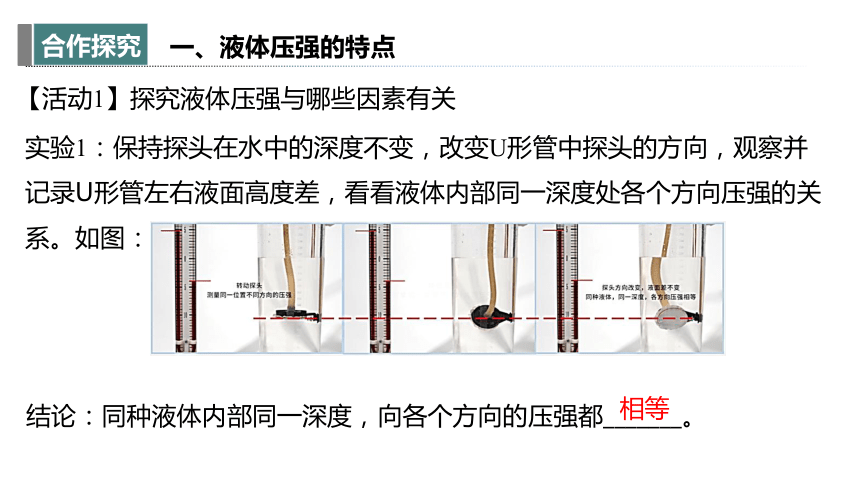

实验1：保持探头在水中的深度不变，改变U形管中探头的方向，观察并记录U形管左右液面高度差，看看液体内部同一深度处各个方向压强的关系。如图：
【活动1】探究液体压强与哪些因素有关
越大

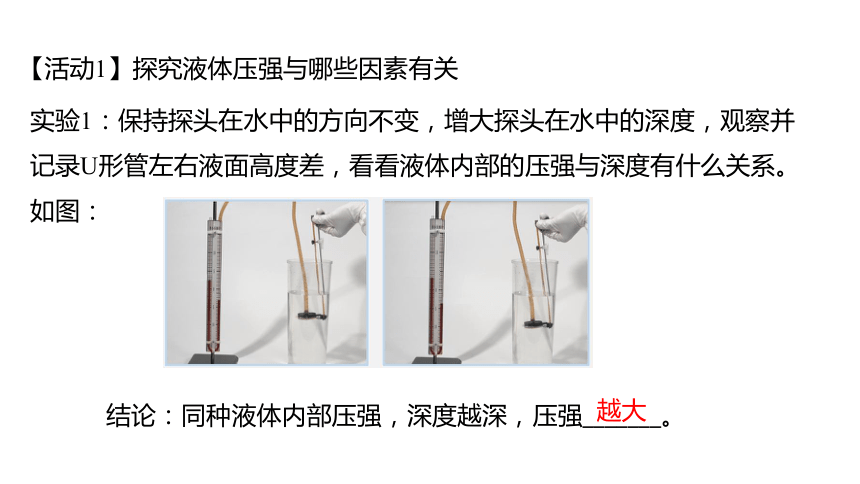

实验1：保持探头在水中的方向不变，增大探头在水中的深度，观察并记录U形管左右液面高度差，看看液体内部的压强与深度有什么关系。如图：
结论：同种液体内部压强，深度越深，压强_______。
【活动1】探究液体压强与哪些因素有关
结论：深度相同时，液体密度越大，液体内部压强________。
越大

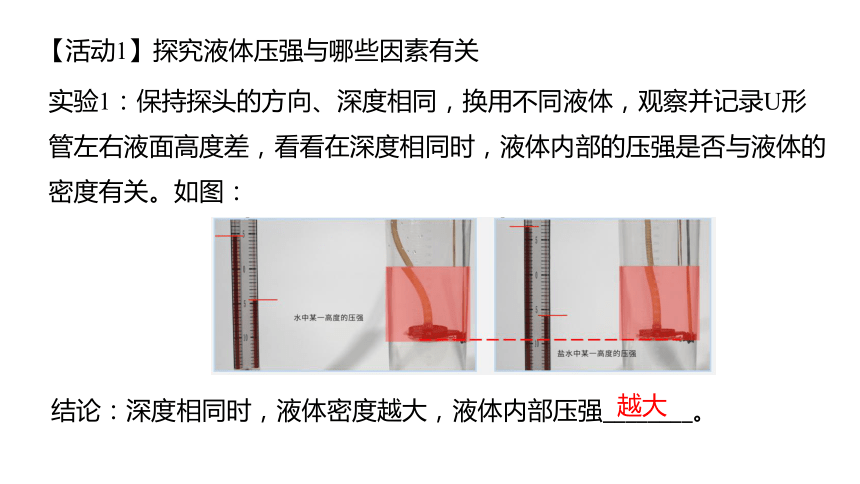

实验1：保持探头的方向、深度相同，换用不同液体，观察并记录U形管左右液面高度差，看看在深度相同时，液体内部的压强是否与液体的密度有关。如图：
【活动1】探究液体压强与哪些因素有关

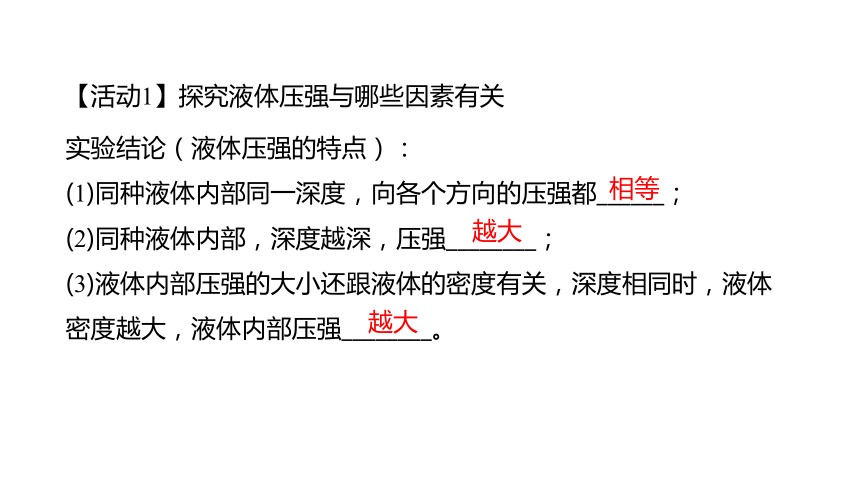

实验结论（液体压强的特点）：
(1)同种液体内部同一深度，向各个方向的压强都______；
(2)同种液体内部，深度越深，压强________；
(3)液体内部压强的大小还跟液体的密度有关，深度相同时，液体密度越大，液体内部压强________。
相等
越大
越大
【活动1】探究液体压强与哪些因素有关

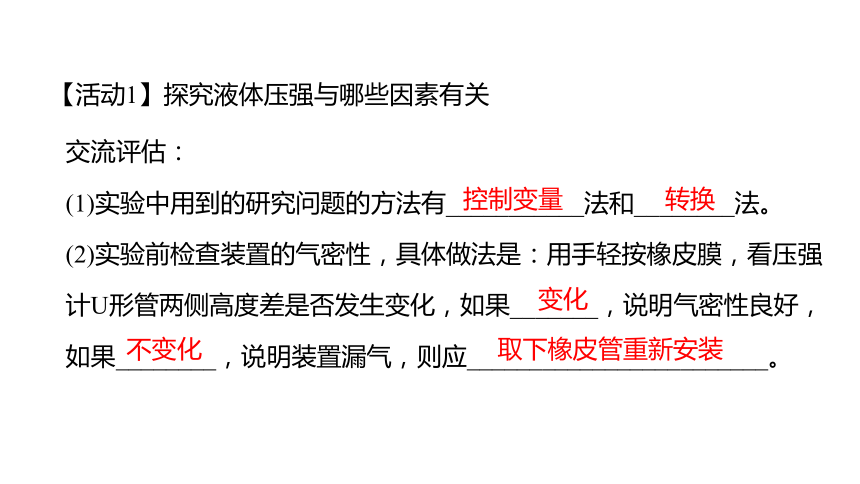

交流评估：
(1)实验中用到的研究问题的方法有___________法和________法。
(2)实验前检查装置的气密性，具体做法是：用手轻按橡皮膜，看压强计U形管两侧高度差是否发生变化，如果_______，说明气密性良好，如果________，说明装置漏气，则应________________________。
控制变量
转换
变化
不变化
取下橡皮管重新安装

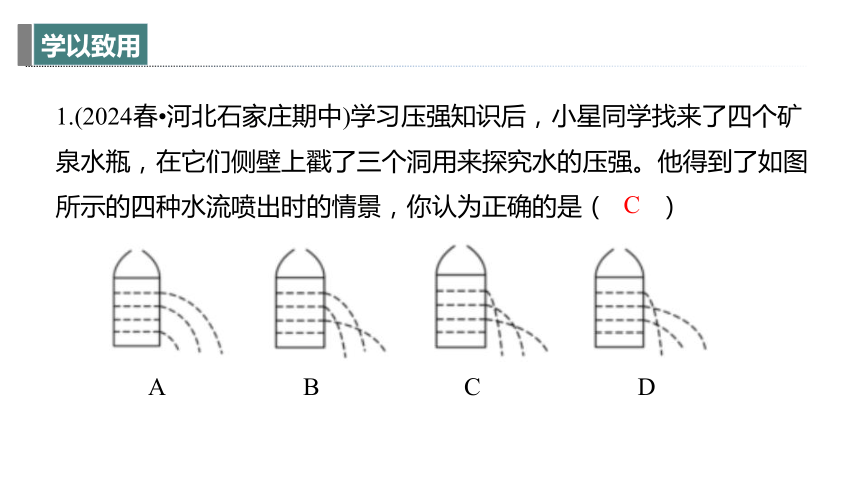

(2024春 河北石家庄期中)学习压强知识后，小星同学找来了四个矿泉水瓶，在它们侧壁上戳了三个洞用来探究水的压强。他得到了如图所示的四种水流喷出时的情景，你认为正确的是（　　）
A B C D
C

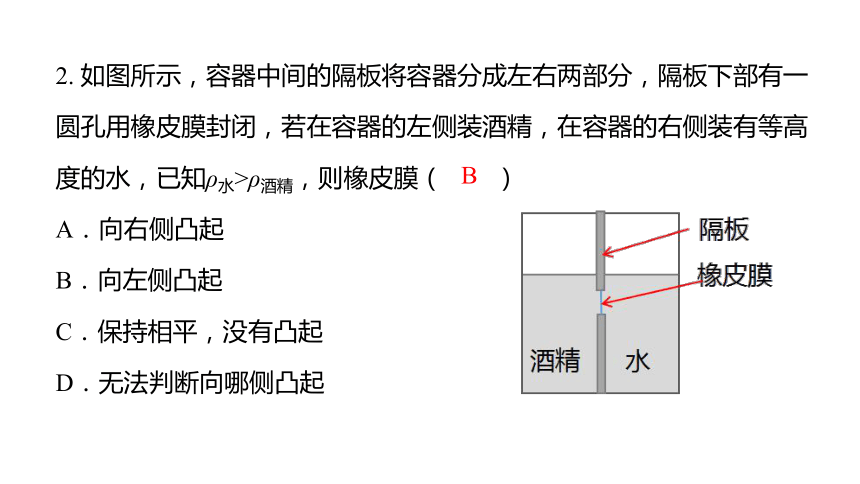

2. 如图所示，容器中间的隔板将容器分成左右两部分，隔板下部有一圆孔用橡皮膜封闭，若在容器的左侧装酒精，在容器的右侧装有等高度的水，已知ρ水>ρ酒精，则橡皮膜（　　）
A．向右侧凸起
B．向左侧凸起
C．保持相平，没有凸起
D．无法判断向哪侧凸起
B
阅读教材第50页，了解液体压强公式的推导过程，并完成下面的填空。
1.液体压强公式推导过程：
_____________________________________________________________
2.液体压强公式的理解：
(1)单位：P：______，ρ：_________，g：_________，h：_________
(2)关于深度h：指所研究的点到______的______距离，与容器的形状等因素无关。
(3)由公式可以看出，液体压强大小只与液体的______与所处的______有关，与其它因素无关。
二、液体压强的大小
Pa
kg/m3
N/kg
m
液面
垂直
密度ρ
深度h
思考：如图，帕斯卡在1648年表演了一个著名的实验：他用一个密闭的装满水的桶，在桶盖上插入一根细长的管子，从楼房的阳台上向细管子里灌水。结果只用了几杯水，就把桶压裂了，桶里的水就从裂缝中流了出来。
你能解释这个现象吗？
阅读教材第48页例题，了解液体压强的计算方法，完成下面的题目。
1. （2024 湖北模拟改编）“海斗号”自主遥控水下机器人由中国科学院沈阳自动化研究所研发，如图，其最大潜深达10767米。“海斗号”称为我国首台下潜深度超过万米并进行科考应用的无人自主潜水器，“海斗号”总质量为35t,体积为60m3。（ρ海水≈1×103kg/m3，g=10N/kg）
(1)当“海斗号”下潜到海底1×104 m的深度时，求潜水器受到海水的压强；
解：(1)当“海斗号”下潜至1×104m深度时，此时潜水器受到海水
的压强：
(2)在8000米处，海斗号所受海水的压强：
由p=可得，观测孔所受海水压力的大小：
F=p′S=8×107Pa×50×10-4m2=4×105N。
(2)“海斗号”在我国首次万米深渊科考航次中，累计下潜七次，其中五次下潜是深度大于8 000米的深渊科考应用。“海斗号”第一次下潜到8 000米后打开探照灯，摄像头通过观测孔窥得了8 000米处深海的秘密，假设观测孔的面积为50 cm2，求此时观测孔所受海水压力的大小。
观察并思考
水壶
花瓶
下水道管
观察下面三张图片，它们在结构上有什么共同点？
【活动2】
观察演示实验，并结合阅读教材第49页，完成下面的填空。
(1)上端_______、下端_______的容器叫作连通器。
(2)如果连通器内装有_______的液体，液体_______时，连通器各部分容器中液面高度总是相同的。
三、连通器
开口
连通
相同
不流动
阅读教材第52页，了解连通器特点，完成下面的题目。
(1)连通器底部竖直方向的液片静止时，根据 可知，其两侧受到的压力F1 F2。
(2)思考：如果连通器内装有不同密度的液体，各容器中液面的高度是否还相同？
_______________________________________________________。
二力平衡
=
不相同；装有密度小的液体的容器液面高
你能举出生活中利用连通器的实例吗？它们是怎样利用连通器的特点来实现自己的功能的？
水位计
你能举出生活中利用连通器的实例吗？它们是怎样利用连通器的特点来实现自己的功能的？
自来水供水系统
你能举出生活中利用连通器的实例吗？它们是怎样利用连通器的特点来实现自己的功能的？
水壶
1.如图所示，甲、乙两容器间有一斜管相通，中间由阀门K控制，容器中装有水，且两容器中水面相平，则(　　)
A.打开阀门K以后，水将从甲流到乙
B.打开阀门K以后，水将从乙流到甲
C.打开阀门K以后，水不会流动
D.打开阀门K以后，a处压强变小
C
2. (2024春 山西晋城阳城县期末)在装修房子时，工人师傅用一根灌有水(水中无气泡)且足够长的透明软管的两端在墙面不同地方做标记(如图所示)，这样做的目的是保证两点在
___________，装水的软管相当于一个_______。
生活中利用此原理的还有___________________
（列举一例即可）。
同一水平面
连通器
茶壶
1.关于液体的压强，下列说法正确的是（　　）
A．液体对容器侧壁没有压强
B．液体压强跟液体密度和深度无关
C．同一深度，液体向下的压强大于向上的压强
D．液体产生压强的原因是液体受重力作用和具有流动性
D
2.如图，在“探究液体内部压强特点”的实验中，将压强计的探头放入盐水中，下列做法中能使U形管两边液面的高度差明显增大的是（　　）
A．将探头水平移动一段距离
B．将探头向下移动一段距离
C．将探头在原位置转动90°
D．将探头放入在同样深度的水中
B
3.(2024·汕头潮南区二模)如图所示，将盛有适量水的试管由竖直位置缓慢移至倾斜位置，在此过程中，水对试管底部的压强(　　)
A.变大 B.变小
C.先变小后变大 D.先变大后变小
B
4.(2024·济南钢城区模拟)如图的装置中，两端开口的U形管装有一定量的水，将A管向右倾斜，稳定后A管中的水面将(　　)
A.高于B管中的水面
B.低于B管中的水面
C.与B管水面相平
D.以上三种情况均有可能
C
5.(2024·天津河西区期末)如图甲，容器中间用隔板分成左、右两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时，其形状会发生改变。在隔板两侧分别装入两种不同的液体，静止时如图乙，此时隔板左、右两侧液体对橡皮膜的压强p左______p右；隔板左、右两侧液体的密度ρ左______ ρ右。(均选填“<”“＝”或“>”)
>
>
6.(2024·昭通期末)中国茶文化源远流长，如图所示是茶壶的简易示意图，茶壶的壶嘴与壶身构成了一个　　　 。已知茶壶的内底面积为40 cm2，壶内装有一定质量的水，水面到壶底高度为12 cm，则水对壶底的压力为　　　　
____N。(ρ水＝1.0×103 kg/m3，g取10 N/kg)
连通器
4.8
解析　将探头水平移动一段距离，深度不变，
橡皮膜受到盐水的压强不变，U形管两边液面
的高度差不变，故A错误；
将探头向下移动一段距离，深度变大，橡皮膜
受到盐水的压强变大，U形管两边液面的高度差变大，故B正确；
液体内部在同一深度不同方向的压强是相等的，将探头在原位置转动90°不会影响压强的大小，则U形管两边液面的高度差不变，故C错误；
将探头放入同样深度的水中，液体的密度变小，橡皮膜受到水的压强变小，U形管两边液面的高度差变小，故D错误。
解析　由题图可知，当试管由竖直位置缓慢移至倾斜位置的过程中，玻璃管中水柱的长度不变，水的深度变小，由p＝ρgh可知，水对试管底部的压强变小，故选B。
解析　A、B两管上部开口，下端连通，属于连通器，连通器无论管子的粗细、形状如何，只要水不再流动，两管中水面始终相平，故选C。
解析　题图乙中橡皮膜是向右形变的，说明左侧液体压强大于右侧液体压强。根据液体压强公式p＝ρgh可知，左侧深度较小，其压强较大，故左侧液体的密度应大于右侧液体的密度。
解析　茶壶的壶嘴和壶身上端开口，下部连通，构成了一个连通器，当里面的水不流动时，壶嘴和壶身内的水面保持相平。
水对壶底的压强p＝ρ水gh＝1.0×103 kg/m3×10 N/kg×12×10－2 m＝1 200 Pa，
根据p＝得，水对壶底的压力为F＝pS＝1 200 Pa×40×10－4 m2＝4.8 N。
