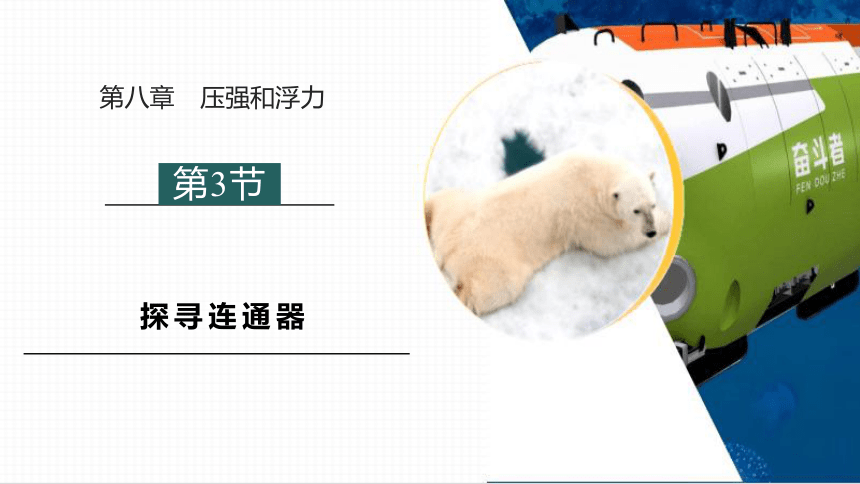

第八章　压强和浮力
探寻连通器
第3节

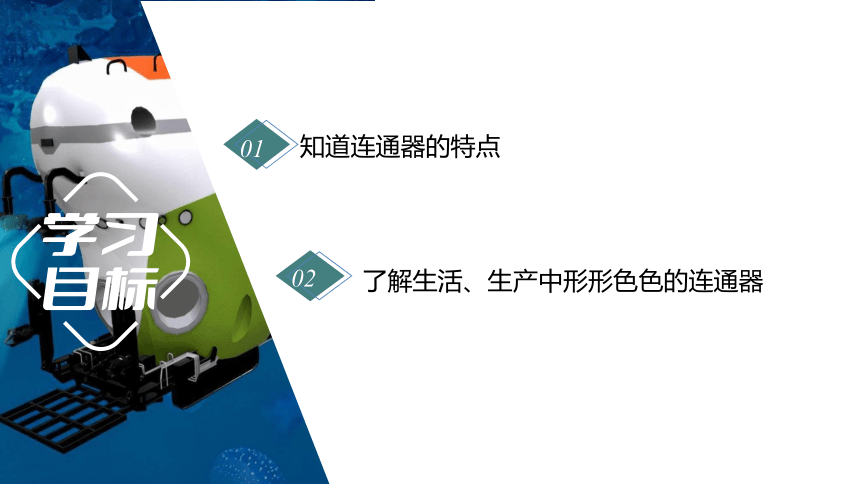

01
知道连通器的特点
02
了解生活、生产中形形色色的连通器

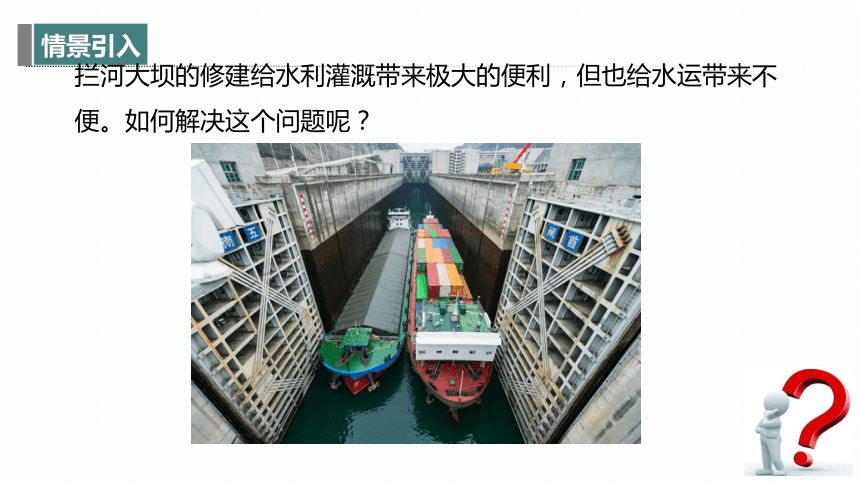

拦河大坝的修建给水利灌溉带来极大的便利，但也给水运带来不便。如何解决这个问题呢？
水壶
花瓶
下水道管

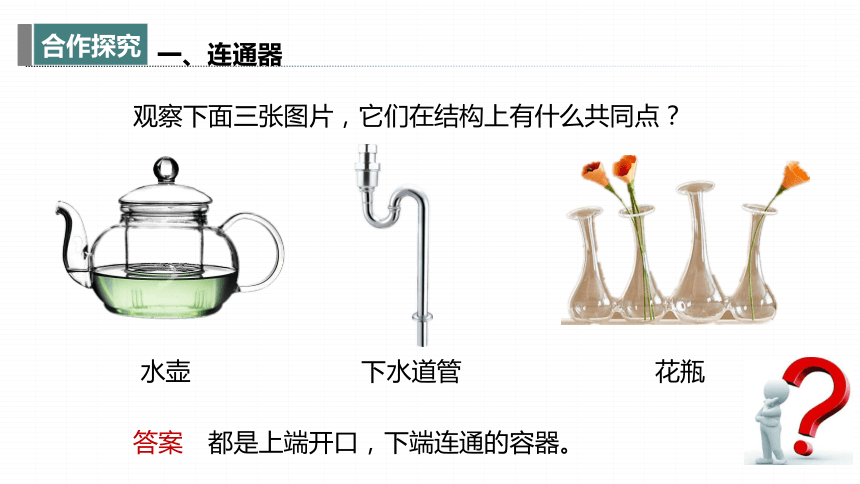

观察下面三张图片，它们在结构上有什么共同点？
一、连通器
答案　都是上端开口，下端连通的容器。

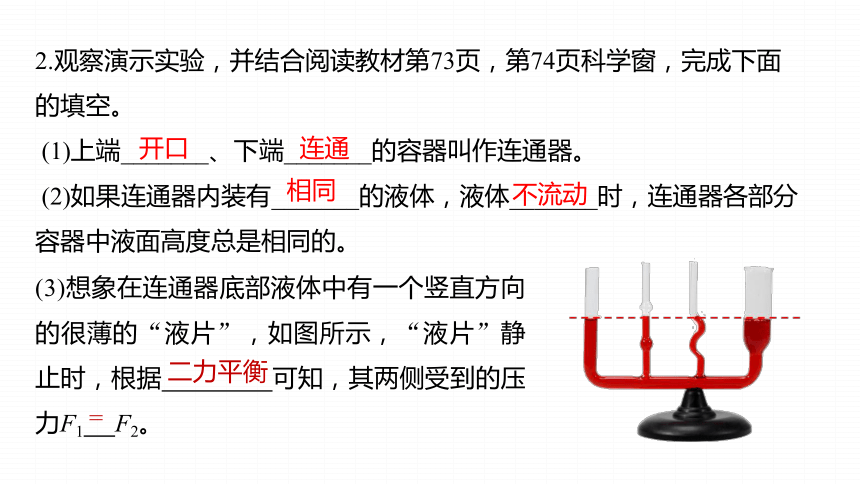

2.观察演示实验，并结合阅读教材第73页，第74页科学窗，完成下面的填空。
(1)上端_______、下端_______的容器叫作连通器。
(2)如果连通器内装有_______的液体，液体_______时，连通器各部分容器中液面高度总是相同的。
开口
连通
相同
不流动
(3)想象在连通器底部液体中有一个竖直方向的很薄的“液片”，如图所示，“液片”静止时，根据 可知，其两侧受到的压力F1 F2。
二力平衡
=

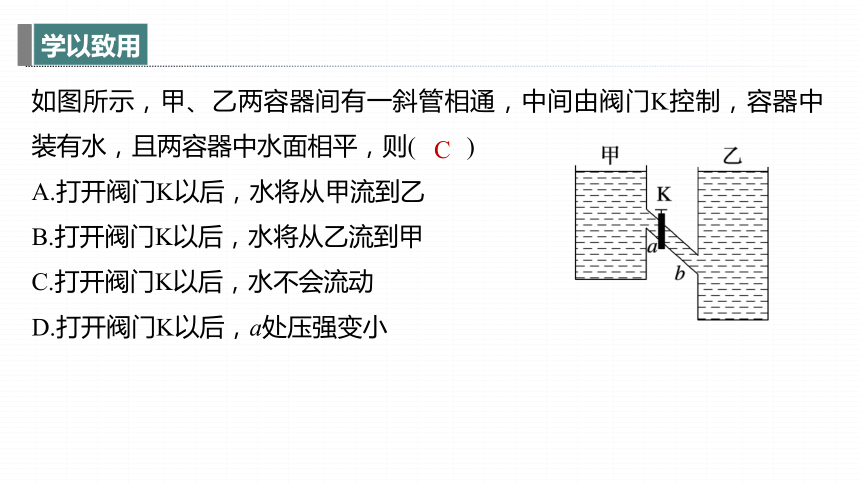

如图所示，甲、乙两容器间有一斜管相通，中间由阀门K控制，容器中装有水，且两容器中水面相平，则(　　)
A.打开阀门K以后，水将从甲流到乙
B.打开阀门K以后，水将从乙流到甲
C.打开阀门K以后，水不会流动
D.打开阀门K以后，a处压强变小
C

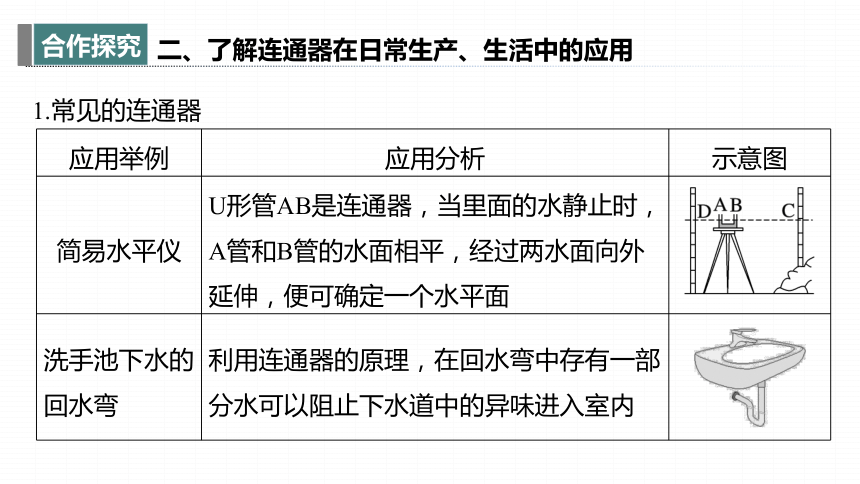

二、了解连通器在日常生产、生活中的应用
1.常见的连通器
应用举例 应用分析 示意图
简易水平仪 U形管AB是连通器，当里面的水静止时，A管和B管的水面相平，经过两水面向外延伸，便可确定一个水平面
洗手池下水的回水弯 利用连通器的原理，在回水弯中存有一部分水可以阻止下水道中的异味进入室内
水塔的供水系统 水塔和自来水管构成连通器，水塔中水位比水龙头处高，打开水龙头时由于水位要保持相平，水便从水龙头处流出
电热水器水位计 水位计与水箱构成连通器，能很方便地从水位计的玻璃管中观察得知水箱中的水位
1.阅读教材第76页，了解船闸的工作原理。
(1)它是利用 的特点来工作的。
连通器
(2)船从下游驶向上游时，如图，阀门 打开、阀门 关闭，水从闸室流向下游，当它的水面与下游相平时，闸门 打开，船驶入闸室。阀门 关闭、闸门 关闭，阀门 打开，水从上游流向闸室，当闸室的水面与上游相平时，闸门 打开，船驶入上游。
A
B
D
A
D
B
C
思考：如图是某卫生间的地漏的剖面图，请你分析地漏存水杯是如何防止异味的？
地漏存水杯相当于连通器，当水倒入地漏后，水不会直接从排水口排掉，而且先进入存水杯，当存水杯中的水满了之后才会从杯口流入排水管。存水杯内有水，可以隔绝空气异味，避免排水管道异味上泛。
(2024·晋城阳城县期末)在装修房子时，工人师傅用一根灌有水(水中无气泡)且足够长的透明软管的两端在墙面不同地方做标记(如图所示)，这样做的目的是保证两点在　　　　　 　，装水的软管相当于一个　　　　。生活中利用此原理的还有　　　　　　 (列举一例即可)。
同一水平面上
连通器
茶壶(锅炉水位计等)
连通器
定义
特点
茶壶、排水管的U形“反水弯”、锅炉水位计、船闸等。
连通器里装同种液体且不流动时，连通器各部分中的液面总是相平的。
上端开口、下端连通的容器叫做连通器
应用
1.如图所示的茶壶最多可盛水至(　　)
A.水位线a处
B.水位线b处
C.水位线c处
D.水位线d处
B
2.如图所示容器中装的是水，当阀门A和阀门B打开后，水不流动时(　　)
A.左管中水面最高
B.右管中水面最高
C.中间容器中水面最高
D.三容器中的水面一样高
D
解析　由题图可知，当阀门A和阀门B打开后，左右两管和容器的上端均开口，底部连通，构成连通器，因此容器中装满水，当阀门A和阀门B打开后，水不流动时，三容器中的水面一样高，故选D。
3.如图所示为牲畜自动饮水器的示意图，饮水杯A、B、C的水位可以保持一定，便于牲畜饮用，设计者运用了　　　　原理。静止时水对三个饮水杯底部的压强是　　　(选填“相等”或“不等”)的。
连通器
相等
解析　储水箱与饮水杯A、B、C上部开口，底部相连通，构成连通器；当水静止不流动时，三个饮水杯内水深h相同，根据p=ρgh可得，水对三个饮水杯底部的压强相等。
4.(2024·昭通期末)中国茶文化源远流长，如图所示是茶壶的简易示意图，茶壶的壶嘴与壶身构成了一个　　　。已知茶壶的内底面积为40 cm2，壶内装有一定质量的水，水面到壶底高度为12 cm，则水对壶底的压力为　　N。(ρ水=1.0×103 kg/m3，g取10 N/kg)
连通器
4.8
解析　茶壶的壶嘴和壶身上端开口，下部连通，构成了一个连通器，当里面的水不流动时，壶嘴和壶身内的水面保持相平。
水对壶底的压强p=ρ水gh=1.0×103 kg/m3×10 N/kg×12×10-2 m=1 200 Pa，
根据p=得，水对壶底的压力为F=pS=1 200 Pa×40×10-4 m2=4.8 N。
三峡双线五级船闸，规模举世无双，是世界上第二大的船闸。它全长6.4公里，其中船闸主体部分1.6公里，引航道4.8公里。三峡大坝坝前正常蓄水位为海拔175米高程，而坝下通航最低水位62米高程，这就是说，船闸上下落差达113米，船舶通过船闸要翻越40层楼房的高度。已入选中国世界纪录协会世界第二大的船闸世界纪录。
