第九章　第二节　滑轮
定滑轮和动滑轮
第1课时
1
能正确识别定滑轮和动滑轮。
2
了解定滑轮和动滑轮的特点及实质。
3
能根据需要选择合适的滑轮来解决实际问题。
看图讲故事
你能根据图1讲述一下这个故事吗？
故事中起到关键作用的是哪个部件 你在哪里见到过吗？

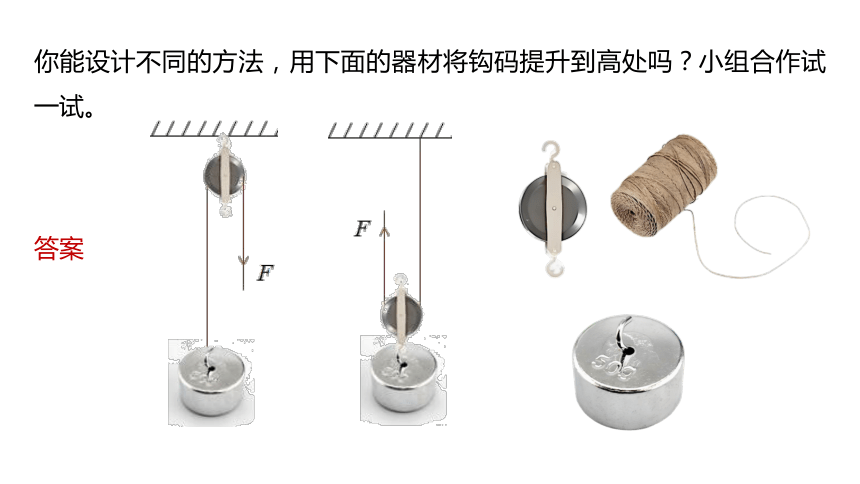

你能设计不同的方法，用下面的器材将钩码提升到高处吗？小组合作试一试。
答案　

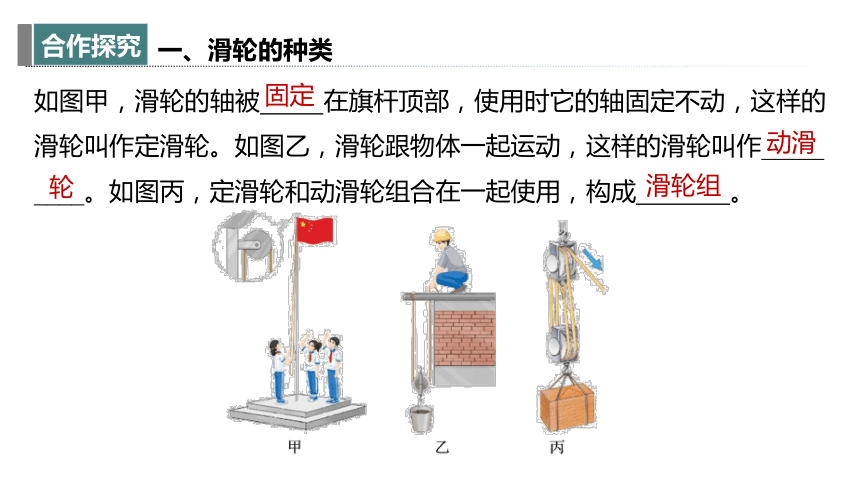

一、滑轮的种类
如图甲，滑轮的轴被 在旗杆顶部，使用时它的轴固定不动，这样的滑轮叫作定滑轮。如图乙，滑轮跟物体一起运动，这样的滑轮叫作_____
____。如图丙，定滑轮和动滑轮组合在一起使用，构成 。
固定
动滑
轮
滑轮组
二、滑轮的工作特点

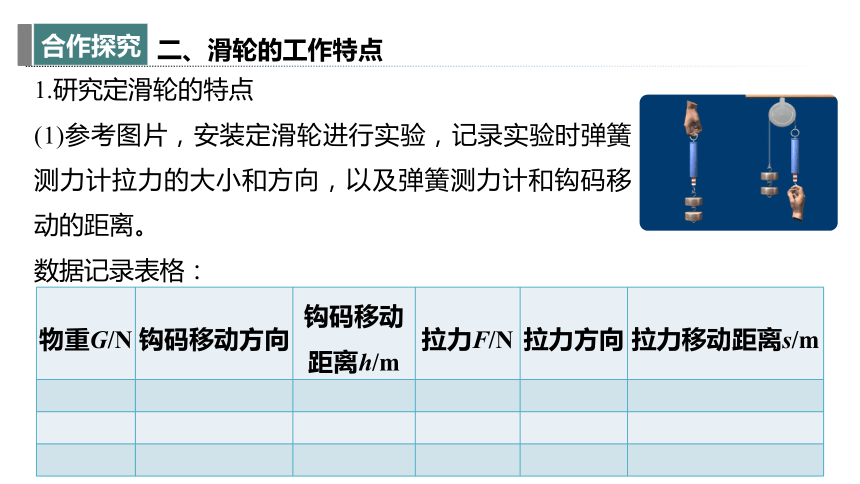

1.研究定滑轮的特点
(1)参考图片，安装定滑轮进行实验，记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。
数据记录表格：
物重G/N 钩码移动方向 钩码移动 距离h/m 拉力F/N 拉力方向 拉力移动距离s/m



(2)实验结论：使用定滑轮 力， 距离，但可以 力的方向。
不省
不省
改变
思考：如果把定滑轮看作一个杠杆，你能指出用其提升重物时的五要素吗？说明定滑轮的实质其实是什么？
答案　五要素如图所示；定滑轮的实质是等臂杠杆。
物重G/N 钩码移动方向 钩码移动 距离h/m 拉力F/N 拉力方向 拉力移动距离s/m

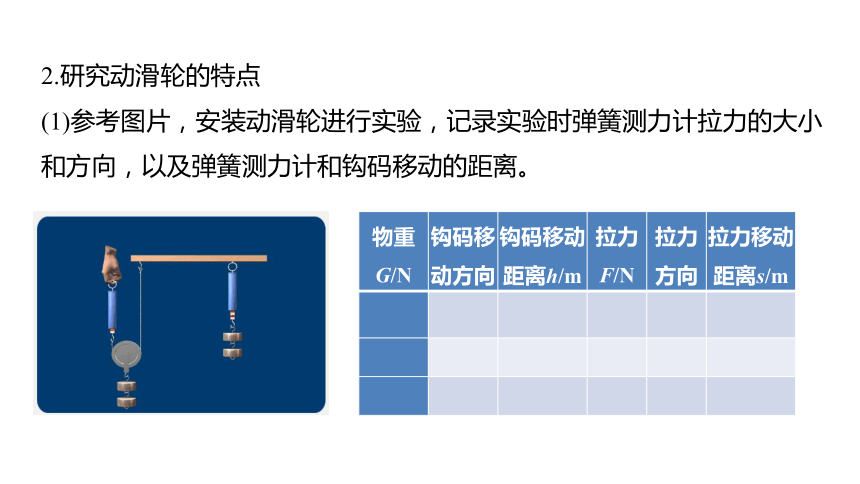

2.研究动滑轮的特点
(1)参考图片，安装动滑轮进行实验，记录实验时弹簧测力计拉力的大小和方向，以及弹簧测力计和钩码移动的距离。

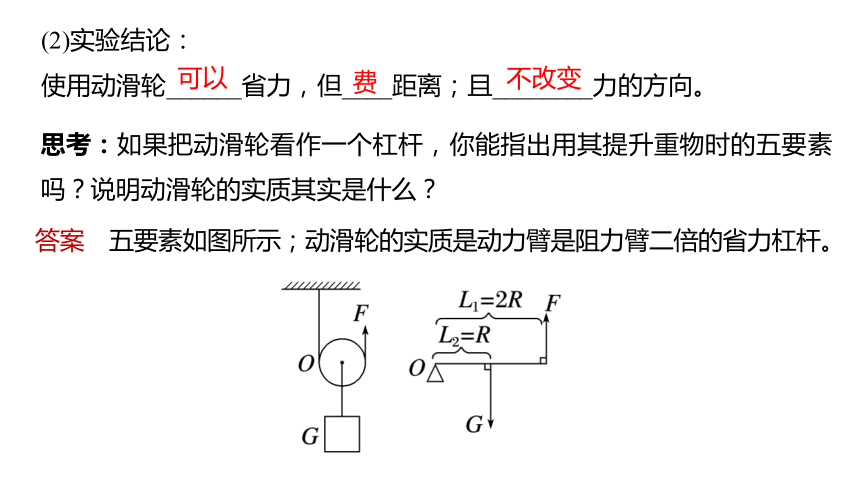

思考：如果把动滑轮看作一个杠杆，你能指出用其提升重物时的五要素吗？说明动滑轮的实质其实是什么？
答案　五要素如图所示；动滑轮的实质是动力臂是阻力臂二倍的省力杠杆。
(2)实验结论：
使用动滑轮______省力，但____距离；且________力的方向。
可以
费
不改变
1.(2025·杭州阶段练习)用如图装置“测量大气压”时，发现弹簧秤的量程太小，无法拉开紧贴在地面上的吸盘。于是加了一个轻质滑轮，若不计滑轮自重和摩擦，下列操作最有可能完成实验的是(　　)
学以致用　
C
解析　A、B图中两个滑轮均为定滑轮，定滑轮不省力，
只能改变力的方向，故A、B不符合题意；
滑轮作为动滑轮使用，不计滑轮自重和摩擦，能省一半
的力，故C符合题意；
滑轮作为动滑轮使用，弹簧测力计作用在滑轮轴上，不计滑轮自重和摩擦，弹簧测力计拉力为绳子拉力的2倍，更加不可能完成实验，故D不符合题意。
2.(2024·内江)如图所示，一根绳子绕过定滑轮，一端拴在物体上，另一端拴在弹簧测力计上，沿四个不同方向匀速拉起物体，弹簧测力计的示数分别为F1、F2、F3、F4，则它们的大小关系为(　　)
A.F1>F2 B.F3>F4
C.F1D
解析　定滑轮实质是一个等臂杠杆，使用定滑轮不能省力，无论沿哪个方向匀速拉起物体，力的大小都相等，即F1=F2=F3=F4，故选D。
1.同一滑轮用如图甲、乙两种方式匀速提升重为100 N的物体，已知滑轮重20 N、绳重和滑轮的摩擦力不计，则(　　)
A.手的拉力：F甲=F乙
B.手的拉力：F甲C.手的拉力：F甲>F乙
D.无法确定
C
2.(2023·晋中期末)一辆汽车陷进了泥潭，小明设计出甲、乙两种方案安装滑轮，均可将汽车从泥潭中拉出，如图所示。两种方案使用相同的滑轮和绳子，下列说法正确的是(　　)
A.甲图滑轮是动滑轮
B.乙图滑轮是定滑轮
C.甲方法可以改变力的方向
D.乙方法可以省距离
C
解析　甲图中的滑轮使用时，轴的位置固定不动，是定滑轮；乙图中的滑轮使用时轴的位置随被拉物体一起运动，是动滑轮，故A、B错误；
甲图中的滑轮是定滑轮，可以改变力的方向，故C正确；
乙图中的滑轮是动滑轮，能够省力，但是费距离，故D错误。
3.(2024·长春南关区期末)如图所示是一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖(桶盖绕转轴转动)，非常方便、卫生。下列说法正确的是(　　)
A.装置中的滑轮是动滑轮
B.装置中的滑轮起到省力作用
C.装置中的滑轮起到改变力方向的作用
D.左端绳子的拉力大于右端绳子的拉力
C
解析　图示装置中的滑轮，轴固定不动，属于定滑轮，定滑轮不可以省力，但可起到改变力的方向的作用，故A、B错误，C正确；
图示装置中的同一根绳子绕过定滑轮提升重物，根据定滑轮的特点，同一根绳子左端绳子的拉力等于右端绳子的拉力，故D错误。
4.(2023·梅州兴宁市期末)如图所示，分别利用甲、乙两滑轮匀速提升重力均为60 N的物体，其中甲滑轮的优点是　　　　　　　　，若滑轮重力、绳重和摩擦均不计，分别用力FA、FB和FC匀速提起重物时，FC=　　 N，FA____(选填“>”“=”或“<”)FB。
能改变力的方向
30
=
解析　甲滑轮是定滑轮，它能改变力的方向，但不能省力，故FA=FB；物体重60 N，乙是动滑轮，滑轮重力，绳重和摩擦均不计，则能省一半的力，故FC=30 N。
你能设计一个方案解决这个问题吗？
